www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Мощный блок питания, 220/32 вольт 1000 ватт

Энциклопедия радиоэлектроники и электротехники / Блоки питания

Комментарии к статье Комментарии к статье

Для уменьшения габаритов и массы сетевых источников питания в последние годы все шире используют преобразование напряжения на частоте несколько десятков килогерц. Такой источник содержит выпрямитель сетевого напряжения, фильтр пульсаций с удвоенной частотой сети, преобразователь напряжения, понижающий трансформатор, выпрямитель и фильтр пульсаций с удвоенной частотой преобразования. Преобразователь обычно выполняют по схеме мостового или полумостового инвертора, в котором транзисторы открываются и закрываются поочередно через полпериода коммутации. Недостаток подобного преобразователя - наличие сквозного коллекторного тока в моменты закрывания транзисторов. Из-за этого на них выделяется большая мгновенная электрическая мощность, допустимое значение которой и ограничивает мощность подобных устройств. Допустимая мгновенная мощность обычно применяемых в преобразователях напряжения кремниевых транзисторов, например, серии КТ812, не превышает нескольких сотен ватт.

Снять это ограничение в определенной мере позволяет применение мостового инвертора, нагруженного последовательным резонансным контуром. Транзисторы такого устройства закрываются при отсутствии коллекторных токов, максимальное напряжение на коллекторе (по отношению к эмиттеру) и максимальный коллекторный ток действуют на транзистор в разное время, поэтому мгновенная электрическая мощность, выделяющаяся на нем, оказывается небольшой.

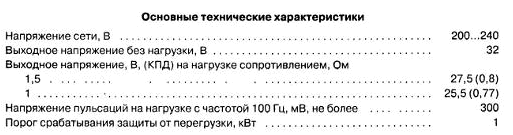

Возможности мостового инвертора с последовательным резонансным контуром иллюстрирует описываемый ниже сетевой блок питания. Он предназначен для использования в качестве эквивалента 27-вольтовой бортовой сети автомобиля (при активной или индуктивно-активной нагрузке).

Принципиальная схема устройства изображена на рисунке. Его основные узлы - фильтр C1L1C2, предотвращающий проникание в сеть помех от преобразователя частоты; выпрямитель сетевого напряжения на диодах VD1- VD4 с фильтром C3-C5L2C6- С8; мостовой инвертор на транзисторах VT1 - VT4 с резонансным контуром L3C10C11, понижающий трансформатор 74, выпрямитель напряжения повышенной частоты на диодах VD13-VD18 с фильтром C12-C15L4C16C17; узел управления инвертором на микросхемах DD1-DD4 и транзисторах VT5, VT6 и два питающих его источника: нестабилизированный (VD19) и стабилизированный (VD20 DA1). Светодиод HL1 - индикатор включения блока в сеть.

Мощный блок питания, 220/32 вольт 1000 ватт

Узел управления мостовым инвертором состоит из генератора тактовых импульсов, выполненного на одновибраторах микросхемы DD1, распределителя импульсов на триггере DD2.2 и элементах микросхемы DD4, двух усилителей (DD3.3; VT5 и DD3.4, VT6) и устройства защиты блока от перегрузки (VD21, DD2.1) с синхронизатором (DD3.1, DD3.2). Светодиод HL2 сигнализирует о срабатывании устройства защиты.

При включении блока в сеть тумблером Q1 подается напряжение питания на узел управления, и на инверсном выходе одновибратора DD1.2 появляются положительные импульсы длительностью 17 мкс с постоянной частотой повторения около 40 кГц. Триггер DD2.2 сигналами логической 1, возникающими на его прямом и инверсном выходах, поочередно "открывает" элементы DD4.1, DD4.2. и импульсы поступают на вход то одного усилителя (DD3.3, VT5), то другого (DD3.4, VT6). В результате импульсы открывающей полярности подаются на эмиттерный переход то транзисторов VT1, VT4, то VT2, VT3.

Через некоторое время после появления импульсов тактового генератора (задержка обусловлена довольно большой постоянной времени фильтра C3-C5L2C6-C8) на конденсаторе С9 возникает плавно нарастающее выпрямленное напряжение и инвертор преобразует его в переменное напряжение частотой 20 кГц, приложенное к обмотке I трансформатора Т4. Напряжение, снимаемое с его обмотки I, выпрямляется диодами VD13-VD18 и через фильтр С12-C15L4C16C17 поступает на нагрузку. Резистор R13 снижает выходное напряжение ненагруженного выпрямителя.

В работе инвертора можно выделить четыре фазы. В первой, длительностью 17 мкс, открываются транзисторы VT1, VT4, и конденсаторы С10, С11 заряжаются через них, первичную обмотку трансформатора Т4 и дроссель L3. Ток в этой цепи вначале возрастает от нуля до максимального значения, а затем, по мере зарядки конденсаторов, уменьшается до нуля. Форма тока напоминает полупериод синусоиды.

Во второй фазе, длящейся 8 мкс, на базы транзисторов VT1, VT4 подается напряжение закрывающей полярности, и они закрываются.

В третьей фазе (как и первой, длительностью 17 мкс) открываются транзисторы VT2, VT3, а к каждому из закрытых транзисторов VT1, VT4 прикладывается практически все выпрямленное диодами VD1-VD4 напряжение (при нагрузке сопротивлением 1 Ом - около 260 В). Ток перезарядки конденсаторов С10, С11 до максимального напряжения противоположной полярности так же, как и в первой фазе, течет через последовательный контур, образованный конденсаторами, дросселем L3 и первичной обмоткой трансформатора Т4. Напряжение, до которого они перезаряжаются, зависит от сопротивления нагрузки: чем оно меньше, тем больше это напряжение (при нагрузке сопротивлением 1 Ом - примерно 200 В).

В момент, когда коллекторный ток транзисторов VT2, VT3 уменьшается до нуля, начинается четвертая фаза работы инвертора, длящаяся, как и вторая, 8 мкс: на базы транзисторов с обмоток трансформаторов Т2 и Т5 подается закрывающее напряжение. Транзисторы VT1, VT4 все это время продолжают оставаться закрытыми. Пауза необходима для того, чтобы транзисторы VT2, VT3 полностью закрылись и при открывании транзисторов VT1, VT4 не возник импульс сквозного тока через транзисторы соседних плеч. Благодаря тому, что коммутирующее напряжение поступает на эмиттерные переходы в моменты, когда коллекторного тока нет, мгновенная электрическая мощность на коллекторном переходе в самом худшем случае не превышает нескольких ватт.

Узел защиты блока от перегрузки работает следующим образом. После подачи напряжения питания триггер DD2.7 устанавливается в единичное состояние (на инверсном выходе - напряжение логического 0), и на выходе элемента DD3.2 (вывод 11) появляется напряжение логической 1, создающее условия для прохождения импульсов тактового генератора через элементы DD4.1 и DD4.2 В этом состоянии триггер остается все время, пока мощность, отдаваемая в нагрузку, меньше 1 кВт.

При достижении предельной мощности амплитуда первого же импульса, поступившего на счетный вход триггера DD2.1 с вторичной обмотки трансформатора тока Т3 через мост VD21, оказывается достаточной, чтобы перевести триггер в нулевое состояние (на инверсном выходе - напряжение логической 1). Смена низкого логического уровня высоким на верхнем по схеме входе элемента DD3.2 приводит к тому, что с приходом очередного тактового импульса на его выходе устанавливается напряжение логического 0, и прохождение импульсов через элементы DD4.1, DD4.2 прекращается. Благодаря RS-триггеру на элементах DD3.1, DD3.2 сигнал запрета появляется только в момент начала паузы между импульсами, что предотвращает выход транзисторов инвертора из строя (закрывание при наличии коллекторного тока привело бы к выходу их из строя из-за чрезмерного увеличения мгновенной электрической мощности). Узел защищает транзисторы инвертора и при коротком замыкании нагрузки.

Для возвращения блока питания в исходное состояние после срабатывания защиты его нужно выключить и снова включить тумблером Q1. При выключении блока конденсаторы фильтра С3 - С8 разряжаются через резисторы R1 и R2. Это необходимо для того, чтобы во время нарастания амплитуды импульсов базового тока транзисторов VT1 - VT4 после повторного включения, когда они открываются не полностью (т. е. не входят в режим насыщения), на их коллекторах не оказалось сразу большого напряжения, способного привести к выходу из строя.

В резонансном контуре преобразователя применены конденсаторы (С10, С11) К71-4 на номинальное напряжение 250 В. Конденсаторы фильтра С12-С15 - К73-16 на номинальное напряжение 63 В. Резистор R13 - ПЭВ-10. Остальные резисторы и конденсаторы - любого типа. Выключатель Q1 - ТВ1-2.

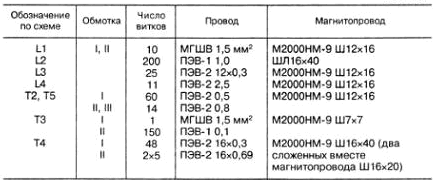

В источнике питания узла управления применен унифицированный трансформатор ТН13 127/220-50. Все остальные трансформаторы и дроссели устройства - самодельные. Намоточные данные приведены в таблице. Дроссель L3 и обе обмотки трансформатора Т4 намотаны свитыми в жгут проводами. Для уменьшения индуктивности рассеяния этого трансформатора обмотка II намотана двумя сложенными вместе жгутами. Отвод получен соединением вывода начала одной из полуобмоток с выводом конца другой.

Магнитопроводы всех дросселей собраны с немагнитным зазором 0,5 мм.

Узел управления инвертором и источник его питания смонтированы на печатной плате из фольгированного стеклотекстолита толщиной 2 мм. Большинство остальных деталей блока смонтированы навесным способом на трех платах размерами 220x85 мм из текстолита толщиной 3 мм: на одной из них закреплены диоды VD1- VD4 и детали фильтров C1L1C2 и C3-C5L2C6-C9, на другой - трансформаторы T2, T3, T5 и детали инвертора, на третьей - дроссель L3 и детали фильтра C12-C15L4C16C17.

Транзисторы VT1 - VT4 установлены на дюралюминиевых теплоотводах в виде пластин размерами 70x60x8 мм (сторонами 60x8мм они прикреплены к монтажной плате), диоды VD1-VD4 - на П-образных теплоотводах, согнутых из алюминиевых пластин размерами 100x25x1,5 мм, диоды VD13...VD18 и трансформатор Т4 - на ребристом дюралюминиевом теплоотводе с площадью охлаждающей поверхности около 1000 см2, закрепленном в задней части корпуса блока.

Налаживание устройства начинают без предохранителя FU1. Включив питание узла управления, с помощью осциллографа убеждаются в наличии на эмиттерных переходах транзисторов VT1-VT4 импульсов положительной полярности длительностью 17 мкс с частотой повторения около 20 кГц (период колебаний - примерно 50 мкс). При соединении любого вывода вторичной обмотки трансформатора тока 73 с плюсовым выводом источника питания микросхем узла управления эти импульсы должны исчезать.

Затем отключают вывод дросселя L3 от первичной обмотки трансформатора Т4, устанавливают на место предохранитель FU1, а вместо контактов 7 и 8 сетевого выключателя Q1 включают миллиамперметр. Ток, потребляемый инвертором без нагрузки, должен быть не более 15 мА. Убедившись в этом, соединяют выводы дросселя L3 и первичной обмотки трансформатора T4 дополнительным резистором сопротивлением примерно 0,5 Ом, отпаивают сетевые выводы выпрямительного моста VD1 - VD4 от дросселя L1 и подают на них от регулируемого автотрансформатора (например, ЛАТРа) переменное напряжение 20...30 В. К выходу блока подключают эквивалент нагрузки - резистор сопротивлением 1 Ом с мощностью рассеяния 700...800 Вт. Контролируя осциллографом форму напряжения на дополнительном резисторе, подбирают немагнитный зазор в магнитопроводе дросселя L3 таким, чтобы импульсы (как положительной, так и отрицательной полярности) на экране стали как можно более похожими на полуволны синусоиды.

Далее, наблюдая за формой импульсов, повышают напряжение на входе моста VD1 - VD4 до 220 В. Выходная мощность на эквиваленте нагрузки возрастает при этом до 650...700 Вт, однако форма импульсов должна остаться практически неизменной. Если же при такой мощности они заостряются, то это свидетельствует о насыщении магнитопровода дросселя L3 или трансформатора Т4 и его необходимо заменить более массивным (с большим сечением).

Наконец, исключив из цепи дополнительный резистор, подбирают резистор R18 таким образом, чтобы узел защиты от перегрузки срабатывал при выходной мощности 1 кВт (ее получают уменьшением сопротивления эквивалента нагрузки).

Во время налаживания следует соблюдать правила техники безопасности, так как многие цепи блока питания, в частности, подлежащие контролю осциллографом, находятся под высоким напряжением.

Нагрузку мощностью до 700 Вт можно соединять непосредственно с выходом блока и коммутировать питание тумблером. При большей мощности желательно предусмотреть дополнительный выключатель в цепи нагрузки и вначале подключать блок к сети, а затем нагрузку к его выходу

Автор: С.Цветаев
