www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Сенсорный реверсивный включатель

Энциклопедия радиоэлектроники и электротехники / Радиолюбителю-конструктору

Комментарии к статье Комментарии к статье

Часто при изготовлении той или иной схемы, воплощенной хотя бы на макете, при оценке соответствия ее реальной работы и описания возникают по крайней мере три логических варианта:

1. Схема не заработала и была забракована по тем или иным причинам как неработоспособная.

2. Схема заработала сразу, и проработка не производилась.

З. Схема не заработала, но после внимательного изучения схемотехники по данной теме, конструктивной проработки, тщательного измерения режимов, рационального выбора радиоэлементов и внесения необходимых корректив она заработала.

Первый вариант вряд ли стоит анализировать. Второй вариант хоть и дал положительный результат, но может иметь "подводные камни".

Остановимся на третьем варианте, самом трудоемком изначально, но, как показывает практика [7, 11], позволяющем в результате получить надежную работу схемы в будущем.

В качестве примера рассмотрим проработку несложной (рис.1) и хорошей по своей идее схемы [8].

Сенсорный реверсивный включатель

Схема "гвоздика" (сразу привлекла внимание своей простотой, что предполагало хорошую повторяемость), поэтому были изготовлены три печатные платы, на которые были установлены новые радиоэлементы в соответствии с описанием. Однако "гвоздик" никак не хотел работать стабильно. Он то требовал длительного первичного (после двух-трех дней обесточенного состояния) удержания сенсора, то начинали по непонятным (на первый взгляд) причинам выходить из строя транзисторы VТ1-VТ4, причем на разных платах разные.

На платы устанавливались другие типы транзисторов, тринисторов, платы даже на некоторое время откладывались на "дозревание", но положительного результата это не дало.

Поскольку периодически возникала потребность в сенсорном выключателе такого типа, то появилась идея разработать на базе "гвоздика" схему экономичного унифицированного сенсора, который одинаково хорошо работал бы в схемах как с питанием от батарей, так и с питанием от сети переменного тока, как с гальванической связью с сетью, так и без нее. После теоретической проработки схемотехники "гвоздика" было отмечено, что она имеет достаточно нереализованных ресурсов.

Было решено использовать в качестве активных элементов "народные" транзисторы типа КТ315, причем (для лучшей повторяемости) с любым буквенным индексом и без предварительного отбора. Ресурс чувствительности (рис.2) был повышен уменьшением до 1 МОм сопротивления резистора R1 и увеличением до 1 МОм (а в некоторых случаях и его исключением) сопротивления резистора R2, поскольку в [8] он совместно с R1 образует (см. рис.1) делитель напряжения, поступающего с площадки сенсора, уменьшающий уровень входного напряжения примерно в 10 раз. Для компенсации этого в схеме [8] применены усилительные элементы (КТ3102) с большим коэффициентом усиления по току, что нецелесообразно.

Сенсорный реверсивный включатель

Для минимизации влияния помех, наводящихся в соединительных проводах (чем объяснялось в [8] введение R2) в реальных конструкциях, соединение датчика сенсора со схемой желательно выполнять проводниками минимальной длины при помощи экранированного провода.

Статические режимы

Поскольку в [10] для КТ315 не оговорено максимальное напряжение э-б, б-к, то для повышения надежности работы в схеме сенсора было принято решение вместо диода VD1 (кстати, его тип, а так же тип VD2 в [8] не указан) установить стабилитрон типа КС168, включенный в том же направлении. Он должен выполнять уже две функции: в прямом направлении для отрицательной полуволны сигнала работать как обычный диод, защищая переход э-б VТ1 от воздействия обратного напряжения по цепи управления, а для положительной полуволны - в качестве ограничителя (супрессора), нормирующего максимальную величину напряжения управляющей полуволны на уровне напряжения его стабилизации. Такой же недостаток во входном каскаде имеется и в схеме сенсора [5].

В процессе проработки схемы (см. рис.1) было замечено, что после нахождения схемы (3-4 дня) в обесточенном состоянии она почему-то не срабатывает даже при длительном касании сенсора, но при замыкании пальцами выводов б-к VT1 на макетной плате (что говорит о достаточном усилении активных элементов) срабатывает. В дальнейшем в течение одного-двух дней схема работает нормально, потом, после такого же периода нахождения в обесточенном состоянии, это явление проявляется вновь и устраняется аналогично. Возникло предположение, что причина явления заключается в электрической формовке С2: как только С2 в первый раз достаточно зарядится (а значит, и сформуется), схема работает устойчиво даже после кратковременной разрядки (замыканием выводов) С2.

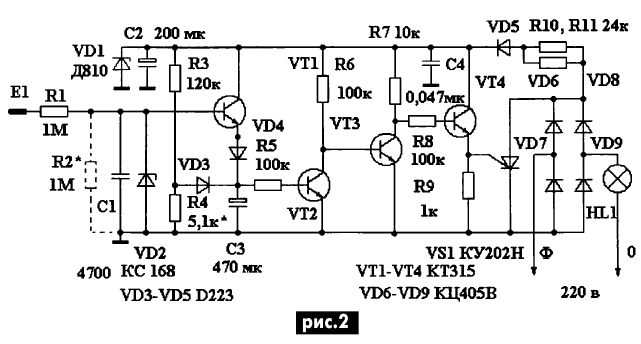

Для принудительной начальной электрической формовки С3 (см. рис.2) до уровня 0,4 В при включении напряжения питания в схему сенсора введены делитель напряжения R2R3 и ключевой диод VD3. При достижении этого напряжения VD3 закрывается и в дальнейшем делитель не влияет на работу сенсора. Такое решение в определенной степени компенсирует ток утечки С3, свойственный оксидным конденсаторам большой емкости, а также повышает чувствительность, уменьшая время касания сенсора, необходимое для срабатывания схемы.

В результате измерений, проведенных при помощи осциллографа С1-33 с открытым входом (входное сопротивление 1 МОм), оказалось, что при достаточно продолжительном удерживании сенсора напряжение на конденсаторе С3 возрастает вплоть до 6...8 В, что вполне может служить причиной выхода перехода б-к VТ2 из строя. Поэтому в цепь его базы введен резистор R4 аналогично схемотехнике, которая хорошо себя зарекомендовала в тринисторном регуляторе [4]. В результате этого значительно увеличилась постоянная времени разрядной цепи С3R4 (б-э) VТ2, что позволило получить гораздо большую выдержку при меньшей (по сравнению с рис.1) величине емкости оксидного конденсатора С3.

Для устранения перегрузок в цепь базы VТ3 и VТ4 по тем же причинам введены ограничительные резисторы R5, R7.

Измерения напряжения, проведенные на С3, показали, что их введение никак не повлияло на параметры включения и выключения сенсора.

Назначение конденсатора С3 (см. рис.1) в описании [8] не указано. Практические измерения на работающей схеме показали, что его наличие понижает порог включения примерно на 0,1 B и повышает на такую же величину напряжение выключения, что увеличивает общую выдержку на 10...15 с.

Отсюда был сделан вывод, что применение его нецелесообразно. В процессе работы при выключении тринистора и наличии индуктивных нагрузок в сети возможно возникновение широкого спектра помех.

Поэтому для уменьшения внутреннего сопротивления источника питания сенсора по высокой частоте в схему (см. рис.2) введен конденсатор С4, что уменьшило вероятность проникновения высокочастотных помех в цепь сигнала через цепи питания. В качестве ключа для управления VS1 (см. рис.1) вряд ли стоит использовать высоковольтный транзистор большой мощности (10 Вт!) типа КТ940, подавая в открытом состоянии в цепь управления VS1 ток порядка 55 мА! Можно вполне обойтись и тем же (см. рис.2) КТ315, подсоединив его к стабилизированному источнику постоянного напряжения, от которого получают питание остальные транзисторы схемы сенсора. Это помимо стабилизации параметров включения VS1 исключает возможные перегрузки в цепи его управляющего электрода, так как ток в его цепи при полностью открытом VТ4 определяется величиной гасящих резисторов R10, R11. Поскольку по [10] максимальный ток коллектора КT315 100 мА, то такой режим для него вполне безопасен.

В процессе измерений тока (не напряжения) через управляющий электрод VS1 (см. рис.2) с помощью авометра Ц4342 было замечено, что в момент включения имеется рывок стрелки измерителя в сторону большей величины, а затем ток устанавливается на уровне 4...5 мА (в зависимости от экземпляров VТ4 и VS1). В литературе мне не встречалась информация о зависимости величин тока через управляющий электрод от изменения характера нагрузки, поэтому предполагалось, что причина явления заключается в использовании нелинейной нагрузки - НL1, сопротивление которой в холодном состоянии намного меньше, чем в раскаленном.

Величина резистора между управляющим электродом и катодом (R5 - рис.1, R9 - рис.2, R7 - рис.3, R10 - рис.4, 5), рекомендуемая в литературе, для минимизации влияния дестабилизирующих факторов на параметры включения тринистора по цепи управляющего электрода не должна превышать 1 кОм.

Сенсорный реверсивный включатель

Сенсорный реверсивный включатель

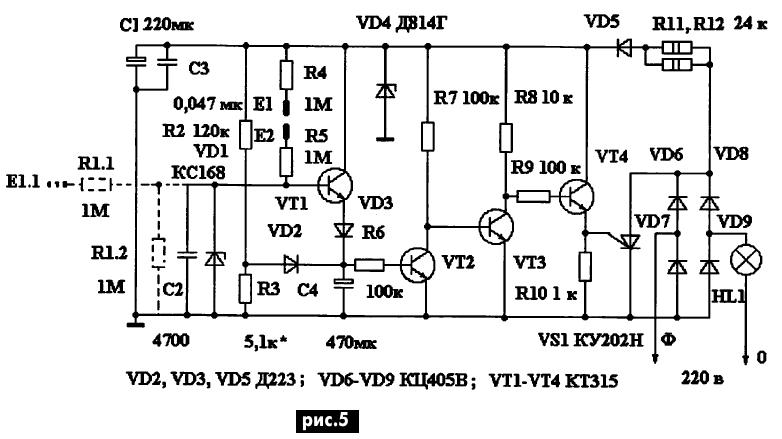

Сенсорный реверсивный включатель

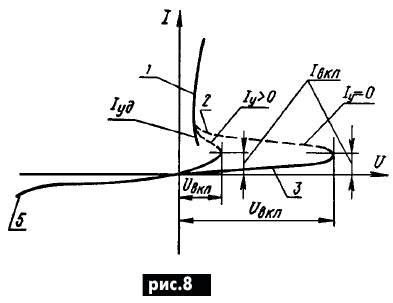

Питать сенсор непосредственно от сети (см. рис.1) нецелесообразно, лучше подключить его питание параллельно (а-к) тринистору, например, как это рекомендует [6]. Согласно его вольт-амперной характеристики (рис.8), после того, как VS1 включился, его можно перевести в закрытое состояние, снизив ток через него до величины, меньшей Iвыкл. В устройствах постоянного тока для этой цели используются либо коммутирующий конденсатор, либо специальные последовательные резонансные цепочки, напряжение перезаряда либо противоЭДС которых, кратковременно прикладываясь к тринистору в обратном направлении, выключает его. В цепях переменного и пульсирующего тока тринистор закрывается самостоятельно при переходе величины его анодного тока через нуль автоматически.

В данной схеме используется ключевой амплитудный метод управления, который уступает импульсному по энергозатратам на управление. Поэтому шунтирование цепи управления на время нахождения тринистора в открытом состоянии, которое имеет место в нашем случае, является оптимальным. Кроме уменьшения среднего тока потребления схемы управления, такое соединение, естественно, позволит также уменьшить выделение тепла на R10, R11 (см. рис.2). В этом случае диод VD5 служит уже не для выпрямления, а для разделения источника постоянного тока питания сенсора (сглаженного С2) и источника пульсирующего напряжения, питающего VS1.

Динамические режимы

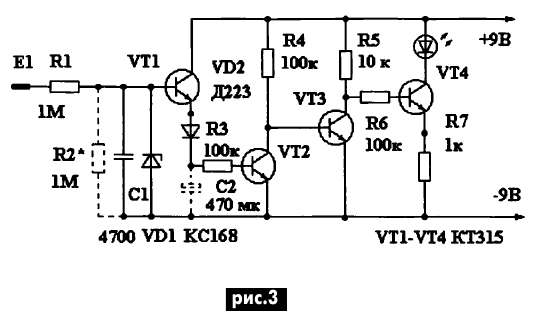

Проверку работы элементов схемы сенсора удобно (и безопасно!) проводить на макете, воспользовавшись источником постоянного тока на 9...10 В, в динамическом режиме, отключив элемент задержки (С2, рис.3), использовав в качестве визуального индикатора работы схемы светодиод VD3. Поскольку в этом режиме схема является формирователем управляющего напряжения из напряжения наводки, поступающего с сенсорной площадки Е1, то для наблюдения процессов, происходящих в нем, используют осциллограф.

Амплитудное значение напряжения наводки на площадке сенсора составляет 15 B (конечно, в конкретном месте, где проводились измерения). Напряжение на базе VТ1 - 6 B (служит усилителем мощности сигнала наводок), на эмиттере - 6 В, на базе VТ2 - около 6 B (служит усилителем по напряжению и ограничителем сигнала сверху), на коллекторе - 0,8 B, с четким ограничением сверху. На коллекторе VT3 сигнал имеет уровень 8 B, уже сформирован (ограничен и снизу) и готов к поступлению на выходной ключ (рис.3, 4) или ключ управления VS1 (рис.2, 5), функцию которого во всех схемах выполняет VТ4, напряжение сигнала на базе которого порядка 1,5 B. При подключении С2 (см. рис.3) и измерении напряжения на нем, проведенного при помощи осциллографа С1-33 с открытым входом (входное сопротивление 1 МОм), оказалось, что схема включается при напряжении около 0,8 B, а выключается при напряжении 0,7 B. Дополнительно выяснилось, что попытка подключиться к той же точке тем же осциллографом, но с закрытым входом приводила к включению схемы, так как емкостью задержки была входная емкость осциллографа.

Для проверки работы сенсора на переменном токе с гальванической развязкой от сети был использован трансформатор от электропаяльного набора 2.940.005 ТУ, выпускавшегося Винницким заводом "Маяк". Схема сенсора была подключена к его нижнему разъему, величина переменного напряжения на котором составляла около 24 В. Все элементы схемы рис.2 оставлены без изменений, только резисторы R10, R11 для получения через стабилитрон VD1 тока 20 мА зашунтированы резистором типа МЛТ-0,5 сопротивлением 470 Ом. В качестве нагрузки использована лампа накаливания на напряжение 28 B и мощность 20 Вт.

Во время проверки работы схемы оборвался внутри изолирующей оболочки общий провод от игольчатого щупа осциллографа, а сам факт остался незамеченным... Схема перестала работать. Касание сенсора или давало вспышку, или лампа светилась, мигая вполнакала, причем при каждом касании все происходило по-разному. На вид включения влияла площадь контакта, усилие прижима, каким образом осуществлялось касание - сидя или стоя, левой или правой рукой и т.д. Элементы схемы из строя уже не выходили.

Проверив покаскадное прохождение наводки с помощью осциллографа, обратил внимание, что сигнал везде одинаковый, и понял, что нет соединения с корпусом. Припаял общий провод, и работоспособность схемы полностью восстановилась!

Начал искать причину странного поведения схемы. Отсоединил входной щуп С1-3З от С2 - схема работала, отсоединил общий провод осциллографа - перестала работать, подсоединил общий провод - заработала снова. Стало понятно, что имеет место наводка с частотой сети через корпус осциллографа, который в домашней мастерской, естественно, не заземлен.

Проверил уровень помехи на корпусе осциллографа фазным пробником с неоновой лампой - немного светится, проверил китайским "чудо"-пробником с цифровой индикацией - 60 В! Проверил величину наводки на корпусе включенного блока питания - та же цифра! Стало понятно, почему при проверке схемы сенсора на постоянном токе с питанием от этого источника схема работала нормально.

Подключил схему (см. рис.2) с соблюдением указанной в [8] фазировки. Модернизированный "гвоздик" работал нормально.

Кроме специальной микросхемы К145АП2 [9, 11] нигде, а тем более в серьезной промышленной аппаратуре, например в селекторе выбора программ СВП-3 [2], наводку в качестве управляющего сигнала не использовали. Какой бы тип сенсора не применялся - резистивный, емкостной на срыв или на возбуждение генерации - уровень сигнала управления (несмотря на различие физических принципов и схемотехники) всегда стабилен, что непросто получить при помощи простой схемы из сигнала наводки с частотой сети.

На основе проведенного анализа, решил не усложнять схему, а использовать имеющиеся ресурсы сенсора - большое усиление и стабилизированное напряжение питания, применив резистивный сенсор, соединяющий при помощи сопротивления кожи пальца и резисторов R4, R5 вход усилителя постоянного тока на VT1-VT4 с положительным полюсом источника питания. Схема вариантов унифицированного сенсора показана на рис.4-5. Сенсор одинаково хорошо работает от любого (из поставленных в задаче в начале статьи) источников питания, вполне безопасен и при работе от сети 220 B, поскольку тело человека подключается с двух сторон контактов через сопротивления по 1 МОм. К примеру, величина токоограничительного резистора, входящего в состав указателя напряжения однополюсного (с неоновой лампой) типа ИНН1, применяемого в промышленности, равно 910 кОм.

В результате проведенных изменений схема (см. рис.4), находящаяся в "дежурном" режиме, потребляет от источника питания напряжением 9 В ток всего 1 мА! Во включенном режиме, после касания сенсора, ток потребления 8 мА.

Единственная проверка, которую желательно провести для отбора устанавливаемых транзисторов VT1-VT4, - это "прозвонка" переходов омметром на пределе 100 кОм. При проверке сопротивления переходов в обратном направлении стрелка измерителя не должна отклоняться даже незначительно.

Наладка. В некоторых случаях при больших коэффициентах усиления VТ1-VТ4 (и отсутствии R2) при подключении сенсора к источнику питания, НL1 сразу загорается, хотя их повторная проверка омметром даже на пределе 1 МОм не вызывает отклонения стрелки измерителя, что говорит об их исправности. В таком случае поступают следующим образом. Параллельно переходу э-б VT1 подключают авометр, включенный вольтметром на пределе 5...10 B. При исправном VT1 HL1 должна погаснуть. Переключают авометр на более высокие пределы измерений, пока HL1 не загорится снова. После этого переключают авометр на более низкий предел, лампа должна погаснуть. Данный прием позволяет использовать авометр как магазин сопротивлений, поскольку авометры (в авторском варианте Ц4342) имеют "открытый" вход и входное сопротивление порядка 20...25 кОм/B, что дает возможность примерно прикинуть необходимую величину R2, уменьшающего общее усиление схемы, до получения четкой работы под конкретно примененные транзисторы.

При необходимости вместо токоограничительных резисторов R10, R11 (см. рис.2) типа МЛТ-2, на которых выделяется тепловая мощность порядка 4 Вт, можно установить реактивный балласт - конденсатор типа К73-17 емкостью 0,22 мкФЧ630 В. При этом несколько изменится схема выпрямителя (рис.6).

Сенсорный реверсивный включатель

Из схемы, показанной на рис.5, исключена диодная сборка КЦ405В. Стабилитрон VD5 в схеме выполняет две функции: для отрицательной полуволны служит выпрямительным диодом, а для положительной - ограничителем на уровне напряжения стабилизации. Резистор R11 служит для ограничения броска тока при заряде С5. Тринистор VS1 работает однополупериодным выпрямителем, что благоприятно сказывается на сроке службы НL1.

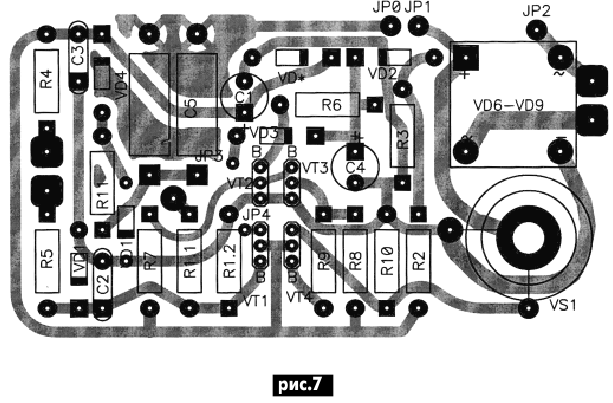

Рисунок печатной платы унифицированного сенсора показан на рис.7.

Сенсорный реверсивный включатель

Сенсорный реверсивный включатель

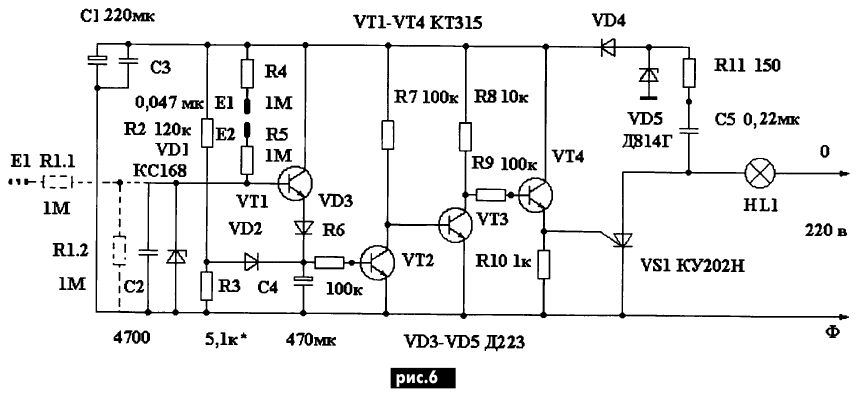

Плата рассчитана на размещение деталей схем от рис.2 по рис.6. В зависимости от желаемого варианта устанавливают соответствующие комплектующие. Места для незадействованных в данной схеме деталей либо замыкают проволочными перемычками, либо оставляют свободными. То же относится и к взаимным соединениям контактных площадок для установки перемычек JР0, JР1, JР2 со схемой.

Литература:

  1. Абдеева Н., Гришина А. Тиристоры//Радио. - 1972. - №1. - С.54.
  2. Булыч В.И. и др. Ремонт и настройка унифицированных цветных телевизоров. М.: ДОСААФ, 1979 - 23 с.
  3. Бутов А. Сенсорный регулятор мощности//Радио. - 2002. - №1. - С.32.
  4. Елкин С.А. Регулятор мощности для паяльника - автомат световой иллюминации//Электрик. - 2000. - №11. - С.7.
  5. Кашкаров А. Магический цветок// Радиолюбитель. - 2000. - №1. - С.9.
  6. Крылов В. Методы и устройства управления тиристорами//В помощь радиолюбителю. - М.: ДОСААФ. - 1973. - Вып.43.
  7. Кульский А.Л. О простых случаях и элементарных схемах//Радiоаматор. 2002. - №11. - С.39.
  8. Ловчук В.Б. Вместо выключателя гвоздик//Электрик. - 2002. - №6. - С.13.
  9. Малышев С.Ю. Сенсорный светорегулятор//Радiоаматор. - 2002. - №1. С.27.
  10. Терещук Р.М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя. - К.: Наукова думка, 1981.
  11. Титаренко Ю.М. Сенсорный выключатель//Радiоаматор. - 1997. - №12. С.35.

Автор: С.А. Елкин
