www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Настольный аэроионизатор воздуха

Энциклопедия радиоэлектроники и электротехники / Медицина

Комментарии к статье Комментарии к статье

О пользе отрицательных ионов воздуха для здоровья человека сказано было уже немало. Коротко вспомним о том, что дает нам искусственная аэроионизация воздуха. Первое, и самое главное, мониторы компьютеров и телевизоры нейтрализуют отрицательные ионы воздуха в помещениях. Поэтому, как минимум, нужны устройства, способные эффективно подавлять положительные заряды, генерируемые мониторами и телевизорами.

Кроме того, ионизаторы воздуха должны создавать необходимое дополнительное количество отрицательных ионов в воздушном пространстве комнаты, т. е. приборы-аэроионизаторы должны не просто компенсировать нехватку, но и вырабатывать дополнительное количество отрицательных ионов. Перечислим основные негативные эффекты от недостатка в воздухе отрицательных аэроионов: быстрая утомляемость, раздражительность, бессонница, острые респираторные заболевания (ОРЗ), расстройства центральной нервной системы (ЦНС) и сердечно-сосудистой системы. Очень хорошо о преимуществах использования аэроионизаторов воздуха рассказано в [1]. С использованием же ионизатора замедляется процесс старения, имеет место процесс лечения рассеянного склероза, старческого маразма, улучшаются процессы срастания костей у пожилом возрасте. Улучшается иммунитет. Авторы справедливо предупреждают о том, что только систематическое вдыхание ионизированного воздуха дает желаемые результаты. Не могу не согласиться с этим мнением.

Все бы хорошо, но люстра Чижевского имеет значительные габариты, что вызывает соответствующие проблемы в наших тесных квартирах, особенно с низкими потолками. Но это еще не все, что таит в себе использование таких "присосок" на потолках. В [2] совершенно справедливо было отмечено, что потолок покрывается мелкодисперсной пылью. Приходится либо производить дополнительную изоляцию поверхности потолка, где находится люстра Чижевского, либо уменьшать высоту подвеса последней, либо и то, и другое совершать одновременно.

Большие размеры люстры вызваны исключительно целесообразностью получения необходимой эффективности генерации отрицательных ионов. Выход из этого положения вроде бы давали так называемые проволочные излучатели отрицательных ионов [2]. Длительная эксплуатация этих излучателей подтвердила их превосходство в эффективности излучения отрицательных ионов воздуха. Но, по крайней мере, у них имеется два существенных недостатка, которые мешают их эксплуатации. Во-первых, стены покрываются мелкодисперсной пылью вдоль натянутой проволоки. Во-вторых, комната становится неприятно "засоренной" такими излучателями: нет-нет да и оборвет кто-нибудь данные проволочки. А почему бы не изготовить настольный вариант ионизатора воздуха? Ведь только в этом случае мы можем дышать ионизированным воздухом в любом помещении, не "цепляясь" в каждой комнате к потолкам. Такое исполнение прибора-аэроионизатора позволит устанавливать его непосредственно на нашем рабочем месте. То ли это письменный стол, то ли рабочее место инженера-радиомеханика, специалиста-программиста, вблизи спортивного тренажера и т.д.

Традиционное использование сетевых преобразователей напряжения на пониженных частотах ∼220 В в необходимую величину высокого напряжения отрицательной полярности - крайне нежелательно. Об этом уже упоминали в литературе. Возникают значительной амплитуды пульсации, накладываемые на высоковольтное напряжение. Избавиться от этого можно самым простым способом увеличением частоты, на которой работает преобразовательная схема.

Уйти от проблем, связанных с привязкой к низковольтному блоку питания, можно, если видоизменить схемотехнику преобразователя. Ведь согласитесь, преобразователи напряжения для ионизаторов воздуха, опубликованные, например в [2] или [3], вполне работоспособны.

Конструкция из [2] работала длительное время без проблем с устойчивостью и надежностью системы в целом. Но привязка к стабилизатору напряжения 12 В лишь мешает в плане мобильности системы, особенно если речь идет еще и об излучателях ионов ("люстры"). Аналогичные высказывания вполне справедливы и в отношении конструкции [3]. Этот преобразователь требует наличия двух источников напряжения: 30 В (280 мА) и 5 В (40 мА). Избавиться от установки сетевого стабилизатора при питании схемы преобразователя к ионизатору воздуха позволяет конструкция (рис.1).

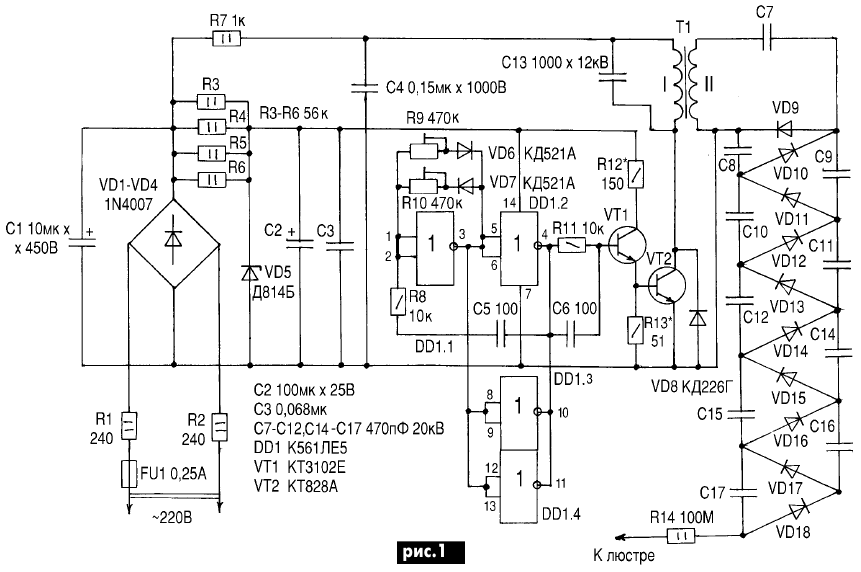

Ток, потребляемый этой схемой, не превышает нескольких десятков мА. Почти все детали, кроме умножителя конструкции, размещены в пластмассовом корпусе небольших размеров. Лишь транзистор VT2 снабжен небольшим радиатором.

Сетевое напряжение на диодный мост VD1-VD4 поступает через токоограничивающие резисторы R1 и R2. Таким образом, при самых неблагоприятных стечениях обстоятельств (например, пробой электролитического конденсатора С1) ток через диодный мост не может превысить 0,5 А. Диоды 1N4007 выдерживают прямой ток не менее 1 А (Uобр≤1000 В). А на критические случаи имеется в схеме вставка плавкая на ток 0,25 А (.U1).

Положительное напряжение с конденсатора С1 поступает одновременно на два участка схемы. Первый - через резистор R7 на импульсный трансформатор Т1 и на коллектор высоковольтного транзистора VT2. Второй - через балластные резисторы R3-R6 на вывод 14 микросхемы DD1 и через ограничительный резистор R12 на коллектор транзистора "раскачки" VT1. Питание этого участка схемы стабильное благодаря наличию стабилитрона VD5. Задающий генератор конструкции собран на уже давно хорошо себя зарекомендовавшей "диодной" схеме.

Это элементы DD1.1, DD1.2, C5, VD6, VD7, R9 и R10. Умощнение схемы осуществлено параллельным включением дополнительных двух элементов микросхемы DD1.3, DD1.4. С выхода токоограничивающего резистора R11 прямоугольные управляющие импульсы поступают на транзистор VT1. Небольшая емкость форсирующего конденсатора С6 способствует быстрому запиранию транзистора VT1. С эмиттера этого транзистора сигнал поступает на базу оконечного каскада (транзистор VT2). Отличительная особенность данной схемы - наличие низкоомного резистора R13 (51 Ом), именно 51 Ом.

Как известно, величина UКЭмакс высоковольтных транзисторов гарантируется лишь при строгом нормировании сопротивления резистора, подключенного между выводами базы и эмиттера. Радиолюбители просто об этом забывают, удивляясь "летальным" исходам высоковольтных транзисторов в своих конструкциях. Вот почему до недавнего времени были так распространены выходные каскады преобразователей напряжения высоковольтных схем с "раскачкой" импульсным трансформатором. Последний включался между базой и эмиттером выходного транзистора. Этим "убивали двух зайцев". Первое - это замыкание (почти накоротко) по постоянному току выводов базы и эмиттера транзистора. То есть решается автоматически проблема UКЭмакс (UКЭмакс, ограниченное сопротивлением между базой и эмиттером). Второе - получение, возможность подачи импульсов во время запирания этого транзистора. А ведь, как известно, это наилучший метод "отсоса" неосновных носителей из базы биполярного транзистора. Но поскольку в схеме рис.1 больших коммутирующих мощностей нет, то и оказалось возможным обойтись простой системой управления ключевым транзистором VT2. Поскольку система у нас резонансная, то довелось тщательно подбирать параметры импульса. Это делается с помощью установленных в плату двух подстроечных резисторов R9 и R10.

Отдельно выбираются длительность паузы (tп) и импульса (tи). Только так можно добиться хороших показателей в плане энергопотребления при требуемом высоком выходном напряжении (≥25 кВ). Частота выбирается изменением емкости конденсатора С5 (20-50 кГц). Необходимо подчеркнуть, что от простейшего параметрического стабилизатора (R3-R6, VD5) запитана не только микросхема тактового генератора, но и транзистор VT1. Вот почему так важно оптимизировать схему управления мощным выходным транзистором VT2. Кстати, мой вариант конструкции сохраняет работоспособность вплоть до уменьшения сопротивления резистора R13 до 33 Ом включительно. То есть фактически использован маломощный источник напряжения, причем один на "два фронта".

 Резистор, установленный в цепи коллектора (R12), служит как раз вот таким своеобразным оптимизатором формы импульсов. Благодаря его наличию удалось "выжать" из схемы все необходимое, т.е. полностью решить поставленные задачи. Нагрузкой транзистора VT2 служит первичная (І) обмотка импульсного трансформатора Т1. Совместно с конденсатором С13 I обмотка образует колебательный контур. Такое исполнение обеспечивает высокий и устойчивый КПД ионизатора в целом. Диод VD8 служит для защиты транзистора VT2 от обратного напряжения.

О конденсаторе С4. Без этого элемента схема нормально функционировать не будет. Скажу честно, было испытано несколько вариантов схем выходного каскада и узлов, питающих эти схемы. Если установлен резистор с нагрузкой усилителя, то блокирующий конденсатор не просто нужен, он необходим. Иначе не обеспечивается нормальный режим работы самого усилительного элемента. Причем установка в качестве блокирующего конденсатора "звенящего" экземпляра приводит к печальным результатам.

Если нагрузка "колеблется" с частотой 20-30 кГц и более, то блокирующий конденсатор должен быть способен эти "колебания" погасить, т.е. "взять на себя" и замкнуть на общий провод. Вспомните звукотехнику. Как много говориться об искажениях, фиксируемых измерительным оборудованием. И лишь изредка встречаются замечания по поводу качества использованных конденсаторов. Самыми низкочастотными конденсаторами являются электролитические. Вот почему в ответственных случаях их шунтируют более высокочастотными - неэлектролитическими.

Со вторичной (II) обмотки импульсного трансформатора Т1 переменное напряжение поступает на высоковольтный умножитель напряжения, который собран на элементах С7-С12, С14-С17 и Д9-Д18.

Увеличенное количество умножительных звеньев (10 против 6 традиционных) позволило уменьшить до 3 кВ (достаточно уже 2,5 кВ) выходное напряжение с обмотки II импульсного трансформатора Т1). А это отодвигает рабочий режим трансформатора подальше от области его функционирования вблизи возможного электрического пробоя. Последнее обстоятельство очень опасно для этого моточного узла. Как подтвердили эксперименты и эксплуатация, до 4 кВ трансформатор работает устойчиво, без "коронных" и других опасных для него эффектов. Повышение напряжения на II обмотке до 5 кВ может вызвать пробой изоляции между витками, что выводит трансформатор из строя. То есть, при исполнении импульсного трансформатора без заливки компаундом его надежная эксплуатация допустима лишь при выходном напряжении не более 4 кВ. А заливать компаундом это изделие мне не хотелось. Поэтому было принято решение об увеличении числа умножительных звеньев. Это, ко всему прочему, разгружает и элементы умножителя напряжения по установившемуся на них напряжению.

Последнее обстоятельство отблагодарит нас отсутствием отказов элементов умножителя напряжения. В то же время шестикаскадные умножители высокого напряжения мне уже доводилось ремонтировать, причем замене подлежали как диоды, так и конденсаторы ("выход" был -30 кВ, замыканий по выходу не было).

Детали. Диоды выпрямительного моста VD1-VD4 типа 1N4007 заменимы любыми аналогичными с допустимым прямым током не менее 0,3 А и обратным напряжением не менее 400 В, например, типа КД105(Б, В, Г), КД226 (В-Е), КД243 (Г-Ж), КД247 (Г-Ж), КД209 (А-Г) и т.д. Вполне возможно использование и диодных мостиков типа КЦ405, КЦ402, КЦ407 и т.д. Но в этом случае разводку печатной платы нужно видоизменить. Конденсатор С1 любого типа на требуемое напряжение емкостью 10-30 мкФ.

В моей конструкции установлен ("лежа") К50-12. Конденсатор С2 типа К50-35, его емкость также не критична и может быть в пределах 50-200 мкФ. Рабочее напряжение должно быть больше напряжения стабилизации стабилитрона VD5. Конденсатор С3 типа К73-17, его емкость может быть в пределах 0,022-0,1 мкФ. Конденсатор С4 должен быть высокого качества (малый tgδ, т.е. тангенс угла диэлектрических потерь должен быть поменьше). Я применил типа К78-2. Это хорошие конденсаторы. Они пригодны даже для разделительных элементов между ламповыми каскадами качественного усилителя звука. Конденсатор С5 слюдяной типа КСО, а С6 - КД. Контурный конденсатор С13 составлен двумя последовательно соединенными конденсаторами типа К15-5 емкостью 2200 пФ с рабочим напряжением 6,3 кВ каждый.

Суммарная емкость 1000 пФ, а эквивалентное напряжение 12 кВ. Подстроечные резисторы R9 и R10 типа СП3-38б. Резистор R14 высоковольтный типа КЭВ-2. Остальные резисторы типа МЛТ (можно МТ). Диоды высоковольтного умножителя Д9-Д18 типа КЦ106Г, можно установить КЦ106В и даже КЦ106Б.

Сейчас на рынке можно приобрести самые разнообразные радиокомпоненты. Но, как показывает практика, радиоэлементы чаще выходят из строя по причине перенапряжений, чем от токовых перегрузок. А нередко бывает так, что детали просто не соответствуют тем параметрам, которые гарантированы в ТУ. Конденсаторы умножителя С7-С12 и С14-С17 также должны иметь коэффициент нагрузки поменьше (не 0,7, как обычно допускается по напряжению). Я установил К15-4 (470 пФх20 кВ), так что запас по прочности достаточный. Дело в том, что сжечь элементы умножителя легче всего именно в процессе наладки (или экспериментов, как это и бывало). Так что запас по электрической прочности в данном случае - не роскошь, а необходимость. Во время экспериментов на II обмотке вполне могут возникать импульсы (выбросы) напряжения, которые значительно превышают номинальное или рабочее напряжение II обмотки трансформатора Т1. А это и приводит к дефектам диодов и конденсаторов умножителя. И лишь в хорошо налаженной схеме можно установить элементы с коэффициентом нагрузки 0,7 или 0,5 без риска вывести их из строя.

Теперь о самом "страшном" - импульсном трансформаторе. От аккуратности изготовления этого изделия во многом зависит надежность прибора в целом. Сердечник - ферритовый магнитопровод марки 600НН ∅ 8 мм и длиной 160 мм. Обе обмотки размещены на секционированном каркасе. Чтобы избежать лишних хлопот с вытачиванием секционного каркаса, был проверен более доступный вариант секционированного исполнения обмоток трансформатора Т1. Этот способ не требует применения токарных работ и как нельзя лучше подходит для домашних условий изготовления секционированных катушек и трансформаторов в импульсной схемотехники. Сначала на ферритовый стержень наматывают 3-4 слоя трансформаторной (пропарафиненной) бумаги. Подойдет и любая другая плотная бумага. После этого измеряют диаметр полученного изделия штангенциркулем. Нарезают заготовки из нефольгированного стеклотекстолита квадратной формы размером 30х30 мм. Их должно быть 11 шт.

Подойдет и любой другой электроизоляционный материал толщиной более 0,5 мм. В центре заготовок сверлим отверстие по диаметру заготовки, измеренному штангенциркулем. Эти заготовки впоследствии должны быть под рукой, так как технология изготовления потребует быстроты установки ее на стержень. Все обмотки намотаны проводом ПЭЛШО 0,25. Этот провод двойной изоляции, и здесь это не является излишеством. Производить намотку более толстым проводом не стоит, так как провод не поместится в предусмотренные секции, и обмотки будут занимать неоправданно громоздкое пространство в корпусе прибора. Меньший диаметр - пожалуйста. Итак, первую изоляционную прокладку фиксируют на ферритовом стержне клеем или скотчем вблизи одного из концов феррита. Всего должно быть десять секций на ферритовом стержне. Поэтому любым пишущим предметом делаем разметку для размещения будущих прокладок-перегородок необходимых секций-обмоток.

После этого устанавливаем и вторую изоляционную прокладку. Закрепляем ее нитками со стороны, где будем мотать. В образовавшейся катушке наматываем 300 витков. Так делаем 10 раз подряд. Считаем, что II обмотка уже намотана и содержит 3000 витков провода ПЭЛШО 0,10,25. Теперь остается намотать I обмотку. Она расположена сверху, т.е. поверх II обмотки. Ее также "разбивают", но только на четыре секции, считая от "холодного" конца (верхний по схеме вывод I обмотки).

Ни в коем случае нельзя производить намотку вблизи вывода II обмотки, где будет присутствовать напряжение несколько киловольт! В каждой из четырех секций размещено по 75 витков такого же провода, как и ранее (т.е. всего 300 витков). Таким образом удается избежать технологических проблем с изготовлением секционированного каркаса и дефицитов в процессе изготовления высокочастотного трансформатора.

Действительно, измерьте прибором для измерения емкости емкость данной катушки (II обмотки). Приятно удивит тот факт, что емкость фактически ничтожна! Тоже справедливо и для I обмотки этого трансформатора (единицы пФ!). Отмечу, что длину ферритового стержня можно как уменьшить в 1,5 раза, так и увеличить в 1,5 раза.

Можно изменить в широких пределах и соотношения витков. Но электрического пробоя (см. выше) не избежать никак без диэлектрического наполнителя (герметизатора), если захотите "вытянуть" более высокое напряжение с обмотки II Т1. Благодаря тому, что форма щечек секционированного каркаса квадратная, трансформатор можно легко закрепить на печатной плате. Транзистор VT1 выбран с параметром ∆h21э>>300 (Iб=const=1 мкА). Транзистор VT2 отобран с помощью измерителя Uкэмакс (>>1200 В). Вместо транзистора КТ828А устанавливаем также и КТ838А. С другими типами транзисторов работу аэроионизатора не проверял. Хотя можно предположить, что вполне подойдут и КТ872А, и производства дальнего зарубежья BU508, и т.д.

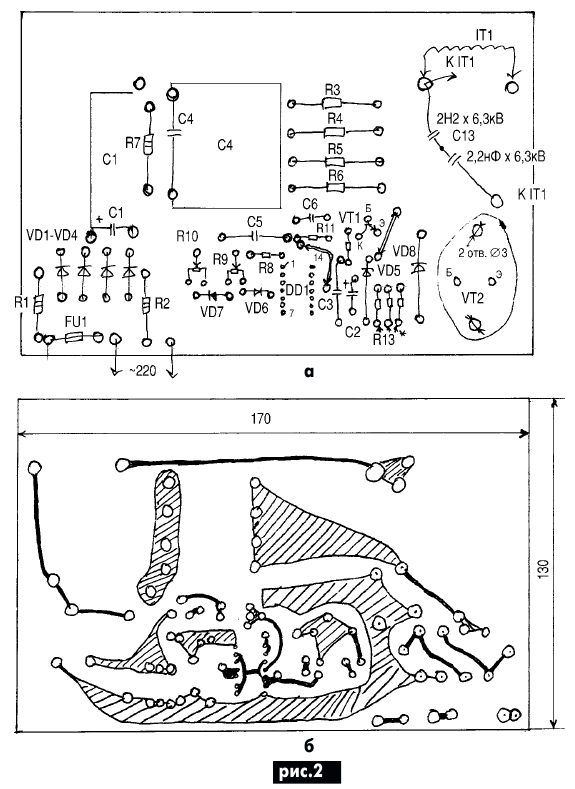

Конструктивное исполнение. Все элементы схемы рис.1, кроме умножителя напряжения, размещены на печатной плате (рис.2), которая помещена в пластмассовый корпус размером 150х180х45 мм.

Высоковольтный умножитель напряжения размещен в отдельном корпусе размером 140х70х60 мм. У конденсаторов К15-4 имеются резьбовые контакты с одной стороны корпуса. Поэтому они прикреплены к изоляционной пластине гайками. Диоды КЦ106Г припаяны непосредственно к выводам этих конденсаторов. В верхней крышке пластмассового корпуса установлена изоляционная трубка D16 мм и длиной около 20 см. К выводу резистора R14 припаяно 12 проводов из нихрома ∅ 0,15 мм и длиной около 30 см. Эти проводники через изоляционную трубку выходят наружу. Это и есть излучатель отрицательных аэроионов воздуха. Он представляет собой своеобразную метелку из 12 проводов длиной более 10 см, считая от края изоляционной трубки.

И еще один очень важный момент. Детали высоковольтного умножителя должны быть залиты компаундом. Хорошо подходит парафин. Не верьте описаниям конструкций ионизаторов, где высокое напряжение ≥25 кВ и не требуется заливка компаундом. Якобы достаточно закруглить края острых паяных соединений и все. Но это не так. Чем выше напряжение, тем сильнее идут процессы, сопровождающиеся только прогрессированием. А это слишком быстро приводит к дефекту деталей умножителя.

Совсем другое дело - герметизация деталей умножителя. И только перекрыв доступ воздуха (кислорода!) к элементам высоковольтных схем, мы предохраняем их от скорых дефектов. Вот почему все умножители напряжений для телевизоров имеют герметичное исполнение, хотя их высокие напряжения находятся в пределах 16-27 кВ (и даже меньше).

Блок преобразователя и блок умножителя соединены между собой высоковольтным кабелем длиной около 120 см. Если такого кабеля в наличии нет, то его заменяют самодельным. Такой кабель изготовляют из радиочастотного телевизионного типа РК-75. Для этого достаточно удалить оплетку-экран. Нижний по схеме отвод II обмотки трансформатора Т1 соединяют отдельным многожильным изолированным проводником.

Предпочтение отдаем кабелю РК-75 с многожильным центральным проводником. Это особенно важно, если ионизатор планируется использовать при частных переменах рабочих мест. Провод будет много раз изгибаться, значит, его надежность, прочность должны этому соответствовать. Если же конструкцию выполнить в едином корпусе, то придется все внутреннее пространство заполнять компаундом. В противном случае выходит из строя микросхема генератора и другие элементы преобразователя напряжения. Но зато легко избавляемся от соединительного высоковольтного кабеля.

О налаживании. Схема, собранная на исправных радиокомпонентах, начинает работать сразу. Первое включение производят с помощью лабораторного автотрансформатора (ЛАТРа) с амперметром, имеющим предел измерения тока 0-100 мА.

Установив напряжение ЛАТРом на минимум, постепенно его увеличиваем. Исправная схема не должна потреблять большого тока. Но расстроенная конструкция может потреблять ток 50-70 мА и даже больше. Поэтому выходной транзистор, снабженный небольшим радиатором CAL (70х70х1,5 мм), будет сильно прогреваться. А в то же время хорошо отлаженный экземпляр потребляет ток от сети около 33 мА (не более 40 мА). Теперь транзистор будет едва теплым на ощупь. Когда напряжение на стабилитроне станет близким к напряжению стабилизации, можно начинать регулировку параметров генератора. Движки подстроечных резисторов оставляем в таком режиме работы генератора, при котором обеспечивается наибольшее выходное напряжение на выходе умножителя. Я при налаживании отключал умножитель от ІІ обмотки трансформатора Т1.

Используем однополярный выпрямитель на диоде КЦ106Г и один конденсатор 470 пФх20 кВ. Кроме того, применяем токоограничивающий резистор сопротивлением 100 МОм типа КЭВ-2 и головку на 50 мкА. Получаем вольтметр с верхним пределом на 5 кВ. Впрочем, напряжение можно контролировать и в точке соединения конденсаторов С8 и С10 с диодами VD10 и VD11 через такой же резистор. Но это возможно, пока умножитель негерметизирован. В моей конструкции сопротивление резистора R9 равно 125 кОм, а R10 = 287 кОм (измерены универсальным вольтметром типа В7-38).

После этого подбирают сопротивления резисторов R12 и R13. Резистор R13 можно и не подбирать, если сопротивление его в пределах 47-100 Ом не ухудшает работу схемы в целом. Сопротивление резистора R12 подбирают с точки зрения получения максимального напряжения на обмотке ІІ трансформатора Т1. Нужно не просто "попасть в резонанс" с контуром, образованным І обмоткой трансформатора Т1 и конденсатором С13, но и найти (в буквальном смысле этого слова!) наивыгоднейший режим работы преобразователя. А резистор R12 как раз влияет на такой режим работы транзистора VT2. Честно говоря, все регулировки влияют как на величину импульсного напряжения на выходе ІІ обмотки Т1, так и на потребляемый прибором ток от сети. И еще. Нельзя забывать о технике безопасности, так как элементы схемы преобразователя гальванически соединены с электрической сетью!
