www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Устройство защиты электропотребителей

Энциклопедия радиоэлектроники и электротехники / Защита аппаратуры от аварийных режимов работы сети, блоки бесперебойного питания

Комментарии к статье Комментарии к статье

Вопрос защиты питаемых устройств от недопустимых отклонений напряжения питающей сети остается актуальным. Устройство, описанное в [1], простое, но не обеспечивает подачу питающего напряжения после исчезновение аварийной ситуации в сети. Устройство, описанное в [2], лишено этого недостатка, однако реле, включенное для управления симистором, требует трансформатора для питания устройства. Это затрудняет повторение конструкции в нескольких экземплярах, а примененный способ управления симистором не позволяет подключать, например, звуковоспроизводящую аппаратуру, так как возможно появление фона с частотой сети.

Предлагаю устройство, которое выполнено без электромагнитных реле и моточных узлов. Оно обеспечивает отключение нагрузки от сети при превышении питающего напряжения выше 220-240 В и при уменьшении напряжения ниже установленного 160-220 В. Устройство разрабатывалось для защиты достаточно мощных потребителей (телевизор, холодильник, электроинструмент и др.), мощностью до 2 кВт. Схема устройства показана на рис.1.

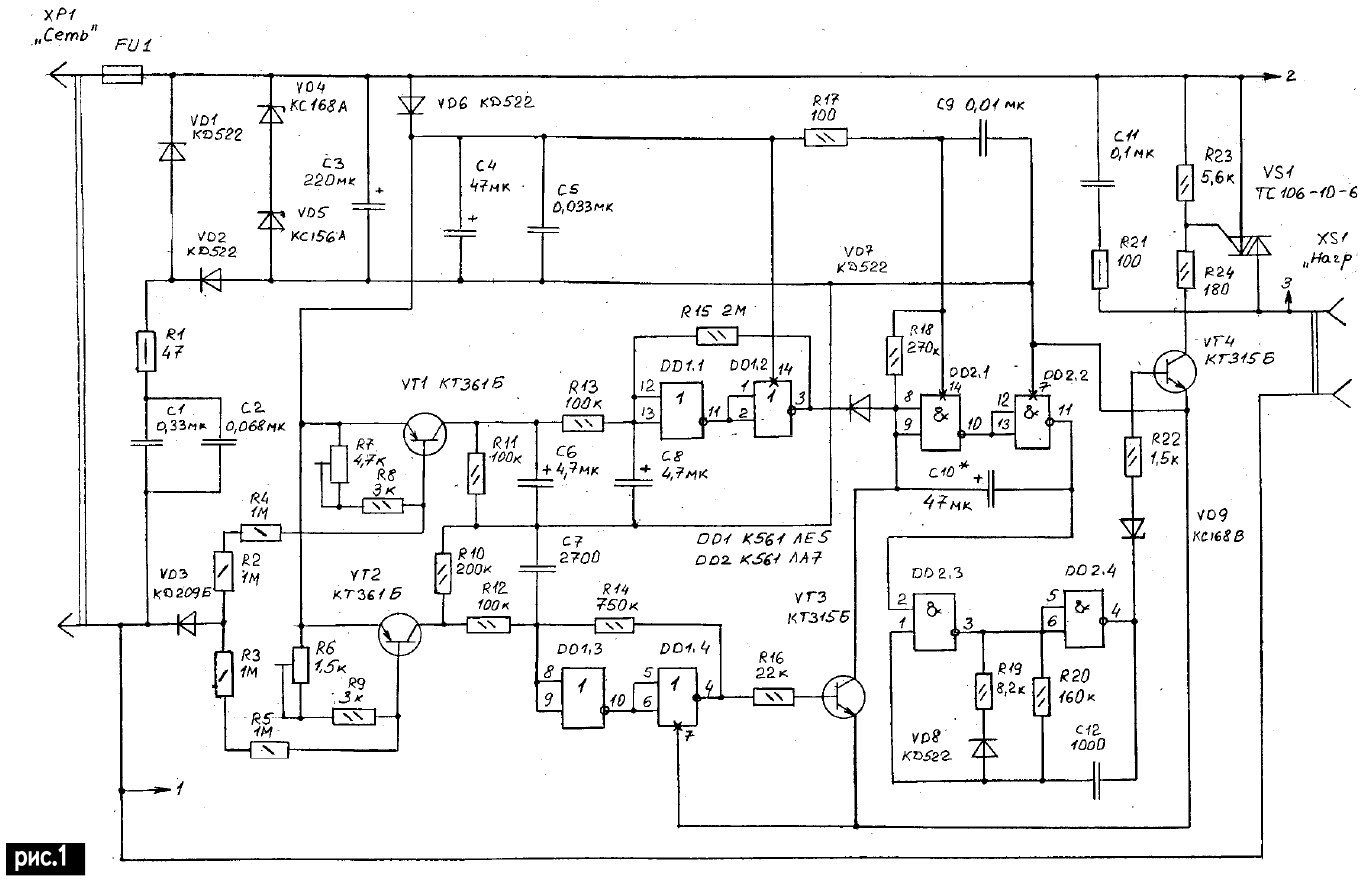

Устройство защиты электропотребителей
(нажмите для увеличения)

Питается устройство через гасящую цепь С1, С2, R1 от выпрямителя VD1, VD2 и стабилизатора VD4, VD5. Цепи питания схемы управления и управляющего электрода (УЭ) симистора VS1 разделены диодом VD6 для уменьшения влияния последнего на схему управления. Так как питается устройство через гасящую цепь, то напряжение на конденсаторе С3 при включении в сеть нарастает значительно медленнее, чем, например, в источнике питания с трансформаторным входом. Это обстоятельство приводит к тому, что в микросхеме DD2 проявляется тиристорный ключевой режим с фиксацией состояния [3, с.243, 244]. Для устранения этого эффекта микросхема DD2 питается через токоограничительный резистор R17.

На элементах DD1.1, DD1.2 и DD1.3, DD1.4 собраны триггеры Шмитта (ТШ), на элементах DD2.3, DD2.4 - генератор импульсов, на элементах DD2.1, DD2.2 одновибратор, задающий задержку на включение. Транзисторы VT1 и VT2 входные усилители. Каскад на VT1 и ТШ DD1.1, DD1.2 образуют канал контроля минимального предела напряжения, VT2 и ТШ DD1.3, DD1.4, VT3 - канал контроля максимального предела напряжения.

Через диод VD3 и резисторы R2-R5 отрицательные полупериоды сетевого напряжения подаются на входы каналов контроля напряжения. Они усиливаются каскадами на VT1 и VT2. В каскаде на VT1 усиленное напряжение сглаживается конденсатором С6.

При нормальном сетевом напряжении, величина которого находится между нижними и верхними установленными пределами, напряжение на коллекторе VT1 выше порога срабатывания ТШ DD1.1, DD1.2, поэтому на выводе 3 DD1.2 присутствует высокий уровень и не влияет на работу одновибратора. На выводах 8,9 DD2.1 и на выводе 11 DD2.2 - высокие уровни. Уровень лог."1" на выв.2 DD2.3 разрешает работу генератора DD2.3, DD2.4. Генератор вырабатывает короткие импульсы с частотой 10 кГц, которые через усилитель на VT4 подаются на УЭ симистора VS1. При этом через симистор ток протекает в нагрузку.

Применение внешнего генератора для управления симистором позволило уменьшить уровень помех, возникающих при открывании последнего.

В зависимости от величины сетевого напряжения на коллекторе VT2 присутствуют положительные полуволны (или отсутствуют). Если их амплитуда недостаточна для срабатывания ТШ DD1.3, DD1.4, на выводе 4 DD1.4 будет уровень лог."0", транзистор VT3 закрыт и не оказывает влияния на работу одновибратора.

При превышении сетевым напряжением установленного порога уровень импульсов на коллекторе VT2 достигает порога срабатывания ТШ DD1.3, DD1.4. Из полуволн формируются положительные импульсы, которые через VT3 воздействуют на одновибратор. Каждый импульс перезапускает одновибратор.

Во время отработки одновибратором DD2.1, DD2.2 задержки на включение, которая зависит от емкости конденсатора С10, на выводе 11 DD2.2 присутствует лог."0" и запрещает работу генератора, импульсы на УЭ VS1 не поступают, и нагрузка отключена от сети. При колебаниях напряжения в сети около максимального предела амплитуда импульсов на коллекторе VT2 может быть нестабильна, следовательно, на выходе ТШ DD1.3, DD1.4 частота импульсов также неустойчива, возможны даже одиночные импульсы. При этом нагрузка остается отключенной от сети, так как даже одиночный импульс, появившийся в течение времени задержки на включение, задаваемой одновибратором, перезапускает одновибратор, и задержка формируется вновь.

При уменьшении напряжения сети ниже уровня минимального предела уровень напряжения на коллекторе VT1 становится ниже порога срабатывания ТШ DD1.1, DD1.2, и на выводе 3 DD1.2 появляется уровень лог."0", который запускает одновибратор, генератор прекращает работу, и нагрузка отключается от сети. Поскольку на одновибратор действуют не импульсы, а постоянный уровень (лог."0"), то формирование времени задержки начинается после превышения напряжением сети порога минимального предела. Тогда ТШ DD1.2, DD1.3 переключается в состояние лог."1", и начинается формирование времени задержки на включение, по истечении которого нагрузка подключается к сети.

Конденсатор С6 несколько уменьшает скорость реагирования устройства на уменьшение напряжения, но уменьшение напряжения для нагрузки менее опасно, чем его повышение.

При включении устройства в сеть нагрузка подключается с задержкой, задаваемой одновибратором. Начальный запуск одновибратора обеспечивается обоими каналами контроля. При напряжении, близком минимальному, но превышающим его, запуск одновибратора обеспечивается конденсаторами С6 и С8. При этом на выводе 3 DD1.2 первоначально присутствует уровень лог."0" и задерживает отсчет паузы одновибратором. При достижении напряжением на С6 и С8 порога срабатывания ТШ DD1.1, DD1.2 последний переключается в состояние лог."1", и начинается формирование времени задержки включения одновибратором.

При более высоком напряжении конденсатор С6 заряжается быстро, так как VT2 работает уже в режиме насыщения, поэтому применен конденсатор С8 для удержания ТШ DD1.1, DD1.2 в нулевом состоянии до окончания нарастания напряжения питания (на С3). При напряжении сети, близком к минимальному, время подключения нагрузки к сети несколько увеличивается за счет более медленной разрядки конденсатора С6.

При более высоком напряжении сети уже появляются импульсы на коллекторе VT2. В момент, когда напряжение питания устройства (на С3) еще не достигло номинального, порог переключения ТШ ниже, чем в установившемся режиме, поэтому из импульсов на коллекторе VT2 формируются импульсы ТШ DD1.3 и DD1.4, и осуществляется запуск одновибратора параллельно с ТШ DD1.1, DD1.2.

При нарастании напряжения питания, после включения устройства в сеть, еще до начала работы одновибратора, генератор DD2.3, DD2.4 может сформировать несколько импульсов, их амплитуда ниже, чем в установившемся режиме, но достаточна для работы импульсного усилителя VT4 и управления симистором. Для исключения влияния этих импульсов при включении, порог включения каскада на VT4 повышен вследствие применения стабилитрона VD9.

Указанные решения позволили исключить даже кратковременное появление напряжения на нагрузке при включении в сеть до истечения времени задержки на включение в диапазоне от минимального до максимального установленных пределов напряжения сети. Гистерезис для обоих каналов контроля составляет 2-3 В. В канале минимального предела при напряжении 160-170 В гистерезис увеличивается до 4-5 В.

Канал минимального предела необходим в основном для установок, содержащих электродвигатель, так как электронные устройства содержат, если это необходимо для безаварийной работы, узлы, отключающие устройство или его часть при снижении напряжения сети ниже установленного, например, модуль питания телевизоров. В установках, содержащих электродвигатель, необходимо с помощью ЛАТРа определить минимальный предел напряжения, при котором еще обеспечивается надежный запуск двигателя и не происходит его остановка при максимальной нагрузке на валу. Если такой возможности нет, то минимальный предел напряжения устанавливают из паспортных данных на установку. Указанный канал можно использовать и с другими устройствами.

Если отключение при минимальном напряжении не требуется, то элементы R2, R4, R7, R8, R11, C6, VT1 можно не устанавливать, а левый по схеме вывод R13 соединить с точкой подключения эмиттера VT1.

Поскольку симистор управляется импульсами с высокой частотой, то к устройству можно подключать установки с коллекторным двигателем, например, электродрель и др.

Параметры цепей питания устройства рассчитаны так, что допускается подача на вход устройства напряжения до 380 В. Поэтому замена стабилитронов VD4, VD5 одним не желательна, и они должны быть обязательно в металлических корпусах. Рабочее напряжение конденсаторов С1, С2, С11 не менее 630 В. Микросхему DD1 можно заменить на К561 ЛА7. Конденсаторы С8, С10 типа К53 или аналогичные.

Стабилитрон VD9 может быть с напряжением стабилизации 6,8-8,2 В. Симистор VS1 с классом по напряжению не ниже 6. Сопротивление резистора R14 должно быть в пределах 510 кОм - 1 МОм. При этом заметного влияния на порог включения-выключения канала максимального предела не происходит. Резисторы R6, R7 типа СП-5. Каскад на VT4 обеспечивает управление симистором, у которого сопротивление между УЭ и выводом 1 более 40 Ом. При применении симистора с меньшим сопротивлением (что означает с большим током управления) нужно уменьшить сопротивление резистора R24 до 150-160 Ом.

Возможно применение и других симисторов, у которых сопротивление вывод 1-УЭ более 40 Ом. Но применяя симисторы с сопротивлением, близким к 40 Ом, следует учитывать и температуру окружающей среды, при которой будет работать устройство, так как с понижением температуры ток управления возрастает и возможно более позднее открывание симистора (относительно начала полупериода), причем для разных полуволн напряжения этот процесс неодинаков.

Симистор устанавливают на радиатор с площадью

S=0,12Рн см2,

где Рн - мощность нагрузки, Вт. Это обеспечивает температуру радиатора 69° С при окружающей температуре 20-25° С.

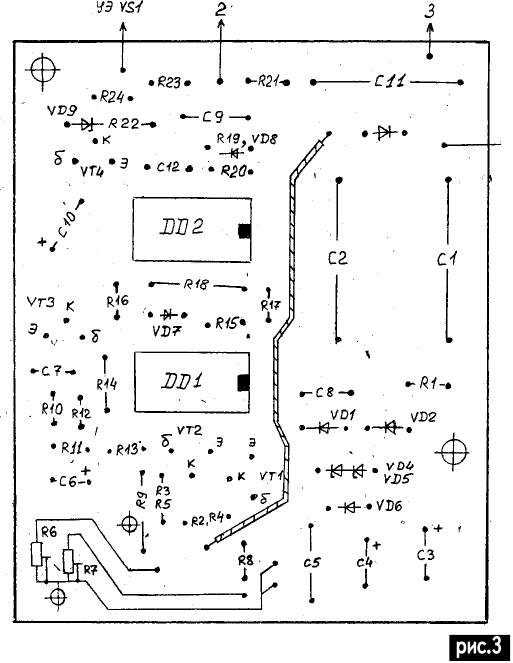

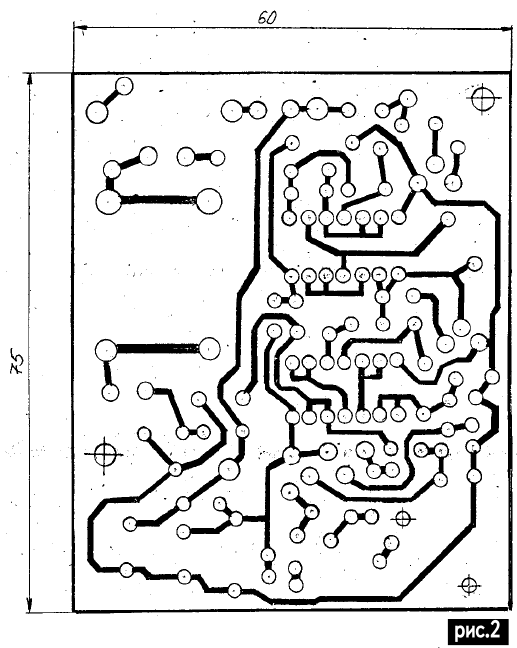

Вариант разводки печатной платы показан на рис.2, расположение элементов на рис.3.

Устройство защиты электропотребителейУстройство защиты электропотребителей

Налаживание устройства сводится к установке требуемых порогов выключения нагрузки и времени задержки на включение. Исходное состояние резистора R6 - минимальное сопротивление, R7 - максимальное. На время налаживания емкость конденсатора С10 выбирают в пределах 10-22 мкФ, а вместо нагрузки включают лампу накаливания.

При налаживании необходимо учитывать, что устройство гальванически связано с сетью.

Для выбора порога выключения в канале минимального предела нужно установить с помощью ЛАТРа на выходе устройства минимальное (для используемой нагрузки) напряжение и регулировкой R7 добиться отключения нагрузки от сети. Вращать R7 нужно медленно, так как из-за наличия емкостей С6 и С8 при быстром вращении R7 можно получить завышенный порог срабатывания.

При регулировке канала максимального предела устанавливают требуемое максимальное напряжение на входе и регулировкой R6 добиваются отключения нагрузки. Затем проверяют работу устройства при изменении входного напряжения. Если необходимо, корректируют пороги отключения в каналах. При увеличении сопротивления резисторов R6 и R7 отключение нагрузки происходит при меньших входных напряжениях. Изменяя емкость С10, подбирают требуемое время задержки на включение. Ориентировочно время задержки (с) t=R18С10, где R18 - сопротивление (в Ом); С10 - емкость (в Ф). При R18=270 кОм, С10=220 мкФ время задержки составляет примерно 1 мин.

При использовании в качестве нагрузки коллекторных двигателей проверяют устойчивость работы устройства в условиях помех, создаваемых двигателем. Если происходит отключение от помех (при нормальном напряжении в сети), то необходимо увеличить С7 на 200-1000 пФ (определяют опытным путем). Не следует чрезмерно увеличивать емкость конденсатора С7, так как это отразится на времени отключения при резком повышении напряжения в сети.

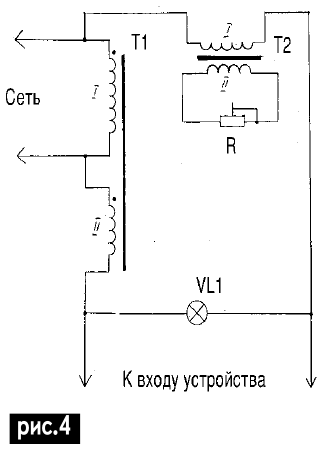

При отсутствии ЛАТРа на вход устройства можно подать напряжение с регулятора (рис.4). В этом случае нагрузку к розетке XS1 не подключают, а контроль при настройке ведут вольтметром или осциллографом на выводе 11 DD2. Уровень "0" соответствует отключению, а уровень "1" - подключению нагрузки к сети. При использовании осциллографа контроль можно вести и по наличию импульсов управления на коллекторе VT4. Методика настройки не отличается от описанной выше.

Устройство защиты электропотребителей

В схеме на рис.4 трансформатор T1 любой на 220 В с вторичной обмоткой на напряжение UII=30+ΔUI, где UII - напряжение вторичной обмотки T1; ΔUI - минимальное падение напряжения на первичной обмотке T2 при R=0. Трансформатор T1 должен иметь несколько вторичных обмоток, тогда при регулировке устройства можно более точно установить напряжение, включая нужное количество обмоток, и при этом потребуется резистор R с меньшим диапазоном изменения сопротивления.

Трансформатор T2 может быть на 220 В, но лучше иметь сетевую обмотку с отводом на 110-127 В. Напряжение на вторичной обмотке 20-30 В.

Резистор R - проволочный мощностью 25-50 Вт сопротивлением 20-50 Ом. Лампа VL1 мощностью 25-40 Вт. При больших мощностях лампы требуется и большая мощ4.сирность резистора R. Конкретные параметры элементов схемы уточняют экспериментально в зависимости от имеющихся в распоряжении. Наличие трансформатора T2 обеспечивает гальваническую развязку от сети резистора R и безопасность при регулировке.

При подключенной нагрузке к устройству и закрытом симисторе нагрузка остается подключенной к сети через цепь С11R21. Особенно это нежелательно при подключении маломощного трансформатора, так как индуктивность обмотки и цепь С11R21 образуют последовательный контур. Это при определенных условиях (при минимальной нагрузке трансформатора или при попадании на вход устройства повышенного напряжения из сети) может привести к превышению рабочего напряжения сетевой обмотки трансформатора. Поэтому следует определить экспериментально возможность подключения к устройству маломощной нагрузки.

Для этого маломощную нагрузку включают в сеть через конденсатор емкостью 0,1 мкФ и измеряют напряжение на ней. Умножают измеренное значение на 1,7. Если полученное напряжение не является опасным, а пониженное напряжение (при питании через конденсатор) не создает нежелательных режимов для нагрузки, то такую нагрузку можно подключать к устройству.

Если нагрузка содержит трансформатор питания, то ее включают в сеть поочередно через конденсатор емкостью 0,01; 0,05; 0,1 мкФ, чтобы из-за резонанса напряжение на обмотке трансформатора не превысило максимально допустимого при напряжении в сети 220 В. Если этого не происходит, то далее определяют возможность устройства для защиты, как описано выше.

Описанное устройство проверялось при совместной работе с холодильником, стационарным телевизором и звуковоспроизводящим комплексом. Телевизор имеет импульсный источник питания (не имеет трансформатора дежурного режима) и испытывался в обычном и дежурном режимах; в звуковоспроизводящем комплексе любой из источников включался совместно с усилителем. Никаких изменений в работе защищаемых устройств не обнаружено.

Литература:

  1. Пакало А. Устройство защиты от перенапряжения // Радиолюбитель. -1997.-№10.-С.30.
  2. Захарченко Г.В. Автомат защиты сети от экстремальных отклонений напряжения // Радiоаматор.-1999.-№2.-С38.
  3. Хоровиц П., Хилл У. Искусство схемотехники: В 3-х томах: Т.3.-М.: Мир, 1993.-367 с.

Автор: А.Н. Каракурчи
