www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Импульсный блок питания к паяльнику с термостатом

Энциклопедия радиоэлектроники и электротехники / Технологии радиолюбителя

Комментарии к статье Комментарии к статье

Пайка электропаяльником была и остается, пожалуй, самой распространенной операцией в работе радиолюбителя. Температура жала, ее регулировка и стабильность, скорость нагрева паяльника - вот главные параметры, которые определяют качество пайки и удобство в работе.

В радиолюбительской литературе [1,2] уже описывались конструкции паяльников и блоков питания к ним, в которых датчиком температуры жала является термопара. Все они заслуживают внимания, имеют свои преимущества и недостатки.

Электропаяльник, описанный в [1], хотя и соединяется с блоком питания двухпроводным кабелем, не может обеспечить максимальной стабильности температуры, поскольку термопара не имеет непосредственного контакта с жалом паяльника.

Блок питания в целом получается довольно сложным: только в электронном регуляторе используется 5 интегральных микросхем, кроме того, нужно обеспечить 3 напряжения питания, два из которых должны иметь хотя бы простейшие стабилизаторы.

Более удачная конструкция предложена в [2]. Благодаря нетрадиционному включению операционного усилителя (без ООС, питание пульсирующим напряжением), автору удалось свести к минимуму количество деталей в блоке питания. Простой, но надежной оказалась конструкция паяльника. Все это немаловажно для начинающего радиолюбителя. Тот, кто имеет некоторый опыт конструирования импульсных блоков питания, может изготовить электронный блок с широтноимпульсным (ШИ) регулированием мощности паяльника. Из-за отсутствия низкочастотного трансформатора блок питания имеет меньшие массу и габариты. Кроме того, в отличие от описанных ранее конструкций, работающих по принципу "периодический нагрев - охлаждение" здесь используется плавное изменение мощности с помощью ШИ регулирования, благодаря чему отсутствуют периодические колебания температуры.

Схема блока питания паяльника изображена на рис.1. Для удобства в ней можно выделить два функциональных узла: аналоговый и цифровой.

Импульсный блок питания к паяльнику с термостатом

(нажмите для увеличения)

Основу аналоговой части составляет дифференциальный усилитель, собранный на операционном усилителе DA1.

Выводы термопары паяльника подключают в указанной полярности к контактам 1-2 разъема X1 через резисторы R5, R6 к входам ОУ. Делитель R2, R3 создает искусственный корпус - аналоговый общий провод. При равенстве пар резисторов R4, R9 и R5, R6 коэффициент усиления определяется отношением R4/R5 или R9/R6. Сигнал с выхода DA1 через фильтр НЧ R14 С10 R15 подается на эмиттер транзистора VT3, на его базу подается опорное напряжение, снимаемое с движка резистора R19. При указанных на схеме номиналах резисторов R18-R20 опорное напряжение можно изменять с 3,8 до 11,2 В (относительно вывода 4 DA1).

Примерно в таких же пределах должен изменяться усиленный сигнал термопары на выводе 6 DA1 при изменении температуры паяльника в диапазоне задаваемых температур. Для этой цели используют балансировку ОУ с помощью выводов 1 или 5 (в данном случае вывод 1). Для устойчивости усилителя и устранения наводок со стороны преобразователя напряжения служат конденсаторы С2-С5, С8, С9. Они сужают полосу усиливаемых частот "сверху", улучшают ослабление синфазного сигнала, но не влияют на коэффициент усиления, так как схема является усилителем постоянного тока (строго говоря, усилителем медленно меняющегося тока).

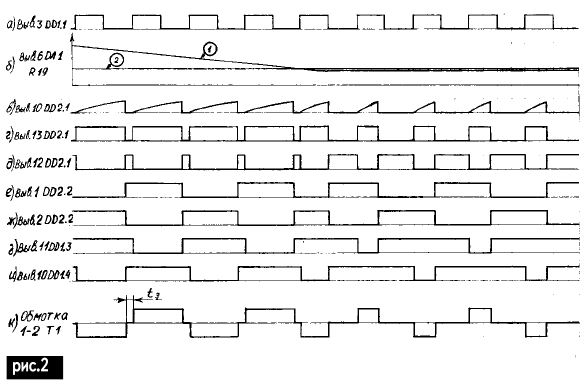

Работу цифрового узла - схемы формирования ШИ сигнала - рассмотрим с помощью упрощенных осциллограмм, изображенных на рис.2.

Импульсный блок питания к паяльнику с термостатом

Генератор прямоугольных импульсов (рис.2,а) собран на логических элементах DD1.1, DD1.2. Частота импульсов определяется элементами R1, С1 и при настройке устанавливается около 40 кГц. По фронту каждого импульса, поступающего на тактовый вход триггера DD2.1, последний переключается в единичное состояние (на выводе 13 - высокий уровень, на выводе 12 - низкий). С этого момента начинается заряд конденсатора С7 через R12, R16, VT2. Когда напряжение на С7 достигнет порога сброса триггера по входу R, DD2.1 переключится в нулевое состояние, и напряжение высокого уровня на выводе 12 откроет транзистор VT1, который быстро разряжает конденсатор С7. Цепочка R8С6 форсирует этот процесс. Время зарядки С7, а значит, и ширину формируемых триггером импульсов регулирует транзистор VT2.

На рис.2,б кривая 1 изображает выходное напряжение усилителя термопары (вывод 6 DA1), прямая линия 2 соответствует напряжению на движке резистора R19. В начальный период времени, когда холодный паяльник включен в сеть, его температура непрерывно растет, а напряжение усилителя DA1 уменьшается. Когда это напряжение становится на 1-1,2 В меньше опорного напряжения, установленного на движке резистора R19, транзистор VT3 открывается. Ток коллектора VT3 является током базы транзистора VT2, который, открываясь во время действия высокого уровня напряжения на выводе 13 DD2.1, увеличивает скорость зарядки конденсатора С7 до порогового напряжения (рис.2,в). При этом импульсы, формируемые триггером DD2.1, становятся короче (рис.2,г). Эти импульсы с выхода 13 DD2.1 поступают на входы элементов 2И-НЕ DD1.3 и DD1.4. Импульсы с выхода 12 DD2.1 подаются на делитель DD2.2.

Поделенные на 2 противофазные сигналы поступают на другие входы элементов DD1.3, DD1.4. Работу схемы иллюстрируют соответствующие осциллограммы рис.2, снятые относительно вывода 7 цифровых ИМС DD1, DD2, кроме последней осциллограммы. На рис.2,к показана форма напряжения, приложенного к обмотке 1-2 трансформатора Т1. Импульсы чередующейся полярности с паузами между ними через Т1 прикладываются к базам ключевых транзисторов VT4 и VT5 полумостового преобразователя и поочередно открывают их. Как видно из рис.2, при нагревании паяльника паузы между импульсами минимальны (они нужны для устранения сквозного тока VT4, VT5), а мощность, выделяемая нагревательным элементом, наибольшая. Как только жало паяльника нагрелось до установленной температуры, паузы увеличиваются, импульсы на столько же укорачиваются, в результате чего мощность уменьшается, а температура стабилизируется.

Вся схема питается от выпрямленного напряжения 220 В, проходящего через фильтр L1 L2 С17 С18. Нагревательный элемент паяльника подключается к обмотке 3-4 трансформатора Т2. Для гальванической развязки термопары также используется отдельная обмотка 1-2. Напряжение этой обмотки выпрямляется мостом VD4, заряжает конденсатор С13 до напряжения, близкого к амплитуде импульсов и мало зависящего от их ширины. Питание на микросхемы подается от С13 через параметрический стабилизатор R21 VD3.

Для запуска преобразователя нужно кратковременно нажать кнопку SA1. При этом напряжение 300 В с конденсатора С16 через токоограничительные резисторы R22, R26 подключается к стабилитрону VD3, подавая начальное напряжение питания микросхемам. Преобразователь, запустившись, обеспечивает питание схемы с обмотки 12 Т2 после отпускания кнопки SA1. Хотя R23, R26 обеспечивают электробезопасность, следует избегать касания жала паяльника и одновременного нажатия на кнопку запуска. После отпускания последней паяльник имеет полную гальваническую развязку от сети. К обмотке 12 трансформатора Т2 через R22 подключен светодиод HL1, он не только сигнализирует о включении паяльника, но и служит своеобразным индикатором режима работы термостабилизатора: при включении паяльника светодиод загорается с наибольшей яркостью (мощность максимальна), при нагреве жала до температуры стабилизации яркость свечения слегка уменьшается, сигнализируя о готовности паяльника к работе.

В устройстве можно применить резисторы МЛТ, указанной на схеме мощности. R19 - любой малогабаритный переменный. Следует учесть, что зависимость температуры от угла поворота ручки R19 будет такой же, как сопротивления, поэтому, если желательна линейная шкала температуры, используют резистор группы А. Конденсаторы С14, С15, С17, С18 типа K73-17; С12, С13, С16 - K50-27, К50-29, К50-35. Остальные - керамические. Транзисторы VT4, VT5 можно заменить на КТ858А, КТ859А, КТ872А и другие высоковольтные, микросхемы К561ЛА7, К561ТМ2 - на соответствующие им из серий 564, 164. Переключатель SA1 - любой малогабаритный без фиксации. Катушки L1, L2 намотаны на тороидальном магнитопроводе К16х10х4,5 из феррита марки М2000HM1 и содержат 20 витков сложенного вдвое провода ПЭЛШО-0,25.

Для трансформатора Т1 использован такой же сердечник, что и в L1, L2. Обмотка 1-2 содержит 150 витков провода ПЭЛШО-0,15, обмотки 3-4, 5-6 - по 14 витков ПЭЛШО-0,25. Трансформатор Т2 намотан на кольце К28х16х9 из феррита М2000HM1. Сначала наматывают обмотку 5-6 - 230 витков провода ПЭЛШО0,25. Обмотка 1-2 содержит 53 витка ПЭЛШО-0,15. Последней наматывают обмотку 3-4 проводом ПЭВ-2 1,0. Для паяльника с сопротивлением нагревательного элемента 15 Ом обмотка 3-4 содержит 42 витка, а максимальная мощность получается около 40 Вт. Чтобы от изготовленного блока можно было питать паяльники с другим сопротивлением нагревателя, обмотку 3-4 выполняют с отводами.

Конструкция блока питания произвольная. Все зависит от вкуса и способностей радиолюбителя. Мне удалось разместить устройство в корпусе размером 85х80х20 мм, склеенном из полистирола и закрывающемся металлической крышкой. Монтаж получился очень плотный - печатнонавесной. Электронный блок был предварительно собран, налажен и испытан на макетной плате.

Паяльник можно изготовить по технологии, описанной в [2]. Правда, на мой взгляд, выбор стойки-токоподвода электролампочки для изготовления термопары не совсем удачен: провод там слишком толстый и длина его недостаточна. Для этой цели удобнее использовать провод диаметром 0,2-0,3 мм.

Для налаживания устройства внешний источник постоянного тока 30-35 В подключают к конденсатору С13 ("плюс" источника - к "плюсу" С13), термопару паяльника - к гнездам 1-2 (в указанной полярности) разъема X1. Для регулировки температуры паяльника на его нагревательный элемент подают напряжение с ЛАТР. Сначала проводят балансировку ОУ резистором R11 и при необходимости корректировку коэффициента усиления подбором резисторов R5 и R6, сохраняя их равенство. При правильно установленном режиме напряжение на выводе 6 относительно вывода 4 DA1 изменяется с 10-11 В (при минимальной температуре жала паяльника) до 3-4 В (при максимальной). Для определения температуры можно, например, использовать плавление полиэтилена (нижний предел) и свинца (верхний). Далее с помощью осциллографа проверяют наличие в характерных точках соответствующих осциллограмм (рис.2). Особое внимание следует обратить на ширину импульсов (рис.2,д), которая соответствует защитному интервалу t3 - промежутку времени, когда транзисторы VT4 и VT5 закрыты, t3 устанавливают равным 4-5 мкс при холодном паяльнике подбором R16.

В заключение внешний источник питания отключают от С13, нагреватель паяльника подключают к гнездам 3-4 разъема X1 и, включив блок питания в сеть, запускают его нажатием кнопки SA1, при этом должен загореться светодиод HL1. Отвод обмотки 3-4 Т2 подбирают так, чтобы паяльник нагревался до рабочей температуры за 30-50 с, а блок питания находился в режиме стабилизации температуры в любом положении ручки регулятора R19. Убедиться в этом можно так. В установившемся режиме поворачивают ручку регулятора температуры на небольшой угол в одну, а затем в другую сторону, при этом яркость свечения светодиода в одном случае должна заметно уменьшаться, в другом увеличиваться.

Разместив устройство в корпусе, градуируют шкалу регулятора температуры.
