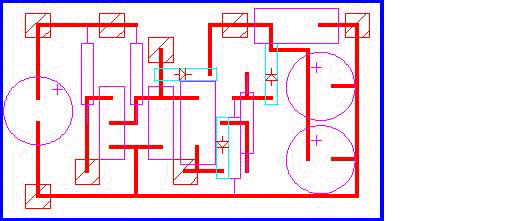

Преобразователь предназначен для питания радиоэлектронной аппаратуры с номинальным напряжением питания 5 … 9 вольт от батареи на 2 … 4.5 вольт, в том числе и для источников аварийного питания. Максимальная мощность преобразователя до 1.5 - 2 Вт, ток холостого хода при выходном напряжении 9 вольт и питании от источника 2.2 в составляет около 30-35 мА. КПД преобразователя при выходном напряжении 9 в и питании от источника 2.2 в около 75 %. Выходное напряжение преобразователя задается применяемым стабилитроном. Дроссель намотан на ферритовом кольце диаметром 10 мм и имеет 40 витков провода ПЭВТЛ - 0,35. Размер печатной платы 40х23 мм.

(нажмите для увеличения)

Автор: Сай Олег, (RA3XBJ); Публикация: Н. Большаков, rf.atnn.ru
