www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Мифы о заземлении и UPS

Энциклопедия радиоэлектроники и электротехники / Защита аппаратуры от аварийных режимов работы сети

Комментарии к статье Комментарии к статье

В последнее время в связи с большим распространением электронного оборудования, бурным развитием сетевых технологий, электронной коммерции и ежегодному росту денежного оборота в этой сфере, все большее число компаний на российском рынке признают, что финансовые и имидживые потери от сбоев в работе компьютерного оборудования становятся настолько ощутимыми и что вопрос обеспечения их безаварийной работы становится одним из наиболее приоритетных.

Исследование, проведенное Лондонской школой бизнеса совместно с компанией Connect, предоставляющей консалтинговые услуги в области ИТ, установило, что прямые потери компаний по всему миру, связанные со сбоями в работе технологий, составляют ежегодно 48 млрд. долл. /1/.

Возникает резонный вопрос, а что именно необходимо предпринять и какие технические решения воплотить в жизнь, чтобы обеспечить должный уровень работоспособности и помехоустойчивости подобных устройств. В нашей стране, из-за стремительного внедрения информационных технологий практически во все сферы бизнеса, персонал обслуживающий инженерные системы зданий оказался не готов к столь быстрому изменению ситуации, поэтому довольно быстро были найдены "простые решения" возникающих проблем. Происходит повсеместное внедрение источников бесперебойного питания (UPS), кроме того выполняются работы по разработке и монтажу "чистой системы заземления" для компьютерного и сетевого оборудования. К сожалению, подобные технические мероприятия не только не решают возложенные на них задачи, но в большинстве случаев приводят к обратному эффекту. Иными словами, позаимствованные российскими специалистами у зарубежных коллег технические решения, являются необходимыми, но далеко не достаточными, и поэтому зачастую оказываются не только ошибочными, с точки зрения безаварийной работы, но и опасными (с точки зрения обеспечения электро- и пожаробезопасности).

Мифы об UPS

Основное заблуждение по поводу установки источников бесперебойного питания сводится к концепции, которую проповедуют большинство российских компаний, предлагающих подобные и смежные им устройства на рынке. В целом эта концепция сводится к утверждению, что UPS "спасает" от всех существующих и возможных будущих проблем в системе электроснабжения. В связи с этим необходимо напомнить, что несмотря на постоянное техническое совершенствование выпускаемых устройств, основная функция источников бесперебойного питания заключается в защите оборудования от длительных перерывов в электроснабжении. В тоже время, основная задача, которая ставится перед системами бесперебойного питания - это результирующая надежность, которая подразумевает: гарантию сохранности данных, сохранности оборудования, а также гарантию защиты от простоев в работе.

Практика обследования систем бесперебойного электропитания ряда офисных зданий г. Москвы, а также международные стандарты и нормативная документация по этой тематике (МЭК, IEEE, ANSI, IEC) показывают, что для воплощения всех поставленных задач необходимо провести полномасштабное обследование системы электроснабжения здания. Кроме обязательных стандартных проверок: сопротивления изоляции, сопротивления петли фаза-ноль, проверки работоспособности автоматических выключателей, необходимо обследовать электроустановку здания на предмет наличия ошибок в выполнении системы заземления (что приводит к возникновению токов утечки), а также выполнить длительный мониторинг напряжений и токов, проанализировать существующую систему молниезащиты и систему защиты от грозовых и коммутационных перенапряжений.

Для чего это нужно? Во-первых, наличие токов утечки в системе электроснабжения здания приводит к искажению изображения на видеомониторах компьютеров, сбоям в работе оборудования и потере информации при передаче данных по сети. Во-вторых, неправильно выполненная система молниезащиты и система защиты от перенапряжений при определенном стечении обстоятельств (в результате прямого и/или удаленного удара молнии) почти гарантированно приведет к физическому выходу из строя электронного оборудования.

В нашей практике имел место случай, когда источник бесперебойного питания, установленный в офисном здании и питающий группу ответственных электропотребителей часто и необоснованно переходил на питание от аккумуляторных батарей. Длительный мониторинг питающего UPS напряжения не показал каких-либо значительных отклонений от нормы. Кроме того, было проведено обследование систем защитного зануления и заземления.

В ходе проверки были выявлены грубые ошибки в выполнении вышеуказанных систем, после их устранения и приведения в соответствие с требованиями отечественной и международной нормативной документации количество частых переключений источников бесперебойного питания на аккумуляторные батареи резко снизилось. Исходя из этого, можно сделать вывод о высокой чувствительности современных UPS средней и большой мощности к повышенному и изменяющемуся напряжению между системами рабочего и защитного заземления, вызванному Поскольку все вышеизложенные факторы прямо или косвенно влияют на предъявляемую ко всем электронным системам и оборудованию надежность, можно утверждать, что только после выполнения всего комплекса технических мероприятий целесообразно разрабатывать систему бесперебойного питания и принимать решение об установке тех или иных типов UPS в зависимости от характера и мощности установленных нагрузок здания, а также в соответствии с обеспечением необходимого уровня надежности.

Мифы о заземлении

В отличие от систем бесперебойного электропитания, применение которых является дополнительным средством обеспечения надежности, заземление прежде всего выполняет функции защиты людей от поражения электрическим током, а также обеспечивает пожаробезопасность зданий и сооружений. Сейчас все чаще выдвигаются предположения, что для нормального функционирования компьютерной техники, информационных сетей и систем связи необходимо применять отдельное, "чистое" заземление, изолированное от общей системы защитного заземления здания. Однако реализация этих решений является не только ошибочной и приводящей к выходу из строя электронных устройств, но в ряде случаев и опасной для здоровья и жизни людей.

Для того, чтобы развеять этот миф, рассмотрим простую ситуацию. Допустим что для заземления компьютерной техники в каком-либо помещении была выполнена "чистая" система заземления, т.е. все металлические корпуса компьютерной техники, сетевых и прочих устройств присоединены к выделенному контуру заземления не связанному с системой защитного заземления здания (рис. 1.).

Мифы о заземлении и UPS

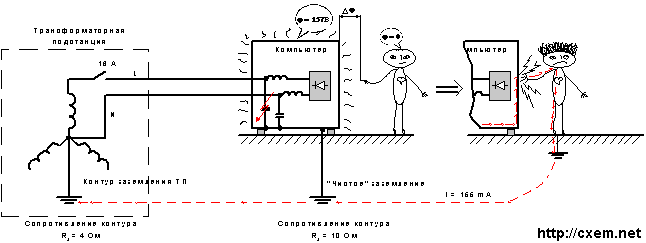

Рис. 1. Применение выделенного контура заземления на компьютерное оборудование очень опасно.

Рисунок иллюстрирует путь тока при коротком замыкании (КЗ) между фазным проводником, питающим компьютер и его корпусом, возникающее вследствие пробоя конденсатора в сетевом фильтре на входе в устройство. Обратный путь тока КЗ будет проходить через два контура: общий контур защитного заземления здания (ТП) и "компьютерное заземление". Сопротивление контура заземления трансформаторной подстанции (ТП) обычно составляет не более 4 Ом, сопротивление "чистого" заземления составляет порядка 10 Ом.

Поэтому, при питании оборудования напряжением 220 В максимальный ток КЗ протекающий по поврежденной линии составит:

Этого тока будет не достаточно для срабатывания автоматического выключателя, установленного на поврежденной линии. Если на линии установлен автоматический выключатель с номинальным током 16 А, то для быстрого отключения тока короткого замыкания должен сработать электромагнитный расцепитель, величина уставки которого находится в пределах от 45 до 100 А и более.

Следовательно, при протекании тока величиной 15,7 А устройство защиты просто "не поймет", что протекающий по нему ток является результатом аварийной ситуации в системе электроснабжения и не отключит поврежденную линию. При прикосновении к корпусу такого электрооборудования люди попадают под напряжение, кроме того небольшие по сечению соединительные провода и интерфейсные элементы оборудования будут интенсивно нагреваться. Нагрев происходит из-за разности потенциалов между корпусом и экранами сетевых кабелей, таким образом по ним будет протекать ток, что может привести к выходу их из строя и возгоранию.

Потенциал, который будет возникать на корпусе оборудования легко подсчитать следующим образом:

,

следовательно, при касании человеком корпуса возникнет разность потенциалов равная 157В и через человека (сопротивление которого, в среднем, равно 1 кОм) будет протекать ток:

Хотя поражение электрическим током зависит от множества факторов (состояние нервной системы, состояние кожи и т.д.), тем не менее из расчетов очевидно, что при неотпускающем токе 20-30мА /7/, протекающий через тело человека ток в 155мА - смертелен.

В то же время, существуют методы выполнения заземления, которые соответствуют всем нормам, являются безопасными и уменьшают разности потенциалов между корпусами электронного оборудования и близко расположенными заземленными объектами, а также обеспечивают стабильную работу оборудования. Главная идея заключается в том, что все заземляемые части оборудования, нулевые защитные проводники, металлические трубопроводы коммуникаций, металлические части каркаса здания, металлические части централизованных систем вентиляции и кондиционирования, заземляющие устройства системы молниезащиты, заземляющие проводники рабочего заземления, металлические оболочки телекоммуникационных и сетевых кабелей должны быть объединены в основную систему уравнивания потенциалов (рис. 2.). Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине /3/.

Мифы о заземлении и UPS

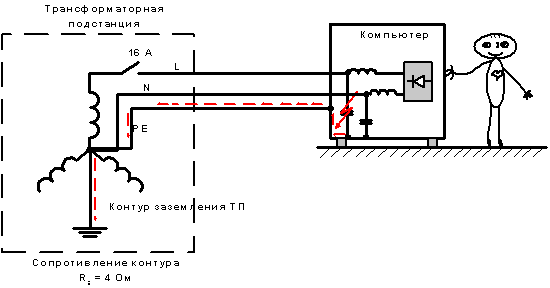

Рис. 2. Безопасная система заземления

Это соглашение минимизирует помехи, возникающие от протекания токов по системе заземления в аварийных режимах, обеспечивая тем самым надежное функционирование оборудования и безопасность людей. В этом случае по поврежденной линии будет протекать существенно больший ток (определяемый сопротивлением петли фаза-нуль), что позволит электромагнитному расцепителю автоматического выключателя быстро отключить поврежденную линию, а ток, протекающий это короткое время по системе заземления, равномерно растечется и не вызовет появления помех благодаря наличию системы уравнивания потенциалов.

Необходимо напомнить, что по системе заземления в нормальном режиме работы не должно протекать никаких токов. Тем не менее, имеются несколько источников вероятного появления помех в системе заземления, это перенапряжения, вызванные прямыми и/или удаленными ударами молнии, а также коммутациями в системе электроснабжения, кроме того могут возникать повреждения в измерительных цепях и цепях релейной защиты и автоматики. Не стоит также недооценивать токи утечки на металлоконструкции и трубопроводы здания. Если компьютер находится в помещении, по стенам, за потолком или под полом которого проходят кабельные линии с токами утечки, вызывающие повышенный уровень магнитного поля, то изображение на мониторе может заметно искажаться ("плыть" или "дрожать").

Известны случаи, когда картинка покрывается цветными пятнами различных оттенков, а иногда изображение полностью или частично пропадает на несколько секунд, и появляется вновь. Естественно, работать за таким монитором невозможно и вредно. Протекание токов по системе РЕ здания, а значит и по защитным экранам интерфейсных и сетевых кабелей компьютеров может вызывать сбои и "зависания" компьютерных сетей и невозможность нормальной работы другого офисного и электронного оборудования. Подобные проблемы возникают из-за изменения потенциала в системе защитного заземления, которая в свою очередь является системой опорного потенциала для компьютерной техники.

Кроме того, перенапряжения, вызванные прямыми и/или удаленными ударами молний, а также коммутациями в системе электроснабжения, могут инициировать помехи протекающие по системе опорного потенциала здания, эти помехи имеют разную частоту (от единиц Гц до десятков МГц) и в связи с этим в системе заземления, выполненной по одноточечному принципу (рис. 2) могут протекать значительные помехи, вызванные резонансными явлениями в защитных проводниках.

Для подавления высокочастотных помех основную систему защитного заземления можно дополнять установкой рабочего (функционального) заземления. Однако необходимо помнить, что функциональное заземление служит только для обеспечения работы оборудования, но ни в коем случае не для обеспечения электробезопасности. Поэтому использовать рабочее заземление в качестве единственной системы заземления категорически запрещается.
