Зарядные приставки для аккумуляторных батарей 6F22

Энциклопедия радиоэлектроники и электротехники / Зарядные устройства, аккумуляторы, гальванические элементы

Комментарии к статье Комментарии к статье

Для питания малогабаритной радиоэлектронной аппаратуры сегодня широко используют Ni-Cd и Ni-MH аккумуляторы типоразмеров АА и AAA. Менее распространены аккумуляторные батареи, применяемые взамен гальванических напряжением 9 В ("Крона", "Корунд"): отечественные Ni-Cd "Ника", 7Д-0,125 и зарубежные Ni-MH типоразмера 6F22 разных изготовителей (к этому же типоразмеру относятся батареи GP17R8H, GP17R9H и др. компании GP). Емкость названных батарей - 0,1...0,25 Ач, номинальное напряжение - 8,4...9,6 В, и для их зарядки требуются специализированные зарядные устройства, которые в продаже встречаются крайне редко (обычно возможность зарядки таких батарей имеется только в довольно дорогих универсальных устройствах). В публикуемой ниже статье описаны две приставки, позволяющие заряжать девятивольтные батареи от имеющегося источника питания.

Изготовить самостоятельно зарядное устройство (ЗУ) для аккумуляторных батарей типоразмера 6F22 можно на основе выпрямителя с гасящим конденсатором, но из-за гальванической связи с сетью оно может быть небезопасным в эксплуатации. ЗУ с понижающим трансформатором безопасно, но, во-первых, подходящего трансформатора может не оказаться ни дома, ни в магазине, и его придется наматывать самому, а во-вторых, габариты такого устройства будут больше. Возможный выход из положения - изготовить зарядную приставку к уже имеющемуся источнику, например, к лабораторному блоку питания с выходным напряжением 12 В или к ЗУ от сотового телефона (5 В). Схема зарядной приставки к стабилизированному источнику питания с выходным напряжением 12 В показана на рис. 1.

Зарядные приставки для аккумуляторных батарей 6F22
Рис. 1

Зарядный ток батареи аккумуляторов, подключенной к разъему Х1, устанавливают подстроечным резистором R8. Транзисторы VT1, VT2 и резисторы R4 - R7 образуют узел контроля тока зарядки. Диод VD1 предотвращает разрядку батареи через приставку и источник питания в случае, если последний будет отключен от сети или в ней пропадет напряжение. После подключения к приставке через заряжаемую батарею течет ток Iзар1, определяемый ее собственным напряжением UБ, напряжением источника питания Uпит сопротивлением резистора R3 и введенной части R8 (влияние шунтирующих его резисторов R6 и R7 можно не учитывать) и, наконец, падением напряжения UVD1 на диоде VD1: Iзар1 = (Uпит - UБ - UVD1)/(R3+R8). При разряженной до 7 В батарее этот ток не превышает 2,5 мА, поэтому падение напряжения на резисторе R8 недостаточно для открывания транзисторов VT1, VT2, светодиод HL1 не светит и транзистор VT3 закрыт. При нажатии на кнопку SB1 ("Пуск") транзистор VT3 открывается, и зарядный ток увеличивается до значения Iзар2 = (Uпит - UБ - UVD1 - UVT3)/R8, где UVT3 - падение напряжения на участке эмиттер-коллектор транзистора VT3. При этом напряжение на движке подстроечного резистора R6 возрастает настолько, что транзистор VT1 открывается, поэтому после отпускания кнопки оба названных транзистора остаются открытыми и начинается зарядка аккумуляторной батареи током 15...50 мА (в зависимости от введенного сопротивления подстроенного резистора R8).

Светодиод HL1 индицирует ход процесса. По мере зарядки напряжение батареи повышается, а зарядный ток и падение напряжения на резистор R8 уменьшаются. Когда напряжение батареи достигает примерно 10,5 В, транзистор VT1, а вслед за ним и VT3 закрываются, светодиод HL1 гаснет и зарядка батареи {прекращается. С этого момента через нее течет только незначительный ток Iзар3 (около 1 мА), определяемый в основном сопротивлением резистора R3. Если из-за неисправности батареи или замыкания выхода приставки ток в зарядной цепи превысит 50...60 мА, откроется транзистор VT2, транзисторы VT1, VT3 начнут закрываться и в результате выходной ток будет ограничен. Схема приставки к ЗУ сотового телефона показана на рис. 2.

Зарядные приставки для аккумуляторных батарей 6F22
Рис. 2

Это устройство представляет собой регулируемый повышающий преобразователь напряжения. На инверторах DD1.1-DD1.3 собран задающий генератор импульсов с частотой следования около 30 кГц, а на DD1.4-DD1.6 и транзисторе VT1 - формирователь управляющих импульсов для транзистора VT2, который работает в ключевом режиме. Импульсное напряжение, формируемое на его коллекторе, выпрямляется диодом VD1, конденсаторы С6, С7 - сглаживающие. После подключения к разъему Х1 аккумуляторная батарея начинает заряжаться через светодиод HL2 (он зажигается) и резистор R7. Если зарядный ток окажется больше 20.. .25 мА, падение напряжения на этом резисторе откроет транзистор VT1, он зашунтирует резистор R4 и длительность управляющих импульсов уменьшится, поэтому уменьшатся выпрямленное напряжение и зарядный ток. Так обеспечивается его стабилизация в процессе зарядки. При разряженной батарее транзистор VT3 закрыт и светодиод HL1 не светит. По мере ее зарядки ток через последовательную цепь VD2R9 увеличивается, падение напряжения на подстроечном резисторе R9 повышается и наступает момент, когда транзистор VT3 начинает открываться. В результате часть выходного тока выпрямителя начинает протекать через этот транзистор и светодиод HL1, а ток зарядки уменьшаться. Иными словами, яркость свечения светодиода HL1 постепенно возрастает, а светодиода HL2 - снижается. Последний продолжает слабо светиться и по окончании зарядки, так как через него протекает ток стабилитрона VD2 и небольшой (около 1 мА) ток зарядки, безопасный для батареи (она может оставаться подключенной к приставке неограниченное время). Чертеж печатной платы первой приставки изображен на рис. 3, а второй - на рис. 4.

Зарядные приставки для аккумуляторных батарей 6F22 Зарядные приставки для аккумуляторных батарей 6F22
Рис. 3

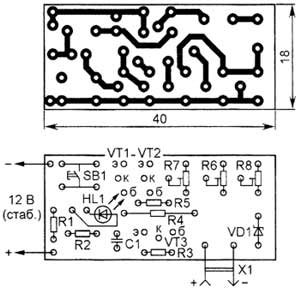

На них монтируют все детали, кроме разъемов для подключения аккумуляторной батареи и источника питания. Постоянные резисторы - Р1 -4, С2-23, подстроечные - СПЗ-19а, оксидные конденсаторы - импортные (например, серии ТК фирмы Jamicon), остальные - К10-17. Транзисторы структуры n-p-n могут быть серий КТ342, КТ3102, а p-n-p - серии КТ3107. Светодиоды - любые с прямым напряжением 1,8...2,5 В и максимально допустимым током до 25 мА. Возможная замена диода 1N5819 (см. рис. 1) - Д310, Д311, диода КД522Б (см. рис. 2) - КД521А, 1N5819, стабилитрона КС162А - КС175А, КС182А. Дроссель L1 (см. рис. 2) - ДМ-0,2, кнопка SB1 (см. рис. 1) - ПКн-159. Если режим ограничения выходного тока в первой приставке не нужен, элементы VT2, R5, R7 не устанавливают. Для подсоединения к приставкам заряжаемой батареи используют двухконтактные разъемы (аналогичные колодкам, применяемым в батареях этого типа), исключающие неправильное подключение, а для соединения с источником питания и ЗУ сотового телефона - соответствующие разъемы. Автор применял ЗУ с выходным напряжением 5 В, которое снабжено гнездом USB-A. Для стыковки с ним зарядная приставка была оборудована кабелем с вилкой USB-A, что позволило заряжать аккумуляторную батарею и от компьютера. Внешний вид смонтированных приставок показан на рис. 5 и 6.

Зарядные приставки для аккумуляторных батарей 6F22

Налаживают первую приставку в такой последовательности. Установив движки подстроечных резисторов R6 - R8 в нижнее (по схеме) положение, подключают к разъему Х1 разряженную батарею и соединенный последовательно с ней миллиамперметр с пределом измерения 100 мА. Включают источник питания и, нажав на кнопку SB1, резистором R8 устанавливают максимальный (начальный) ток зарядки (не более 50... 60 мА). Затем батарею заменяют постоянным резистором сопротивлением 100 Ом и, перемещая движок резистора R7, увеличивают ток на 10 мА по отношению к установленному ранее. Далее подключают свежезаряженную батарею (без миллиамперметра) и, медленно поворачивая движок подстроечного резистора R6, добиваются погасания светодиода HL1. После этого проводят несколько контрольных циклов зарядки и при необходимости повторяют налаживание.

Зарядные приставки для аккумуляторных батарей 6F22
Рис. 7

Вторую приставку налаживают следующим образом. Установив движок резистора R9 в нижнее (по схеме) положение, временно замыкают конденсатор С5 проволочной перемычкой. Затем, как и при налаживании первой приставки, к выходу подключают соединенные последовательно разряженную батарею и миллиамперметр. Включив источник питания, подстроенным резистором R2 устанавливают в зарядной цепи ток, превышающий на 10...20 % желаемый ток зарядки. После удаления перемычки с конденсатора С5 он должен уменьшиться. Требуемое значение устанавливают подборкой резистора R7 (Iзар ~ 0.6/R7). Затем подключают полностью заряженную батарею и резистором R9 устанавливают ток зарядки около 0,5 мА. При желании индикацию окончания зарядки батареи в этом ЗУ можно сделать более четкой. Для этого вместо транзистора VT3 и стабилитрона VD2 устанавливают параллельный стабилизатор напряжения KP142ЕН19 (рис. 7). Теперь через светодиод HL2 будет протекать только ток зарядки. Следует учесть, что номинальное напряжение некоторых аккумуляторных батарей этого типоразмера, в частности GP17R9H, - 9,6 В, и в заряженном состоянии напряжение на ней достигает 12 В, поэтому для ее зарядки с помощью первой приставки необходим источник питания напряжением 13,5 В.

Автор: И. Нечаев, г. Москва; Публикация: cxem.net

Смотрите другие статьи раздела Зарядные устройства, аккумуляторы, гальванические элементы.

Читайте и пишите полезные комментарии к этой статье.

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

журналы Новости электроники (годовые архивы)

журналы Электрик (годовые архивы)

книга Приклеиваемые тензодатчики сопротивления. Пучкин Б.И., 1966

книга Современная микросхемотехника. Алексенко А.Г., 1979

статья Автоматика и телемеханика. Автоматическое повторное включение (АПВ)

статья Сохранение рыбы

справочник Зарубежные микросхемы и транзисторы. Серия E

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][;)][roll][oops][cry][up][down][!][?]



Комментарии к статье:

Василий
При повторении первой приставки, напряжение заряженного аккумулятора выше 10.06 (рекомендовано 10,5 в) достичь не смог, сколько не гонял зарядку

Василий
А подключение TL431 вместо КР142ЕН19 такое же???
