www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Организация доступа к сетям операторов спутниковой связи

Энциклопедия радиоэлектроники и электротехники / Телефония

Комментарии к статье Комментарии к статье

Территория России характеризуется слаборазвитой инфраструктурой цифровых каналов связи, особенно наземных линий. На сегодняшний день наиболее распространенным, а иногда и единственным средством организации связи с высоким качеством является спутниковая связь. На территории России уже развернуто свыше 200 земных станций, работающих с геостационарными спутниками "Горизонт", что позволяет подключать пользователей, находящихся практически в любой точке России. В статье рассматривается, как эффективнее использовать полосы пропускания междугородных и международных линий связи для организации доступа к спутниковым системам и сетям с закрепленными (выделенными) каналами или многократным доступом с временным разделением каналов (Time Division Multiple Access - TDMА). Спектр предоставляемых услуг - передача речи и данных.

Российский рынок телекоммуникационных услуг растет с каждым годом. Увеличивается количество компаний, расширяется диапазон предложений и видов услуг, снижаются цены. Особенно это заметно в крупных городах России, где уже сейчас цифровые сети одной или нескольких компаний покрывают практически всю территорию города и любой желающий может получить весь спектр телекоммуникационных услуг, от установки простого телефона до выхода в сеть Интернет или другие информационные и финансовые сети. Если же необходимо связать по выделенному цифровому каналу офисы, находящиеся в разных городах или даже странах, либо получить доступ к телекоммуникационной сети, не представленной в вашем городе, то приходится обращаться не только к местным операторам, но и к операторам междугородной и международной связи (ММС).

Благодаря относительной развитости земных станций на территории России уже создается техническая возможность организации междугородных и международных цифровых каналов с помощью спутников. Но стоимость канала DS0 (64 кбит/с) в этом случае будет в 4...7 раз выше, чем канала с такой же скоростью, но в пределах города. На такие затраты могут пойти немногие потенциальные пользователи. Как же снизить затраты на междугородном или международном участке и таким образом расширить спектр пользователей?

Возможный вариант решения - объединение в городских наземных проводных сетях несколько низкоскоростных каналов пользователей в один канал DS0 (64 кбит/с) с последующей передачей его на спутниковую систему. Сказанное позволит значительно снизить стоимость организации канала в расчете на одного пользователя. Реализовать такую схему можно двумя способами:

  • для сетей коммутации каналов - использование цифровой компрессии речи и объединение низкоскоростных каналов речи/данных в один агрегатный (объединяющий несколько цифровых потоков в один);
  • для сетей Frame Relay, ATM и Х.25 - использование пакетной/кадровой коммутации с динамическим распределением полосы пропускания.

Как это решается компанией "Голден Лайн"?

Сеть компании "Голден Лайн", работающей на российском телекоммуникационном рынке уже 5 лет, - одна из самых крупных и разветвленных транспортных сетей в Москве. Основная задача сети - предоставление доступа к любым телекоммуникационным сетям и услугам, в частности, к операторам междугородной и международной связи (ММС) из любой точки Москвы. С этой целью организуются цифровые каналы связи со скоростями от 1,2 кбит/с до 2,048 Мбит/с, для соединений с сетями коммутации каналов, Х.25 и Frame Relay, a также до 155 Мбит/с по технологии ATM.

Сети пакетной коммутации Х.25 получили широкое распространение в 80-х годах и до сих пор используются во многих ведомственных структурах. Стандарт Х.25 был разработан МСЭ еще в 1976 г., он определяет интерфейс между оконечным оборудованием пользователя и аппаратурой передачи данных сети пакетной коммутации. За счет поддержки технологии обнаружения и коррекции ошибок он идеально подходит для передачи данных по линиям связи плохого качества. Высокоскоростная распределенная сеть Frame Relay и ATM обеспечивает подключение пользователей к операторам ММС непосредственно по этим технологиям. Именно поэтому эффективность использования этих каналов достигается за счет динамического распределения полосы пропускания. В статье этот вариант организации линий ММС не рассматривается, так как он связан с проектированием сетей пакетной и кадровой коммутации и требует отдельного изложения. Следует отметить, что сети Х.25 не поддерживают передачу речи из-за больших задержек.

Стремительно развивающаяся технология Frame Relay (ретрансляция кадров) - это современный протокол коммутации каналов, аналогичный Х.25, но использующий упрощенную процедуру установления и проверки качества соединений. Он разработан для работы на более высоких скоростях (до 34 Мбит/с) с малыми задержками (см. статью В. Неймана "Что такое ретрансляция кадров?" в журнале "Связь: средства и способы" № 3, 4/1998 г.). Для сетей Frame Relay качество соединений, особенно при передаче речи, зависит от многих факторов. Это:

  • функциональные характеристики пользовательского оборудования, позволяющие осуществлять сжатие речи, подавление эха и установку высшего приоритета для речевых кадров;
  • зависимость распределения полосы пропускания от количества соединений;
  • предоставление высшего приоритета и минимальных задержек для передачи речи в публичных сетях Frame Relay, через которые проходит канал. Эта спецификация стандартизирована совсем недавно и поддерживается далеко не всем оборудованием Frame Relay.

ATM (Асинхронная цифровая иерархия) - высокоскоростная технология передачи информации ячейками постоянного размера в 53 байта, что позволяет предоставлять услуги с различными видами трафика. ATM позволяет передавать и речь, и данные водном канале, т. е. поддерживать и постоянную, и переменную скорости передачи информации. ATM - идеальная универсальная среда передачи, где сочетаются все достоинства сетей выделенных каналов и сетей передачи данных с динамическим распределением полосы пропускания.

Но в мире глобальные сети ATM еще недостаточно развиты и слишком дороги для пользователей. Поэтому эта технология широко не применяется.

Для той категории пользователей, которым необходимо для передачи речи и данных на небольших скоростях постоянное высококачественное соединение, предлагается использовать компрессию речи и объединение нескольких каналов данных/речь в один канал на скорости 64 кбит/с. Здесь технология коммутации/мультиплексирования каналов наиболее надежна и проста в реализации, так как большинство сетей ММС используют тот же способ передачи информации. Качество передачи данных при этом не изменяется, качество же речи ухудшается незначительно.

Рассмотрим подробно технологию цифровой компрессии речи и формирования канала 64 кбит/с из нескольких низкоскоростных каналов речи и/или данных.

Оборудование, используемое "Голден Лайн" для реализации этой задачи, разработано фирмой Newbridge. Важным его преимуществом является то, что и компрессию речи с импульсно-кодовой модуляцией (ИКМ), и объединение каналов выполняет одно и тоже устройство - модуль, называемый цифровым сигнальным процессором (Digital Signal Processor -DSP). Каждый процессор имеет 6,10 или 20 цепей, каждая цепь может быть сконфигурирована как компрессор речи (Voice Compressor - VC) или как объединитель низкоскоростных каналов (Subrate Merger - SRM). В каждый узловой мультиплексор ввода/вывода можно установить до семи модулей DSP

Ниже описываются принципы работы и стандарты, поддерживаемые этим оборудованием.

Компрессия голоса

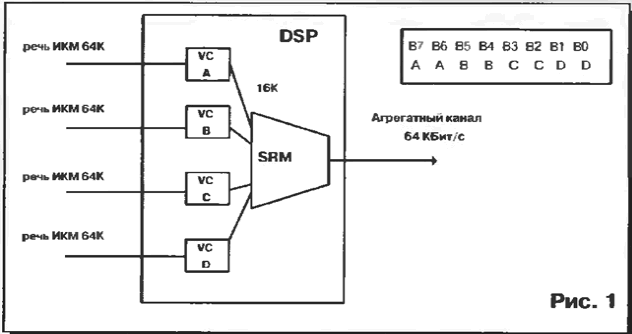

Как и большинство фирм-разработчиков телекоммуникационного оборудования, Newbridge поддерживает два метода сжатия речи - собственной разработки - HCV(8 и 16 кбит/с) и стандартный, по Рекомендациям Сектора технологии - МСЭ-Т. G.728 - LD-CELP 16 кбит/с и МСЭ-Т G.729 - A-CELP 8 кбит/с. Алгоритмы, разработанные Newbridge, позволяют наиболее гибко и эффективно использовать пропускную способность канала 64 кбит/с. Но при этом процедура компрессирования/декомпрессирования может осуществляться только на оборудовании Newbridge. Применяя стандартные алгоритмы преобразования речи, для декомпрессии может быть выбрано любое оборудование, поддерживающее эти методы. Качество скомпрессированной речи на скорости 16 кбит/с эквивалентно качеству на скорости 32 кбит/с при использовании адаптивной дифференциальной им-пульсно-кодовой модуляции (АДИКМ), применяемой в телефонии на междугородных линиях связи. А на скорости 8 кбит/с компрессия поддерживает речь "переговорного" качества (toll-quality speach).

Организация доступа к сетям операторов спутниковой связи

Таким образом, при использовании компрессии на скорости 8 кбит/с канал на скорости 64 кбит/с может содержать до восьми речевых каналов, а при 16 кбит/с - до четырех речевых каналов. Упаковка скомпрессированных каналов в канал 64 кбит/с осуществляется по методу "прозрачной" адаптации скоростей, не требующей информации о кадровой синхронизации и сигнализации. Канал 64 кбит/с состоит из восьми элементов на скорости 8 кбит/с с обозначениями от В7 до ВО. Скомпрессированная речь на скоростях 8 и 16 кбит/с размещается в соответствующем количестве элементов. Телефонная сигнализация передается внутри пользовательской информации. Такой метод передачи сигнализации называется "in-band". На рис. 1 показана схема объединения каналов и их размещение в агрегатном канале 64 кбит/с.

Объединение низкоскоростных каналов данных

Объединение низкоскоростных каналов данных со скоростями от 1,2 до 19,2 кбит/с происходит по тем же принципам и на том же оборудовании, что и объединение речевых каналов. Данные подаются сразу на объединитель низкоскоростных каналов SRM, где информация от нескольких пользователей группируется в один канал 64 кбит/с.

Фирма Newbridge предлагает два метода объединения каналов:

  • собственный - НСМ (High Capacity Multiplexing - высокоэффективное мультиплексирование), поддерживающий очень высокий коэффициент (98,75%) использования пропускной способности канала при цифровой передаче, а также мультиплексирование синхронных и асинхронных каналов данных и, при желании, позволяющий добавлять к пользовательской информации биты синхронизации и состояния управляющих сигналов;
  • стандартные - Х.50 и DDS.

Организация доступа к сетям операторов спутниковой связи

Х.50 - европейский стандарт мультиплексирования, разработанный в соответствии с Рекомендациями МСЭ-Т, описывающий механизм объединения нескольких синхронных низкоскоростных каналов в один канал 64 кбит/с. Стандарт принят для определения интерфейса между публичными сетями передачи данных на международном участке.

DDS - североамериканский стандарт, аналогичный Х.50, разработанный компанией AT&T и поддерживающий мультиплексирование синхронных' и асинхронных каналов данных. В таблице приведены данные по количеству низкоскоростных каналов, которые могут быть переданы в канале 64 кбит/с за один цикл кадра 2,048 Мбит/с (интерфейс, описанный в Рекомендации G.703 МСЭ-Т).

При сравнении очевидно, что использование способа мультиплексирования НСМ гораздо более эффективно, чем остальных.

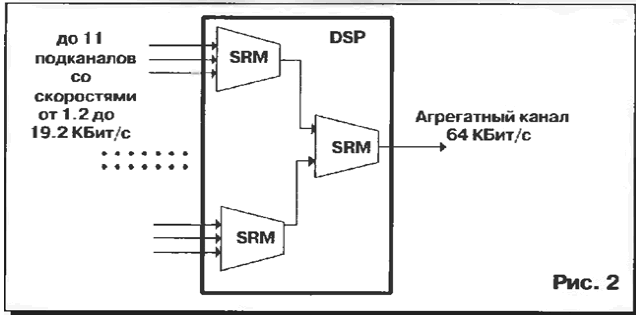

Схема организации мультиплексирования представлена на рис. 2.

Организация доступа к сетям операторов спутниковой связи

Организация доступа к операторам ММС

Приведенные выше методы эффективного использования пропускной способности канала 64 кбит/с позволяют разрабатывать различные схемы и проекты подключения пользователей к сетям спутниковой связи, при этом методами мультиплексирования в канале 64 кбит/с можно объединять и речь, и данные.

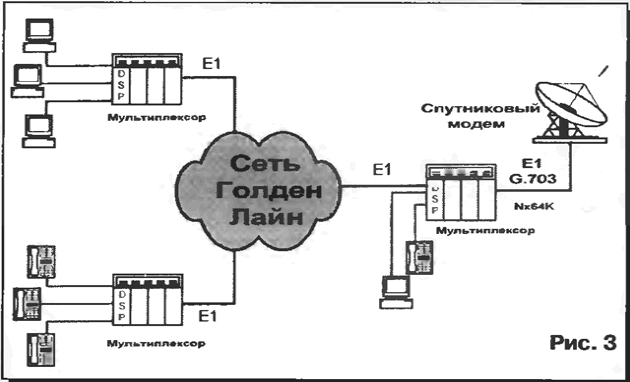

На рис. 3 показана схема реализации подключения пользователей к наземному узлу спутниковой связи.

Организация доступа к сетям операторов спутниковой связи

Интерфейс между мультиплексором ввода/вывода и спутниковой системой может быть выбран любой из описанных в Рекомендациях МСЭ-Т V.24, Х.21, V.35 или G.703. В случае использования стандарта G.703 возможно подключение до 30 агрегатных каналов на скорости 64 кбит/с в одном потоке 2,048 Мбит/с. Эти интерфейсы широко применяются в частных и публичных сетях передачи данных с временным разделением каналов и имеются практически в любом телекоммуникационном оборудовании - коммутаторах, мультиплексорах и маршрутизаторах. Спутниковая система или модем должны иметь модули для соединения с оконечным оборудованием данных с вышеперечисленными интерфейсами. Такими системами могут быть, например, пользовательская спутниковая станция VSAT-NEXTAR фирмы NEC или низкоскоростные спутниковые модемы SDM-100 фирмы EFData и DMD2401 фирмы Radyne.

В заключение отметим, что эффективное использование пропускной способности каналов ММС могло бы быть полезным многим операторам спутниковой связи для снижения тарифов на услуги и тем самым привлечения дополнительных клиентов. Подобная схема реализована и успешно работает в совместном проекте British Telecom и "Голден Лайн" по предоставлению речевых каналов с компрессией на скоростях 8 и 16 кбит/с московским банкам для выхода на лондонские биржи. Использование технологии передачи речи и данных в одном или двух каналах 64 кбит/с представляется оптимальным решением для организации корпоративных сетей компаний, имеющих представительства в разных городах и странах.

Автор: С.Ларюшкин, г.Москва
