www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Необычный режим работы полевого транзистора

Энциклопедия радиоэлектроники и электротехники / Радиолюбителю-конструктору

Комментарии к статье Комментарии к статье

Традиционная схемотехника линейных усилителей на полевых транзисторах с затвором в виде p-n-перехода (в дальнейшем для краткости называемом p-n-затвором) предусматривает в основном режим, когда рабочая точка находится в области обратного (закрывающего) смещения, т. е. при Uотс<Uзи<0. Вместе с тем, на сток-затворной характеристике транзистора этого класса есть область прямого смещения, при котором ток затвора еще не протекает. Несмотря на то что этот факт известен (cм. книгу П. Хоровица и У. Хил-ла "Искусство схемотехники", т. 1.- М.: Мир, 1986.), режим прямого смещения находит весьма ограниченное применение.

Проведенные автором исследования показали, что использование режима, в котором рабочая точка может находиться в зоне открывающего смещения, позволяет существенно упростить схемы узлов на полевых транзисторах. Применение таких схем рационально в тех случаях, когда требование минимальности числа элементов оправдывает необходимость подборки некоторых из них, т. е. в радиолюбительской практике и при разработке особо миниатюрных конструкций.

Необычный режим работы полевого транзистора

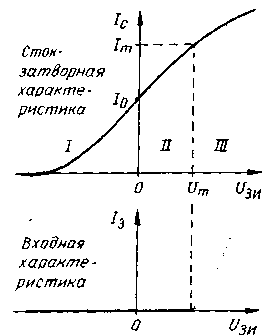

На рис. 1 представлены обобщенные сток-затворная и входная характеристики полевого транзистора с p-n-затвором. На этих вольт-амперных характеристиках - Iс=f(Uвх) и Iз=f(Uвх) - можно выделить три характерных зоны: 1 - закрывающего смещения Uзи, 2 - открывающего смещения, при котором ток затвора практически отсутствует, и 3 - открывающего смещения, обусловливающего существенный ток затвора.

Четкой границы между зонами 2 и 3 нет, поэтому для определенности примем в качестве условной границы между ними ординату, соответствующую току затвора 1 мкА - при таком токе сопротивление затвора еще весьма велико, и это значение может быть сравнительно просто измерено. Обозначим также символом Im ток стока на этой границе и прямое напряжение на затворе Um. При напряжении Uзи, большем граничного, ток затвора начинает резко увеличиваться и полевой транзистор теряет свое основное достоинство - высокое входное сопротивление. Поэтому работу в зоне 3 не рассматриваем.

Из изложенного ясно, что нет необходимости полностью исключать работу полевого транзистора в зоне прямого смещения, вполне достаточно, чтобы рабочая точка не переходила в зону 3, т. е. было выполнено условие Uзи<Um. Более того, принципиально возможна работа усилителен на транзисторе с прямым начальным напряжением на затворе. Проведенные исследования полевых транзисторов различных типов показали, что их напряжение Um в основном зависит от типа и в значительно меньшей степени от конкретного экземпляра. Оно находится в пределах от 0,3 В для КП302ГМ до 0,55 В для КП303А.

Несмотря на то, что расширение рабочего интервала напряжения Uзи из-за добавления зоны прямого смещения по абсолютной величине невелико, оно имеет очень важное значение, поскольку позволяет несколько иначе подойти к схемотехнике полевых транзисторов.

Как видно из рис. 1, сток-затворная характеристика переходит в зону 2 плавно, без излома. Суть физических процессов в транзисторе заключается в том, что при подаче на затвор прямого напряжения смещения происходит расширение канала и проводимость его увеличивается, транзистор начинает работать в режиме обогащения. Легко заметить, что с учетом зоны прямого смещения транзистор с p-n-затвором становится аналогичным по характеристикам транзистору с изолированным затвором и встроенным каналом, который способен работать при прямом и обратном смещении на затворе.

Отличие носит лишь количественный характер - у первого из них рабочая область зоны прямого смещения короче, так как ограничивается значением Um. Поэтому полевой транзистор с p-n-затвором можно применять в режимах, которые считались возможными только для транзисторов с изолированным затвором и встроенным каналом.

Наличие у транзисторов с изолированным затвором серьезных недостатков - значительного разброса характеристик, малой стойкости к действию статического электричества и ряда других - резко ограничивает область практического применения этих приборов даже при допустимости их индивидуальной подборки. Номенклатура выпускаемых в настоящее время транзисторов с p-n-затвором значительно шире, чем с изолированным, они более доступны и имеют меньший разброс характеристик. По указанным причинам транзисторы с p-n-затвором следует считать более предпочтительными.

Необычный режим работы полевого транзистора

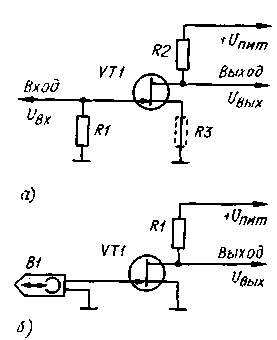

Рассмотрим некоторые варианты применения этих транзисторов с использованием режима прямого смещения на затворе. На рис. 2, а изображена схема линейного усилителя. Применение режима работы без начального смещения позволило исключить резистор автоматического смещения и блокировочный конденсатор в цепи истока транзистора VT1. Расчет ступени по постоянному току упрощается и сводится к определению сопротивления нагрузочного резистора R2 по формуле:

R2=(Uпит-Uвых о)/Io

где Uвых о - напряжение на выходе при отсутствии входного сигнала, a Iо - начальный ток транзистора.

При выборе Uвых o= 0,5 Uпит формула (1) упрощается и принимает вид: R2=Uпит/2Iо.

При разработке усилителей по этой схеме следует учитывать, что для транзисторов с начальным током стока в несколько десятков миллиампер возможно превышение их допустимой мощности.

Если необходимо уменьшить коэффициент усиления, в цепь истока включают резистор R3. Следует подчеркнуть, что в этом случае блокировочный конденсатор включать нельзя. Режим по переменному току рассчитывают по известным формулам; коэффициент усиления находят из выражения Кu= S • R2, где S - крутизна характеристики транзистора. Очевидно, что при Кu>10 в большинстве случаев усиление выходного сигнала по амплитуде до Uпит происходит при Uвх<Um, поэтому дополнительное смещение не требуется. Проведенные испытания ступени на транзисторе КПЗОЗА при Io=1,1мА, Uпит=12B, Uвых=6 В и R2=5,1 кОм показали, что Кu=10.

При необходимости увеличить допустимую амплитуду положительных значении напряжения на входе свыше Um в цепь истока требуется вместо резистора R3 включить диод (катодом к общему проводу). Напряжение прямого смещения для кремниевых диодов может находиться в пределах 0,4...0,8 В (в большинстве случаев 0,5...0,7 В) в зависимости от типа диода и тока истока транзистора. Для германиевых диодов аналогичные значения равны 0,2...0,6 В (0,3...0,5 В). При включении диода ток стока из-за закрывающего смещения уменьшается, поэтому для обеспечения прежнего режима по постоянному току необходимо увеличить сопротивление резистора R2. Это, в свою очередь, приводит к увеличению К„, так как крутизна уменьшается незначительно. Поскольку динамическое сопротивление диода мало, шунтиро-вание его конденсатором малоэффективно. Введение диода вызывает небольшое - не более чем на 10 % - уменьшение усиления.

Режим такой ступени по постоянному току рассчитывают по формуле (1), в которую вместо Io подставляют Ioд - ток стока при включенном в цепь истока диоде. Уменьшить при необходимости Кu можно включением последовательно с диодом резистора обратной связи.

Несмотря на наличие дополнительного диода, реализация такой схемы в ряде случаев является оправданной и по той причине, что приводит к уменьшению потребления тока и увеличению коэффициента усиления. Эти свойства особенно ценны для устройств с автономным питанием.

Как видно из изложенного, по работе ступень с диодом близка к классической с резистором смещения. Основное преимущество - отсутствие блокировочного конденсатора, что приводит также к расширению снизу рабочей частотной полосы вплоть до постоянного тока. Кроме того, упрощается расчет и налаживание устройств.

При работе этой ступени с трансформатором, катушкой связи, воспроизводящей головкой магнитофона и другими подобными источниками сигнала резистор R1 утечки не требуется и схема принимает предельно простой вид, показанный на рис. 2, б.

Необычный режим работы полевого транзистора

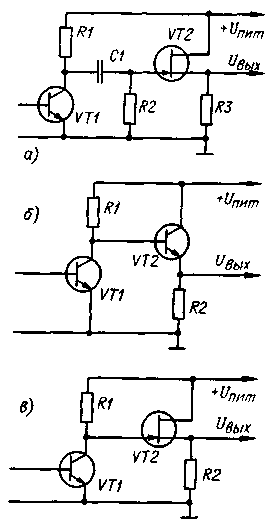

Рассмотренная выше возможность работы полевого транзистора с p-n-затвором при прямом смещении может быть эффективно применена и для построения другого важного класса устройств - истоковых повторителей. На рис. 3, а представлена традиционная схема истокового повторителя на транзисторе VT2. Основной недостаток этого узла - сравнительно узкие пределы выходного напряжения. От этого недостатка свободен традиционный эмиттерный повторитель (VT2, рис.3, б); кроме того, в нем меньше деталей. Но у эмиттерного повторителя сравнительно низкое входное сопротивление: Rвх=h21эRэ (h21э - статический коэффициент передачи тока транзистора; Rэ - сопротивление резистора в цепи эмиттера).

Все отмеченные противоречия полностью устраняются при прямом включении истокового повторителя, как показано на рис. 3, в. Здесь удачно сочетаются достоинства истокового и эмиттерного повторителей. Практического применения эта схема не находила, видимо, потому, что невозможно избежать прямого напряжения смещения на затворе. Но этого и не требуется, достаточно исключить работу транзистора в области прямого тока затвора (в зоне 3 на рис. 1). Эта задача решается довольно просто, что и позволяет применять такую схему на практике.

Передаточная характеристика истокового повторителя определяется общим выражением: Uвых=Uo+UвxKп, (2) где Uo - начальное выходное напряжение при Uвх=0; Kп - коэффициент передачи истокового повторителя.

Для работы повторителя в области закрывающего смещения на затворе необходимо, чтобы условие Uз<Uи (или Uвх<Uвых) выполнялось во всем интервале входного напряжения Uвх=O...Uпит. Граничный случай - Uвх= Uвых= Uпит. однако выполнить это условие невозможно, так как из-за падения напряжения в канале транзистора всегда Uвых<Uпит. Следовательно, режим прямого смещения затвора принципиально неизбежен.

Фактически же реальные требования менее жестки, так как достаточно выполнения более простого условия: Uси<Um. Полный расчет истокового повторителя весьма громоздок, поэтому можно рекомендовать ориентировочный расчет по формуле: RиIo>Uпит (Rи -сопротивление резистора в цепи истока). Учитывая ориентировочный характер расчета по этой формуле, отсутствие тока затвора при Uз=Uпит, следует проверить при макетировании узла микроамперметром с током полного отклонения стрелки не более 100 мкА. Выходное напряжение такого истокового повторителя находится в пределах Uo...(Uпит-Uси).

Необычный режим работы полевого транзистора

Экспериментально снятые при Uпит=12B зависимости Uвых=f(Uвх) для транзисторов КПЗОЗА и КПЗОЗЕ при разных значениях сопротивления Rи показаны на рис. 4. Как видно из графиков, возможно обеспечить линейность передаточной характеристики в пределах от Uвыхо (при Uвх=0) до (Uпит- -1) В. Для расширения этого участка следует, в первую очередь, уменьшить Uo, для чего нужно применять транзисторы с минимальным значением Uотc, а затем подобрать оптимальное сопротивление резистора Rи (R2-на схеме рис. 3, в). Звездочкой на графиках отмечены точки, где ток Iз достигает значения 1 мкА.

В качестве примера практического применения описанного режима линейного усиления на рис. 5 изображена схема двуканального смесителя сигналов 3Ч; вообще же число каналов ничем не лимитировано и может быть любым. Сопротивление резистора R3 определяют по формуле (1), в которую вместо Io подставляют Iод n, где n - число каналов.

Необычный режим работы полевого транзистора

В устройстве желательно применять транзисторы с близкими значениями Uотс и Io (или Iод), однако вполне допустим разброс этих параметров до 50...100 %, так как разницу усиления по каналам легко компенсировать входными регуляторами R1, R5. Следует обязательно проверить, чтобы ни один из каналов не входил в режим амплитудного ограничения в рабочем интервале входного напряжения. При использовании кремниевого диода допустимая амплитуда положительной полуволны на затворе каждого полевого транзистора - не менее 1 В.

При работе одного канала при напряжении питания Uпит=9 В, выходном напряжении Uвых=0,1 В (действующее значение), частоте сигнала fс=0,1 кГц коэффициент усиления смесителя примерно равен 3, а по уровню нелинейных искажений он не уступает построенному по классической схемотехнике.

Автор: А. Межлумян, г. Москва; Публикация: Н. Большаков, rf.atnn.ru
