www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Автомобильный радиосторож. Часть 2

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Охранные устройства и сигнализация

Комментарии к статье Комментарии к статье

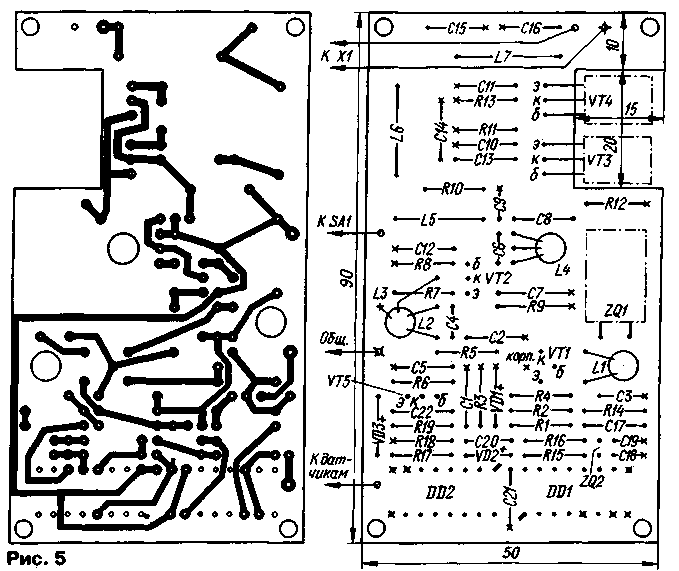

Передатчик собран на печатной плате из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж платы представлен на рис. 5. Со стороны компонентов фольга сохранена и служит общим проводом. Часть выводов припаяна к общему проводу без отверстий. Для остальных выводов просверлены сквозные отверстия и со стороны общего провода раззенкованы. Все точки пайки к общему проводу помечены на чертеже крестами. Отверстия под "заземляемые" выводы микросхем зенковать не нужно.

Автомобильный радиосторож
Рис.5

В точках соединения платы с антенным разъемом Х1, источником питания и датчиками в отверстия впрессованы и опаяны луженые штыри диаметром 1 мм. В качестве штырей удобно использовать контакты от разъема 2РМ.

Транзисторы VT3 и VT4 впаяны со стороны печатных проводников, выводы нужно предварительно отогнуть под прямым углом. При окончательной сборке передатчика транзисторы привинчивают к металлическому кожуху прибора, служащему для них теплоотводом. Изолируют их от кожуха тонкими слюдяными прокладками.

В передатчике использованы резисторы МТ и МЛТ, конденсаторы КМ-5 и КМ-6. Транзистор КТ315В можно заменить на любой кремниевый маломощный структуры n-p-n, а транзистор КТ368А - на любой из серий КТ316, КТ325. Вместо КТ646А подойдут транзисторы серий КТ603 и КТ608, но придется преодолевать сложности отведения тепла.

Диоды VD2 и VD3 - любые кремниевые маломощные. Варикап KB 110А заменим на КВ109, КВ124, Д901 с любым буквенным индексом. Кварцевый резонатор ZQ1 - стандартный, в металлическом уплощенном корпусе, a ZQ2 - в цилиндрическом миниатюрном корпусе, от наручных часов.

Катушки L1, L2L3 и L4 намотаны виток к витку на трех полистироловых каркасах диаметром 5 мм, снабжены подстроечниками из карбонильного железа. Катушка L1 содержит 25 витков провода ПЭВ-2 0,25, катушки L2, L4 -12 витков, a L3 - 3 витка такого же провода. Катушка L3 намотана поверх L2, а L4 имеет отвод от третьего сверху по схеме витка.

Дроссель L5 намотан на кольце типоразмера К10х6х3 из феррита 600НН. Обмотка содержит 15 витков провода ПЭВ-2 0,15. Катушки L6 и L7 - бескаркасные, намотаны виток к витку на оправке диаметром 8 мм и содержат по 5 и 9 витков провода ПЭВ-2 0,8 соответственно.

Передатчик смонтирован в металлической коробке размерами 110х60х45 мм. На стенках корпуса установлены выключатель питания (SA1), высокочастотный разъем СР-50-73ФВ (Х1) и четырехконтактный разъем 2РМ (на схеме рис. 1 не показан) для подключения источника питания и датчиков.

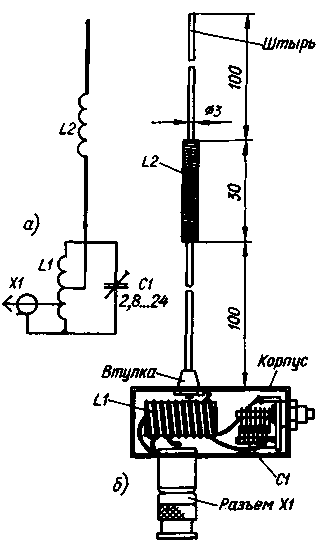

Электрическая схема малогабаритной штыревой спиральной антенны нормального излучения [3], рассчитанной для совместной работы с передатчиком, показана на рис. 6,а, а ее конструкция - на рис. 6,б. На корпусе кабельной колодки разъема СР-50-73ФВ укрепляют небольшую пластиковую коробку (ее размеры некритичны), в которую устанавливают LC-контур, состоящий из катушки L1 и подстроечного конденсатора С1 с воздушным диэлектриком.

Автомобильный радиосторож
Рис.6

Катушка L1 намотана с шагом 2 мм медным посеребренным проводом диаметром 1 мм на керамическом каркасе диаметром 10 мм. Число витков - 15. Места отводов определяют при налаживании системы. Конденсатор С1 - 1КПВМ.

Удлинительная катушка L2 намотана виток к витку на каркасе диаметром 6 мм из органического стекла. Она содержит 130 витков провода ПЭВ-2 0,15. В торцах каркаса фиксированы на резьбе два латунных штыря. Нижний конец нижнего по рисунку штыря ввинчен в отверстие латунной втулки, укрепленной на верхней стенке пластиковой коробки.

Приемник собран на печатной плате из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж платы показан на рис. 7. Так же, как на плате передатчика, под элементами высокочастотной части приемника фольга сохранена и играет роль общего провода. Сохранена и фольговая рамка вокруг цифрового узла. Для соединения платы с антенной, звукоизлучателем BF1 и разъемом источника питания в нее так же, как и в передатчике, впрессованы и опаяны контактные штыри диаметром 1 мм.

Автомобильный радиосторож
Рис.7

Следует обратить внимание, что ряд монтажных точек платы, относящихся к цифровому узлу, необходимо пропаять с обеих ее сторон. В двух точках - они имеют на чертеже не круглую, а квадратную форму - надо предварительно вставить в отверстия короткие проволочные перемычки.

В приемнике использованы резисторы МТ и МЛТ; оксидные конденсаторы - К53-19, остальные - КМ-5 и КМ-6. Возможно применение деталей других типов. Транзисторы КП303Б можно заменить на один двузатворный, например, КП350Б. Диоды VD1 и VD2 - любые кремниевые высокочастотные или импульсные, остальные - кремниевые маломощные. Вместо ФП1П1-060.1 годятся и другие пьезофильтры на эту частоту, имеющие полосу пропускания не менее 3 кГц, например, ФП1П-60, ФП1П-61. Кварцевый резонатор ZQ3 - миниатюрный, в цилиндрическом корпусе.

Катушки L1 L2 и L3L4 намотаны на двух одинаковых полистироловых каркасах диаметром 5 мм, снабженных подстроечниками из карбонильного железа. Катушки L2 и L3 содержат по 18 витков провода ПЭВ-2 0,33, намотка виток к витку. Катушки связи L1 и L4 - по 3 витка провода ПЭВШО 0,2 - намотаны поверх своих контурных со стороны заземленного вывода катушки L2 и со стороны вывода катушки L3, соединенного с плюсовым проводом питания. Катушка L5 использована промышленного изготовления индуктивностью 120 мкГн с подстроечником. Самостоятельно ее можно намотать в броневом магнитопроводе СБ-9а, число витков - 80, провод - ПЭВ-2 0.1.

Плата установлена в пластмассовый корпус от карманного приемника размерами 140х80х40 мм. Антенна - телескопическая длиной около 50 см. Для питания приемника использован выносной сетевой блок с выходным напряжением 12В, дополненный стабилизатором напряжения на микросхеме КР142ЕН8А и выходным оксидным конденсатором емкостью 10 мкф на напряжение не менее 16 В. Для уменьшения мультипликативных помех оба вывода вторичной обмотки сетевого трансформатора блока соединены с его выходным минусовым проводом через керамические конденсаторы емкостью 0,1 мкф. Для автономного питания приемника может быть применена аккумуляторная батарея 7Д-0,115-У 1.1.

Собирать и налаживать систему следует в определенном порядке. Сначала и в передатчике, и в приемнике собирают цифровую часть, но без резистора R17 в приемнике, а в передатчике дополнительно устанавливают резисторы R4, R5 и R7. Соединяют цепи питания передатчика и приемника, коллектор транзистора VT5 передатчика подключают ко входам элемента DD5.1 приемника.

При подаче напряжения питания может включиться, а может и не включиться звуковой сигнал, однако с приходом первого импульса передатчика должен на короткое время вспыхнуть светодиод HL1 и зазвучать (или продолжать звучать) сигнал. Через 16 с светодиод HL1 должен вспыхнуть повторно, а сигнал - прекратиться. Далее светодиод должен включаться на 1 с каждые 16 с, а звуковой сигнал - оставаться выключенным. I

Затем в паузе между импульсами следует замкнуть конденсатор С31 приемника, что будет имитировать переход передатчика в непрерывный режим. Сразу должен зазвучать сигнал. Разомкнуть конденсатор С31 и убедиться, что после прохождения двух импульсов с передатчика (это хорошо видно по вспышкам светодиода HL1) звуковой сигнал прекращается. Отключить входы элемента DD5.1 приемника от коллектора транзистора VT5 передатчика - не позднее, чем через 15 с должен снова зазвучать сигнал.

Далее устанавливают в передатчике резисторы R1-R3, R14, а в приемнике - R7-R9, R17, конденсаторы С21, С22 и компаратор DA3. В общую точку резисторов R7 и R8 приемника через кнопку подают с общей точки резисторов R2 и R3 передатчика импульсы с частотой 1024 Гц. При замыкании и размыкании контактов кнопки должен соответственно включаться и выключаться светодиод HL1 с небольшой задержкой (она должна быть заметной на глаз).

Если узлы не работают так, как описано, неисправности следует искать, как обычно, при налаживании цифровых устройств - проверить работу кварцованных генераторов, правильность деления частоты в счетчиках и формирования соответствующих сигналов и т. д. Если при манипуляции кнопкой импульсного сигнала частотой 1024 Гц не включается светодиод, подбирают резистор R19 и, возможно, R20. Для удобства точной подборки резистора R19 он "разбит" на две части (и на плате для них предусмотрены места), соотносящиеся по сопротивлению как 9:1.

После полной сборки устройства настройку радиоканала следует начать с передатчика. Временной перемычкой соединяют эмиттер и коллектор транзистора VT5, а в качестве эквивалента антенны выход передатчика нагружают резистором сопротивлением 51 Ом мощностью 2 Вт. На время настройки транзисторы VT3 и VT4 должны быть установлены на пластинчатый дюралюминиевый или медный теплоотвод размерами не менее 100х60 мм.

Подав на передатчик напряжение питания и вращая подстроечник катушки L2, добиваются генерации. При этом на базе транзистора VT2 должно присутствовать ВЧ напряжение 0,6 В. Его измеряют широкополосным осциллографом или высокочастотным вольтметром. Буферную ступень на транзисторе VT2 настраивают вращением подстроечника катушки 1-4до получения максимальной амплитуды на коллекторе транзистора VT2 (не менее 5 В). При этом на базе транзисторов VT3 и VT4 должно быть напряжение не менее 2 В. Растягивая и сжимая витки катушек L6 и L7, добиваются максимального напряжения на эквиваленте антенны - 10...12 В. Настройку передатчика уточняют в том же порядке после его установки в корпус.

Затем настраивают передающую антенну. В середине металлической пластины (можно использовать и фольгированный стеклотекстолит) размерами не менее 250х250 мм устанавливают гнездо разъема СР-50-73ФВ и соединяют его с выходом передатчика кабелем, которым антенну будут подключать к нему на автомобиле. Устанавливают антенну штыревой частью разъема в гнездовую и включают передатчик на работу в непрерывном режиме. Контроль максимума измерения ведут по индикатору напряженности поля. Можно использовать простой волномер [5], подключив к его выходу малогабаритный микроамперметр.

Контур L1C1 антенны настраивают в резонанс по максимуму показаний. Далее подбирают место отвода от катушки в сторону передатчика (2...3 витка) и в сторону штыря (6...10 витков), также добиваясь наибольшей напряженности поля. После установки антенны в автомобиль настройку контура L1C1 уточняют.

Для налаживания приемника желательно воспользоваться широкополосным осциллографом. Работу начинают с усилителя ПЧ. Подают сигнал частотой 465 кГц с девиацией 3 кГц на вход микросхемы DA2 (выв. 13) и настраивают контур L5C14 вращением подстроечника катушки L5дo получения наилучшей прямоугольности и скважности импульсов, равной двум, на выходе микросхемы DA2. Если будет обнаружено самовозбуждение микросхемы DA2, катушку L5 следует зашунтировать маломощным резистором сопротивлением 5...10 кОм.

Затем проверяют работу гетеродина. При необходимости подбирают конденсаторы С6-С8 до получения устойчивой генерации на третьей механической гармонике кварцевого резонатора ZQ1.

Далее проверяют напряжение на истоке транзистора VT2, оно должно быть в пределах 0,3...0,5 В. Подав сигнал с рабочей частотой на вход приемника, вращением подстроечников катушек контуров L2C3 и L3C4 настраивают контуры в резонанс, ориентируясь на получение максимальной чувствительности приемника (около 0,5 мкВ).

При отсутствии генератора сигналов его можно заменить настроенным передатчиком без антенны, нагрузив его упомянутым выше резистором сопротивлением 51 Ом. Располагают передатчик сначала рядом с приемником, а по мере настройки отдаляют передатчик на максимальное расстояние, контролируя прием сигнала по осциллографу, подключенному к выходу микросхемы DA2, или по свечению светодиода HL1.

Передатчик довольно экономичен - полностью заряженной автомобильной аккумуляторной батареи емкостью 55 А-ч хватает на три месяца его непрерывной работы в дежурном режиме.

Описанный радиосторож эксплуатируется более трех лет и однажды уже помог предотвратить проникновение злоумышленников в автомобиль.

Много полезной информации по построению радиоканала автомобильного сторожевого устройства и по различным конструктивным вариантам антенн передатчика и приемника содержится в публикациях [1; 6-8].

Литература

5. Голубев О. Простой волномер. - Радио, 1998,№ 10, с. 102.
6. Виноградов Ю. Радиоканал охранной сигнализации. Приемный блок. - Радио, 1995, № 4, с. 47-50.
7. Виноградов Ю. Дисковая антенна в диапазоне 27 МГц. - Радио, 1997, № 2, с. 70.
8. Виноградов Ю. Си-Би антенна на окне. - Радио,1998,№ 4,с. 80. Радио 5/2000, с.44-46

Автор: С. Бирюков, г. Москва; Публикация: Н. Большаков, rf.atnn.ru
