www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

ШИ регулятор мощности электродвигателей

Энциклопедия радиоэлектроники и электротехники / Регуляторы мощности, термометры, термостабилизаторы

Комментарии к статье Комментарии к статье

В последние годы становится популярным увлечение любительской сборкой электрифицированного транспорта и переоборудованием автомобилей для перевода их на электрическую тягу. На этом пути энтузиастов ожидает немало трудностей. Так, например, один из сложных и дорогих узлов подобных транспортных средств - устройство управления электродвигателями, - скорее всего, придется разрабатывать и изготовлять самостоятельно. Остается добавить, что практической литературы на тему управления большим током крайне мало. Помещенная ниже статья должна помочь в решении ряда вопросов в указанной области конструирования.

При разработке описываемого ниже устройства использован опыт одного из пионеров электромобилестроения [1]. Устройство поможет электрифицировать игрушки, скутеры, мощные вентиляторы, создавать электроприводы мощностью до 5 кВт напряжением до 150 В.

Мощность представляемого вниманию читателей ШИ регулятора позволяет приводить в действие электродвигатель транспортного средства весовой категории "Жигули"-классика. Схема устройства допускает увеличение мощности управляемых устройств путем замены радиоэлементов на более мощные с соблюдением рекомендаций, изложенных в статье.

ШИ регулятор мощности электродвигателей

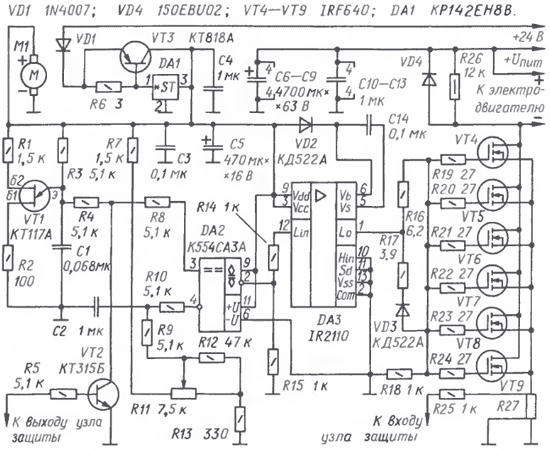

Рис. 1

Регулятор, схема которого показана на рис. 1, состоит из четырех узлов: задающего генератора на транзисторе VT1, формирователя управляющих импульсов, собранного на микросхемах DA2, DA3, мощного коммутатора тока на транзисторах VT4-VT9, блока питания VD1, R6, VT3, DA1. Регулятор питается от двух источников: один - напряжением от 20 до 30 В для питания слаботочной части устройства, второй - до 150 В для питания нагрузки. Устройство имеет вход сигнала для блокировки регулятора и выход на внешний узел защиты, формирующий этот сигнал. Тяговый электродвигатель включают последовательно с коммутатором тока.

Частотозадающим элементом регулятора служит генератор пилообразных импульсов на транзисторе VT1. Частоту 3...4 кГц определяет цепь R3C1. Импульсы поступают на неинвертирующий вход компаратора DA2, а на инвертирующий подано напряжение с движка резистора R11, управляющего частотой вращения ротора электродвигателя. В качестве этого резистора использован датчик положения дроссельной заслонки от автомобилей ВАЗ десятой серии. Сопротивление датчика изменяется от 0 до 7,5 кОм.

В датчике в цепи ползунка имеется встроенный резистор сопротивлением 1,5 кОм. В дополнение к нему в ШИ регуляторе в эту цепь добавлены резистор R9 и конденсатор С2 для уменьшения влияния "дребезга" контакта движка и увеличения плавности регулирования. В процессе эксплуатации на конкретном оборудовании может потребоваться подборка элементов этой цепи для получения нужной динамики процесса. Критерием удовлетворительной динамики в случае с электромобилем служат плавные разгон (при перемещении движка резистора R11 влево по схеме) и торможение (то же - вправо) машины, а также значение максимального тока через электродвигатель.

ШИ регулятор мощности электродвигателей

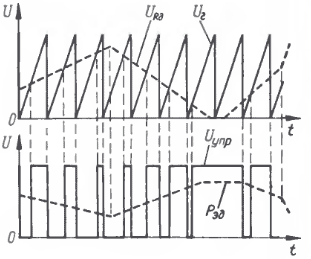

Рис.2

На рис. 2 вверху упрощенно показаны импульсы Uг генератора и напряжение URд, снимаемое с движка резистора R11.

Как показывает практический опыт применения регулятора, для ускорения процесса торможения электродвигателя бывает целесообразно зашунтировать резистор R9 диодом КД522А, подключив его анодом к точке соединения резистора R9 и конденсатора С2 для ускорения разрядки этого конденсатора. Резистор R12 служит для предотвращения аварийной ситуации при случайном отключении резистора R11 или обрыве проводов, соединяющих его с регулятором.

На выходе компаратора DA2 получаем последовательность импульсов Uynp (рис. 2) длительностью, задаваемой резистором R11. Затем сигнал поступает на усилитель-формирователь DA3, вырабатывающий импульсы с фронтом и спадом длительностью не более 120 не, и далее - в цепь затвора блока мощных полевых переключательных транзисторов VT4-VT9. Резисторы R19-R24 выравнивают значения тока зарядки емкости затвора транзисторов. Импульс зарядного тока может достигать сотен миллиампер. При закрывании транзисторов разрядный ток протекает через резисторы R19-R24, резистор R16, цепь VD3R17 и выход усилителя DA3.

Скорость закрывания транзисторов важна не менее скорости открывания - от этого зависит степень их нагревания. При налаживании устройства необходимо контролировать напряжение управляющих импульсов на затворе мощных транзисторов - оно не должно быть менее 10 В - для исключения их перехода в линейный режим.

Напряжение питания нагрузки зависит от характеристик применяемого электродвигателя, но не должно превышать номинального напряжения сток-исток транзисторов. Для блока транзисторов IRF640 максимальное напряжение - 150 В при суммарном токе нагрузки до 80 А.

Характер изменения мощности Рэд электродвигателя от изменения напряжения на движке управляющего резистора R11 упрощенно показан на рис. 2.

Исходное положение движка этого резистора - крайнее правое по схеме. При этом управляющие импульсы отсутствуют, полевые транзисторы VT4- VT9 закрыты, нагрузка обесточена.

Для питания слаботочной части устройства удобно использовать часть напряжения питания нагрузки, особенно если электродвигатель питается от батареи аккумуляторов. Но этот способ требует тщательных испытаний регулятора до установки на машину, так как сопротивление общего провода питания может отрицательно повлиять на качество работы регулятора в целом.

При эксплуатации устройства желательно предусмотреть защиту транзисторов от линейного режима и перегрузки по току. Переход транзисторов из переключательного режима в усилительный приводит к их быстрому перегреву и последующему разрушению. Используемые в регуляторе транзисторы способны выдерживать перегрузки и замыкания в нагрузке в течение десятков микросекунд, не дольше. Поэтому с целью сохранения регулятора даже в аварийных ситуациях целесообразно использовать устройство защиты. Для его подключения предусмотрены два вывода - верхний по схеме зажим шунта R27 в цепи нагрузки (с ограничительным резистором R25) и вход блокирующего устройства (VT2) формирователя импульсов. Узел защиты должен формировать сигнал, удерживающий транзистор VT2 открытым до устранения причины аварии, и контролировать ток в цепи питания нагрузки, предохраняя мощные транзисторы от перехода в линейный режим и перегревания.

Устройство узла защиты в этой статье не рассматривается.

В простейших устройствах управления, не требующих защиты или когда вероятность возникновения аварийной ситуации мала, транзистор VT2, резисторы R5 и R25 и шунт R27 можно не устанавливать.

Мощные транзисторы защищены диодом VD4 от всплесков напряжения при разрыве цепи нагрузки. Его максимальное обратное напряжение не должно быть менее напряжения питания, а прямой ток - менее номинального тока двигателя. Здесь подойдут отечественные диоды ДЧ151-125 или импортные 150EBU02.

При питании устройства от аккумуляторной батареи ее следует блокировать конденсаторами С6-С13 общей емкостью из расчета 10 000 мкФ на один киловатт мощности нагрузки с целью уменьшения разрушающего действия тока высокой частоты на батарею. Номинальное напряжение конденсаторов - не менее напряжения батареи.

Генератор, компаратор, формирователь импульсов и вентилятор М1 питаются напряжением 15 В от блока, состоящего из стабилизатора DA1 и усилителя тока на транзисторе VT3. Транзистор и стабилизатор необходимо устанавливать на теплоотводы с эффективной площадью не менее 20 см . В случае, если в устройстве мощные транзисторы установлены на теплоотводы, обеспечивающие их необходимое охлаждение, можно обойтись без вентилятора М1.

ШИ регулятор мощности электродвигателей

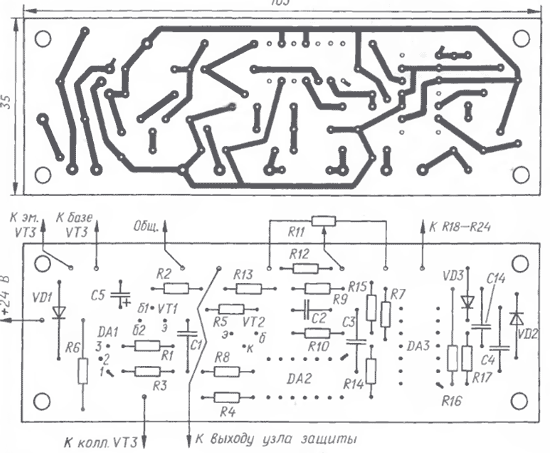

Рис. 3

Слаботочная часть устройства размещена на печатной плате рис. 3.

Мощные транзисторы VT4-VT9 подбирают под конкретную нагрузку. При этом число транзисторов, подключаемых к усилителю-формирователю DA3, должно соответствовать его выходным характеристикам [2, 3]. Как показывает опыт, при разработке ШИ регулятора необходимо предусматривать запас перегрузки по току. Это вызвано конструктивным исполнением транзисторов. Несмотря на заявленное значение тока, сечение выводов транзисторов ему не соответствует. Падение напряжения на выводах транзисторов сечением 1,3 мм2, а соответственно, и рассеиваемая энергия расточительно велики. Плотность тока в выводах транзисторов не должна превышать 15...20 А/мм2.

В регуляторе применены транзисторы IRF640 на ток 18 А и напряжение 200 В. Устройство было испытано также с транзисторами IRF3710 (100 В, 57 А), IRF3205 (55 В, 110 A), IRF3808 (75 В, 140 А) для управления электродвигателем мощностью 3 кВт и напряжением питания 48 В.

Сигнал управления на выходные транзисторы рекомендуется передавать по витой паре проводов непосредственно на затвор и исток [4]. Не следует пропускать ток управления транзисторов через общий провод устройства из-за опасности проникновения коммутационных помех из цепи нагрузки в цепь управления. На практике это проявляется как повышенное нагревание транзисторов и их непредсказуемый выход из строя. Еще лучшие результаты дает разделение источников питания слаботочного узла и мощного. Конструкции мощного коммутатора тока регулятора необходимо уделить наибольшее внимание. От его компоновки зависит качество работы устройства в целом. Рекомендуется компактнее разместить мощные транзисторы VT4-VT9, к их выводам припаять проводники большого сечения (10...20 мм2), а резисторы R18-R24 разместить в непосредственной близости от мощных транзисторов. Недопустимы изгибы проводников в пределах мощного блока, так как они образуют паразитную индуктивность.

Устройство, собранное из исправных деталей, налаживания, как правило, не требует. Достаточно лишь убедиться в устойчивой работе задающего генератора проверкой частоты следования импульсов (3...4 кГц) на эмиттере транзистора VT1, в правильности установки пределов регулирования выходной мощности (при необходимости подобрать резисторы R7, R13) и наличии управляющих импульсов (напряжением не менее 10 В) на общей точке цепи резисторов R18-R24.

Выходные транзисторы устанавливают на медную теплоотводящую пластину размерами 160x60x4 мм, охлаждаемую вентилятором М1. Без применения вентилятора площадь теплоотвода для каждого транзистора рассчитывают исходя из его характеристик и рассеиваемой мощности. В качестве охлаждающего вентилятора можно использовать кулер персонального компьютера, подключенный через предварительно подобранный резистор (на схеме рис. 1 не показан) для понижения напряжения до 9...12 В.

Теплоотвод допустимо использовать в качестве объединенного вывода стока транзисторов.

Батарею конденсаторов С6-С13 следует монтировать в непосредственной близости от батареи аккумуляторов, а при использовании на транспортном средстве - поместить в отдельную коробку для защиты от влаги. Диод VD4 можно расположить в любом удобном месте. При работе с защитным устройством используется готовый шунт 75ШСМ МЗ (или 75ШС). Номинал его подбирают исходя из тока нагрузки регулятора. В рассматриваемом случае применен шунт на 100 А в связи с тем, что устройство разработано для управления электродвигателем ЗДТ-31 на напряжение 24 В и ток 80 А. Для подключения нагрузки следует применять медные провода сечением из расчета 8 А на 1 мм2, подойдет, например, провод из серии ПВЗ. На концах проводов монтируют кабельные наконечники, соответствующие их сечению.

В заключение несколько замечаний на случай замены мощных транзисторов VT4-VT9. Транзисторы серии IRF имеют значительную емкость затвора - от 1200 пф (у IRF640) до 5310 пФ(IRF3808), отсюда вытекают требования к резисторам R18-R23 и усилителю DA3. При увеличении числа мощных транзисторов может потребоваться замена усилителя-формирователя IR2110 на более мощный, например LM5110, или добавление двухтактного транзисторного усилителя мощности (типовое подключение IR2110 допускает такую доработку [2]). Потребляемый от усилителя ток определяется суммарным сопротивлением цепи R16R18-R24.

Сопротивление резисторов R19- R24 рассчитывают следующим образом. Сначала определяют средний ток зарядки емкости затвора:

где Uпит - напряжение питания усилителя DA3, В; С3 - емкость затвора транзистора, Ф; t - время открывания/ закрывания транзистора, с. Тогда сопротивление резистора в цепи затвора R3=Uпит/I3,OM.

Резисторы цепи затвора лучше всего припаять непосредственно к выводам транзисторов. При выборе компонентов ШИ регулятора следует отдать предпочтение более высокочастотным радиоэлементам.

Литература

  1. Корхов И. Ю. Разведение электромобилей в домашних условиях.- http://www.evr.boom.ru.
  2. IR2110/IR2113 High and Low Side Driver - http://www.irf.com/product-info/datasheets/data/ir2110.pdf.
  3. IRF640N Hex Fet Power MOSFET - http://www.irf.com/prDduct-info/datasheets/data/irf640n.pdf.
  4. Kiraly L. Решение проблем помехоустойчивости мощных высокочастотных ИС, управляющих мощными каскадами. - http:// www.platan.ru/irf/techdoc/dat92-1.pdf.

Автор: Н. Токмаков, г. Сыктывкар; Публикация: www.radioradar.net
