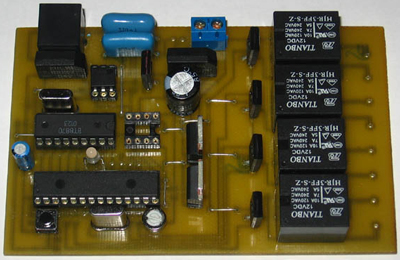

Устройство дистанционного управления нагрузками
Энциклопедия
радиоэлектроники и электротехники / Часы, таймеры, реле, коммутаторы нагрузки
Устройство предназначено для дистанционного управления нагрузками по телефонной линии или по каналам GSM. Оно подключается к телефонной линии или к сотовому телефону, поддерживающему управление АТ-командами (например, Siemens C35). Так же предусмотрена возможность подключения устройства к охранной системе Lock GSM, что позволяет использовать общий для обоих устройств GSM терминал. На принципиальной схеме указаны, а на печатной плате предусмотрены элементы для последующей модернизации устройства и обеспечивающие его совместимость с любыми версиями прошивок.
Режим программирования. Подключить устройство параллельно телефонному аппарату, включенному в телефонную линию и находящегося в тональном режиме. Вместо телефона можно использовать любой источник DTMF сигналов – в этом случае их необходимо подавать на вход DTMF.
Нажать кнопку PROG. При этом загорится светодиод. Ввести пароль из четырех цифр. ввод каждой цифры подтверждается звуковым сигналом. Пятая цифра определяет количество вызовов до "автоподнятия трубки" - т.е. активации устройства. После ввода количества вызовов, устройство автоматически выходит из режима программирования.
Режим пользователя. Набрать номер телефона, к которому подключено устройство дистанционного управления. Если набор производится со стационарного телефонного аппарата, он должен находиться в тональном режиме. Возможен набор номера и в импульсном режиме, однако после набора номера необходимо переключится в тональный режим для ввода пароля и управления нагрузками. Так же управление возможно с любого сотового телефона.
После прохождения запрограммированного пользователем количества вызовов, устройство подключится к линии (каналу GSM) и пользователю необходимо ввести четырехзначный пароль. Если пароль введен неверно, устройство отключается. В случае правильного ввода, пользователь попадает в меню управления нагрузками. Кнопками 1-4 производится выбор соответствующего канала нагрузки. Далее нажатие символа "*" устройство включается. Для отключения опять же выбирается нужный канал и нажимается символ "#". При выборе канала 5 производится управление одновременно всеми нагрузками. После окончания работы необходимо дважды нажать символ "#". При этом устройство отключается от линии и возвращается в исходное состояние.
Звуковая сигнализация (версия прошивки 1.0)
Подтверждение ввода при программировании – двойной тон высокой частоты
приглашение к вводу пароля – тройной тон высокой частоты
Подтверждение правильности пароля – тройной тон высокой частоты
Пароль неверный – тройной тон низкой частоты
Правильный выбор канала (1-5) – одиночный тон высокой частоты
Неправильный выбор канала– одиночный тон низкой частоты
Нагрузка включена – двойной тон высокой частоты
Нагрузка отключена – двойной тон низкой частоты
Окончание работы – тройной тон низкой частоты
Архив можно скачать
отсюда.
DU_PRINT - вид со стороны печатных проводников и SMD компонентов
DU_VID - вид со стороны деталей
DU_PHOTO - фотошаблон.
Будьте внимательны! Фотошаблон накладывается на плату стороной печати!
DU_shema.sdd - принципиальная схема в редакторе Schemagee
Более подробно смотрите на сайте http://lock.3dn.ru.
Публикация: www.radioradar.net
