www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Аксессуары для металлоискателя и другие полезные вещи

Энциклопедия радиоэлектроники и электротехники / Металлоискатели

Комментарии к статье Комментарии к статье

Наушники

Они особенно полезны при работе в местах, где сильный шум (автотранспорта, морского прибоя, бурной реки и т.д.) заглушает сигнал из динамика прибора. Маскируя внешние звуки, наушники приносят звуковой сигнал от объекта непосредственно в ухо. Нередко глубокие объекты не могут сформировать сигнал, достаточный для звучания динамика, но в наушниках мы его уже можем слышать. Таким образом наушники как бы увеличивают глубину обнаружения объекта.

Кроме того, потребляя меньше энергии по сравнению с динамиком, наушники увеличивают срок службы батарей на 70-80%.

Наушники выпускаются различных форм, размеров и конфигураций. Желательно иметь наушники, которые удобно сидят на голове, не соскальзывают и сильно не жмут. Обязательно должен быть регулятор громкости для каждого уха или, на худой конец, один общий. Дело в том, что металлоискатели, как правило, не имеют регулятора громкости, поскольку в этом нет необходимости. Однако при работе в наушниках громкость необходимо регулировать, иначе сильные сигналы, возникающие от неглубоких или крупных объектов, могут повредить ваш слух.

Аксессуары для металлоискателя и другие полезные вещи

Рис.25. Увеличение глубины обнаружения объектов при использовании наушников

Наконец, при работе с наушниками металлоискатель не издает громких сигналов, которые обычно привлекают нежелательных зрителей.

В жаркую погоду можно использовать более легкие наушники от плеера, но также с регулятором громкости. Штекер наушников имеет диаметр 6 мм. Если используются наушники от плеера, то для их подключения необходимо применять соответствующий переходник. Не покупайте слишком дорогие наушники, которые предназначены, чтобы слушать музыку и воспроизводить широкий спектр частот. Для металлоискателя качество звука не имеет значения.

Поисковые катушки

Поисковая катушка является неотъемлемой частью любого металлоискателя. Вполне очевидно, что ни один металлоискатель не может работать без катушки. Менее очевидно то, что качество изготовления катушки, ее тип и конструкция будут определять, насколько эффективно металлоискатель решает поставленную перед ним задачу.

В корпусе катушки заключены, как правило, две антенны - передающая и приемная. Электромагнитное поле, испускаемое антенной передатчика, проходит в окружающую среду - почву, камень, песок, воду, дерево, воздух и т.п. Вторичный сигнал от объекта улавливается приемной антенной, усиливается и информирует нас об объекте тем или иным способом.

По конструкции катушки делятся на концентрические компланарные, широкозахватные типа 2D, коаксиальные, катушки с разнесенными антеннами.

Концентрические компланарные катушки. Такая конфигурация является наиболее распространенной у современных приборов. Она обладает высокой чувствительностью, глубиной обнаружения и хорошей дискриминацией.

Аксессуары для металлоискателя и другие полезные вещи

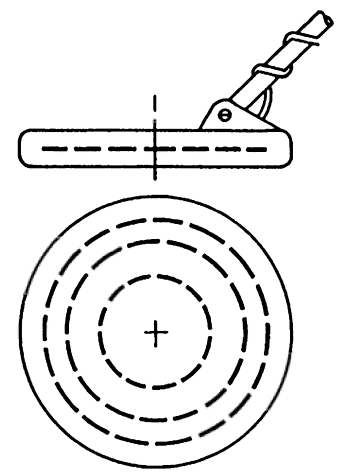

Рис. 26. Концентрическая компланарная катушка

Как правило, в корпусе таких катушек заключены две передающие антенны и одна приемная, расположенные концентрично в одной плоскости. Электромагнитная зона обнаружения объекта, создаваемая такой катушкой, имеет коническую форму с наибольшей интенсивностью в центре. Такие катушки достаточно плоские и легкие. В центре у них может быть отверстие, что облегчает установление точного местоположения объекта.

Катушки широкозахватные типа 2D. В этих катушках передающая и приемная антенны имеют вид буквы D, которые частично перекрываясь, образуют чувствительную к металлам зону эллиптической формы. Такая конструкция менее чувствительна к минералам грунта и при каждом взмахе покрывает большую площадь. Обычно в них применяется достаточно толстый провод, поэтому они тяжелее концентрических катушек.

Аксессуары для металлоискателя и другие полезные вещи

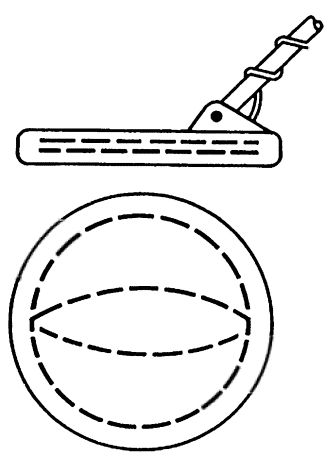

Рис. 27. Катушка типа 2D

Как правило, такими катушками комплектуются приборы для поиска самородного золота. К недостаткам таких катушек относятся неудовлетворительная отстройка от железа и затрудненное определение точного местоположения объекта в грунте. Эти недостатки устранены в последних эллиптических катушках фирмы "Тезоро", которые отличаются высокой чувствительностью, дискриминацией и пинпойнтингом при широком захвате и малом весе.

Коаксиальные катушки. Такая конструкция используется в катушках диаметром 2,5-10 см. Высокие требования к точности изготовления делают их достаточно дорогими. Передающая антенна располагается между двумя приемными антеннами.

Это создает электромагнитное поле - более или менее однородное по плотности потока. Они обычно не подвержены влиянию помех от высоковольтных линий. Преимущество таких катушек проявляется при работе на сильно замусоренных участках, где они могут обнаруживать ценные объекты, находящиеся в непосредственной близости, например, от гвоздя или пробки. Кроме того, они позволяют работать поблизости от металлических заборов и столбов.

Аксессуары для металлоискателя и другие полезные вещи

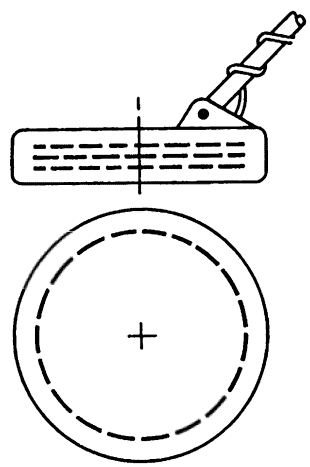

Рис. 28. Коаксиальная катушка

Катушки с разнесенными антеннами. Антенны передатчика и приемника расположены взаимно перпендикулярно и разнесены друг от друга на 1 метр.

Применяются в глубинных приборах, обнаруживают крупные предметы на глубине 4-6 м, но не реагируют на мелкие (размером с монету) предметы.

Аксессуары для металлоискателя и другие полезные вещи

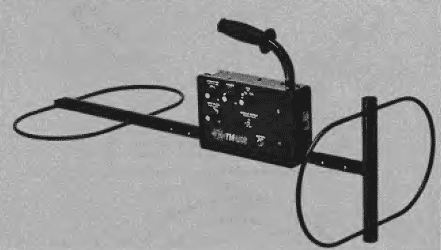

Рис. 29. Разнесенные катушки глубинных металлоискателей

Катушки импульсных приборов. Могут иметь одну антенну, которая служит и передающей (в момент испускания импульса), и приемной (в момент отсутствия импульса). Однако чаще используют две антенны, так как в этом случае гораздо проще будет развязать высоковольтные выходные цепи генератора импульсов тока и чувствительные входные цепи. У импульсных приборов размеры катушек могут быть и стандартными и большими (1x1 м, 2x2 м или петля диаметром 5-10 м).

Аксессуары для металлоискателя и другие полезные вещи

Рис. 30. Катушка импульсного глубинного металлоискателя

Все катушки современных приборов имеют электростатическую защиту, предотвращающую появление ложных сигналов (например, от мокрой травы). Раньше такая защита осуществлялась путем обмотки витков катушки фольгой, теперь внутреннюю поверхность корпуса катушки покрывают графитовым электропроводящим лаком или ингибиторы электростатики вводят непосредственно в пластмассу корпуса катушки (так называемые монолитные катушки).

Размеры поисковых катушек приборов VLF/TR варьируют от 2,5 до 60 см. Как правило, чем меньше катушка, тем меньший по размеру объект она может обнаружить. Большие катушки предназначены для поиска крупных объектов на большой глубине, но они могут также находить и сравнительно мелкие объекты (монеты, кольца и т.п.).

Большинство металлоискателей комплектуется катушкой от 16 до 23 см - это оптимальный размер для общих целей поиска. Такие катушки - легкие, имеют широкий захват и достаточно чувствительны к целому ряду объектов, обнаруживая их на значительной глубине.

При работе на участках с повышенным содержанием металлического мусора рекомендуется применять катушки диаметром 7- 12 см. Они обладают высокой чувствительностью и разрешением, а также позволяют более точно определять местоположение объекта. При поиске монет глубина обнаружения по сравнению со стандартной катушкой уменьшается не намного (1-2 см). Из-за маленького размера скорость обработки участка заметно снижается, зато он исследуется более тщательно, что повышает вероятность находок.

Катушки большого размера (30-60 см) также достаточно хорошо реагируют на мелкие предметы, однако найти их точное местоположение труднее, чем при использовании маленьких или стандартных катушек. Заметного увеличения глубины обнаружения мелких объектов (монет) они не дают. Их преимущество проявляется при поиске крупных объектов в условиях низкой минерализации грунта. Так, например, при использовании стандартной катушки прибор Spectrum XLT обнаруживает каску на глубине 1 м, а с катушкой Blue Мах 1500 диаметром 35 см - на глубине 1,5 м. Однако если грунт сильно минерализован или содержит много металлического мусора, преимущества большой катушки теряются за счет необходимости снижения чувствительности прибора.

Следует отметить, что каждая фирма выпускает различные катушки, которые подходят к приборам только этой фирмы.

Батареи

Большинство металлоискателей работают от источников питания 9 В или 12 В. Соответственно, применяются отдельные батареи на 9 В, блок батарей (8 шт.) на 12 В, а также перезаряжаемые никель-кадмиевые батареи (NiCd), никель-металлгидридные батареи (NiMH), литий-ионные батареи (Li-Ion) и свинцовые аккумуляторы.

Аксессуары для металлоискателя и другие полезные вещи

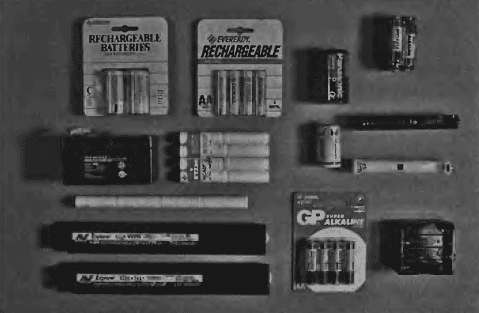

Рис. 31. Элементы питания металлоискателей

Наиболее дешевы угольно-цинковые батареи. Но они имеют и наименьший срок службы. Лучше всего работают при температурах от О °С до +40 °С. Наиболее склонны к протечкам. Немного дороже, но служат дольше цинк-хлоридные батареи. Также склонны к протечкам. Щелочные марганцевые батареи имеют значительно больший срок службы по сравнению с двумя первыми. Кроме того, они лучше хранятся и лучше работают при низких температурах. Хотя они и стоят дороже, но в целом их применение обходится дешевле угольно-цинковых и цинк-хлоридных батарей.

Никель-кадмиевые перезаряжаемые батареи стоят значительно дороже. При правильной эксплуатации они служат очень долго, поскольку их можно перезаряжать до 1000 раз. Однако из-за присущего им "эффекта памяти" они могут потерять свою работоспособность гораздо раньше, если эксплуатируются неправильно. "Эффект памяти" заключается в том, что неразряженный до конца никель-кадмиевый аккумулятор как бы запоминает остаточную емкость и впоследствии заряжается не полностью. Для борьбы с этим явлением требуется проведение одного или нескольких циклов заряд-разряд, что вносит определенные неудобства при эксплуатации никель-кадмиевых аккумуляторов. Именно из-за этого их прекратили использовать для питания мобильных телефонов.

В этом отношении гораздо лучше никель-металлгидридные батареи, которые в отличие от NiCd батарей допускают подзарядку в любое время без необходимости полностью разрядить батарею. Однако для эффективной работы батареи необходимо провести 3-5 циклов заряда-разряда новой NiMH батареи. Для этого необходимо перед первым использованием полностью зарядить ее. Мы рекомендуем поместить батарею перед первым использованием под напряжение не менее чем на 12-16 часов. В идеале - 20 часов. Не стоит беспокоиться о том, что чрезмерно длительное нахождение батареи, подключенной к работающему зарядному устройству, причинит какой-либо вред. Устройство имеет встроенную защиту и меняет напряжение согласно степени заряда батареи. Если батарея заряжена полностью, зарядка прекращается.

Теперь вы можете использовать батарею. Однако постарайтесь, чтобы при первой эксплуатации металлодетектора с новой батареей она смогла полностью разрядиться. Скорее всего, вам понадобится 2-3 дня интенсивной работы с металлоискателем.

Время второй зарядки не должно быть меньше 12 часов. В идеале - 16. Таких циклов (полное разряжение - зарядка 16 часов) потребуется не менее трех. Лучше, если пять. Эти приемы относятся только к началу использования новой батареи. В дальнейшем полностью разряжать батарею не требуется. Вы сможете подзаряжать ее, независимо от того, полностью она разрядилась или нет. Зато выполнение этих рекомендаций значительно продлит срок службы вашей батареи.

Если батарея не используется в течение долгого времени (от 6 до 9 месяцев), вам следует выполнить выше указанные действия, как если бы это была новая батарея. Всего 3-5 циклов заряда-разряда - и у вас полностью подготовленная батарея. Вы нисколько не потеряете в производительности.

Наиболее эффективны литий-ионные батареи, которые, хотя и стоят дороже, но имеют более высокую емкость при меньшем весе. Кроме того, Li-Ion элемент имеет напряжение 4,2 В, a NiMH - всего 1,2 В. Это значит, что Li-Ion батарея может состоять из 2-3 элементов (батареей она называется потому, что, кроме элемента, имеет еще и электронную схему, предохраняющую ее от глубокого разряда, перезаряда и короткого замыкания), a NiMH - не менее чем из восьми. А для батарей существует правило: чем меньше они имеют элементов, тем они надежней и дольше работают при правильной эксплуатации.

Одной из основных качественных характеристик аккумулятора является его емкость. Она измеряется в ампер-часах (Ач) или миллиампер-часах (мАч, 1 мА = 0,001 А) и обозначает величину тока разряда, при котором полностью заряженный аккумулятор разрядится до напряжения конца разряда за 1 час. Чем выше емкость аккумулятора, тем лучше.

Зная емкость аккумулятора (или аккумуляторной батареи), несложно рассчитать время работы электронного устройства. Для этого необходимо емкость аккумулятора разделить на ток разряда (ток нагрузки). В результате получим продолжительность непрерывной работы металлоискателя. Обычно она составляет 15-20 час. для NiMH батарей и 50-60 час. для Li-Ion батарей. Существуют стандартные и ускоренные методы заряда аккумуляторных батарей. Стандартный заряд является самым безопасным для любой батареи. Если применяется быстрый заряд, то в этом случае очень важно, чтобы батарея перед началом заряда была полностью разряжена. Зарядные устройства, обеспечивающие быстрый заряд, начинают зарядный цикл с разряда аккумуляторной батареи, для того чтобы затем зарядить ее до полной емкости. Эти устройства, имеющие специальную электронную схему управления зарядом, стоят дороже стандартных зарядных устройств. Однако, кроме сокращения времени заряда, их применение позволяет увеличить срок службы батареи, т.к. медленный заряд способствует развитию "эффекта памяти". Оговорки здесь нет. Производители, говоря, что для NiMH батарей этот эффект нехарактерен, лукавят. Он все-таки имеет место, хотя выражен не столь ярко, как в NiCd батареях.

Литий-ионные батареи не имеют "эффекта памяти". Следует отметить, что для зарядки литий-ионных батарей применяются зарядные устройства, несовместимые с зарядными устройствами никель-металлгидридных аккумуляторных батарей.

Несмотря на высокую стоимость перезаряжаемых батарей, в целом их применение выгоднее в денежном выражении при частой работе с металлоискателем по сравнению с обычными батареями.

Свинцовые аккумуляторы, используемые в приборах фирмы АКА, также не имеют "эффекта памяти" и могут подзаряжаться в любое время. Недостатком их является большой вес.

Работа и срок службы перезаряжаемой батареи очень зависят от соблюдения нижеприведенных правил обращения с ними.

Заряд и разряд:

1. Оптимальные рабочие характеристики нового аккумулятора достигаются только после трех-пяти полных циклов полного заряда/разряда! Это касается только NiMH аккумуляторов.

2. Аккумуляторную батарею можно заряжать и разряжать сотни раз, однако при этом она постепенно изнашивается. При значительном снижении продолжительности работы следует заменить батарею на новую.

3. Неиспользуемое зарядное устройство необходимо отключать от источника питания (сети переменного тока или бортовой сети автомобиля).

4. Не следует оставлять аккумуляторную батарею подключенной к зарядному устройству на срок более суток, поскольку перезаряд сокращает срок ее службы.

5. Если полностью заряженный аккумулятор не использовать, он со временем разрядится

6. Для увеличения продолжительности работы никель-металлгидридного аккумулятора следует время от времени осуществлять его полный разряд, оставляя прибор включенным. Попытки разрядить батарею другим способом недопустимы.

7. Экстремальные значения температуры снижают способность аккумулятора к накоплению энергии заряда, поэтому перед зарядом необходимо, чтобы температура аккумулятора была в пределах комнатной - +15-25 °С.

Инструменты для извлечения находок

Для извлечения находок применяются различные инструменты - ножи, отвертки, совки, саперные и садовые лопаты, щупы, буры и т.п.

Некоторые из этих инструментов удобно крепить на ремне. Авторы рекомендуют применять для этой цели армейский ремень производства США, который теперь можно приобрести в России в магазинах, торгующих туристическим снаряжением и оружием. Этот ремень достаточно широкий, прочный, жесткий, удобно застегивается и регулируется.

Отвертка. Для извлечения монет с глубины 5- 10 см применяется обычная плоская отвертка. Чтобы не повредить монету, рекомендуется сточить острые края и углы.

Нож. Применяется для вырезания дерновых пробок, дробления твердого или мерзлого грунта, обрезания тонких корней, мешающих работе и т.п.

Длина лезвия должна быть 15-18 см, толщина 4-5 мм. Рукоятка из резины или кожи. Выбор ножей сейчас довольно большой, и можно выбрать по своему вкусу подходящую модель. Конец чехла рекомендуется отрезать, чтобы земля, попадающая с ножом в чехол, постепенно из него высыпалась.

Совок. Для извлечения монет, залегающих на небольшой глубине (5-10 см) иногда полезен садовый совок. Конец его можно заточить, чтобы он мог прорезать дерн. Совок должен быть достаточно жестким и удобным при работе.

Пробник. Пробник делается из длинной тонкой (3-4 мм) отвертки, конец которой закругляется. Протыкая пробником фунт, вы легко можете найти точное местоположение монеты.

Чтобы предохранить монету от повреждения на конец пробника можно нанести слой эпоксидной смолы.

Щуп. Если грунт достаточно податлив, то для проверки глубокой находки можно с успехом использовать щуп, изготовленный из прутка закаленной стали диаметром 8- 10 мм и длиной 130-150 см. К верхнему концу приваривается поперечная ручка, а в нижнюю часть ввинчивается конический наконечник, диаметр основания которого на 2-3 мм больше диаметра прутка. Протыкая щупом фунт и дотрагиваясь им до находки, вы научитесь распознавать материал, из которого состоит находка (металл, кость, керамика, стекло, бумага, дерево). Щуп экономит время на выкапывание находки, которая может оказаться ржавым ведром. К сожалению, не всегда фунт можно проткнуть на 1,5 мефа щупом. В этом случае может помочь бур.

Бур. При обнаружении глубоких объектов металлоискатель не в состоянии распознать, из какого металла, черного или цветного, сделан этот объект. Чтобы определить тип металла, необязательно копать яму глубиной 1,5 м. Можно пробурить отверстие диаметром 4-5 см ручным буром, опустить в него цилиндрическую катушку диаметром 2,5 см и, используя дискриминацию, определить тип металла, после чего принимать решение - копать яму или не копать.

Лопата. В тех местах, где не требуется аккуратное выкапывание находок (лес, пахотное поле после уборки урожая и т.д.), обычно используют лопату.

Копать удобнее большой лопатой, но часто маленькая лопата, так называемая "малая саперная", более практична. В полевых условиях ее можно использовать и как топор, и как холодное оружие. Очень качественные лопаты выпускали в России еще до Первой мировой войны. Крепление черенка состояло из двух склепанных частей и идущего на конце стяжного кольца. Втулка для черенка была достаточно длинная. Штык лопаты изготовлялся из закаленной стали.

Сейчас обычные саперные лопаты для армии заметно хуже как по качеству изготовления, так и по качеству металла. Однако ряд российских фирм освоил выпуск неплохих лопат, среди которых можно отметить лопату производства фирмы "Спецматериалы" в Санкт-Петербурге. Она сделана из броневой стали и способна перерубать гвозди и 15-мм уголок. Удобную складную лопатку делают в Московском НИИ Стали. Выпускается 3 варианта лопаты - из обычной стали, броневой стали и титана. Изредка в магазинах появляется лопата "Спецназ" и ее гражданский вариант "Крот". В основу лопаты положена идея раскрывающегося ножа. В открытом положении защелка стягивает половинки рукоятки и получается жесткая конструкция. На основе этой лопаты разработана так называемая "малая археологическая лопата". Лопатка небольшая, цельнометаллическая, с накладками на рукоятке из ударопрочного пластика.

Магниты. В последнее время на рынке появились постоянные магниты на основе соединений редкоземельных металлов. Форма их разнообразна - цилиндры, пластины, кольца, стержни. Такие магниты, размером, например, со спичечный коробок, могут поднимать двухпудовую гирю. Их с успехом можно применять при поиске железных предметов не только на дне водоемов, колодцев, но и в грунте. Так, искатели метеоритов, получив сигнал, не утруждают себя определением точного местоположения метеорита, а просто разрыхляют землю под катушкой и извлекают из нее метеорит с помощью магнита, закрепленного на штыке или черенке лопаты.

Наколенники. Наколенники используются шахтерами, паркетчиками и любителями катания на роликовых коньках. Однако при работе с металлоискателем они не менее полезны, хотя и выглядят довольно нелепо. Закрепляются с помощью липучек. Их легко сделать самим из подходящих материалов - губчатой резины, войлока и т.п.

Мешочки для находок и мусора. Изготовляются из ткани или пластика. Фирменные мешочки имеют вид фартука с двумя карманами - один для находок, другой для мусора. Конечно, можно складывать находки и в карман, а мусор не собирать, однако карман быстро протрется, а мусор вы будете опять собирать, если снова придете на это же место через несколько лет.

Перчатки. В земле много предметов, которыми вы можете поранить руки, выкапывая находки. Это осколки стекла, острые камни, гвозди, консервные банки и т.п. Так что лучше работать в перчатках.

Чехлы на приборы. При работе в дождливую погоду рекомендуется надевать специальный защитный чехол на электронный блок. В противном случае внутрь может попасть вода и вывести прибор из строя. Такой чехол можно сшить и самому из подходящей ткани.

Сумки для переноски прибора. Металлоискатели, как правило, поставляются в картонных коробках. В таких коробках его удобно хранить, когда прибор длительное время не используется. Однако при выезде на природу более удобно переносить его в собранном или полусобранном виде в специальных сумках, похожих на те, в которых перевозят ружья.

Карты

Карта - инструмент для ориентирования на местности. При поисковых работах приходится использовать самые разнообразные картографические материалы.

Существуют сотни типов карт, однако для ориентирования используют в основном два типа. Это, во-первых, планиметрические карты, где существующая территория отображается как абсолютно плоская. На схеме отсутствует характер рельефа и изображаются только такие объекты, как шоссейные и железные дороги, тропы, реки, озера, города и деревни.

Гораздо более полезны для поисковиков военно-топографические карты (с которых сняты грифы "секретно" и "сов. секретно"), дающие представление о ландшафте и рельефе местности изображаемой территории, включая обозначение возвышенностей, низменностей, ущелий, рек, озер, обрывов, лесов и болот, а также дорог, троп, городов и деревень.

Каждая карта содержит указание на использованный при ее составлении масштаб, что позволяет судить о соотношении между длиной линии на карте и длиной соответствующей ей линии на местности. Обычно масштаб указывается как в численной форме в виде дроби, так и в линейной.

Численный масштаб, например 1:50 000, свидетельствует о том, что реальный мир воспроизводится на карте в одну пятидесятитысячную своего действительного размера. Таким образом, 1 см на карте масштаба 1: 50 000 представляет 50 000 см, т.е. 500 м на местности.

Линейный масштаб имеет вид простой линии, разделенной на единицы длины, например на километры. Расстояние между двумя точками на карте можно измерить с помощью циркуля-измерителя, который затем накладывается на линейный масштаб со считыванием значения реального расстояния на местности в привычных единицах измерения расстояний.

К сожалению, карты устаревают, причем в местностях с большой плотностью населения это происходит очень быстро То что было изображено (кстати, с весьма похвальной точностью), например, на картах середины XIX в., уже устарело и видоизменилось: проведены новые дороги, Л ЭП, вырублены леса, обмелели реки и исчезли небольшие озера, разрослись пригороды, исчезли многие деревни и т.д.

Поэтому, наряду с современными, очень полезны для отыскивания подходящих для работы мест и старые карты. Это планы межевания конца XVIII в., карты Шуберта и Менде (XIX в.). С ними можно познакомиться в архивах, крупных государственных библиотеках, в Интернете. Старинные карты некоторых областей вокруг Москвы можно приобрести в фирме "Родонит".

Местоположение на карте описывается с использованием отметок широты и долготы. На глобусе Земли линии широт, именуемые параллелями, опоясывают земной шар в виде параллельных экватору колец, диаметр которых уменьшается по мере приближения к полюсам. Линии долгот, известные как меридианы, проходят вертикально через полюсы, пересекают экватор под прямым углом и делят поверхность земли на ряд сегментов.

Аксессуары для металлоискателя и другие полезные вещи

Рис. 32. Старинная и современная карты г. Серпухова и его окрестностей

Широта. Представьте две исходящие из центра Земли линии, одна из которых протянута к вам, а другая к ближайшей от вас точке экватора. Угол, образованный линиями, и есть широта вашего местонахождения.

Таким образом, широта является выраженной в угловых градусах мерой удаленности объекта к северу или югу от экватора. Широта самого экватора равна 0°, а широта Северного и Южного географических полюсов соответственно 90° с.ш. и 90° ю.ш. Широта, например, Москвы составляет 55°45' с.ш.

Долгота - это мера удаленности объекта от нулевого меридиана, который представляет собой воображаемую линию, соединяющую Северный и Южный полюсы Земли и проходящую через Гринвичскую обсерваторию (Гринвичский меридиан) в Лондоне. Долгота объекта выражается в градусах угла, формируемого двумя линиями, одна из которых соединяет центр Земли с местом пересечения с экватором нулевого меридиана, а другая - тот же центр Земли с ближайшей от объекта точкой на экваторе. Максимальное значение долготы 180° фиксируется на противоположной от Лондона стороне земли.

При указании положения места по широте и долготе широта всегда называется и обозначается первой Широта и долгота измеряются в угловых градусах. Широта варьируется от 0° на экваторе до 90° на полюсах. Долгота может составлять от0° на нулевом меридиане до максимальных 180° восточной или западной долготы.

В одном градусе - 60 минут (60`), а каждая минута состоит из 60 секунд (60``). Одна минута широты эквивалентна одной морской миле (1,853 км). Расстояние между соседними отметками минут долготы варьируется от нуля на полюсах до одной морской мили на экваторе.

Точное местоположение указывается в градусах, минутах и секундах (1 секунда равна примерно 30 м на местности).

GPS-приемники

GPS (Global Position System) - современная система глобального определения местоположения и точного времени на базе спутниковой фиксации координат. Она считается одной из самых эффективных систем навигации и в последнее время все чаще находит применение в повседневной жизни.

Портативный приемник GPS, сопоставимый по размеру и цене с мобильным телефоном, укажет ваше местоположение в любой точке планеты с точностью до 15 м и даже меньше.

Аксессуары для металлоискателя и другие полезные вещи

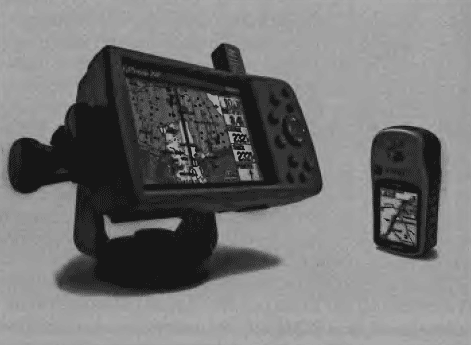

Рис. 33. GPS - приемники фирмы Garmin

GPS - детище американского военного ведомства. Эта система стала разрабатываться в начале 1970-х гг. в качестве точного и надежного всепогодного инструмента для армии, флота и военно-воздушных сил США. Полностью введена в действие только в середине 1990-х гг. и вскоре нашла применение во многих других, вполне мирных областях человеческой деятельности.

Навигационная система GPS состоит из трех отдельных элементов: сегмента управления, космического сегмента и пользовательского сегмента.

Сегмент управления включает в себя пять наземных станций, размещенных на базах ВВС США по всему миру. Эти станции постоянно следят за работой спутников, контролируют их точное положение, корректируют орбиту, синхронизируют атомные часы и передают на спутники данные о точном местоположении и времени.

Космический сегмент включает 24 спутника GPS, вращающихся вокруг земли на высоте около 20 200 км. Всего орбит 6 и на каждой находится 4 спутника. Каждый спутник за 12 часов совершает один виток вокруг Земли и постоянно передает радиосигналы, в которых закодированы данные как о его собственном положении и скорости, так и о положении и скорости всех остальных спутников. Кроме того, каждый спутник передает сигналы точного времени по собственным атомным часам.

Пользовательский сегмент представлен всеми имеющимися в мире приемниками GPS, роль которых сводится к получению сигналов со спутника и их расшифровке, благодаря чему вы можете определить ваше точное местоположение (с погрешностью до 15 м) даже в условиях нулевой видимости, указать направление на цель вашего путешествия и расстояние до нее. Кроме того, приемник запоминает ваше нынешнее положение, поэтому впоследствии вы сможете это положение восстановить, то есть вернуться на прежнее место.

Когда система GPS впервые стала доступной для гражданских лиц, Министерство обороны США обеспечило военным преимущество в ее использовании путем включения в принимаемые гражданскими GPS сигналы намеренных ошибок. В результате этого, если военные могли определять свое местоположение с точностью до 15 м, а в отдельных случаях до 1 м и менее, то точность для гражданских лиц составляла около 100 м. По приказу Б.Клинтона 1 мая 2000 г. практика ввода ошибок в определение местоположения для гражданских лиц была отменена и теперь точность показаний гражданских и военных приемников вполне сопоставимы.

Сегодня рынок GPS предлагает много разнообразных приемников. Более простые модели выдают навигационную информацию в виде набора координат, которые затем переносятся на бумажную карту. Более дорогие модели хранят в своей памяти одну или несколько электронных карт, которые выводятся на экран дисплея с точным указанием вашего местоположения.

Все большее число приемников GPS оснащается возможностью подключения к персональному или портативному компьютеру, на которые можно загрузить электронные карты с лазерных дисков или из Интернета, после чего цветной дисплей с высокой разрешающей способностью обеспечивает пользователю те же преимущества, которые отличают дорогие модели GPS со встроенной электронной картой. Среди таких преимуществ - указание вашего местоположения непосредственно на карте, а не одних только координат, которые затем необходимо еще переносить на бумажную карту.

Пинпойнтер

Иногда, обнаружив, что в земле что-то есть, вы никак не можете найти этот предмет, так как он слишком маленький. Конечно, в конце концов вы его достанете, но на это уходит время. Существуют приборы, так называемые пинпойнтеры, которые позволяют находить такие предметы за несколько секунд.

Аксессуары для металлоискателя и другие полезные вещи

Рис. 34. Пинпойнтер

Пинпойнтер - это малогабаритный металлоискатель, поисковая катушка которого установлена на конце пластмассового стержня. Прибор издает звуковой сигнал, когда искомый предмет оказывается у конца стержня. Таким образом, когда при работе обычным металлоискателем вы получили сигнал и, взрыхлив землю, не можете найти в ней объект, проткните грунт стержнем пинпойнтера и, получив сигнал, захватите грунт у конца стержня. Искомый предмет окажется у вас в руке. Пинпойнтер особенно полезен при поиске мелких предметов в песке, хвое и других сыпучих материалах.

Автор: Булгак Л.В.
