www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Дифференциальный магнитометр

Энциклопедия радиоэлектроники и электротехники / Металлоискатели

Комментарии к статье Комментарии к статье

Предлагаемый вашему вниманию дифференциальный магнитометр может быть очень полезен для поиска крупных железных предметов. Таким прибором практически невозможно искать клады, однако он незаменим при поиске неглубоко затонувших танков, кораблей и других образцов военной техники.

Принцип действия дифференциального магнитометра очень прост. Любой предмет из ферромагнетика искажает естественное магнитное поле Земли. К таким предметам относится все, изготовленное из железа, чугуна и стали. В значительной степени повлиять на искажение магнитного поля может и собственная намагниченность предметов, которая часто имеет место. Зафиксировав отклонение напряженности магнитного поля от фонового значения, можно сделать вывод о наличии вблизи измерительного прибора предмета из ферромагнитного материала.

Искажение магнитного поля Земли вдали от мишени мало, и оно оценивается по разности сигналов от двух разнесенных на некоторое расстояние датчиков. Поэтому прибор и назван дифференциальным. Каждый датчик измеряет сигнал, пропорциональный напряженности магнитного поля. Наибольшее распространение получили ферромагнитные датчики и датчики на основе магнетонной прецессии протонов. В рассматриваемом приборе используются датчики первого типа.

Основой ферромагнитного датчика (называемого также феррозондовым) является катушка с сердечником из ферромагнитного материала. Типовая кривая намагничивания такого материала хорошо известна из школьного курса физики и имеет с учетом влияния магнитного поля Земли следующий вид, показанный на рис. 29.

Дифференциальный магнитометр

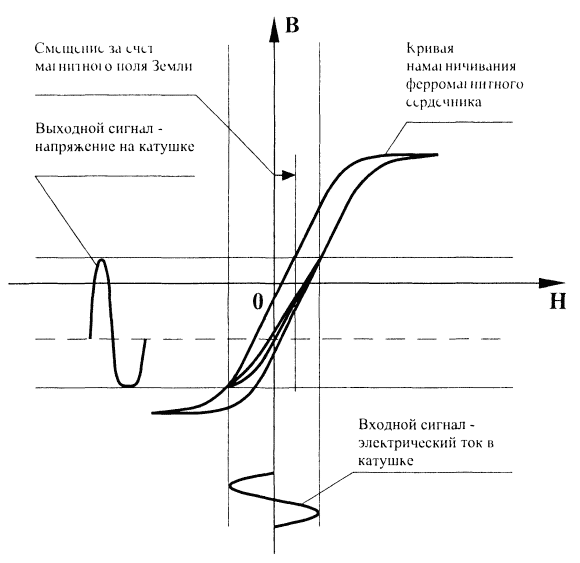

Рис. 29. Кривая намагничивания

Катушка возбуждается переменным синусоидальным сигналом несущей частоты. Как видно из рис. 29, смещение кривой намагничивания ферромагнитного сердечника катушки внешним магнитным полем Земли приводит к тому, что индукция поля и связанное с ним напряжение на катушке начинают искажаться несимметричным образом. Иными словами, напряжение датчика при синусоидальном токе несущей частоты будет отличаться от синусоиды более "приплюснутыми" верхушками полуволн. И искажения эти будут несимметричны. На языке спектрального анализа это означает появление в спектре выходного напряжения катушки четных гармоник, амплитуда которых пропорциональна напряженности магнитного поля смещения (поля Земли). Вот эти четные гармоники и надо "выловить".

Дифференциальный магнитометр

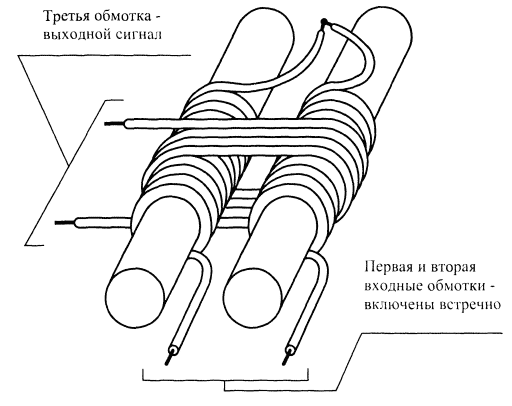

Рис. 30. Дифференциальный ферромагнитный датчик

Прежде чем упомянуть естественным образом напрашивающийся для этой цели синхронный детектор, работающий с опорным сигналом удвоенной несущей частоты, рассмотрим конструкцию усложненного варианта ферромагнитного датчика. Он состоит из двух сердечников и трех катушек (рис. 30). По своей сути, это дифференциальный датчик. Однако для простоты далее в тексте не будем называть его дифференциальным, так как сам магнитометр и без того уже - дифференциальный :).

Конструкция состоит из двух идентичных ферромагнитных сердечников с идентичными катушками, расположенными параллельно рядом друг с другом. По отношению к возбуждающему электрическому сигналу опорной частоты они включены встречно. Третья катушка представляет собой обмотку, намотанную поверх двух сложенных вместе первых двух катушек с сердечниками. При отсутствии внешнего смещающего магнитного поля электрические сигналы первой и второй обмоток симметричны и в идеальном случае действуют так, что выходной сигнал в третьей обмотке отсутствует, так как магнитные потоки через нее полностью компенсируются.

При наличии внешнего смещающего магнитного поля картина меняется. То один, то другой сердечник на пике соответствующей полуволны "залетает" в насыщение глубже, чем обычно вследствие добавочного воздействия магнитного поля Земли. В результате на выходе третьей обмотки появляется сигнал рассогласования удвоенной частоты. Сигналы основной гармоники в идеале там полностью компенсируются.

Удобство рассмотренного датчика заключается в том, что его катушки можно включить для повышения чувствительности в колебательные контура. Первую и вторую - в колебательный контур (или контура), настроенный на несущую частоту. Третью - в колебательный контур, настроенный на вторую гармонику.

Описанный датчик обладает ярко выраженной диаграммой направленности. Его выходной сигнал максимален при расположении продольной оси датчика вдоль силовых линий внешнего постоянного магнитного поля. Когда продольная ось перпендикулярна силовым линиям - выходной сигнал равен нулю.

Датчик рассмотренного типа, особенно совместно с синхронным детектором, может успешно работать как электронный компас. Его выходной сигнал после выпрямления пропорционален проекции вектора напряженности магнитного поля Земли на ось датчика. Синхронное детектирование позволяет узнать и знак этой проекции. Но даже и без знака - сориентировав датчик по минимуму сигнала, получим направление на запад или на восток. Сориентировав по максимуму - получим направление магнитной силовой линии поля Земли. В средних широтах (например, в Москве) она идет наклонно и "втыкается" в землю в направлении на север. По углу магнитного склонения можно приблизительно оценить географическую широту местности.

Дифференциальные ферромагнитные магнитометры имеют свои достоинства и недостатки. К достоинствам относится простота прибора, он не сложнее радиоприемника прямого усиления. К недостаткам относится трудоемкость изготовления датчиков - кроме аккуратности требуется абсолютно точное совпадение количества витков соответствующих обмоток. Погрешность один-два витка может сильно снизить возможную чувствительность. Другим недостатком является "компасность" прибора, т. е. невозможность полной компенсации поля Земли вычитанием сигналов от двух разнесенных датчиков. На практике это приводит к ложным сигналам при поворотах датчика вокруг оси, перпендикулярной продольной.

Практическая конструкция

Практическая конструкция дифференциального ферромагнитного магнитометра была реализована и испытана в макетном варианте без специальной электронной части для звуковой индикации, с использованием только микроамперметра с нулем посередине шкалы. Схема звуковой индикации может быть взята из описания металлоискателя по принципу "передача-прием". Прибор имеет следующие параметры.

Основные технические характеристики

  • Напряжение питания - 15... 18 В
  • Потребляемый ток - не более 50 мА

Глубина обнаружения:

  • пистолет - 2 м
  • пушечный ствол - 4 м
  • танк - 6 м

Структурная схема

Структурная схема показана на рис. 31. Стабилизированный кварцем задающий генератор выдает синхроимпульсы тактовой частоты для формирователя сигналов.

Дифференциальный магнитометр

Рис. 31. Структурная схема дифференциального ферромагнитного магнитометра

На одном его выходе присутствует меандр первой гармоники, поступающий на усилитель мощности, возбуждающий излучающие катушки датчиков 1 и 2. Другой выход формирует меандр опорной удвоенной тактовой частоты со сдвигом 90° для синхронного детектора. Разностный сигнал с выходных (третьих) обмоток датчиков усиливается в приемном усилителе и выпрямляется синхронным детектором. Выпрямленный постоянный сигнал можно регистрировать микроамперметром или описанными в предыдущих главах устройствами звуковой индикации.

Принципиальная схема

Принципиальная схема дифференциального ферромагнитного магнитометра изображена на рис. 32 - часть 1: задающий генератор, формирователь сигналов, усилитель мощности и излучающие катушки, рис. 33 - часть 2: приемные катушки, приемный усилитель, синхронный детектор, индикатор и блок питания.

Дифференциальный магнитометр

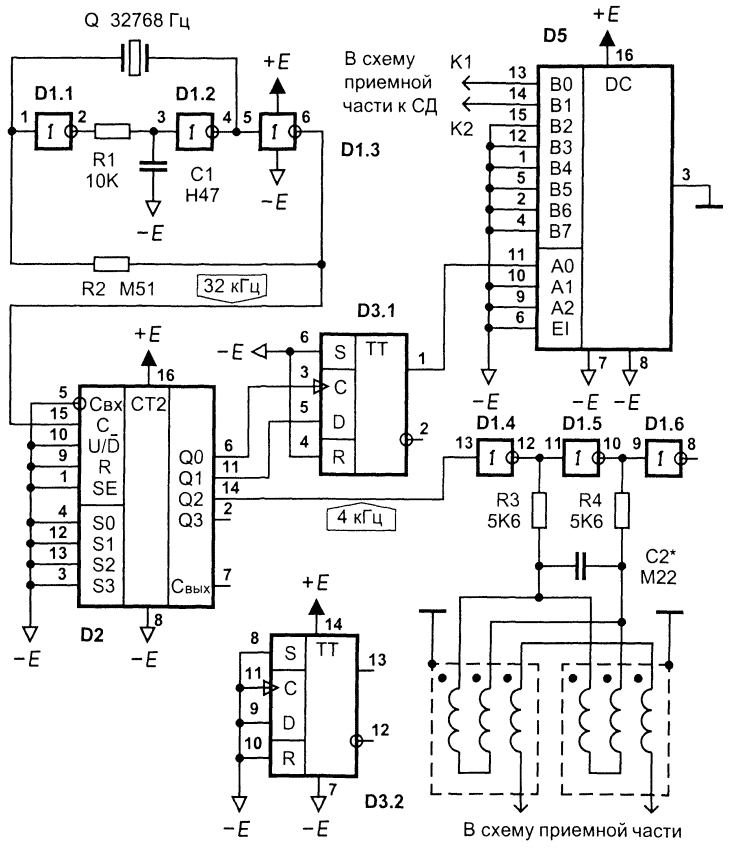

Рис. 32. Принципиальная электрическая схема - часть 1

Задающий генератор собран на инверторах D1.1-D1.3. Частота генератора стабилизирована кварцевым или пьезокерамическим резонатором Q с резонансной частотой 215 Гц = 32 кГц ("часовой кварц"). Цепь R1C1 препятствует возбуждению генератора на высших гармониках. Через резистор R2 замыкается цепь ООС, через резонатор Q - цепь ПОС. Генератор отличается простотой, малым потребляемым током, надежно работает при напряжении питания 3...15 В, не содержит подстроенных элементов и чересчур высокоомных резисторов. Выходная частота генератора - около 32 кГц.

Формирователь сигналов (рис. 32)

Формирователь сигналов собран на двоичном счетчике D2 и D-триггере D3.1. Тип двоичного счетчика непринципиален, главная его задача - поделить тактовую частоту на 2, на 4 и на 8, получив таким образом, меандры с частотами 16, 8 и 4 кГц соответственно. Несущая частота для возбуждения излучающих катушек-4 кГц. Сигналы с частотами 16 и 8 кГц, воздействуя на D-триггер D3.1, формируют на его выходе меандр удвоенной по отношению к несущей частоты 8 кГц, сдвинутый на 90° относительно выходного сигнала 8 кГц двоичного счетчика. Такой сдвиг необходим для нормальной работы синхронного детектора, так как такой же сдвиг имеет полезный сигнал рассогласования удвоенной частоты на выходе датчика. Вторая половинка микросхемы из двух D-триггеров - D3.2 в схеме не используется, но ее незадействованные входы должны обязательно быть подключены либо к логической 1, либо к логическому 0 для нормальной работы, что и изображено на схеме.

Усилитель мощности (рис. 32)

Усилитель мощности с виду таким и не кажется и представляет всего лишь мощные инверторы D1.4 и D1.5, которые в противофазе раскачивают колебательный контур, состоящий из последовательно-параллельно включенных излучающих катушек датчика и конденсатора С2. Звездочка около номинала конденсатора означает, что его значение указано ориентировочно и что его надо подобрать при наладке. Незадействованный инвертор D1.6, чтобы не оставлять его вход неподключенным, инвертирует сигнал D1.5, но практически работает "вхолостую". Резисторы R3 и R4 ограничивают выходной ток инверторов на допустимом уровне и вместе с колебательным контуром образуют высокодобротный полосовой фильтр, благодаря чему форма напряжения и тока в излучающих катушках датчика практически совпадает с синусоидальной.

Приемный усилитель (рис. 33)

Приемный усилитель усиливает разностный сигнал, поступающий с приемных катушек датчика, образующих совместно с конденсатором СЗ колебательный контур, настроенный на удвоенную частоту 8 кГц. Благодаря подстроечному резистору R5 вычитание сигналов приемных катушек производится с некоторыми взвешивающими коэффициентами, которые могут изменяться перемещением движка резистора R5. Этим достигается компенсация неидентичностей параметров приемных обмоток датчика и минимизация его "компасности".

Приемный усилитель двухкаскадный. Он собран на ОУ D4.2 и D6.1 с параллельной ОС по напряжению. Конденсатор С4 уменьшает усиление на высших частотах, предотвращая тем самым перегрузку усилительного тракта высокочастотными наводками от силовых сетей и других источников. Цепи коррекции ОУ - стандартные.

Синхронный детектор (рис. 33)

Синхронный детектор выполнен на ОУ D6.2 по типовой схеме. В качестве аналоговых ключей используется микросхема D5 КМОП мультиплексора-демультиплексора 8 на 1 (рис. 32). Его цифровой адресный сигнал перебирается только в младшем разряде, обеспечивая поочередную коммутацию точек К1 и К2 на общую шину. Выпрямленный сигнал фильтруется конденсатором С8 и усиливается ОУ D6.2 с одновременным дополнительным ослаблением неотфильтрованных ВЧ составляющих цепями R14C11 и R13C9. Цепь коррекции ОУ - стандартная для использованного типа.

Дифференциальный магнитометр

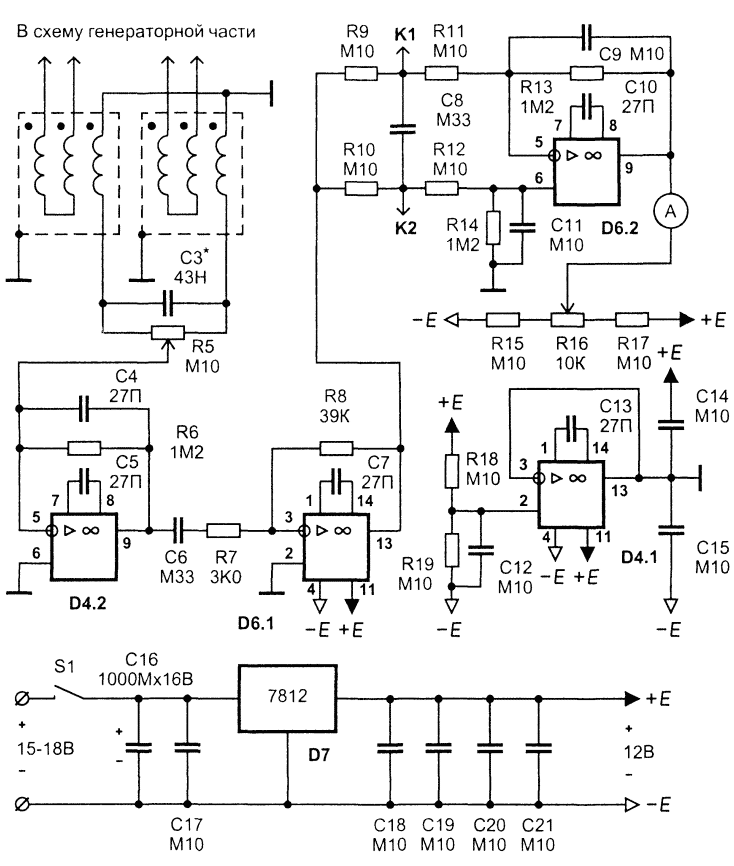

Рис. 33. Принципиальная электрическая схема - часть 2. Приемный усилитель

Индикатор (рис. 33)

Индикатор представляет собой микроамперметр с нулем посередине шкалы. В индикаторной части может с успехом использоваться схемотехника описанных ранее металлоискателей других типов. В том числе, в качестве индикатора можно использовать и конструктив металлоискателя по принципу электронного частотомера. В этом случае его LC-генератор заменяется на RC-генератор, а измеряемое выходное напряжение через резистивный делитель подается на частотозадающую цепь таймера. Подробнее об этом можно почитать на сайте Юрия Колоколова.

Микросхема D7 стабилизирует однополярное напряжение питания. С помощью ОУ D4.1 создается искусственная средняя точка питания, что позволяет использовать обычную двуполярную схемотехнику для ОУ. Керамические блокирующие конденсаторы С18-С21 смонтированы в непосредственной близости от корпусов цифровых микросхем D1, D2, D3, D5.

Типы деталей и конструкция

Типы использованных микросхем указаны в табл. 6.

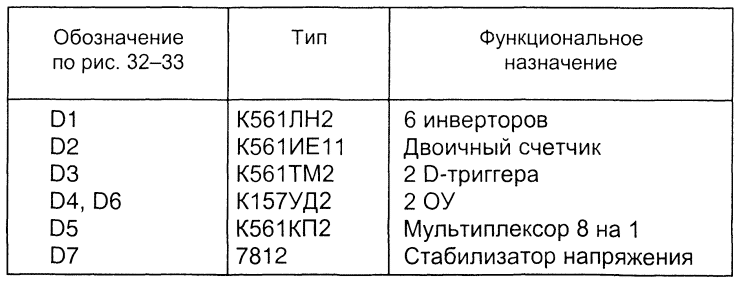

Таблица 6. Типы использованных микросхем

Дифференциальный магнитометр

Вместо микросхем серии К561 возможно использование микросхем серии К1561. Можно попытаться применить некоторые микросхемы серии К176 или зарубежные аналоги серий 40ХХ и 40ХХХ.

Сдвоенные операционные усилители (ОУ) серии К157 можно заменить любыми сходными по параметрам ОУ общего назначения (с соответствующими изменениями в цоколевке и цепях коррекции).

К применяемым в схеме дифференциального магнитометра резисторам не предъявляется особых требований. Они лишь должны иметь прочную и миниатюрную конструкцию и быть удобны для монтажа. Номинал рассеиваемой мощности 0,125...0,25 Вт.

Потенциометры R5, R16 желательны многооборотные для удобства точной настройки прибора. Рукоятка потенциометра R5 должна быть изготовлена из пластика и должна иметь достаточную длину, чтобы прикосновения руки оператора при настройке не вызывали изменения показаний индикатора за счет наводок.

Конденсатор С16 - электролитический любого малогабаритного типа.

Конденсаторы колебательных контуров С2* и СЗ* состоят из нескольких (5-10 шт.) конденсаторов, включенных параллельно. Настройка контура в резонанс осуществляется подбором количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К10-43, К71-7 или зарубежные термостабильные аналоги. Можно попытаться использовать обычные керамические или металлопленочные конденсаторы, однако, при колебаниях температуры придется чаще подстраивать прибор.

Микроамперметр - любого типа на ток 100 мкА с нулем посередине шкалы. Удобны малогабаритные микроамперметры, например, типа М4247. Можно использовать практически любой микроамперметр, и даже миллиамперметр - с любым пределом шкалы. Для этого надо соответствующим образом скорректировать номиналы резисторов R15-R17.

Кварцевый резонатор Q - любой малогабаритный часовой кварц (аналогичные используются также в портативных электронных играх).

Выключатель S1 - любого типа, малогабаритный.

Катушки датчика выполнены на круглых ферритовых сердечниках диаметром 8 мм (используются в магнитных антеннах радиоприемников СВ- и ДВ-диапазонов) и длиной около 10 см. Каждая обмотка состоит из ровно и плотно намотанных в два слоя 200 витков медного обмоточного провода диаметром 0,31 мм в двойной лаково-шелковой изоляции. Поверх всех обмоток крепится слой фольги экрана. Края экрана изолируются друг от друга для предотвращения образования короткозамкнутого витка. Вывод экрана выполняется медным луженым одножильным проводом. В случае экрана из алюминиевой фольги этот вывод накладывается на экран на всю его длину и плотно приматывается изолентой. В случае экрана из медной или латунной фольги вывод припаивается.

Концы ферритовых сердечников закреплены во фторопластовых центрирующих дисках, благодаря которым каждая из двух половинок датчика удерживается внутри пластиковой трубы из текстолита, служащей корпусом, как это схематически изображено на рис. 34.

Дифференциальный магнитометр

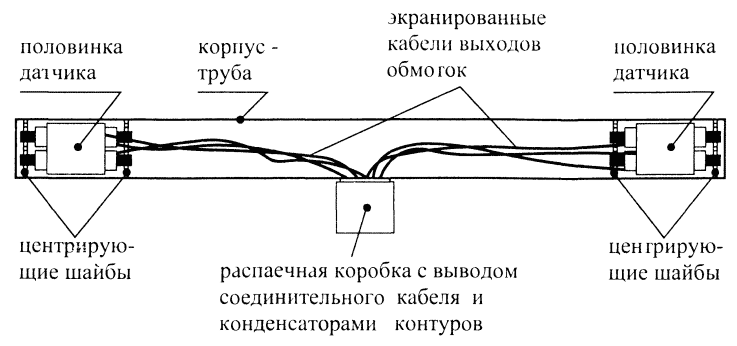

Рис. 34. Конструкция датчика-антенны

Длина трубы - около 60 см. Каждая из половинок датчика расположена у конца трубы и дополнительно фиксируется силиконовым герметиком, которым заполняется пространство вокруг обмоток и их сердечников. Заполнение осуществляется через специальные отверстия в корпусе-трубе. Совместно с фторопластовыми шайбами такой герметик придает креплению хрупких ферритовых стержней необходимую упругость, препятствующую их растрескиванию при случайных ударах.

Налаживание прибора

1. Убедиться в правильности монтажа.

2. Проконтролировать потребляемый ток, который не должен превышать 100 мА.

3. Проверить правильность работы задающего генератора и остальных элементов формирования импульсных сигналов.

4. Настроить колебательные контура датчика. Излучающий - на частоту 4 кГц, приемный - на 8 кГц.

5. Убедиться в правильности работы усилительного тракта и синхронного детектора.

Работа с прибором

Методика настройки и работы с прибором следующая. Выходим в место поисков, включаем прибор и начинаем вращать антенну-датчик. Лучше всего в вертикальной плоскости, проходящей через направление север-юг. Если датчик прибора на штанге, то можно не вращать, а раскачивать насколько это позволяет делать штанга. Стрелка индикатора будет отклоняться (компасный эффект). С помощью переменного резистора R5 пытаемся минимизировать амплитуду этих отклонений. При этом будет "съезжать" средняя точка показаний микроамперметра и ее надо будет тоже подстраивать другим переменным резистором R16, который предназначен для установки нуля. Когда "компасный" эффект станет минимальным, прибор считается отбалансированным.

Для малых объектов методика поисков с помощью дифференциального магнитометра не отличается от методики работы с обычным металлоискателем. Возле объекта стрелка может отклониться в любую сторону. Для больших объектов стрелка индикатора будет отклоняться в разные стороны на большом пространстве.
