Импульсный металлоискатель

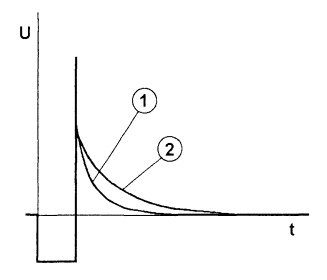

Рис. 24. Сигнал на входе импульсного металлоискателя. Осциллограмма 1 - сигнал в отсутствии металлических мишеней; осциллограмма 2 - сигнал при нахождении датчика вблизи металлического объекта

Импульсные металлоискатели имеют свои достоинства и недостатки. К достоинствам относится малая чувствительность к минерализованному грунту и соленой воде, к недостаткам - плохая селективность по типу металла и сравнительно большое потребление энергии.

Практическая конструкция

Большинство практических конструкций импульсных металлоискателей строятся либо по двухкатушечной схеме, либо по однокатушечной схеме с дополнительным источником питания. В первом случае прибор имеет раздельные приемную и излучающую катушки, что усложняет конструкцию датчика. Во втором случае катушка в датчике одна, а для усиления полезного сигнала используется усилитель, который питается от дополнительного источника питания. Смысл такого построения заключается в следующем - сигнал самоиндукции имеет более высокий потенциал, чем потенциал источника питания, который используется для подачи тока в передающую катушку. Поэтому для усиления такого сигнала усилитель должен иметь собственный источник питания, потенциал которого должен быть выше напряжения усиливаемого сигнала. Это также усложняет схему прибора.

Предлагаемая однокатушечная конструкция построена по оригинальной схеме, которая лишена приведенных выше недостатков.

Основные технические характеристики

  • Напряжение питания 7,5... 14 В
  • Потребляемый ток не более 90 мА

Глубина обнаружения:

  • монета диаметром 25 мм - 20 см
  • пистолет - 40 см
  • каска - 60 с

Несмотря на относительную простоту конструкции предлагаемого импульсного металлоискателя, его изготовление в домашних условиях может оказаться затруднительным из-за необходимости занесения в микроконтроллер специальной программы. Это можно сделать, только имея соответствующую квалификацию и программно-аппаратные средства для работы с микроконтроллером.

Структурная схема

Структурная схема изображена на рис. 25 Основой устройства является микроконтроллер. С его помощью осуществляется формирование временных интервалов для управления всеми узлами устройства, а также индикация и общее управление прибором. С помощью мощного ключа производится импульсное накопление энергии в катушке датчика, а затем прерывание тока, после которого возникает импульс самоиндукции, возбуждающий электромагнитное поле в мишени.

Импульсный металлоискатель
Рис. 25. Структурная схема импульсного металлоискателя

"Изюминкой" предлагаемой схемы является применение дифференциального усилителя во входном каскаде. Он служит для усиления сигнала, напряжение которого выше напряжения питания, и привязке его к определенному потенциалу (+5 В). Для дальнейшего усиления служит приемный усилитель с большим коэффициентом усиления. Для измерения полезного сигнала служит первый интегратор. Во время прямого интегрирования производится накопление полезного сигнала в виде напряжения, а во время обратного интегрирования производится преобразование результата в длительность импульса. Второй интегратор имеет большую постоянную интегрирования (240 мс) и служит для балансировки усилительного тракта по постоянному току.

Принципиальная схема

Принципиальная схема импульсного металлоискателя изображена на рис. 26 - дифференциальный усилитель, приемный усилитель, интеграторы и мощный ключ.

Импульсный металлоискатель
Рис. 26. Принципиальная электрическая схема импульсного металлоискателя. Усилительный тракт, мощный ключ, интеграторы (нажмите для увеличения)

На рис. 27 изображен микроконтроллер и органы управления и индикации. Предложенная конструкция разработана полностью на импортной элементной базе. Использованы самые распространенные компоненты ведущих производителей. Некоторые элементы можно попытаться заменить на отечественные, об этом будет сказано ниже. Большинство примененных элементов не являются дефицитными и могут быть приобретены в больших городах России и СНГ через фирмы, торгующие электронными компонентами.

Импульсный металлоискатель
Рис. 27. Принципиальная электрическая схема импульсного металлоискателя. Микроконтроллер (нажмите для увеличения)

Мощный ключ собран на полевом транзисторе VT1. Так как примененный полевой транзистор типа IRF740 имеет емкость затвора более 1000 пФ, для его быстрого закрытия используется предварительный каскад на транзисторе VT2. Скорость открывания мощного ключа уже не столь критична из-за того, что ток в индуктивной нагрузке нарастает постепенно. Резисторы R1, R3 предназначены для "гашения" энергии самоиндукции. Их номинал выбран из соображений безопасной работы транзистора VT1, а также обеспечения апериодического характера переходного процесса в контуре, который образован индуктивностью датчика и паразитной межвитковой емкостью. Защитные диоды VD1, VD2 ограничивают перепады напряжения на входе дифференциального усилителя.

Дифференциальный усилитель собран на ОУ D1.1. Микросхема D1 представляет собой счетверенный операционный усилитель типа TL074. Его отличительными свойствами являются высокое быстродействие, малое потребление, низкий уровень шумов, высокое входное сопротивление, а также возможность работы при напряжениях на входах, близких к напряжению питания. Эти свойства и обусловили его применение в дифференциальном усилителе в частности и в схеме в целом. Коэффициент усиления дифференциального усилителя составляет около 7 и определяется номиналами резисторов R3, R6-R9, R11.

Приемный усилитель D1.2 представляет собой неинвертирующий усилитель с коэффициентом усиления 56. Во время действия высоковольтной части импульса самоиндукции этот коэффициент снижается до 1 с помощью аналогового ключа D2.1. Это предотвращает перегрузку входного усилительного тракта и обеспечивает быстрое вхождение в режим для усиления слабого сигнала. Транзистор VT3, а также транзистор VT4, предназначены для согласования уровней управляющих сигналов, подаваемых с микроконтроллера на аналоговые ключи.

С помощью второго интегратора D1.3 производится автоматическая балансировка входного усилительного тракта по постоянному току. Постоянная интегрирования 240 мс выбрана достаточно большой, чтобы эта обратная связь не влияла на усиление быстро изменяющегося полезного сигнала. С помощью этого интегратора на выходе усилителя D1.2 при отсутствии сигнала поддерживается уровень +5 В.

Измерительный первый интегратор выполнен на D1.4. На время интегрирования полезного сигнала открывается ключ D2.2 и, соответственно, закрывается ключ D2.4. На ключе D2.3 реализован логический инвертор. После завершения интегрирования сигнала ключ D2.2 закрывается и открывается ключ D2.4. Накопительный конденсатор С6 начинает разряжаться через резистор R21. Время разряда будет пропорционально напряжению, которое установилось на конденсаторе С6 к концу интегрирования полезного сигнала.

Это время измеряется с помощью микроконтроллера, который осуществляет аналого-цифровое преобразование. Для измерения времени разряда конденсатора С6 используются аналоговый компаратор и таймеры, которые встроены в микроконтроллер D3.

С помощью светодиодов VD3...VD8 производится световая индикация. Кнопка S1 предназначена для начального сброса микроконтроллера. С помощью переключателей S2 и S3 задаются режимы работы устройства. С помощью переменного резистора R29 регулируется чувствительность металлоискателя.

Алгоритм функционирования

Для разъяснения принципа работы описываемого импульсного металлоискателя на рис. 28 приведены осциллограммы сигналов в наиболее важных точках прибора.

Импульсный металлоискатель

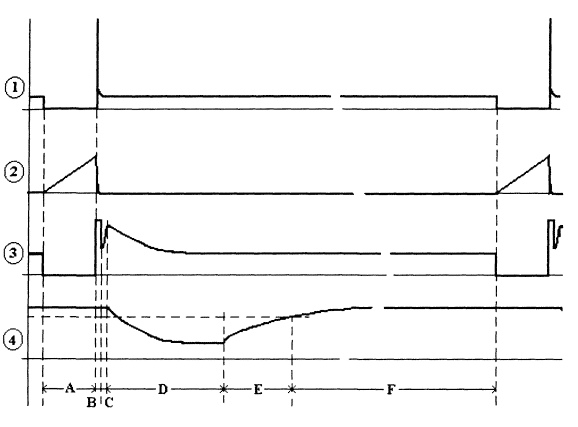

Рис. 28. Осциллограммы

На время интервала А открывается ключ VT1. Через катушку датчика начинает протекать пилообразный ток - осциллограмма 2. При достижении тока около 2 А ключ закрывается. На стоке транзистора VT1 возникает выброс напряжения самоиндукции - осциллограмма 1. Величина этого выброса - более 300 В (!) и ограничивается резисторами R1, R3. Для предотвращения перегрузки усилительного тракта служат ограничительные диоды VD1, VD2. Также Для этой цели на время интервала А (накопление энергии в катушке) и интервала В (выброс самоиндукции) открывается ключ D2.1. Это снижает сквозной коэффициент усиления тракта с 400 до 7. На осциллограмме 3 показан сигнал на выходе усилительного тракта (вывод 8 D1.2). Начиная с интервала С, ключ D2.1 закрывается и коэффициент усиления тракта становится большим. После завершения защитного интервала С, за время которого усилительный тракт входит в режим, открывается ключ D2.2 и закрывается ключ D2.4 - начинается интегрирование полезного сигнала - интервал D. По истечении этого интервала ключ D2.2 закрывается, а ключ D2.4 открывается - начинается "обратное" интегрирование. За это время (интервалы Е и F) конденсатор С6 полностью разряжается. С помощью встроенного аналогового компаратора микроконтроллер отмеряет величину интервала Е, которая оказывается пропорциональной уровню входного полезного сигнала. Для версии 1.0 микропрограммного обеспечения установлены следующие значения интервалов:

  • А-60...200 мкс, В- 12 мкс,
  • С - 8 мкс, D - 50 мкс,
  • A+B+C+D+E+F - 5 мс - период повторения.

Микроконтроллер обрабатывает полученные цифровые данные и индицирует с помощью светодиодов VD3- VD8 и излучателя звука Y1 степень воздействия мишени на датчик. Светодиодная индикация представляет собой аналог стрелочного индикатора - при отсутствии мишени горит светодиод VD8, далее в зависимости от уровня воздействия последовательно загораются VD7, VD6 и т.д.

Типы деталей и конструкция

Вместо операционного усилителя D1 TL074N можно попробовать применить TL084N или по два сдвоенных ОУ типов TL072N, TL082N.

Микросхема D2 - это счетверенный аналоговый ключ типа CD4066, который можно заменить на отечественную микросхему К561КТЗ.

Микроконтроллер D4 AT90S2313-10PI прямых аналогов не имеет. В схеме не предусмотрены цепи для его внутрисхемного программирования, поэтому контроллер желательно устанавливать на панельку, чтобы его можно было перепрограммировать.

Стабилизатор 78L05 можно, в крайнем случае, заменить на КР142ЕН5А.

Транзистор VT1 типа IRF740 можно попробовать заменить на IRF840.

Транзисторы VT2-VT4 типа 2N5551 можно заменить на КТ503 с любым буквенным индексом. Однако следует обратить внимание на тот факт, что они имеют разную цоколевку.

Светодиоды могут быть любого типа, VD8 желательно взять другого цвета свечения. Диоды VD1, VD2 типа 1N4148.

Резисторы могут быть любых типов, R1 и R3 должны иметь рассеиваемую мощность 0,5 Вт, остальные могут быть 0,125 или 0,25 Вт. R9 и R11 желательно подобрать, чтобы их сопротивление отличалось не более, чем на 5 %.

Подстроенный резистор R7 желательно использовать многооборотный.

Конденсатор С1 - электролитический, на напряжение 16 В, остальные конденсаторы керамические. Конденсатор С6 желательно взять с хорошим ТКЕ.

Кнопка S1, переключатели S2-S4, переменный резистор R29 могут быть любых типов, которые подходят по габаритам. В качестве источника звука можно использовать пьезоизлучатель или головные телефоны от плеера.

Конструкция корпуса прибора может быть произвольной. Штанга вблизи датчика (до 1 м) и сам датчик не должны иметь металлических деталей и элементов крепления. В качестве исходного материала для изготовления штанги удобно использовать пластиковую телескопическую удочку.

Датчик содержит 27 витков провода диаметром 0,6...0,8 мм, намотанного на оправке 190 мм. Датчик не имеет экрана и его крепление к штанге должно осуществляться без применения массивных шурупов, болтов и т.д. (!) В остальном технология его изготовления может быть такая же, как для индукционного металлоискателя. Для соединения датчика и электронного блока нельзя использовать экранированный кабель из-за его большой емкости. Для этих целей надо использовать два изолированных провода, например типа МГШВ, свитых вместе.

Налаживание прибора

Внимание! В приборе имеется высокое, потенциально опасное для жизни напряжение - на коллекторе VT1 и на датчике. Поэтому при настройке и эксплуатации следует соблюдать меры электробезопасности.

Настройку прибора рекомендуется проводить в следующей последовательности:

1. Убедиться в правильности монтажа.

2. Подать питание и убедиться, что потребляемый ток не превышает 100 (мА).

3. С помощью подстроечного резистора R7 добиться такой балансировки усилительного тракта, чтобы осциллограмма на выводе 7 D1.4 соответствовала осциллограмме 4 на рис. 28. При этом необходимо следить за тем, чтобы сигнал в конце интервала D был неизменным, т.е. осциллограмма в этом месте должна быть горизонтальной.

В дальнейшей настройке правильно собранный прибор не нуждается. Необходимо поднести датчик к металлическому объекту и убедиться в работе органов индикации. Описание работы органов управления приводится в описании программного обеспечения.

Программное обеспечение

На момент написания этого материала было разработано и протестировано программное обеспечение версий 1.0 и 1.1. Код "прошивки" версии 1.0 в формате Intel HEX можно найти в Интернете на персональной страничке Юрия Колоколова, home.skif.net/~yukol/index.htm.

Коммерческая версия 1.1 программного обеспечения планируется к поставке в виде уже запрограммированных микроконтроллеров в составе наборов, выпускаемых фирмой "Мастер Кит". Версия 1.0 реализует следующие функции:

  • контроль напряжения питания - при напряжении питания менее 7 В начинает прерывисто загораться светодиод VD8;
  • фиксированный уровень чувствительности;
  • статический режим поиска.

Версия программного обеспечения 1.1 отличается тем, что позволяет регулировать чувствительность прибора с помощью переменного резистора R29.

Работа над новыми версиями программного обеспечения продолжается, планируется введение дополнительных режимов. Для управления новыми режимами зарезервированы переключатели S1, S2. Новые версии, после их всестороннего тестирования, будут доступны в наборах "Мастер Кит". Информация о новых версиях будет публиковаться в Интернете на персональной страничке Юрия Колоколова, home.skif.net/~yukol/index.htm.

Автор: Щедрин А.И.

Смотрите другие статьи раздела Металлоискатели.
