www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Автомат-регулятор угла ОЗ на К1816ВЕ31

Энциклопедия радиоэлектроники и электротехники / Микроконтроллеры

Комментарии к статье Комментарии к статье

Устройства, предназначенные для автоматического поддержания угла опережения зажигания (ОЗ) двигателя внутреннего сгорания на оптимальном уровне, пока довольно сложны. Упростить их удается применением микросхем повышенной степени интеграции. Один из примеров тому представлен ниже.

Наиболее очевидный способ улучшения важнейших показателей бензинового двигателя внутреннего сгорания - замена центробежного регулятора угла ОЗ электронным с ручным, а еще лучше - с автоматическим управлением. Подобные электронные регуляторы уже были описаны в журнале [1; 2].

Взяв за основу устройство [2], я разработал более простой автоматический регулятор угла O3. Упрощение достигнуто использованием микроконтроллера К1816ВЕ31. Наличие в нем двух цифровых шестнадцатиразрядных таймеров позволяет непрерывно и одновременно измерять частоту вращения коленчатого вала и управлять углом ОЗ. В отличие от прототипа, контакты прерывателя остаются в положении начального угла 03, как и для механического центробежного регулятора, что обеспечивает нормальный режим зажигания в процессе запуска двигателя.

Автомат-регулятор предназначен для работы с контактным прерывателем и системой электронного зажигания. Задержка искры относительно момента размыкания контактов равна разности периода искрообразования (Ти - 1/fи, где fи - частота размыкания контактов прерывателя) и времени опережения зажигания (соответствующего углу OЗ при конкретной частоте вращения коленчатого вала двигателя).

Расчет момента искрообразования повторяется каждые пол-оборота коленчатого вала, что практически обеспечивает безынерционность регулятора. Предусмотрено также введение временной поправки октан-корректором, который задает как значение, так и знак коррекции. В зависимости от положения дроссельной заслонки карбюратора и частоты вращения коленчатого вала двигателя происходит управление электроклапаном экономайзера по типовому алгоритму.

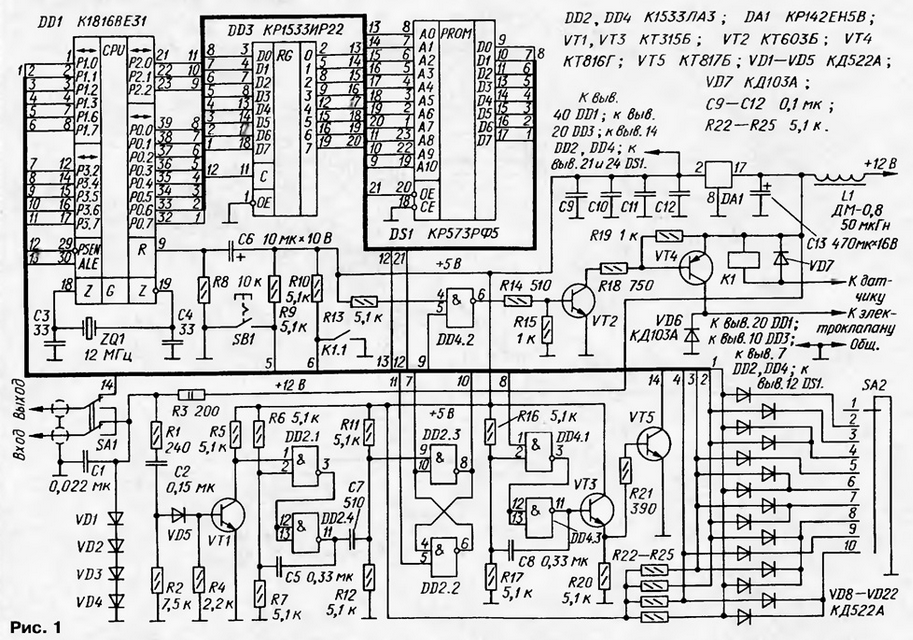

Принципиальная схема цифрового регулятора изображена на рис. 1. Устройство состоит из процессорного узла, входного формирователя, выходного узла, октан-корректора, узла управления электроклапаном экономайзера, стабилизатора напряжения и цепи гальванической развязки от контактов микропереключателя.

Автомат-регулятор угла ОЗ на К1816ВЕ31

(нажмите для увеличения)

Основной элемент процессорного узла - однокристальный микроконтроллер DD1, включенный по типовой схеме с внешней памятью (она хранит программы). Микроконтроллер тактирован встроенным генератором, частота которого задана кварцевым резонатором ZQ1. Микросхема DD3 - регистр-защелка младшего байта адреса.

Формирователь, состоящий из входного усилителя на транзисторе VT1, одновибратора на элементах DD2.1, DD2.4 и триггера DD2.2, DD2.3, собран по схеме из [2] и предназначен для устранения последствий дребезга контактов прерывателя и подачи сигнала низкого уровня на вход Р3.2 контроллера при размыкании контактов прерывателя. Вход формирователя соединяют с прерывателем двигателя автомобиля.

Переключатель SA1 позволяет отключать автомат-регулятор и подавать сигнал с прерывателя сразу на блок зажигания. Это, в частности, дает возможность запускать двигатель с сильно разряженной аккумуляторной батареей, когда напряжение бортовой сети недостаточно для нормальной работы автомата.

В октан-корректор входят переключатели SB1, SA2 и шифратор на диодах VD8-VD22. Коррекция момента искрообразования дискретна, с программно установленным шагом 0,7 град. В зависимости от положения переключателя SA2 сигнал в двоичном инверсном коде через диоды поступает на входы Р1.0- Р1.3 микроконтроллера и задает ему число шагов коррекции. С переключателя SB1 на вход Р1.6 контроллера поступает сигнал, определяющий знак коррекции. Программно определено, что разомкнутым контактам этого переключателя соответствуют увеличение, а замкнутым - уменьшение опережения зажигания относительно номинального значения.

Выходной узел собран на одновибраторе DD4.1, DD4.3 с усилителем на транзисторах VT3, VT5 по схеме из [1] и предназначен для формирования импульсов положительной полярности амплитудой 12 В и длительностью 500 мкс для запуска электронной системы зажигания. Если выход элемента DD4.1 соединить с входами свободного элемента DD4.4 (не показанного на схеме), то с выхода элемента DD4.4 можно снять импульсную последовательность для подачи на электронный тахометр.

Узел управления электроклапаном собран на элементе DD4.2 и транзисторах VT2, VT4 по схеме из [3]. Низкий логический уровень на выходе Р3.5 контроллера после инвертирования элементом DD4.2 открывает транзисторы VT2, VT4. Через открытый транзистор VT4 напряжение 12 В поступает на обмотку электроклапана, который управляет поступлением топлива в карбюратор двигателя.

На реле К1 собран узел, обеспечивающий гальваническую развязку входа микроконтроллера от контактов датчика -микропереключателя, который установлен на карбюраторе и механически связан с дроссельной заслонкой. При открытой заслонке контакты датчика замкнуты и на обмотку реле К1 подано напряжение 12 В. Через замкнутые контакты К1.1 реле низкий логический уровень поступает на вход Р1.7 контроллера, информируя его об открытии дроссельной заслонки.

Автомат-регулятор питается от бортовой сети автомобиля. Через входной фильтр L1C13 напряжение постоянного тока поступает на стабилизатор DA1, с выхода которого напряжение 5 В поступает к микросхемам и другим узлам. Регулятор включается одновременно с включением зажигания автомобиля.

При подаче напряжения питания конденсатор С6 заряжается через резистор R8, формируя сигнал обнуления, по которому контроллер DD1 переходит в исходное состояние и выполняет подготовительные операции. Во-первых, устанавливает низкий уровень на выходе Р3.5, который после инвертирования элементом DD4.2 и усиления транзистором VT2 открывает транзистор VT4, и напряжение бортовой сети поступает на обмотку электроклапана, разрешая тем самым подачу топлива в карбюратор двигателя.

Во-вторых, импульсом низкого уровня на нижнем по схеме входе элемента DD2.2 устанавливает триггер DD2.2, DD2.3 в исходное состояние, при котором на выходе элемента DD2.2 - высокий уровень, а на выходе элемента DD2.3 - низкий. В-третьих, разрешает прерывание по низкому уровню на входе Р3.2.

В-четвертых, устанавливает внутренние таймеры - счетчики ТО и Т1 в 16-битный режим и разрешает прерывание от внутреннего таймера Т1. Таймеры контроллера организуются так, что их состояние увеличивается на 1 через 12 периодов генератора. При тактовой частоте 12 МГц увеличение состояния таймера происходит через 1 мкс, что позволяет измерить период не более 65535 мкс, который соответствует частоте вращения коленчатого вала двигателя не менее 457 мин-1. При переходе таймера из состояния "все единицы" в состояние "все нули" в специальном регистре контроллера устанавливается признак переполнения, по которому при условии разрешения прерывания контроллер выполняет соответствующую подпрограмму, обслуживающую это прерывание.

Далее контроллер обнуляет таймеры, запускает таймер ТО на счет и переходит в режим ожидания поступления низкого уровня на входе Р3.2. Таким образом, цифровой регулятор готов к запуску двигателя.

При первом размыкании контактов прерывателя на выходе одновибратора DD2.1, DD2.4 сформируется импульс длительностью 500 мкс, который после дифференцирования цепью C7R11R12 переключит триггер DD2.2, DD2.3 и на выходе элемента DD2.2 установится низкий уровень. Поступив на вход Р3.2 контроллера, он вызовет соответствующую подпрограмму обработки прерывания, которая останавливает таймер ТО, сохраняет его состояние, выполняет начальную установку и вновь запускает в режиме счета. После этого происходит анализ сохраненного значения таймера ТО.

При запуске двигателя частота вращения коленчатого вала меньше допустимой для измерения, поэтому происходит переполнение таймера ТО. При этом условии контроллер без задержки сформирует на выходе Р3.4 короткий импульс низкого уровня, который запустит одновибратор DD4.1, DD4.3. Импульс низкого уровня длительностью 500 мкс, сформированный на выходе одновибратора, закроет транзисторы VT3, VT5 и запустит систему электронного зажигания двигателя. После этого контроллер импульсом низкого уровня на нижний вход элемента DD2.2 устанавливает триггер DD2.2, DD2.3 в исходное состояние и вновь переходит в режим ожидания очередного переключения триггера.

Когда частота вращения коленчатого вала превысит 457 мин-1, переполнения таймера ТО уже не происходит и контроллер при выполнении подпрограммы обработки прерывания по входу Р3.2 производит анализ периода искрообразования. В соответствии с характеристикой механического регулятора Р147В, изображенной на рис. 2 (N - частота вращения коленчатого вала).

Автомат-регулятор угла ОЗ на К1816ВЕ31

На ее горизонтальном участке от нуля до точки 1 устройство формирует выходные импульсы без задержки, т. е. в момент размыкания контактов прерывателя, на участке 1 - 2 контроллер рассчитывает необходимую задержку формирования импульса зажигания по формуле

tзад = (tизм - φоз·tизм/180) - tрасч ± tкорр,

где tзад - время задержки зажигания, мкс; tизм - время между двумя смежными размыканиями прерывателя, мкс; φоз - значение угла опережения зажигания при конкретной частоте вращения коленчатого вала двигателя, град.; tрасч - время, прошедшее от момента размыкания контактов прерывателя до окончания расчета задержки зажигания, мкс; tкорр - временная поправка (коррекция зажигания), зависящая как от положения переключателя октан-корректора, так и переключателя знака коррекции, мкс.

Полученное значение задержки вычитается из 65536, результат фиксирует таймер Т1, после чего происходит его запуск и содержимое таймера начинает увеличиваться на единицу через каждую микросекунду.

Одновременно с завершением расчета задержки зажигания контроллер включает или выключает электроклапан в зависимости от положения дроссельной заслонки карбюратора и частоты вращения вала двигателя. При открытой заслонке контроллер постоянно поддерживает низкий уровень на выходе Р3.5, разрешая тем самым подачу топлива в карбюратор.

При ее закрывании реле К1 отпускает якорь, контакты К1.1 размыкаются и через резистор R10 на вход Р1.7 контроллера поступает высокий уровень. Контроллер сравнивает измеренный период искрообразования с программно установленными временными порогами и соответственно открывает или закрывает клапан. Эти временные пороги соответствуют заданным в блоке управления экономайзером, который был смонтирован на автомобиле.

После завершения подпрограммы обработки прерывания по входу Р3.2 контроллер устанавливает триггер DD2.2, DD2.3 в исходное состояние и ожидает поступления сигнала прерывания от таймера Т1.

Через определенное время происходит переполнение таймера Т1, и он формирует запрос на обработку вектора прерывания. Контроллер исполняет соответствующую подпрограмму, останавливает таймер Т1, импульсом низкого уровня запускает одновибратор DD4.1, DD4.3. Закрывшийся транзистор VT4 сформирует пусковой импульс для блока зажигания. Завершив подпрограмму, контроллер снова ожидает поступления низкого уровня на вход Р3.2.

Поскольку контакты прерывателя размыкаются каждые пол-оборота коленчатого вала двигателя, то и время, измеренное таймером ТО в каждом цикле, соответствует 180 град. Измеренное время программно делится на 256 (получается результат, соответствующий 0,7 град.) и умножается на код, введенный с шифратора на диодах VD8-VD22. В результате получается время коррекции задержки зажигания tкорр, которое учитывается при окончательном расчете задержки зажигания с соответствующим знаком. Переключателем SA2 угол коррекции ОЗ можно изменять в пределах от 0 до +6,3 или от 0 до -6,3 град., чему соответствуют верхняя и нижняя штриховые ломаные линии на рис. 2.

Использование инверсного кода позволяет уменьшить число диодов в шифраторе. При установке минусового угла коррекции характеристика регулятора программно ограничивается так, что результирующий угол ОЗ не может принимать отрицательных значений.

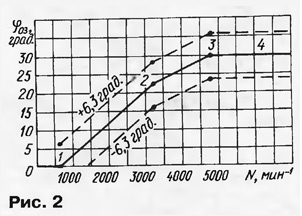

Рассмотрим формирование характеристики автомата-регулятора (такой же, как у центробежного регулятора), показанной на рис. 2 (жирная ломаная линия). В центробежном регуляторе такую форму характеристики задают две пружины разной жесткости, которые вступают в действие одна за другой с увеличением частоты вращения вала прерывателя. Линия состоит из четырех участков.

На первом участке от начала координат до точки 1 угол 03 равен нулю. Остальные три участка - 1-2, 2-3 и 3- 4 - аппроксимированы прямыми линиями и выражены системой трех линейных уравнений зависимости угла O3 от частоты вращения коленчатого вала, которую в общем виде описывает формула φоз = К · (N - N0) + φнач, где φоз - текущий угол ОЗ, град.; N - текущая частота вращения коленчатого вала двигателя, мин-1; N0 - частота вращения в начальной точке участка, мин-1; К - коэффициент, учитывающий угол наклона участка к оси N; φнач - начальный угол ОЗ для участка, град.

Подставив эти три уравнения для каждого участка в формулу для tзад и выполнив преобразования, получим систему трех линейных уравнений с зависимостью времени задержки момента искрообразования от измеренного отрезка времени между двумя смежными размыканиями прерывателя:

tзад = (tизм · K1/256 - В1) - tpaсч ± tкорр (для участка 1-2);

tзад = (tизм · K2/256 - В2) - tpaсч ± tкорр (для 2-3);

tзад = (tизм · K3/256 - В3) - tpaсч ± tкорр (для 3-4),

где K1, В1, K2, В2, K3, В3 - расчетные коэффициенты для соответствующих участков характеристики.

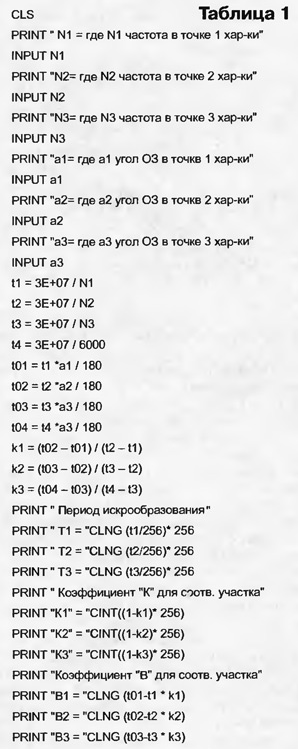

Для определения этих коэффициентов написана программа (табл. 1) на языке программирования Q-Basic.

Автомат-регулятор угла ОЗ на К1816ВЕ31

Исходными для нее служат параметры характеристики центробежного регулятора прерывателя-распределителя Р147В автомобиля "Москвич-2140", из технического описания [4] - угол ОЗ и частота вращения коленчатого вала двигателя (не путать с частотой вращения и углом ОЗ вала кулачка прерывателя, так как частота его вращения в два раза меньше, чем коленчатого вала) в точках 1, 2, 3 - табл. 2.

Автомат-регулятор угла ОЗ на К1816ВЕ31

В табл. 3 сведены результаты расчета по указанной программе. За максимальное условно принято значение частоты вращения коленчатого вала 6000 мин-1, так как участок от точки 3 горизонтален. Для упрощения управляющей программы контроллера значения периода искрообразования в начале участков характеристики приняты равными ближайшим кратным 256.

Автомат-регулятор угла ОЗ на К1816ВЕ31

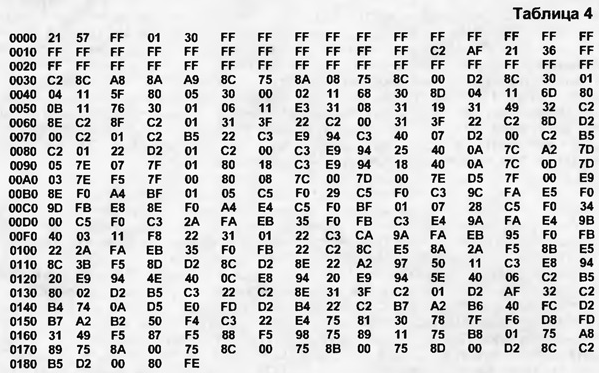

В табл. 4 представлены коды программы, которую размещают в ПЗУ DS1; она обеспечивает работу контроллера DD1.

Автомат-регулятор угла ОЗ на К1816ВЕ31

С этой программой автомат-регулятор по характеристике аналогичен прерывателю-распределителю Р147В и блоку управления экономайзером 252.3761 двигателя автомобиля "Москвич-2140", рассчитанного на использование бензина А-76. Пороги включения и выключения электроклапана по частоте вращения коленчатого вала приняты равными соответственно 1245 мин-1 и 1500 мин-1 [5]. Адреса программы, в которые занесена информация, определяющая характеристику регулятора, указаны в табл. 5 и 6.

Автомат-регулятор угла ОЗ на К1816ВЕ31

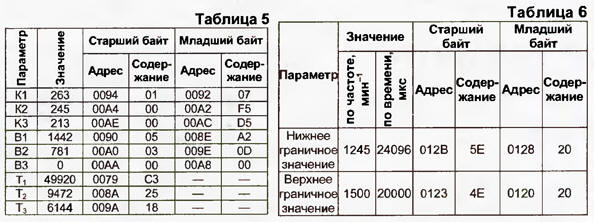

Содержание в программу записывают в двубайтном шестнадцатиричном коде, за исключением периода искрообразования в начале соответствующих участков (Т1, Т2, Т3), которые представляют только старшим байтом. Пороги переключения электроклапана из частотного во временной вид (табл. 6) пересчитывают по формуле tпop = 3·107/ Nпop, где tпop - время в мкс; Nпop - частота вращения в мин-1.

Для использования автомата с другими центробежными регуляторами и блоками управления экономайзером в расчет подставляют их характеристики.

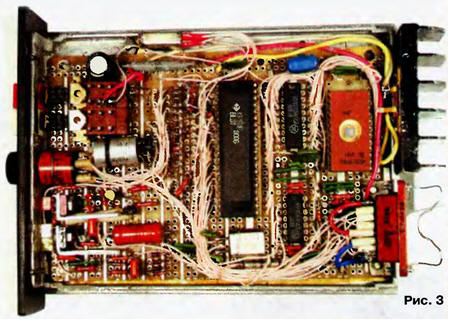

Автомат-регулятор собран на технологической плате размерами 130x85 мм. Соединения выполнены проводом МГТФ. На лицевой панели регулятора установлены переключатели SA1, SA2, SB1. Если управлять электроклапаном не нужно, элементы R13-R15, R18, R19, VT2, VT4, VD6, VD7, К1 можно не устанавливать. Вид устройства со снятым кожухом показан на рис. 3.

Автомат-регулятор угла ОЗ на К1816ВЕ31

В качестве микроконтроллера подойдет любая микросхема из семейства Intel51 (180x31, 180x51, 180x52) либо их отечественные аналоги (К1816ВЕ51, например).

Изготовленный из исправных деталей и без ошибок регулятор в налаживании не нуждается. Рекомендации по замене элементов и проверке работоспособности изложены в [1-3]. Пределы регулировки коррекции угла ОЗ можно при желании увеличить до ±10,5 град, использованием переключателя SA2 на 16 положений с добавлением соответствующего числа диодов в шифратор. Возможно также применение шифратора в виде переключателя на 4 направления и 10 или 16 положений, как в [1].

Регулятор монтируют на панели приборов автомобиля и соединяют с прерывателем, блоком зажигания, электроклапаном и датчиком на карбюраторе экранированным кабелем.

Перед установкой электронного регулятора следует зафиксировать сухари центробежного регулятора в исходном положении. Момент размыкания контактов прерывателя должен соответствовать начальному углу ОЗ. Конденсатор прерывателя необходимо отключить.

При установке автомата-регулятора на автомобили, на карбюраторе которых установлен датчик-винт (его контакты при закрытой дроссельной заслонке замкнуты), необходимо резистор R10 подключить к замкнутым контактам реле К1.

Хотя устройство рассчитано на совместную работу с контактным прерывателем и системой электронного зажигания, при соответствующей доработке входного формирователя и выходного узла он способен работать и с бесконтактным прерывателем и с другими видами блока зажигания.

Исходный текст программы для К1816ВЕ31

Литература

  1. Бирюков А. Цифровой октан-корректор. - Радио, 1987, №10, с. 34-37.
  2. Бирюков А. Цифровой автомат-регулятор угла ОЗ. - Радио, 1999, №1, с. 46-48; № 2, с. 40,41.
  3. Банников В. Усовершенствованный блок управления экономайзером. - Радио, 1991, № 8, с. 28-31.
  4. Горелов Н. С. и др. Автомобили "Москвич" моделей 2140, 2138: Ремонт. - М.: Транспорт, 1993, с. 234.
  5. Банников В. Замена блоков управления экономайзером. - Радио, 1989, №8, с. 30.

Автор: А.Обухов, г.Пермь
