Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Ремонт осциллографа C1-94

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Данная статья предполагает использование заводской схемы прибора.

Многим специалистам, а особенно радиолюбителям, хорошо известен осциллограф С1-94 (рис. 1). Осциллограф, при своих достаточно неплохих технических характеристиках, имеет весьма небольшие габариты и вес, а также относительно невысокую стоимость. Благодаря этому модель сразу завоевала популярность среди специалистов, занимающихся мобильным ремонтом различной электронной техники, не требующим очень широкой полосы частот входных сигналов и наличия двух каналов для одновременных измерений. В настоящее время в эксплуатации находится достаточно большое количество таких осциллографов.

В связи с этим данная статья предназначена для специалистов, у которых возникла необходимость ремонта и настройки осциллографа С1-94. Осциллограф имеет обычную для приборов подобного класса структурную схему (рис. 2). Она содержит канал вертикального отклонения (КВО), канал горизонтального отклонения (КТО), калибратор, электронно-лучевой индикатор с высоковольтным источником питания и низковольтный источник питания.

КВО состоит из переключаемого входного делителя, предварительного усилителя, линии задержки и оконечного усилителя. Он предназначен для усиления сигнала в частотном диапазоне 0...10 МГц до уровня, необходимого для получения заданного коэффициента отклонения по вертикали (10 мВ/дел ... 5 В/дел с шагом 1-2-5), с минимальными амплитудно-частотными и фазо-частот-ными искажениями.

КГО включает в себя усилитель синхронизации, триггер синхронизации, схему запуска, генератор развертки, схему блокировки и усилитель развертки. Он предназначен для обеспечения линейного отклонения луча с заданным коэффициентом развертки от 0,1 мкс/дел до 50 мс/дел с шагом 1-2-5.

Калибратор вырабатывает сигнал для калибровки прибора по амплитуде и времени.

Узел электронно-лучевого индикатора состоит из электронно-лучевой трубки (ЭЛТ), схемы питания ЭЛТ и схемы подсвета.

Низковольтный источник предназначен для питания всех функциональных устройств напряжениями +24 В и ±12 В.

Рассмотрим работу осциллографа на уровне принципиальной схемы.

Исследуемый сигнал через входной разъем Ш1 и кнопочный переключатель В1-1 ("Открытый/Закрытый вход") поступает на входной переключаемый делитель на элементах R3...R6, R11, С2, С4... С8. Схема входного делителя обеспечивает постоянство входного сопротивления независимо от положения переключателя чувствительности по вертикали В1 ("V/ДЕЛ."). Конденсаторы делителя обеспечивают частотную компенсацию делителя во всей полосе частот.

С выхода делителя исследуемый сигнал поступает на вход предварительного усилителя КВО (блок У1). На полевом транзисторе Т1-У1 собран истоковый повторитель для переменного входного сигнала. По постоянному току этот каскад обеспечивает симметрию рабочего режима для последующих каскадов усилителя. Делитель на резисторах R1-Y1, Я5-У1 обеспечивает входное сопротивление усилителя равное 1МОм. Диод Д1-У1 и стабилитрон Д2-У1 обеспечивают защиту входа от перегрузок.

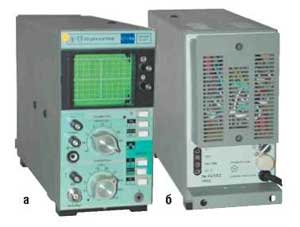

Ремонт осциллографа C1-94 Осциллограф С1-94

Рис. 1. Осциллограф С1-94 (а - вид спереди, б - вид сзади)

Двухкаскадный предварительный усилитель выполнен на транзисторах Т2-У1...Т5-У1 с общей отрицательной обратной связью (ООС) через R19-Y1, R20-Y1, R2-Y1, R3-Y1, С2-У1, Rl, C1, которая позволяет получить усилитель с необходимой полосой пропускания, которая практически не изменяется при ступенчатом изменении коэффициента усиления каскада в два и пять раз. Изменение коэффициента усиления осуществляется изменением сопротивления между эмиттерами транзисторов УТ2-У1, VT3-У1 путем коммутации резисторов R3-y 1, R16-yi и Rl параллельно резистору R16-yi. Балансировка усилителя осуществляется изменением потенциала базы транзистора ТЗ-У1 резистором R9-yi, который выведен под шлиц. Смещение луча по вертикали производится резистором R2 путем изменения базовых потенциалов транзисторов Т4-У1, Т5-У1 в противофазе. Корректирующая цепочка R2-yi, С2-У1, С1 осуществляет частотную коррекцию коэффициента усиления в зависимости от положения переключателя В1.1.

Для исключения паразитных связей по цепям питания предварительный усилитель запитывается через фильтр R42-У1, С10-У1, R25-yi, СЗ-У1 от источника -12 В и через фильтр R30-yi, С7-У1, R27-yi, С4-У1 от источника +12 В.

Для задержки сигнала относительно начала развертки введена линия задержки Л31, являющаяся нагрузкой усилительного каскада на транзисторах Т7-У1, Т8-У1. Выход линии задержки включен в базовые цепи транзисторов оконечного каскада, собранного на транзисторах Т9-У1, Т10-У1, Т1-У2, Т2-У2. Такое включение линии задержки обеспечивает согласование ее с каскадами предварительного и оконечного усилителей. Частотная коррекция коэффициента усиления выполняется цепочкой R35-yi, С9-У1, а в каскаде оконечного усилителя - цепочкой С11-У1, R46-yi, С12-У1. Коррекция калиброванных значений коэффициента отклонения при эксплуатации и смене ЭЛТ осуществляется резистором R39-yi, выведенным под шлиц. Оконечный усилитель собран на транзисторах Т1-У2, Т2-У2 по схеме с общей базой с резистивной нагрузкой R11-Y2... R14-Y2, что позволяет достичь необходимой полосы пропускания всего канала вертикального отклонения. С коллекторных нагрузок сигнал поступает на вертикальные отклоняющие пластины ЭЛТ.

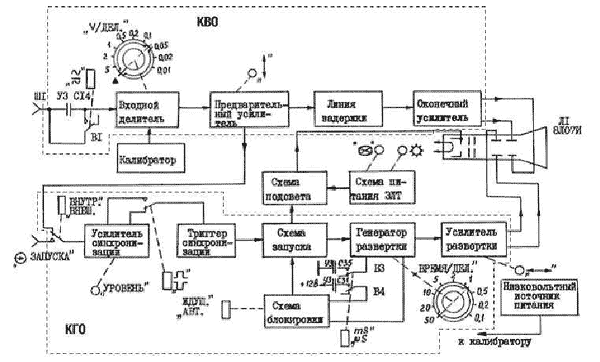

Ремонт осциллографа C1-94. Структурная схема осциллографа С1-94

Рис. 2. Структурная схема осциллографа С1-94

Исследуемый сигнал со схемы предварительного усилителя КВО через каскад эмиттерного повторителя на транзисторе Т6-У1 и переключатель В1.2 поступает также на вход усилителя синхронизации КГО для синхронного запуска схемы развертки.

Канал синхронизации (блок УЗ) предназначен для запуска генератора развертки синхронно со входным сигналом для получения неподвижного изображения на экране ЭЛТ. Канал состоит из входного эмиттерного повторителя на транзисторе Т8-УЗ, дифференциального каскада усиления на транзисторах Т9-УЗ, Т12-УЗ и триггера синхронизации на транзисторах Т15-УЗ, Т18-УЗ, представляющего собой несимметричный триггер с эмиттерной связью с эмиттерным повторителем на входе на транзисторе Т13-У2.

В базовую цепь транзистора Т8-УЗ включен диод Д6-УЗ, предохраняющий схему синхронизации от перегрузок. С эмиттерного повторителя синхронизирующий сигнал поступает на дифференциальный каскад усиления. В дифференциальном каскаде осуществляется переключение (В1-3) полярности синхронизирующего сигнала и усиление его до величины, достаточной для срабатывания триггера синхронизации. С выхода дифференциального усилителя синхросигнал через эмиттерный повторитель поступает на вход триггера синхронизации. С коллектора транзистора Т18-УЗ снимается сигнал, нормированный по амплитуде и форме, который через развязывающий эмиттерный повторитель на транзисторе Т20-УЗ и дифференцирующую цепочку С28-УЗ, Я56-У3 управляет работой схемы запуска.

Для повышения устойчивости синхронизации усилитель синхронизации совместно с триггером синхронизации питается от отдельного стабилизатора напряжения 5 В на транзисторе Т19-УЗ.

Продифференцированный сигнал поступает на схему запуска, которая совместно с генератором развертки и схемой блокировки обеспечивает формирование линейно изменяющегося пилообразного напряжения в ждущем и автоколебательном режимах.

Схема запуска представляет собой несимметричный триггер с эмиттерной связью на транзисторах Т22-УЗ, Т23-УЗ, Т25-УЗ с эмиттерным повторителем на входе на транзисторе Т23-УЗ. Начальное состояние схемы запуска: транзистор Т22-УЗ открыт, транзистор Т25-УЗ открыт. Потенциал, до которого заряжен конденсатор С32-УЗ, определяется потенциалом коллектора транзистора Т25-УЗ и равен примерно 8 В. Диод Д12-УЗ открыт. С приходом отрицательного импульса на базу Т22-УЗ схема запуска инвертируется, и отрицательный перепад на коллекторе Т25-УЗ запирает диод Д12-УЗ. Схема запуска отключается от генератора развертки. Начинается формирование прямого хода развертки. Генератор развертки находится в ждущем режиме (переключатель В1-4 в положении "ЖДУЩ"). При достижении амплитуды пилообразного напряжения порядка 7 В схема запуска через схему блокировки, транзисторы Т26-УЗ, Т27-УЗ возвращается в исходное состояние. Начинается процесс восстановления, в течение которого времязадающий конденсатор С32-УЗ заряжается до исходного потенциала. Во время восстановления схема блокировки поддерживает схему запуска в исходном состоянии, не позволяя импульсам синхронизации перевести ее в другое состояние, то есть обеспечивает задержку запуска развертки на время, необходимое для восстановления генератора развертки в ждущем режиме и автоматический запуск развертки в автоколебательном режиме. В автоколебательном режиме работа генератора развертки происходит в положении "АВТ" переключателя В1-4, а запуск и срыв работы схемы запуска - от схемы блокировки изменением ее режима.

В качестве генератора развертки выбрана схема разряда времязадающего конденсатора через стабилизатор тока. Амплитуда линейно изменяющегося пилообразного напряжения, формируемого генератором развертки, равна примерно 7 В. Времязадающий конденсатор С32-УЗ во время восстановления быстро заряжается через транзистор Т28-УЗ и диод Д12-УЗ. Во время рабочего хода диод Д12-УЗ запирается управляющим напряжением схемы запуска, отключая цепь времязадающего конденсатора от схемы запуска. Разряд конденсатора происходит через транзистор Т29-УЗ, включенный по схеме стабилизатора тока. Скорость разряда времязадающего конденсатора (а, следовательно, и значение коэффициента развертки) определяется величиной тока транзистора Т29-УЗ и изменяется при переключении времязадающих сопротивлений R12...R19, R22...R24 в цепи эмиттера с помощью переключателей В2-1 и В2-2 ("ВРЕМЯ/ДЕЛ."). Диапазон скоростей развертки имеет 18 фиксированных значений. Изменение коэффициента развертки в 1000 раз обеспечивается переключением времязадающих конденсаторов С32-УЗ, С35-УЗ переключателем Bl-5 ("mS/mS").

Настройка коэффициентов развертки с заданной точностью производится конденсатором СЗЗ-УЗ в диапазоне "mS", а в диапазоне "mS" - подстроеч-ным резистором R58-y3, путем изменения режима эмиттерного повторителя (транзистор Т24-УЗ), питающего вре-мязадающие резисторы. Схема блокировки представляет собой эмиттерный детектор на транзисторе Т27-УЗ, включенном по схеме с общим эмиттером, и на элементах R68-y3, С34-УЗ. На вход схемы блокировки поступает пилообразное напряжение с делителя R71-y3, R72-y3 в истоке транзистора ТЗО-УЗ. Во время рабочего хода развертки емкость детектора С34-УЗ заряжается синхронно с напряжением развертки. Во время восстановления генератора развертки транзистор Т27-УЗ запирается, а постоянная времени эмиттерной цепи детектора R68-y3, С34-УЗ поддерживает схему управления в исходном состоянии.

Ждущий режим развертки обеспечивается запиранием эмиттерного повторителя на Т26-УЗ переключателем В1-4 ("ЖДУЩ./АВТ."). В автоколебательном режиме эмиттерный повторитель находится в линейном режиме работы. Постоянная времени схемы блокировки изменяется ступенчато переключателем В2-1 и грубо В1-5. С генератора развертки пилообразное напряжение через истоковый повторитель на транзисторе ТЗО-УЗ поступает на усилитель развертки. В повторителе применен полевой транзистор для повышения линейности пилообразного напряжения и исключения влияния входного тока усилителя развертки. Усилитель развертки усиливает пилообразное напряжение до величины, обеспечивающей заданный коэффициент развертки. Усилитель выполнен двухкаскадным, дифференциальным, по каскодной схеме на транзисторах ТЗЗ-УЗ, Т34-УЗ, ТЗ-У2, Т4-У2 с генератором тока на транзисторе Т35-УЗ в эмиттерной цепи. Частотная коррекция коэффициента усиления осуществляется конденсатором С36-УЗ. Для повышения точности временных измерений в КВО прибора предусмотрена растяжка развертки, которая обеспечивается изменением коэффициента усиления усилителя развертки путем параллельного соединения резисторов Я75-У3, R80-УЗ при замыкании контактов 1 и 2 ("Растяжка") разъема ШЗ.

Таблица 1. Режимы активных элементов по постоянному току

Обозначение Напряжение, В
Коллектор, сток Эмиттер, исток База, затвор
Усилитель У1
Т1 8,0-8,3 0,6-1 0
Т2 -(3,8-5,0) 1,3-1,8 0,6-1,2
ТЗ -(3,8-5,0) 1,3-1,8 0,6-1,2
Т4 -(1,8-2,5) -(4,5-5,5) -(3,8-5,0)
Т5 -(1,8-2,5) -(4,5-5,5) -(3,8-5,0)
Т6 -(11,3-11,5) -(1,3-1,9) -(1,8-2,5)
Т7 0,2-1,2 -(2,6-3,4) -(1,8-2,5)
Т8 0,2-1,2 -(2,6-3,4) -(1,8-2,5)
Т9 6,5-7,8 0-0,7 0,2-1,2
Т1О 6,5-7,8 0-0,7 0,2-1,2
Усилитель У2
Т1 60-80 8,3-9,0 8,8-9,5
Т2 60-80 8,3-9,0 8,8-9,5
ТЗ 100-180 11,0-11,8 11,8-12,3
Т4 100-180 11,0-11,8 11,8-12,3
Развертка УЗ
Т1 -(11-9) 12 13,5-14,5
Т2 -(11-9) 12 13,5-14,5
ТЗ -(10,5-11,5) -(10,1-11,1) -(11,0-10,4)
Т4 -(18-23) -(8,2-10,2) -(8,5-10,5)
Т6 -(14,5-17) -(8-10,2) -(8-10,5)
Т7 6-6,5 0 0-0,2
Т8 4,5-5,5 -(0,5-0,8) 0
Т9 4,5-5,5 -(0,7-0,9) -(0,6-0,8)
Т1О -(11,4-11,8) 0 -(0,6-0,8)
Т12 0,5-1,5 -(0,6-0,8) 0
Т13 4,5-5,5 3,7-4,8 4,5-5,6
Т14 -(12,7-13) от -0,3 до 2,0 от -1 до 1,5
Т15 3,0-4,2 3,0-4,2 3,6-4,8
Т16 -(25-15,0) -12 -(12,0-12,3)
Т17 -(25-15) -(12,0-12,3) -(12,6-13)
Т18 4,5-5,5 3,0-4,1 2,0-2,6
Т19 7,5-8,5 4,5-5,5 5,2-6,1
Т2О -12 5,1-6,1 4,5-5,5
Т22 0,4-1 от-0,2 до 0,2 0,5-0,8
Т23 12 от -0,3 до 0,3 0,4-1
Т24 -12 -(9,6-11,3) -(10,5-11,9)
Т25 8,0-8,5 от-0,2 до 0,2 от-0,2 до 0,2
Т26 -12 от-0,2 до 0,2 0,3-1,1
Т27 -12 0,3-1,1 от -0,2 до 0,4
Т28 11,8-12 7,5-7,8 8,0-8,5
Т29 6,8-7,3 -(0,5-0,8) 0
ТЗО 12 7,3-8,3 6,8-7,3
Т32 12 6,9-8,1 7,5-8,8
ТЗЗ 10,6-11,5 6,1-7,6 6,8-8,3
Т34 10,6-11,5 6,1-7,4 6,8-8,1
Т35 -(4,8-7) -(8,5-8,9) -(8,0-8,2)

Усиленное напряжение развертки снимается с коллекторов транзисторов ТЗ-У2, Т4-У2 и подается на горизонтально отклоняющие пластины ЭЛТ.

Изменение уровня синхронизации производится изменением потенциала базы транзистора Т8-УЗ резистором R8 ("УРОВЕНЬ"), выведенным на переднюю панель прибора.

Смещение луча по горизонтали осуществляется изменением напряжения базы транзистора Т32-УЗ резистором R20, выведенным также на переднюю панель прибора.

В осциллографе имеется возможность подачи внешнего сигнала синхронизации через гнездо 3 ("Выход X") разъема ШЗ на эмиттерный повторитель Т32-УЗ. Кроме того, предусмотрен выход пилообразного напряжения порядка 4 В с эмиттера транзистора ТЗЗ-УЗ на гнездо 1 ("Выход N") разъема ШЗ.

Высоковольтный преобразователь (блок У31) предназначен для питания ЭЛТ всеми необходимыми напряжениями. Он собран на транзисторах Т1-У31, Т2-У31, трансформаторе Tpl и питается от стабилизированных источников +12В и -12В, что позволяет иметь стабильные напряжения питания ЭЛТ при изменении напряжения питающей сети. Напряжение питания катода ЭЛТ -2000 В снимается со вторичной обмотки трансформатора через схему удвоения Д1-У31, Д5-У31, С7-У31, С8-У31. Напряжение питания модулятора ЭЛТ снимается с другой вторичной обмотки трансформатора также через схему умножения Д2-У31, ДЗ-У31, Д4-У31, СЗ-У31, С4-У31, С5-У31. Для уменьшения влияния преобразователя на источники питания применен эмиттерный повторитель ТЗ-У31.

Питание накала ЭЛТ производится от отдельной обмотки трансформатора Tpl. Напряжение питания первого анода ЭЛТ снимается с резистора Я10-У31 ("ФОКУСИРОВКА"). Регулирование яркости луча ЭЛТ производится резистором R18-Y31 ("ЯРКОСТЬ"). Оба резистора выведены на переднюю панель осциллографа. Напряжение питания второго анода ЭЛТ снимается с резистора Я19-У2 (выведен под шлиц).

Схема подсвета в осциллографе представляет собой симметричный триггер, питаемый от отдельного источника 30 В относительно источника питания катода -2000 В, и выполнена на транзисторах Т4-У31, Т6-У31. Запуск триггера осуществляется положительным импульсом, снимаемым с эмиттера транзистора Т23-УЗ схемы запуска. Исходное состояние триггера подсвета Т4-У31 открыт, Т6-У31 закрыт. Положительный перепад импульса со схемы запуска переводит триггер подсвета в другое состояние, отрицательный - возвращает в исходное состояние. В результате на коллекторе Т6-У31 формируется положительный импульс с амплитудой 17 В, по длительности равный длительности прямого хода развертки. Этот положительный импульс подается на модулятор ЭЛТ для подсвета прямого хода развертки.

Осциллограф имеет простейший калибратор амплитуды и времени, который выполнен на транзисторе Т7-УЗ и представляет собой схему усилителя в режиме ограничения. На вход схемы поступает синусоидальный сигнал с частотой питающей сети. С коллектора транзистора Т7-УЗ снимаются прямоугольные импульсы с такой же частотой и амплитудой 11,4...11,8 В, которые подаются на входной делитель КВО в положении 3 переключателя В1. При этом чувствительность осциллографа устанавливается 2 В/дел, а калибровочные импульсы должны занимать пять делений вертикальной шкалы осциллографа. Калибровка коэффициента развертки производится в положении 2 переключателя В2 и положении "mS" переключателя В1-5.
Напряжения источников 100 В и 200 В не стабилизированы и снимаются со вторичной обмотки силового трансформатора Tpl через схему удвоения ДС2-УЗ, С26-УЗ, С27-УЗ. Напряжения источников +12 В и -12 В стабилизированы и получаются из стабилизированного источника 24 В. Стабилизатор на 24 В выполнен на транзисторах Т14-УЗ, Т16-УЗ, Т17-УЗ. Напряжение на вход стабилизатора снимается со вторичной обмотки трансформатора Tpl через диодный мост ДС1-УЗ. Подстройка стабилизованного напряжения 24 В производится резистором Я37-У3, выведенным под шлиц. Для получения источников +12 В и -12 В в схему включен эмиттерный повторитель Т10-УЗ, база которого питается от резистора R24-y3, которым осуществляется подстройка источника +12 В.

При проведении ремонта и последующей настройке осциллографа прежде всего необходимо проверить режимы активных элементов по постоянному току на соответствие их значениям, приведенным в табл. 1. В случае, если проверяемый параметр не укладывается в допустимые границы, нужно проверить исправность соответствующего активного элемента, а при его исправности - и элементы "обвязки" в данном каскаде. При замене активного элемента на аналогичный может потребоваться подстройка режима работы каскада (при наличии соответствующего подстроечного элемента), но в большинстве случаев этого делать не приходиться, т.к. каскады охвачены отрицательной обратной связью, и поэтому разброс параметров активных элементов не сказывается на нормальной работе прибора.

В случае появления неисправностей, связанных с работой электронно-лучевой трубки (плохая фокусировка, недостаточная яркость луча и т.п.), необходимо проверить соответствие напряжений на выводах ЭЛТ значениям, приведенным в табл. 2. Если измеренные величины не соответствуют табличным, нужно проверить исправность узлов, ответственных за выработку этих напряжений (источник высокого напряжения, выходные каналы КВО и КТО и т.д.). Если же подводимые к ЭЛТ напряжения укладываются в пределы допустимого, значит проблема в самой трубке, и ее нужно заменить.

Таблица 2. Режимы ЭЛТ по постоянному току

Номер вывода 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Величина напряжения, В 5,7-6,9 -(1900-2100) -(1940-2140) - -(1550-1950) - 80-60 80-60 0-10 100-180 100-180 0-10 0-100 5,7-6,9

Примечания:

1. Проверка режимов, приведенных в табл. 2 (кроме контактов 1 и 14), производится относительно корпуса прибора.
2. Проверка режимов на контактах 1 и 14 ЭЛТ производится относительно потенциала катода (-2000 В).
3. Режимы работы могут отличаться от указанных в табл. 1 и 2 на ±20%.

Автор: Захарычев Е.В., инженер-конструктор; Публикация: www.cxem.net
