www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Карманный мультиметр

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Особенность данного мультиметра - электронный переключатель пределов измерений и оригинальный узел согласования выходов БИС КР572ПВ2 с жидкокристаллическим индикатором. Питается прибор от одной батареи "Корунд", энергии которой хватает на 50 часов непрерывной работы. Минимальное напряжение, при котором мультиметр еще работает - 6,5 В. При этой величине "гаснет" ЖКИ, хотя электронная часть авометра исправно функционирует при снижении напряжения питания до 5,6 В.

Измерительный узел прибора выполнен на операционном усилителе (ОУ) DA2 (см. принципиальную схему) и на БИС DD6. Данная БИС структуры КМОП работает по принципу двойного интегрирования на 3,5 десятичных разряда с выходами для управления семисегментными светодиодными индикаторами. Максимальный ток, потребляемый БИС серии КР572ПВ2 от обоих источников питания,-не более 1,8 мА, выходной ток старшего разряда - не менее 10 мА, остальных-не менее 5 мА.

Коэффициент ослабления синфазного сигнала АЦП , достигает 100 дБ, погрешность преобразования не превышает 1, 3 и 5 единиц счета соответственно для КР572ПВ2А, КР572ПВ2Б и КР572ПВ2В. Указанные параметры гарантируются при температуре 25±10°С и питающих напряжениях +5 В (Uпит1.) и -5 В (Uпит2.) с нестабильностью ±1%.

Напряжение питания Uпит1. может быть в пределах от +4,5 до +5,5 В, Uпит.2, от -8 до -4,5 В. Входное и образцовое напряжения не должны превышать напряжения источников питания. Чтобы БИС не вышла из строя, ее вначале соединяют с общим проводом (выводы 21 и 32), а затем последовательно подают напряжения: питания (выводы 1 и 26), образцовое (выводы 35 и 36) и, наконец, входное (выводы 30 и 31). Снимают напряжения в обратном порядке. При преобразовании входного сигнала, измеряемого относительно общего провода, выводы 30, 32 и 35 МС соединяют с общим проводом.

В данном мультиметре включение БИС КР572ПВ2 отличается от типового. Особенность - в работе на жидкокристаллический индикатор, выводы сегментов которого подключены через диоды VD14-VD36 к выходам БИС и через резисторы R34-R59 к общему проводу ЖКИ. На него подается импульсное напряжение частотой 1 кГц. Такое включение микросхемы КР572ПВ2 позволяет ей работать с ЖКИ, правда, в этом случае постоянная составляющая напряжения на сегментах индикатора несколько превышает допустимое значение. Частота следования импульсов тактового генератора, входящего в состав БИС, определяется элементами R71, С20 и равна 40 кГц. Измеряемое напряжение через переключатель SA1 поступает на электронный аттенюатор, образованный мультиплексором DD2 и ОУ DA1.

Выбранной шкале измерения соответствует определенный двоичный код на выводах 9 и 10 мультиплексора, который вводит в цепь обратной связи ОУ соответствующее сопротивление, образованное резисторами R25, R27, R29, R33. Эти резисторы в зависимости от управляющего кода мультиплексора обеспечивают следующие коэффициенты передачи от входной клеммы X1 до выхода DA1:1, 0,1, 0,01; 0,001. Входное сопротивление мультиметра при измерении напряжений определяется резистором R8. Совместно с диодами VD4 и VD5 он обеспечивает защиту микросхемы DA1 от перегрузок при случайном превышении входным напряжением предельного значения выбранной шкалы. При измерении тока на пределах 1, 10, 100 мА коэффициент передачи электронного аттенюатора принимает значения: 100; 10; 1. Измерение тока силой от 0,1 до 1А производится через гнездо Х4. В этом случае коэффициент передачи входной цепи равен 1.

В режиме измерения постоянного напряжения или тока сигнал на вход БИС АЦП поступает с выхода микросхемы DA1. При измерении переменных величин двуполярный сигнал с выхода DA1 преобразуется в однополярный выпрямителем, собранным на ОУ DA2, и через сглаживающий фильтр подается на вход БИС. В двуполярном выпрямителе стабильность выходного нулевого напряжения обеспечивает резистор R62 Отрицательная обратная связь по переменному напряжению осуществляется конденсатором С 15.

При измерении сопротивлений через входные гнезда мультиметра и подключенный к ним резистор протекает ток, величина которого не зависит от номинала измеряемого резистора. Его вырабатывает генератор стабильного тока, собранный на транзисторах VT2-VT4. Мультиплексор DD1 в зависимости от выбранного предела подключает один из резисторов R12 - R15, задавая необходимое значение стабильного тока.

Устройство выбора предела измере ния выполнено на микросхемах DD4, DD5 и содержит два RS-триггера (DD4.1 и DD4.2), одновибратор (DD4.3) и реверсивный счетчик (DD5). Логические уровни на выходах Q1 и Q2 счетчика DD5 управляют работой мультиплексоров DD1 и DD2 и определяют таким образом выбранный предел измерений. Коду 00 соответствует предел измерения 2; 01-20; 10- 200, 11-2000 В (мА, кОм).

При включении мультиметра на выходе счетчика DD5 устанавливается код 01 и включается предел 20 В (мА, кОм). Выбирают необходимый предел измерений нажатием кнопки SB1 или SB2. В первом случае (+1) происходит переход на больший предел измерения, во втором (-1) - на меньший. На ЖКИ это отображается перемещением запятой вправо или влево. Рассмотрим, как это происходит. При нажатии SB1 (SB2) ток заряда конденсатора С5 (С6) вызывает появление положительною импульса на входе RS-триггера DD4.1 (DD4 2), и он срабатывает. Перепад напряжения на выходе DD4.1 (DD4.2) запускает одновибратор DD4.3, выходной импульс которого поступает на счетный вход сче1чика DD5 и изменяет его состояние на 1 Одновибратор DD4 3 через цепочку R32C11 воздействует на RS-триггеры DD4.1 и DD4.2, возвращая их в исходное состояние через 100 мкс. Режим работы счетчика DD5 задает логический уровень на входе ± 1: если имеется логическая 1, то происходит суммирование, если логический 0 - вычитание. В мультиметре нулевой уровень присутствует на входе ±1 микросхемы DD5 постоянно, но при нажатии на кнопку SB1 (+1) на этом входе появляется логическая единица, она исчезает после того, как в счетчик будет записана 1. Длительность положительного импульса на входе ±1 счетчика DD5-около 101 мкс.

Описанный способ переключения пределов измерения выбран с перспективой создания на базе этого прибора мультиметра с автоматическим выбором пределов. Питающие напряжения +5,5 В и -4,7 В вырабатывает узел питания, состоящий из стабилизатора и преобразователя полярности. Положительное напряжение образует стабилизатор, собранный на транзисторах VT1, VT5, VT6. Такой стабилизатор имеет коэффициент стабилизации по напряжению не менее 500 и защиту от короткого замыкания. При включении мультиметра цепь запуска, состоящая из элементов C1, VD1, R6, выводит стабилизатор на рабочий режим. Падение напряжения на регулирующем транзисторе VT1 стабилизатора составляет всего 0,05-0,1 В.


Принципиальная схема

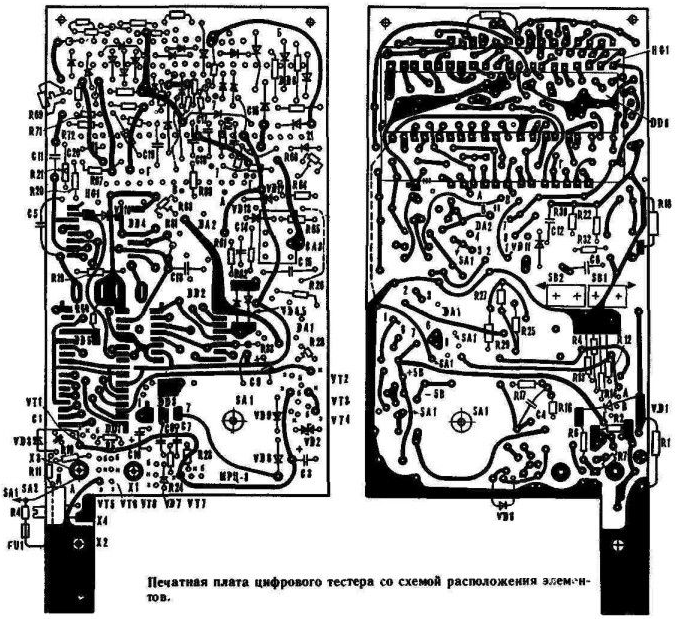

Печатная плата

DA1, DA2 К544УД1А, DD1, DD2 К564КП1, DD3 К564ЛА7, DD4 К564ТР2, DD6 КР572ПВ2Б, VT1, VT7 К.Т361Б; VT2 - VT4 КТ3107Б, VT5, VT6, VT8 КТ315Б, VD1, VD6. VD7, VD10, VD11, VD14 - VD36 КД103А, VD4, VD5 КД503Б, VD8, VD9. VD12. VD13 Д9Д

Основные технические параметры мультиметра:

  • Верхние пределы измерений:
  • постоянного напряжения(В), тока (мА) и сопротивлений (кОм).......2; 20;200;2000
  • переменного напряжения (В) и тока (мА)............................................ 1;10;100;1000
  • Входное сопротивление, мОм .......... 1
  • Основная погрешность при измерении:
  • постоянного напряжения, %. ....... 1
  • переменного напряжения, %. ....... 3
  • постоянного тока, %...................... 1
  • переменного тока, % ..................... 3
  • сопротивлений, %.......................... 1
  • Диапазон частот измерения:
  • переменного напряжения, кГц.... 0,02-20
  • переменного тока, кГц ....... 0.02-10
  • Падение напряжения на входе при измерении тока не пределах 0,1 и 1 А, В ....... не более 1
  • на остальных пределах, В .... не более 0,1
  • Потребляемый ток, мА ....... не более 8
  • Габариты, мм . . 130х63х25
  • Масса, г ........ 185

Напряжение отрицательной полярности -4,7 В получается в преобразователе, который содержит генератор, выходной транзисторный каскад и емкостный умножитель напряжения Выходное напряжение генератора, собранного на микросхеме DD3, представляет собой последовательность импульсов с частотой около 1 кГц. Эти импульсы поступают на базы транзисторов VT7 и VT8 выходного каскада и поочередно открывают и закрывают их. Когда открыт транзистор VT7, конденсатор СЮ заряжается через него и диод VD8, а когда VT8 - конденсатор С 10 разряжается через него и диод VD9, заряжая конденсатор С9, где устанавливается отрицательное напряжение -4,7 В. Поскольку на выходной каскад преобразователя подается стабилизированное напряжение и нагрузка по цепи -4,7 В неизменная, то отрицательное напряжение является стабильным.

Амплитуда пульсаций отрицательного напряжения под нагрузкой не превышает 10 мВ Ток, потребляемый узлом питания без нагрузки, составляет 1,5-2 мА.

В мультиметре применены в основном резисторы МЛТ с допуском ±5% и лишь резистор R4 марки С1 8 имеет допуск ±1% Номиналы резисторов, влияющих на точность измерения (R3, R4, R8, R9, R25, R27, R29, R33), необходимо подобрать по цифровому омметру с точностью не хуже ±0,1% Такая операция значительно сократит время настройки мультиметра. Подстроечные резисторы-СПЗ-18. В приборе применены оксидные конденсаторы К53-1 и К53-19, постоянные конденсаторы С4 - С8, С11 - С20 марки КМ. Кнопками выбора пределов служат микропереключатели типа МП-9 или МП-12, тумблер включения питания-МТ-1, переключатели SA1- ПГ2-ЗП-ЗН, SA3 выполнен из двух тумблеров МП 12. Элементы мультиметра размещены на печатной плате, изготовленной из двухстороннего фольгированного стеклотекстолита толщиной 1 мм (см рис ) Постоянные резисторы и МС DD7 установлены на плате вертикально. Элементы R3, R4, R8, R9 и FU2 монтируются на переключателе SA1. Для уменьшения размеров прибора ЖКИ размещен над БИС. На рисунке платы необходимо связать между собой соответственно точки А - А, В - В, Г - Г и 7-7, а точку Д подсоединить к выводу 14 DD3. Резисторы R34 - R59 и диоды VD14-VD36 не обозначены.

Налаживание мультиметра начинают с проверки узла питания. О его исправной работе свидетельствует наличие обоих выходных напряжений и потребляемый ток в отсутствии нагрузки не более 2 мА. Выходное напряжение в пределах 5,2-5,5 В устанавливают с помощью стабилитрона VD3. В режиме измерения постоянного тока при неподключенных выходных гнездах на табло ЖКИ должно появиться число 000 или -000, которое сменяется показанием -1888, если подать напряжение +5 В на вывод 37 БИС DD6. Нажатием кнопок SB1 и SB2 проверяют работу узла выбора предела измерения, контролируя правильность высвечивания запятых. При необходимости проверяют по осциллографу RS-триггеры DD4.1 и DD4 2, одновибратор DD4.3 и счетчик DD5. Затем переходят к испытанию электронного аттенюатора. Для этого в режиме измерения напряжения подают на вход мультиметра сигнал величиной 1 В и частотой 1 кГц. Выходной сигнал контролируют на выводе 6 микросхемы DA1 Коэффициент передачи входного устройства зависит от выбранного предела измерения и должен составлять соответственно 1; 0,1; 0,01; 0,001 на пределах 2, 20; 200; 2000 В (мА, к0м).

Если электронный делитель работает исправно, закорачивают входные гнезда и подстроечным резистором R28 устанавливают 0 на выходе ОУ DA1. Далее подсоединяют осциллограф к выходу микросхемы DA2 (вывод 6) и переменным резистором R53 производят его балансировку. В обоих случаях точность установки нуля составляет ±0,1 мВ. Для установки чувствительности мультиметр переводят в режим измерения постоянного напряжения на пределе 2 В. Подав на вход калиброванное постоянное напряжение 1000 мВ, подстроечным резистором R69 устанавливают на табло показание "1.000" В режиме измерения переменного напряжения на вход прибора подают сигнал величиной 1000 мВ, частотой 1 кГц и подстроечным резистором R65 устанавливают на табло число "1.000". Величины резисторов R12-R15 подбирают при подключенных к входу образцовых резисторах сопротивлением 100 Ом 10, 100 кОм и 1 МОм.

Авторы: Е.Велик, В.Ефремов

Смотрите другие статьи раздела Измерительная техника.

Читайте и пишите полезные комментарии к этой статье.
