www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

LC-метр - приставка к мультиметру

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Эта статья продолжает тему расширения возможностей популярных мультиметров серии 83x. Малый потребляемый приставкой ток позволяет питать ее от внутреннего стабилизатора АЦП мультиметра. С помощью этой приставки можно измерять индуктивность катушек и дросселей, емкость конденсаторов без выпаивания их из платы.

Конструкции измерительных приставок к мультиметрам помимо различия схемных решений и методов измерений того или иного параметра различны еще и по способности работать от собственного источника питания и без него, используя стабилизатор напряжения АЦП мультиметра. Приставки, питаемые от стабилизатора АЦП мультиметра, по мнению автора, более удобны в эксплуатации, особенно "вне дома". В случае необходимости их можно питать и от внешнего источника напряжением 3 В, например, от двух гальванических элементов. Конечно, встает вопрос о потребляемом такой приставкой токе, который не должен превышать нескольких миллиампер, но применение современной элементной базы в сочетании с оптимальной схемотехникой решает эту задачу. Впрочем, вопрос о потребляемом токе всегда был и будет актуален, особенно для измерительных приборов c автономным питанием, когда продолжительность работы от автономного источника зачастую определяет выбор прибора.

При разработке LC-метра основное внимание было уделено не только минимизации потребляемого тока, но и возможности измерения индуктивности катушек и дросселей, емкости конденсаторов без выпаивания их из платы. Такую возможность следует всегда учитывать при разработке подобных измерительных приборов. Можно привести немало примеров, когда радиолюбители в своих конструкциях, к сожалению, не обращают на это внимания. Если, например, измерять емкость конденсатора методом зарядки стабильным током, то уже при напряжении на конденсаторе более 0,3...0,4 В без выпайки его из платы достоверно определить емкость зачастую невозможно.

Принцип работы LC-метра не нов [1, 2], он основан на вычислении квадрата измеренного периода собственных колебаний в резонансном LC-контуре, который связан с параметрами его элементов соотношениями

Т = 2π √LC или LC = (Т/2π)2.

Из этой формулы следует, что измеряемая индуктивность линейно связана с квадратом периода колебаний при неизменной емкости в контуре. Очевидно, что той же линейной зависимостью связана и измеряемая емкость при неизменной индуктивности, и для измерений индуктивности или емкости достаточно преобразовать период колебаний в удобную величину. Из приведенной выше формулы видно, что при неизменной емкости 25330 пФ или индуктивности 25,33 мГн для мультиметров серии 83х минимальная дискретность измерения - 0,1 мкГн и 0,1 пФ в интервалах 0...200 мкГн и 0...200 пФ соответственно, а частота колебаний при измеряемой индуктивности 1 мкГн равна 1 МГц.

Приставка содержит измерительный генератор, частота которого определяется LC-контуром и в зависимости от рода измерений - индуктивностью, подключенной к входным гнездам катушки, или емкостью конденсатора, узел стабилизации выходного напряжения генератора, формирователь импульсов, делители частоты для расширения интервалов измерений и преобразователь периода повторения импульсов в напряжение, пропорциональное его квадрату, которое измеряет мультиметр.

Основные технические характеристики

  • Пределы измерения индуктивности .......200 мкГн; 2 мГн; 20 мГн; 200 мГн; 2 Гн; 20 Гн
  • Пределы измерения емкости .......200 пФ; 2 нФ; 20 нФ; 0,2 мкФ; 2 мкФ; 20 мкФ
  • Погрешность измерения на первых четырех пределах от 0,1 предельного значения и выше, не более, % .......3
  • Погрешность измерения на пределах 2 мкФ и 2 Гн, не более, % .......10
  • Погрешность измерения на пределах 20 мкФ и 20 Гн, не более, % .......20
  • Максимальный потребляемый ток, не более, мА .......3

Погрешность измерения индуктивности на пределах 2 и 20 Гн зависит от собственной емкости катушки, ее активного сопротивления, остаточной намагниченности магнитопровода, а емкости на пределах 2 и 20 мкФ - от активного сопротивления катушки в LC-контуре и ЭПС (ESR) измеряемого конденсатора.

Схема приставки приведена на рис. 1. В положении "Lx" переключателя SA1 измеряют индуктивность катушки, подключенной к гнездам XS1, XS2, параллельно которой подключен конденсатор С1, а в положении "Cx" - емкость конденсатора, параллельно которому подключена катушка индуктивности L1. На транзисторах VT1, VT2 собран измерительный генератор синусоидального напряжения, частота которого, как уже сказано выше, определяется элементами LC-контура. Это усилитель, охваченный положительной обратной связью (ПОС).

Первая ступень усилителя собрана по схеме с общим коллектором (эмиттерный повторитель), она обладает большим входным сопротивлением и малым выходным, а вторая - по схеме с общей базой (ОБ) - обладает малым входным и большим выходным сопротивлением. Тем самым достигнуто хорошее согласование при замыкании выхода второй с входом первой. Обе ступени неинвертирующие, поэтому такое соединение охватывает усилитель стопроцентной ПОС, которая в сочетании с высоким входным сопротивлением эмиттерного повторителя и выходным каскада с ОБ обеспечивает работу генератора на резонансной частоте LC-контура в широком интервале частот.

LC-метр - приставка к мультиметру
Рис. 1

Рассмотрим работу LC-метра с подключенной к гнездам XS1, XS2 "Lx, Cx" катушкой индуктивности или конденсатором. Напряжение с выхода генератора поступает на усилитель с высоким входным сопротивлением, собранный на транзисторе VT3, который усиливает его в пять раз, что необходимо для нормальной работы узла стабилизации выходного напряжения генератора. Узел стабилизации собран на диодах VD1, VD2, конденсаторах С3, С5 и транзисторе VT4. Он поддерживает выходное напряжение генератора на неизменном уровне около 100 мВ эфф., при котором можно проводить измерения без выпаивания элементов из платы, а также повышает устойчивость колебаний генератора на этом уровне.

Выходное напряжение усилителя, выпрямленное диодами VD1, VD2 и сглаженное конденсатором С5, поступает на базу транзистора VT4. При амплитуде напряжения на выходе генератора менее 150 мВ этот транзистор открыт базовым током, протекающим через резистор R7, и на генератор подается полное напряжение питания +3 В (такое напряжение необходимо подать на генератор для его надежного запуска, а также при измерении индуктивности 1...3 мкГн). Если при измерении амплитуда напряжения генератора станет больше 150 мВ, на выходе выпрямителя появится напряжение закрывающей транзистор VT4 полярности. Его коллекторный ток уменьшится, что приведет к уменьшению напряжения питания генератора и восстановлению амплитуды его выходного напряжения до заданного уровня. В противном случае происходит обратный процесс.

Выходное напряжение усилителя на транзисторе VT3 через цепь С4,С6,R8 поступает на формирователь импульсов, собранный на транзисторах VT5 и VT6 по схеме триггера Шмитта с эмиттерной связью. На его выходе формируются прямоугольные импульсы с частотой генератора, малым временем спада (около 50 нс) и размахом, равным напряжению питания. Такое время спада необходимо для нормальной работы десятичных счетчиков DD1-DD3. Резистор R8 обеспечивает устойчивую работу триггера Шмитта на низких частотах. Каждый из счетчиков DD1 - DD3 делит частоту сигнала на 10. Выходные сигналы счетчиков поступают на переключатель пределов измерений SA2.

С подвижного контакта переключателя в зависимости от выбранного предела измерения "х1", "х102", "х104" импульсные сигналы прямоугольной формы Uи (рис. 2,а) поступают на преобразователь "период-напряжение", собранный на ОУ DA1.1, полевых транзисторах VT7-VT9 и конденсаторе С8. С приходом очередного импульса сигнала длительностью 0,5Т транзистор VT7 на это время закрывается. Напряжение с резистивного делителя R13R14 (около 2,5 В) поступает на неинвертирующий вход ОУ DA 1.1. На этом ОУ и транзисторе VT9 собран источник стабильного тока (ИТ). Ток ИТ 140 мкА задан параллельным включением резисторов R16 и R17 при замкнутых контактах выключателя SA3 (положение "х1") и в десять раз меньше - 14 мкА - резистором R16 при разомкнутых (положение "х10").

LC-метр - приставка к мультиметру
Рис. 2

В момент прихода импульса длительностью 0,5T транзистор VT8 через дифференцирующую цепь С7R15 открывается на 5...7 мкс, разряжая за это время конденсатор С8, после чего закрывается и начинается зарядка конденсатора С8 стабильным током от ИТ (рис. 2,б). По окончании импульса транзистор VT7 открывается, замыкая резистор R13, и ток ИТ становится равным нулю. В течение следующего интервала 0,5T напряжение U1 на конденсаторе С8 остается до прихода следующего импульса неизменным и равным

U1 = UС8 = IИТ1хТ/(2хС8) = К1хТ,

где К1 = IИТ1/(2хС8) - постоянный коэффициент.

Из этого выражения следует, что напряжение на заряженном конденсаторе С8 пропорционально периодуТ поступающих импульсов. При этом напряжению 2 В соответствует максимальное значение измеряемого параметра на каждом пределе измерения. К конденсатору подключен вход буферного усилителя на ОУ DA1.2 с единичным коэффициентом усиления, входной ток которого ничтожно мал (единицы пикоампер) и не влияет на разрядку (и зарядку) конденсатора С8.

С выхода буферного усилителя оно поступает на следующий преобразователь - "напряжение-ток" на ОУ DA2.1. На этом ОУ и резисторах R18-R21 собран еще один ИТ (ИТ2). Ток этого ИТ определяется входным напряжением, поступающим на левый по схеме вывод резистора R18, и его сопротивлением, а знак - от того, какой из резисторов (в нашем случае это R18 или R20) включен входным. ИТ нагружен на конденсатор С9. Во время действия входного импульса длительностью 0,5Т транзистор VT10 открыт и напряжение U2 на конденсаторе С9 равно нулю (рис. 2,в). По окончании импульса транзистор закрывается и начинается зарядка конденсатора постоянным током от напряжения, поступающего на резистор R18 с буферного усилителя на ОУ DA1.2. Как видно из диаграммы (рис. 2,в), напряжение на конденсаторе линейно возрастает в виде пилы до появления через время 0,5Т следующего импульса. К моменту его появления напряжение на конденсаторе достигнет значения

U2max = UС9max = IИТ2хТ/(2хС9) = UC8xT/(2xR18xС9) = K2xUC8xT = К1хК2хТ2,

где К1, К2 - постоянные коэффициенты; К2 = 1/(2xR18xC9).

Из этого выражения следует, что амплитуда напряжения на конденсаторе С9 пропорциональна квадрату периода поступающих импульсов, т. е. линейно зависит от измеряемой индуктивности или емкости. Такое преобразование "в квадрат периода" логически понятно и без приведенного выражения, поскольку напряжение на конденсаторе С9 зависит линейно одновременно как от периода, так и от напряжения на входе ИТ, также зависящего линейно от периода. При этом напряжению U2max, равному 2 В, соответствует максимальное значение измеряемого параметра на каждом пределе измерения.

К конденсатору С9 подключен вход буферного усилителя на ОУ DA2.2. С его выхода напряжение пилообразной формы, уменьшенное до необходимого уровня делителем R22R23, поступает на вход "VΩmA" мультиметра (разъем XP2). Встроенная интегрирующая RC-цепь мультиметра, подключенная к входу АЦП (постоянная времени 0,1 с), и внешняя - R22C12 сглаживают импульсы пилообразной формы до среднего за период значения, которое равно четверти амплитудного. Так, при амплитуде "пилы" на разъеме XP2 "VΩmA" 0,8 В напряжение на входе АЦП мультиметра равно 200 мВ, что соответствует верхней границе измерения постоянного напряжения на пределе 200 мВ.

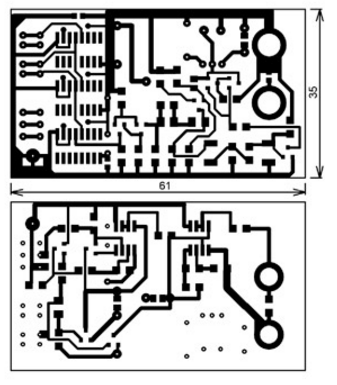

Приставка собрана на плате из фольгированного с двух сторон стеклотекстолита. Чертеж печатной платы показан на рис. 3, а расположение на ней элементов - на рис. 4.

LC-метр - приставка к мультиметру
Рис. 3

LC-метр - приставка к мультиметру
Рис. 4

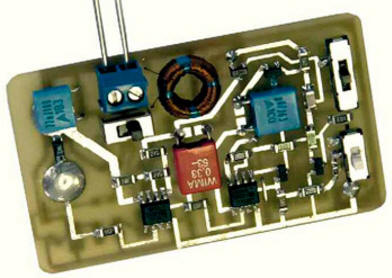

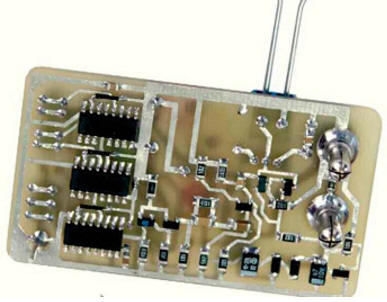

Фотографии печатной платы представлены на рис. 5, 6. Штырь ХР1 "NPNC" - подходящий от разъема. Штыри ХР2 "VΩmA" и ХР3 "СОМ" - от вышедших из строя измерительных щупов для мультиметра. Входные гнезда XS1, XS2 - клеммник винтовой 350-02-021-12 серии 350 фирмы DINKLE. Переключатели движковые: SA1 - SS12D07; SA2, SA3 - серии MSS, MS, IS, например, MSS-23D19 (MS-23D18) и MSS-22D18 (MS-22D16) соответственно. Катушка L1 - самодельная, содержит приблизительно (уточняется при налаживании) 160 витков провода ПЭВ-2 0,2, намотанных в четырех секциях по 40 витков на кольцевом магнитопроводе типоразмера 10x6x4,5 из феррита 2000НМ1, 2000НМ3 или N48 (EPCOS). Ферриты этих марок имеют низкий температурный коэффициент магнитной проницаемости. Использование ферритов других марок, например N87, приведет к увеличению погрешности измерения емкости при изменении температуры уже на 5...10 оС.

LC-метр - приставка к мультиметру
Рис. 5

LC-метр - приставка к мультиметру
Рис. 6

Конденсаторы С1, С8 и С9 - пленочные импортные выводные на напряжение 63 В (например, WIMA, EPCOS). Отклонение емкости конденсаторов С8, С9 должно быть не более 5 %. Остальные - для поверхностного монтажа: С2, С10, С11 - типоразмера 0805; С4, С6, С7 - 1206; оксидные С3, С5, С12 - танталовые В. Все резисторы типоразмера 1206. Резисторы R13, R14, R16-R21 следует применить с допуском не более 1 %, причем резисторы R18, R20 и R19, R21 отобрать мультиметром с как можно близкими сопротивлениями в каждой паре. Зачастую - для отбора достаточно ленточной упаковки из 10...20 резисторов ряда Е24 пятипроцентного класса точности.

Транзисторы VT1 -VT5 должны иметь коэффициент передачи тока не менее 500, VT6 - от 50 до 200. Транзисторы BSS84 заменимы на IRLML6302, а IRLML2402 - на FDV303N. При иной замене следует учесть, что пороговое напряжение транзисторов должно быть не более 2 В, сопротивление открытого канала - не более 0,5 Ом, а входная емкость - не более 200 пФ при напряжении сток-исток 1 В. Микромощные ОУ AD8542ARZ заменимы, например, МСР602 или отечественными КФ1446УД4А. Последние желательно отобрать по напряжению смещения нуля не более 2 мВ для уменьшения погрешности измерения, когда его результат не превышает 10 % от установленного предела. Десятичные счетчики 74HC4017D высокоскоростной логики допустимо заменить аналогичными из серии 4000В фирмы NXP (PHILIPS) - HEF4017В. Применять аналогичные счетчики других фирм, тем более отечественные К561ИЕ8, не следует. При напряжении питания 3 В входная частота 1 МГц с измерительного генератора для таких счетчиков слишком велика, а длительность спада импульса на их входе (50 нс) - мала. Они могут такой сигнал "не почувствовать".

Выводы конденсаторов С8, С9, идущие к общему проводу, пропаивают с двух сторон печатной платы. Аналогично пропаивают выводы переключателя SA3 и вывод, идущий от подвижного контакта SA2, а также вилки ХР1-ХР3. Причем XP2 и XP3 крепят пайкой в первую очередь, а затем уже "по месту" сверлят отверстие и впаивают вилку ХР1. В отверстия площадок около истока транзистора VT10 и резистора R14 вставляют отрезки луженого провода и пропаивают их с двух сторон. Перед монтажом у микросхем DD2, DD3 вывод 4 следует отогнуть или удалить.

При работе с LC-метром переключатель рода работ мультиметра устанавливают в положение измерения постоянного напряжения на пределе "200mV". Пределы измерений LC-метра, соответствующие положениям переключателей SA2, SA3, приведены в таблице.

SA2 SA3 Предел измерения
x1 x1 200 мкГн 200 пФ
x1 x10 2 мГн 2 нФ
x102 x1 20 мГн 20 нФ
x102 x10 0,2 Гн 0,2 мкФ
x104 x1 2 Гн 2 мкФ
х104 x10 20 Гн 20 мкФ

Калибровку LC-метра проводят в зависимости от наличия необходимых приборов и квалификации. В простейшем случае понадобятся катушка с точно известной индуктивностью, значение которой близко к соответствующему пределу измерения, и такой же конденсатор с измеренной емкостью. Для исключения погрешности от входной емкости LC-метра емкость конденсатора должна быть не менее 1800 пФ (например, 1800 пФ, 0,018 мкФ, 0,18 мкФ). Приставку сначала подключают к автономному источнику питания напряжением 3 В и измеряют потребляемый ток, который не должен превышать 3 мА, а затем подключают к мультиметру.

Далее устанавливают переключатель SA1 в положение "Lx" и подключают к гнездам XS1, XS2 "Lx, Cx" катушку с известной индуктивностью. Переключатели SA2 и SA3 устанавливают на соответствующий предел и добиваются показаний на индикаторе, численно равными индуктивности (запятую индикатора не учитывают), подключая при необходимости параллельно конденсатору С1 дополнительный емкостью до 3300 пФ. У конденсаторов С1, С8, С9 на печатной плате предусмотрены площадки для распайки дополнительных типоразмера 0805 для поверхностного монтажа.

Возможна более точная корректировка показаний изменением в небольших пределах сопротивления резистора R22 или R23. Аналогично калибруют LC-метр при измерении емкости, но соответствующие показания на индикаторе устанавливают, изменяя число витков катушки L1.

Измеряя емкость приставкой, необходимо учитывать ее входную емкость, которая в авторском образце равна 41,1 пФ. Это значение отображает индикатор мультиметра, если установить переключатель SA1 в положение "Сх", а SA2 и SA3 - в положение "x1". При изменении топологии печатной платы соединения выводов конденсаторов С8 и С9 с выводами транзисторов VT9 и VT10 должны быть выполнены отдельными проводниками.

Приставку можно использовать как генератор фиксированных частот синусоидальной и прямоугольной формы. Синусоидальный сигнал напряжением 0,1 В снимают с эмиттера транзистора VT3, прямоугольный амплитудой 3В - с подвижного контакта переключателя SA2. Нужные частоты получают, подключая к входу приставки конденсаторы соответствующей емкости в положении "Cx" переключателя SA1.

Чертеж печатной платы в формате Sprint Layout 5.0 можно скачать с ftp://ftp.radio.ru/pub/2014/08/Lc-metr.zip.

Литература

  1. Универсальный LC-генератор. - Радио, 1979, № 5, с. 58.
  2. L-метр с линейной шкалой. - Радио, 1984, № 5, с. 58, 61.

Автор: С. Глибин
