www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Новые режимы в комбинированном измерительном приборе

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

В ходе эксплуатации комбинированного прибора [1] программа его микроконтроллера была значительно усовершенствована. Новая версия 2.03 этой программы предоставляет пользователю в дополнение к уже имеющимся режимы измерения частоты входного сигнала и однократной развертки в логическом анализаторе. Новые функции реализованы чисто программным способом, в аппаратную часть прибора никаких изменений вносить не пришлось.

Режим однократной развертки был с самого начала предусмотрен в осциллографе прибора, однако автор не реализовал его в логическом анализаторе, хотя в нем он не менее полезен. В новой версии программы микроконтроллера это упущение исправлено.

Теперь можно говорить, что логический анализатор, как и осциллограф прибора, имеет два режима работы развертки: регулярный и однократный. Они практически идентичны за двумя исключениями. Во-первых, в логическом анализаторе не измеряется напряжение входного сигнала. Эта операция здесь не имеет смысла, поскольку исследуются сигналы стандартных логических уровней. Во-вторых, выводимая на экран дополнительная информация о положении информационного кадра на оси времени в режиме логического анализатора не накладывается на область осциллограмм и не мешает их наблюдению. Поэтому ее выключение не реализовано за ненадобностью.

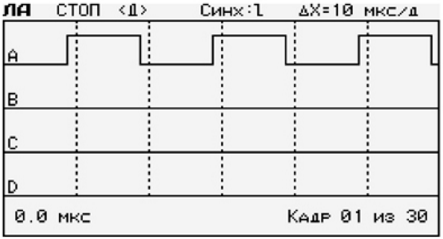

Пример изображения на экране индикатора в режиме однократной развертки логического анализатора показан на рис. 1.

Новые режимы в комбинированном измерительном приборе
Рис. 1. Изображение на экране индикатора в режиме однократной развертки логического анализатора

Из режима регулярной развертки анализатора в этот режим входят нажатием на клавишу "5". В нем действуют следующие управляющие клавиши:

"4" - перемещение кадра влево (к началу буфера);

"5" - остановка перемещения по отсчетам сигнала;

"6" - перемещение кадра вправо (к концу буфера);

"О" - выбор шага перемещения (отсчет или кадр);

"D" - выход из режима однократной развертки.

Полное описание режима однократной развертки не приводится, так как оно достаточно полно изложено в [2] применительно к осциллографу.

Что касается режима измерения частоты, то микроконтроллер семейства ATxmega позволяет реализовать несколько его вариантов. Наряду с классическим подсчетом числа периодов измеряемого сигнала за единицу времени, таймеры-счетчики этого микроконтроллера способны выполнять прямое измерение периодаследования импульсов входного сигнала, что позволяет легко рассчитать частоту их следования. Достоинство этого метода - малое время измерения, однако приемлемая точность сохраняется лишь до частоты не выше нескольких десятков килогерц. В связи с этим измерение частоты сигнала в приборе производится упомянутым выше классическим методом.

Его принцип прост. Один таймер-счетчик формирует измерительный интервал времени, второй подсчитывает импульсы входного сигналав течение этого интервала. Если длительность измерительного интервала 1 с, то накопленное за это время во втором счетчике число и есть частота сигнала в герцах. Однако на пути реализации этого метода есть сложности.

Во-первых, все таймеры-счетчики микроконтроллера семейства ATxmega [3] - 16-разрядные. Значит, максимальная корректно измеряемая таким счетчиком частота ограничена переполнением его счетного регистра и равна 216 - 1 = 65535 Гц. Этого явно мало, учитывая, что элементы микроконтроллера работоспособны до частоты 32 МГц.

Самый простой путь увеличить максимальную измеряемую частоту - уменьшение измерительного интервала. Например, сокращение его в четыре раза приведет к росту в четыре раза максимального значения измеряемой частоты. Одновременно во столько же раз вырастет дискретность ее измерения, ведь каждый импульс будет "весить" в четыре раза больше. Поэтому такой путь нецелесообразен.

Добиться увеличения максимальной измеряемой частоты без роста дискретности измерения можно только увеличением разрядности счетчика импульсов входного сигнала. Архитектура микроконтроллера ATxmega дает такую возможность, позволяя соединять последовательно несколько таймеров-счетчиков. Чтобы получить 32-разрядный счетчик, достаточно объединить два 16-разрядных таймера-счетчика. Переполнение 32-разрядного счетчика за секунду может произойти лишь на частоте 2 - 1 = 4294967295 Гц, так что верхний предел измеряемой частоты в этом случае ограничен только частотными свойствами элементов микроконтроллера и равен 32 МГц.

Во-вторых, необходимо "довести" входной сигнал от линии порта до таймера-счетчика и заставить последний считать импульсы в широком интервале частоты их следования.

В-третьих, необходимо обеспечить строго синхронную работу всех участвующих в процессе счета элементов микроконтроллера вне зависимости от работы других его узлов, чтобы избежать разного рода непрогнозируемых сбоев счета.

Преодолеть эти сложности поможет имеющийся в микроконтроллерах семейства ATxmega замечательный инструмент - система событий [4]. С ее помощью можно сформировать все необходимые для работы сигналы и транспортировать их от источника до приемника с минимально возможной и, что очень важно, стабильной задержкой.

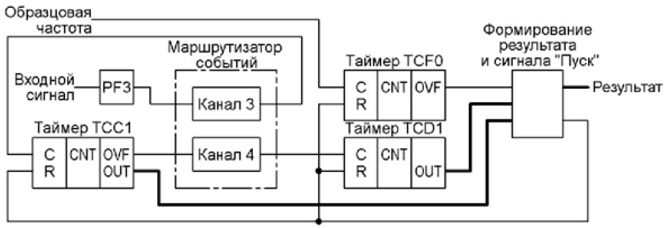

Функциональная схема реализованного в рассматриваемом приборе частотомера изображена на рис. 2. Аппаратура порта ввода-вывода позволяет анализировать состояние каждой его линии и генерировать события в случае их изменения. Например, формировать события по каждому нарастающему или спадающему перепаду входного сигнала. Таймеры-счетчики способны считать не только внутренние синхроимпульсы микроконтроллера, но и сигналы событий. Из этого становится понятным, как организован счет импульсов входного сигнала.

Новые режимы в комбинированном измерительном приборе
Рис. 2. Функциональная схема реализованного в рассматриваемом приборе частотомера

Сигнал подают на линию PF3, которая сконфигурирована как вход и генерирует события по нарастающим перепадам сигнала (по одному событию на каждый период). Таймер-счетчик TCC1 работает в режиме счетчика событий, доставляемых по каналу 3 маршрутизатора событий. Он же генерирует и отправляет в канал 4 маршрутизатора события переполнения (OVF) своего 16-разрядного счетного регистра. Их подсчитывает таймер-счетчик TCD1, настроенный на работу в режиме 16-разрядного счетчика событий, доставляемых по каналу 4.

Раз в секунду по сигналу окончания счетного интервала, формируемого таймером-счетчиком TCF0, настроенного на счет импульсов синхронизатора микроконтроллера, программа "склеивает" результаты работы таймеров счетчиков TCC1 иTCD1 в одно 32-разрядное слово и присваивает его значение переменной. Затем она перезапускает все таймеры-счетчики, начиная новый цикл измерения частоты.

Основные характеристики в режиме измерения частоты

  • Измеряемая частота, Гц .......от 1 до 32·106
  • Дискретность отсчета частоты, Гц.......1
  • Длительность счетного интервала, с ....... 1
  • Погрешность длительности счетного интервала, % .......±0,001

Основными источниками погрешности измерения частоты следует считать:

1. Неточность установки тактовой частоты микроконтроллера, в результате чего реальная длительность измерительного интервала отличается от одной секунды. У этой погрешности две составляющие: систематическая и случайная.

Систематическая составляющая - результат неравенства фактического среднего значения тактовой частоты номинальному. Она носит постоянный характер, ее можно скомпенсировать. О том, как это сделать, будет рассказано ниже.

Случайная составляющая погрешности возникает вследствие флюктуации частоты тактового генератора. Факторов, ее порождающих, довольно много. Это нестабильность и пульсации питающего напряжения, собственный шум элементов генератора, влияние температуры и пр. В приборах высокого класса для минимизации вредного воздействия подобных факторов применяется целый комплекс мер, вплоть до термостабилизации и виброзащиты тактового генератора. Однако погрешность этого вида можно только уменьшить, полностью избавиться от нее нельзя. В авторском экземпляре прибора она не превышает ± 0,001 %. Это значит, что частота 5 МГц измеряется с ошибкой ±50 Гц.

2. Погрешность дискретизации результата измерения. Она знакома всем, кто когда-либо имел дело с любым цифровым измерительным прибором. Происхождение этой погрешности поясняют графики на рис. 3. В зависимости от взаимного расположения на оси времени границ измерительного интервала и регистрируемых счетчиком перепадов измеряемого сигнала результат счета может различаться на единицу. Например, в показанном на рисунке случае может быть сосчитано 6 или 7 импульсов при фактической частоте их повторения около 6,6 Гц (при длительности интервале счета 1 с). Этот эффект сохраняется при любом соотношении измеряемой частоты и интервала счета. При многократном повторении измерения младшая цифра его результата "скачет" на единицу от цикла к циклу. Относительная величина этой погрешности растет обратно пропорционально измеряемой частоте. Например, частота около 100 Гц будет измерена со средней относительной погрешностью ±0,5 %. На частоте в несколько мегагерц и выше погрешностью дискретизации можно пренебречь. Здесь превалирует случайная составляющая длительности измерительного интервала.

Новые режимы в комбинированном измерительном приборе
Рис. 3. Графики, поясняющие возникновение погрешности

Блок программы, выполняющий измерение частоты, разработан, как и вся программа, в системе разработки программ BASCOM AVR. При входе в режим частотомера программа соответствующим образом настраивает элементы внутренней структуры микроконтроллера, участвующие в измерении частоты:

- линию PF3, на которую поступает входной сигнал, конфигурирует как вход, генерирующий события по нарастающим перепадам сигнала, а канал 3 маршрутизатора событий - на передачу сигналов об этих событиях:

Portf_pin3ctrl=1

Evsys_ch3mux=&B01111011

- настраивает таймер-счетчик TCF0 на генерацию измерительного интервала длительностью 1 с:

config Tcf0=Normal,Prescale=7

Tcf0_per=31249

- настраивает таймер-счетчик TCC1 на подсчет событий, поступающих через канал 3 маршрутизатора от линии PF3:

config Tcc1=Normal

Tcc1_ctrla=&B00001011

Tcc1_ctrld=&B00001011

а канал 4 маршрутизатора - на передачу сигналов о переполнении таймера-счетчика TCC1 :

Evsys_ch4mux=&B11001000

- настраивает таймер-счетчик на подсчет событий, поступающих из канала 4 маршрутизатора:

config Tcd1=Normal

Tcd1_ctrlа=&в00001100

Tcd1_ctrld=&в00011100

В результате таймеры-счетчики TCC1 и TCD1 образуют единый 32-разрядный счетчик. Теперь система готова к подсчету периодов измеряемого сигнала. Более того, он уже ведется, так как каждое из рассмотренных устройств начинает работать сразу после инициализации. Но чтобы получить правильный результат, необходимо в момент начала измерительного интервала начать подсчет событий с нуля. Поэтому цикл измерения следует начинать с одновременного обнуления всех трех участвующих в нем таймеров-счетчиков.

Особенно важно привязать к началу измерительного интервала (моменту перезапуска таймера TCF0) момент перезапуска работающего с наибольшей скоростью таймера-счетчика TCC1. Вопрос строгой привязки момента перезапуска таймера-счетчика TCD1 к началу измерительного интервала так остро не стоит. Первое событие, которое он должен будет сосчитать, произойдет только при переполнении таймера-счетчика TCC1.

Хотя возможность одновременного перезапуска нескольких таймеров-счетчиков в микроконтроллере предусмотрена, но реализуется онатолько через систему событий. Использовать ее в рассматриваемом случае не удается, так как таймер-счетчик TCC1 настроен на прием сигналов событий из канала 3 и принимать сигналы событий из других каналов без перенастройки не может. Поэтому подать таймерам-счетчикам команду перезапуска может только процессор, причем только поочередно.

Цикл измерения частоты состоит из двух этапов: собственно измерения и формирования его результата. Этап измерения описывают следующие пять строк программы:

Tcf0_ctrlfset=&B00001000

Tcc1_ctrlfset=&B00001000

Tcd1_ctrlfset=&B00001000

Bitwait Tcf0_intflags.0, Set

Evsys_ch3mux=&B00000000

Первые три строки этого фрагмента перезапускают таймеры-счетчики в порядке TCF0, TCC1, TCD1. Поэтому таймер-счетчик TCC1 начинает считать события не в момент начала измерительного интервала, отсчитываемого таймером-счетчиком TCF0, а с задержкой Δt1 относительно этого момента (рис. 4). Она равна продолжительности выполнения процессором операции перезагрузки таймера-счетчика TCC1. Следом с такой же задержкой процессор перезапускает таймер-счетчик TCD1, после чего начинает ждать момент окончания измерительного интервала. Когда этот момент наступит, таймер-счетчик TCF0 установит в нулевом разряде регистра TCF0_JNTFLAGS флаг запроса прерывания по переполнению.

Новые режимы в комбинированном измерительном приборе

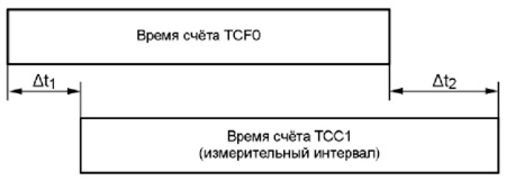

Рис. 4. Принцип работа таймера-счетчика

Обнаружив этот флаг, процессор должен запретить таймеру-счетчику TCC1 дальнейший счет событий (периодов измеряемого сигнала). Сделать это можно по-разному. В нашем случае последней операцией этапа измерения процессор просто отключает канал 3 маршрутизатора событий. На эту операцию ему требуется время Δt2 (рис. 4), в течение которого счет периодов продолжается.

Если Δt2 ≠ Δt1 , реальная продолжительность счета событий (измерения частоты) отличается на Δt2 - Δt1 от заданной длительности измерительного интервала, это порождает еще одну составляющую погрешности измерения. Чтобы устранить ее, необходимо сделать эти задержки равными. Однако в программе на языке высокого уровня (в том числе BASCOM AVR) определить точные значения их длительности затруднительно, поскольку программисту неизвестен алгоритм трансляции используемых конструкций языка в машинные команды. Поэтому в реальной программе фрагменты, выполняющие перезапуск таймера-счетчика TCC!, а также фиксирующие окончание измерительного интервала и останавливающие TCC!, написаны на языке ассемблера, причем приняты меры по обеспечению одинаковой длительности исполнения этих фрагментов. Этим достигается равенство Δt2 = Δt1 и, следовательно, равенство реальной длительности измерительного интервала заданной.

Далее рассмотрим реализованный в приборе способ устранения систематической погрешности, связанной с неравенством тактовой частоты микроконтроллера номинальному значению. Как отмечалось выше, следствие такого несоответствия - отклонение длительности измерительного интервала от требуемого значения 1 с и пропорциональное ему отклонение измеренного значения частоты от фактического.

Прежде всего это отклонение нужно измерить. Для этого потребуется образцовый генератор сигнала частотой в несколько мегагерц или комплект из любого достаточно стабильного генератора и образцового частотомера. Сигнал генератора подают на гнезда 8 и 3 (общий) разъема X5 прибора.

Коды из прилагаемого к статье файла Osc-Volt-2_03.hex загружают в программную память микроконтроллера прибора. После включения прибор переводят в режим частотомера и измеряют им частоту образцового генератора. Измерение нужно повторить 10-20 раз, после чего вычислить среднее измеренное значение частоты Fизм. Поправочный коэффициент вычисляют по формуле

K = Fобр/Fизм ,

где Fобр - частота образцового генератора. Чтобы ввести коэффициент K в программу, в файле Osc-Volt-2_03.bas (исходном тексте программы) необходимо найти закомментированную строку

compensation: 'Temp2=Temp2*1.000004

Она обозначена меткой Compensation: для облегчения поиска. Ее следует раскомментировать, а множитель 1.000004 (это значение справедливо для авторского экземпляра прибора) заменить найденным значением поправочного коэффициента K. После этого необходимо скомпилировать откорректированную программу и загрузить коды из полученного HEX-файла в программную память микроконтроллера.

Как уже было сказано, сигнал, частоту которого необходимо измерить, подают на гнездо 8 разъема Х5 прибора, откуда он поступает на вход PF3 микроконтроллера. Понятно, что микроконтроллер способен правильно воспринять только такой сигнал, уровни которого соответствуют принятым в трех- или пятивольтной логике. Для измерения частоты сигналов другой формы (например, синусоидальных) требуется дополнительный формирователь. Хорошие результаты дает применение щупа-компаратора, описанного в [5]. Его можно подключить к разъему Х5 прибора. Нужно только подать с платы А! прибора на свободное гнездо 2 этого разъема напряжение +5 или +3,3 В для питания щупа (он работоспособен при любом из указанных значений напряжения). Подключают щуп по схеме, изображенной на рис. 5.

Новые режимы в комбинированном измерительном приборе
Рис. 5. Схема подключения щупа

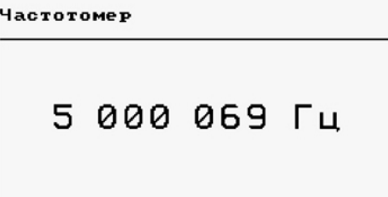

Вид экрана индикатора прибора в режиме частотомера показан на рис. 6.

Новые режимы в комбинированном измерительном приборе
Рис. 6. Вид экрана индикатора прибора в режиме частотомера

В этот режим входят из регулярного режима логического анализатора нажатием на клавишу "ЛА". Переключают прибор из режима частотомера в другие режимы нажатиями на следующие клавиши:

"ОС" - в режим осциллографа;

"ЛА" - в режим логического анализатора;

"ГН" - в режим генератора сигналов.

Программу микроконтроллера можно скачать с ftp://ftp.radio.ru/pub/2015/09/combi2-03.zip.

Литература

  1. Савченко А. Усовершенствование комбинированного прибора на базе микроконтроллера ATxmega. - Радио, 2015, № 3, с. 29-34.
  2. Савченко А. Комбинированный прибор на базе микроконтроллера ATxmega. - Радио, 2014, № 4, с. 18-22; №5, с. 22-25.
  3. Савченко А. Средства генерации, счета импульсов и временных интервалов в ATxmega. - Радио, 2015, №8, с. 25-28.
  4. Савченко А. Система событий микроконтроллеров ATxmega. - Радио, 2015, № 2, с. 24-27.
  5. Нечаев И. Щуп-компаратор для частотомера. - Радио, 2014, № 7, с. 20.

Автор: А. Савченко
