www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Измерение емкости и ЭПС конденсаторов комбинированным прибором

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Автор предлагает радиолюбителям, собравшим прибор [1], приставку к нему, с помощью которой можно измерять емкость и ЭПС конденсаторов. Знать эти параметры, особенно ЭПС, сегодня требуется довольно часто, например, при изготовлении различных импульсных устройств.

Входе модернизации комбинированного прибора [1] я решил, создавая небольшие приставки к нему, вводить в прибор новые сравнительно редко используемые функции, которые невозможно реализовать только программно. Это дает возможность не менять в нем самом что-либо, кроме программы микроконтроллера.

Реализацию такого способа модернизации обеспечивает наличие в приборе разъема, на который выведены четыре информационные линии его микроконтроллера и напряжение питания. К этому разъему и подключаются приставки. Первым шагом в этом направлении было создание приставки для измерения индуктивности, описанной в [2].

Новая приставка разработана для подборки конденсаторов, которые лишь предполагается установить в какое-нибудь устройство, а не для измерения их параметров без выпайки из устройства. Исходя из этого, я счел возможным повысить напряжение на измеряемом конденсаторе, что позволило уменьшить погрешность измерения.

С предлагаемой приставкой прибор в режиме измерения емкости и ЭПС имеет следующие характеристики:

  • Интервал измерения: емкости, мкФ .......10...99999
  • ЭПС, Ом.......0,01...15
  • Дискретность/погрешность измерения: емкости от 10 до 999,99 мкФ, мкФ/% .......0,01 /± 10
  • емкости от 1000 до 9999,9 мкФ, мкФ/%....... 0,1/±10
  • емкости от 10000 до 99999 мкФ, мкФ/% .......1 /± 15
  • ЭПС, Ом/%.......0,01/±20
  • Напряжение на измеряемом конденсаторе, мВ, не более .......500
  • Напряжение питания, В .......5
  • Потребляемый ток, мА .......15...20

В основу измерения емкости и ЭПС положен принцип зарядки измеряемого конденсатора стабильным током и фиксация моментов достижения напряжением на нем двух контрольных уровней (порогов). Такой принцип использован во многих других приборах, например [3]. Структурно рассматриваемая приставка повторяет измерительную часть этого прибора.

Измерение емкости и ЭПС конденсаторов комбинированным прибором

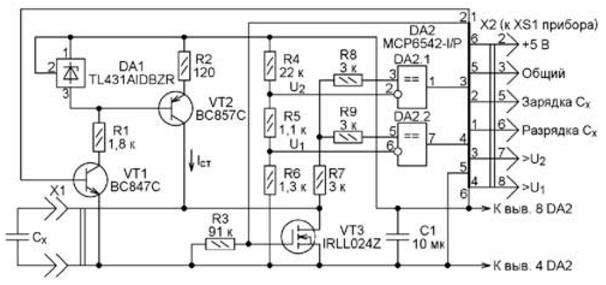

Рис. 1. Схема приставки

Схема приставки изображена на рис. 1. По сравнению с [3] в нее внесены следующие изменения:

- удалены диоды, которые должны защитить элементы устройства от повреждения при подключении к нему заряженного конденсатора большой емкости. Причин две. Во-первых, по мнению автора, свою защитную функцию они выполняют весьма ограниченно. Например, от случайно подключенного к устройству конденсатора емкостью несколько тысяч микрофарад, заряженного до напряжения 50 В и более, они все равно не спасут. Во-вторых, диоды не позволяют сделать напряжение на измеряемом конденсаторе большим, чем уровень их открывания. При отказе от диодов защитную функцию в тех же пределах можно реализовать с помощью транзистора VT3 при должном управлении им со стороны микроконтроллера. А с точки зрения безопасности работы с прибором правильным будет, прежде чем подключать к прибору конденсатор большой емкости (особенно высоковольтный), обязательно разрядить его;

- в приставке использован только один генератор стабильного тока (ГСТ), который обеспечивает измерения во всем указанном выше интервале емкости. Он отличается от исходного более высокой стабильностью выходного тока. Это достигнуто за счет применения в нем параллельного интегрального стабилизатора напряжения повышенной точности и транзистора с большим коэффициентом передачи тока базы. Кроме того, увеличен выходной ток ГСТ, что уменьшило погрешность измерения (особенно ЭПС), связанную с током утечки конденсатора.

Управление работой приставки, обработку поступающих от нее сигналов и необходимые расчеты выполняет микроконтроллер комбинированного прибора. Отсчет интервалов времени ведут его 32-разрядные таймеры, тактируемые с частотой 32 МГц, что обеспечивает не только высокую точность измерений, но и большой теоретический верхний предел измеряемой емкости (несколько фарад). Однако достижение такого предела на практике затруднено тем, что скорость нарастания напряжения на измеряемом конденсаторе с увеличением его емкости становится очень малой, вследствие чего растет погрешность определения компаратором момента достижения порога. Поэтому максимальная измеряемая емкость программно ограничена значением 99999 мкФ, чего вполне достаточно для большинства практических целей.

После подключения приставки к прибору и перевода его в режим измерения емкости и ЭПС микроконтроллер открывает транзистор VT3 и закрывает транзистор VT1, чем выключает ГСТ. На инвертирующие входы компараторов микросхемы DA2 поданы образцовые напряжения с делителя R4-R6, задающие пороги их срабатывания (U1≈0,25 В; U2≈0,5 В). На выходах обоих компараторов в исходном состоянии установлены логически низкие уровни напряжения.

Далее измеряемый конденсатор Cx подключают к разъему X1 приставки и нажатием соответствующей клавиши на приборе запускают процесс измерения. В течение первых трех секунд после запуска программа удерживает транзистор VT3 в открытом состоянии, чтобы удалить возможный остаточный заряд измеряемого конденсатора, после чего закрывает этот транзистор и открывает транзистор VT1, включая ГСТ. С этого момента выходной ток ГСТ Iст начинает заряжать конденсатор Cx. Входной ток компараторов можно не учитывать, так как по сравнению с Iстон чрезвычайно мал. В процессе зарядки напряжение на конденсаторе растет по линейному закону.

Одновременно с включением ГСТ программа запускает два 32-разрядных таймера микроконтроллера, чтобы определить продолжительность нарастания напряжения на конденсаторе до порогов срабатывания компараторов. В момент срабатывания каждого компаратора уровень напряжения на его выходе становится высоким. Зафиксировав это, программа останавливает соответствующий таймер.

После срабатывания обоих компараторов процесс измерения заканчивается, программа закрывает транзистор VT1, выключая этим ГСТ, и открывает VT3, разряжая через его открытый канал измеряемый конденсатор, чтобы подготовить приставку к следующему циклу измерения. Затем она выполняет расчет емкости и ЭПС и отображает полученные результаты на экране ЖКИ комбинированного прибора.

Формула расчета емкости:

C = Iст (t2 - t1)/(U2 - U1)

где t1, t2 - моменты достижения напряжением на измеряемом конденсаторе соответственно первого и второго пороговых уровней; U1, U2 - напряжения первого и второго пороговых уровней. После вычисления емкости программа рассчитывает ЭПС. Методику его расчета иллюстрируют графики на рис. 2. Красная линия на нем - график зарядки реального измеряемого конденсатора. Из-за наличия ЭПС напряжение на нем в момент начала зарядки скачком увеличивается до UR - падения напряжения на ЭПС конденсатора при протекании по нему зарядного тока Icr. Пороговых значений U1 и U2 напряжение на конденсаторе достигает соответственно в моменты t1 и t2. Синей линией показан график зарядки идеального конденсатора той же емкости (напомним, что емкость уже измерена). Поскольку ЭПС идеального конденсатора равно нулю, напряжение на конденсаторе начинает линейно нарастать с нулевого значения. Синяя линия идет параллельно красной, поскольку зарядный ток Iст стабилизирован и от ЭПС не зависит. Напряжение на идеальном конденсаторе достигло бы уровня U2 в момент времени t3, который можно определить по формуле

t3 = U2 · Cx/Iст.

Теперь рассмотрим два треугольника ABC и A'B'C. Они подобны, следовательно, можно составить пропорцию:

B'C / BC = A'C / AC

Измерение емкости и ЭПС конденсаторов комбинированным прибором

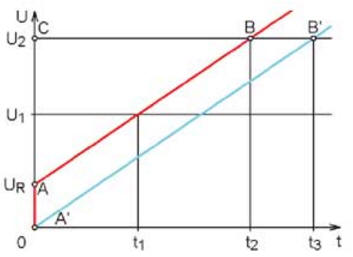

Рис. 2. Графики расчета ЭПС

Из рис. 2 следует, что:

BC = t2;

AC = U2 - UR;

В'С = t3;

А'С = U2.

Подставив эти значения в приведенную выше пропорцию, получим

t3 / t2 = U2 / (U2 - UR).

С учетом формулы для вычисления t3 после несложных преобразований легко определить, что падение напряжения на ЭПС равно

UR = U2 - Iст (t2/Cx).

И наконец, искомое значение ЭПС получим, разделив на Iст левую и правую части предыдущей формулы:

R = (U2/Iст) - (t2/Cx).

Этот расчет можно проводить и по первому порогу, заменив переменные U2 и t2 соответственно на U1 и t1.

Найденные значения емкости и ЭПС измеряемого конденсатора программа выводит на экран ЖКИ комбинированного прибора.

Приставка собрана на печатной плате размерами 30x60 мм, чертеж которой показан на рис. 3. Она рассчитана на установку компонентов для поверхностного монтажа.

Измерение емкости и ЭПС конденсаторов комбинированным прибором

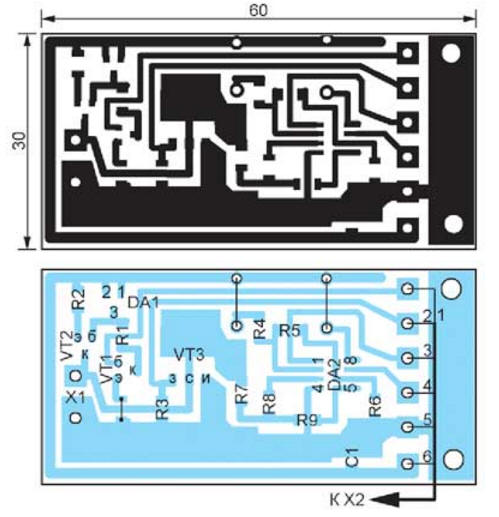

Рис. 3. Печатная плата

Все резисторы и конденсаторы типоразмера 1206. К разъему XS1 прибора [1] приставку подключают плоским кабелем с вилкой Х2 (PLS8). К контакту 2 разъема XS1 должно быть подведено напряжение +5 В от внутреннего источника питания прибора.

Вместо транзистора ВС857С можно применить другой маломощный транзистор структуры р-п-р с коэффициентом передачи тока базы не менее 250, а вместо транзистора ВС847С - любой маломощный транзистор структуры n-p-n. Оба транзистора должны быть в корпусе SOT23, иначе потребуется переделка печатной платы. Замена транзистора IRLL024Z - полевой с изолированным затвором и n-каналом. Он должен быть рассчитан на управление логическими уровнями напряжения, иметь сопротивление открытого канала не более 50...80 мОм, емкость затвора - не более 500...850 пФ, допустимый постоянный ток стока - не менее 4 А. Микросхему компаратора MCP6542-I/P можно заменить на LM293.

Плату помещают в любой удобный корпус. В качестве разъема X1 для подключения к приставке измеряемого конденсатора удобно использовать пружинные зажимы.

Налаживание подобных устройств - обычно самый сложный этап их изготовления. Все приборы для измерения емкости и ЭПС, описания которых мне встречались, требуют точной подборки нескольких деталей, а некоторые (например, [3]) еще и выполнения ряда расчетов и модификации программы микроконтроллера под конкретный экземпляр изготовленного прибора. Это довольно трудоемкий процесс, поэтому при проектировании рассматриваемой приставки я заменил аппаратное налаживание измерением значений определяющих параметров и вводом их в действующее устройство для дальнейшего использования. Другими словами, процесс подборки деталей заменен операцией программной калибровки. Результаты калибровки хранятся в EEPROM микроконтроллера комбинированного прибора, поэтому ее достаточно выполнить один раз.

Для калибровки потребуется мультиметр, способный измерять постоянный ток 5...20 мА с точностью не менее двух десятичных знаков после запятой и постоянное напряжение 0...2 В с точностью не менее трех десятичных знаков после запятой. Этим требованиям вполне удовлетворяет большинство недорогих цифровых мультиметров.

В микроконтроллер прибора должна быть загружена прилагаемая к статье программа версии 2.05.

Приставку, к разъему X1 которой ничего не подключено, соедините с прибором и подайте на него питание. На экран ЖКИ будет выведено главное меню, показанное на рис. 4. После дайте прибору прогреться две-три минуты для установления тепловых режимов. В режим измерения емкости и ЭПС входят по третьему нажатию на клавишу "ГН". Это не очень оперативно и удобно, но на клавиатуре прибора уже давно нет свободных клавиш.

Измерение емкости и ЭПС конденсаторов комбинированным прибором

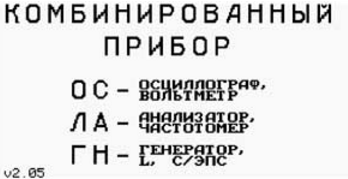

Рис. 4. Меню на экране ЖКИ

При первом переходе в режим измерения емкости и ЭПС программа микроконтроллера, не найдя в его EEPROM значений калибровочных коэффициентов, которые можно правильно интерпретировать, автоматически вызовет подпрограмму калибровки. Если этого не произошло, вызовите ее нажатием на клавишу "2". Экран ЖКИ примет вид, показанный на рис. 5.

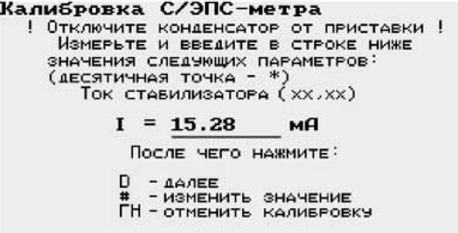

Измерение емкости и ЭПС конденсаторов комбинированным прибором
Рис. 5. Меню на экране ЖКИ

Программа попросит поочередно ввести значения четырех параметров: тока ГСТ, напряжений первого и второго порогов и сопротивления подключения, сопровождая запросы подробным интерактивным меню. Точное значение каждого запрашиваемого параметра следует измерить мультиметром и набрать на клавиатуре прибора.

Ток ГСТ (Iст) измеряют, подключив мультиметр в режиме измерения тока к разъему X1 приставки. Он должен лежать в пределах 10...25 мА. Напряжение U1 измеряют на выводе 6 микросхемы DA2. Допустимые пределы - 0,2...0,32 В. Напряжение U2 измеряют на выводе 2 той же микросхемы. Допустимые пределы - 0,42...0,55 В.

Значение сопротивления подключения пока задайте нулевым. Это сопротивление соединительных проводов и контактов разъемов, с помощью которых измеряемый конденсатор подключен к приставке. Зачастую оно сравнимо с ЭПС этого конденсатора. Но о его учете поговорим позже.

После ввода всех требуемых параметров на экране на 2 с появится надпись "ОТКАЛИБРОВАНО" и прибор перейдет в режим измерения емкости и ЭПС. Вид экрана ЖКИ после перехода в этот режим показан на рис. 6, а после выполнения измерения - на рис. 7. Если измеренное значение ЭПС менее 0,01 Ом, то выводится оно равным нулю.

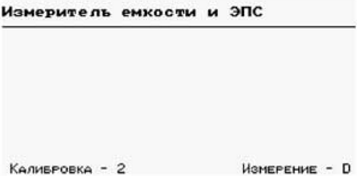

Измерение емкости и ЭПС конденсаторов комбинированным прибором
Рис. 6. Меню на экране ЖКИ

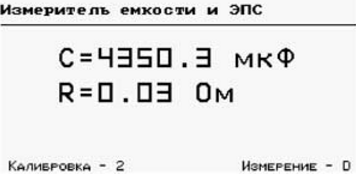

Измерение емкости и ЭПС конденсаторов комбинированным прибором
Рис. 7. Меню на экране ЖКИ

Теперь прибор работоспособен и позволяет выполнить последний этап калибровки определение сопротивления подключения. Для этого следует подключить к разъему X1 конденсатор емкостью 3300...4700 мкФ и, нажав на кнопку "D", запустить измерение его емкости и ЭПС. Запомнив измеренное значение ЭПС, следует повторить операцию, подключив тот же конденсатор непосредственно к контактным площадкам для упомянутого разъема на печатной плате приставки. Разность двух полученных значений ЭПС и будет значением сопротивления подключения. Теперь осталось перевести прибор в режим калибровки, нажав на кнопку "2", и ввести в программу полученное значение. Прибор готов к работе.

Время выполнения одного измерения лежит в интервале 3...6 с. Оно не может быть менее 3 с, поскольку именно столько времени в программе отведено на разрядку измеряемого конденсатора. Еще не более 3 с занимает собственно процесс измерения.

В ходе измерений на экран прибора могут быть выведены сообщения о выходе измеренного значения емкости за верхний или нижний допустимый предел, а также о неисправности приставки. Последнее свидетельствует о нарушении работы системы прерываний микроконтроллера, которое может случиться при каких-либо манипуляциях с работающей приставкой с помощью приборов, имеющих сетевое питание. Для восстановления нормальной работы комбинированный прибор следует выключить и включить вновь.

Описанная приставка дает возможность измерить малое активное сопротивление в интервале 0,01...0,2 Ом, с чем простые мультиметры справляются плохо. Для этого измеряемый резистор следует подключить к разъему X1 последовательно с конденсатором, ЭПС которого измерено заранее. После измерения ЭПС такой цепи из результата вычитают значение ЭПС конденсатора. Остаток - сопротивление измеряемого резистора.

В другие режимы работы прибор переводят нажатиями на кнопки "ОС", "ЛА" или "ГН".

Если в распоряжении пользователя есть конденсатор, параметры которого заранее известны с высокой точностью, целесообразно измерить их с помощью изготовленной приставки, чтобы оценить правильность ее работы. Если обнаружены существенные отличия измеренных параметров от известных, следует искать их причины. Ими могут быть неисправные детали или ошибки измерения и ввода в программу параметров в ходе калибровки.

Наличие неисправных деталей либо радикально в несколько раз искажает результаты измерения, либо приводит к их значительным скачкам от измерения к измерению. Последнее характерно для нестабильно работающих компараторов.

При ошибках измерения и ввода калибровочных параметров результаты получаются стабильными, но не соответствующими истине. Именно эти ошибки - основные источники погрешности прибора. Особенно сильно влияют на результат ошибочные значения порогов. Здесь ошибка на 2...3 мВ приводит к изменению измеренного значения ЭПС на несколько ом. Не имея точного мультиметра, но при наличии эталонного конденсатора, погрешность можно устранить экспериментально, изменяя вводимые калибровочные параметры в небольших пределах.

Программу микроконтроллера версии 2.05 и файл печатной платы в формате Sprint Layout 5.0 можно скачать с ftp://ftp.radio.ru/pub/2017/02/2-05.zip.

Литература

  1. Савченко А. Усовершенствование комбинированного прибора на базе микроконтроллера ATxmega. - Радио, 2015, № 3, с. 29-34.
  2. Савченко А. Измерение индуктивности комбинированным прибором. - Радио, 2017, № 1, с. 15, 16.
  3. Келехсашвили В. Измеритель емкости и ЭПС конденсаторов. - Радио, 2010, № 6, с. 19, 20; № 7, с. 21, 22.

Автор: А. Савченко
