www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Любительский ГСС

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

ГСС предназначен для разнообразных измерений в любительской практике как источник синусоидального напряжения звуковой (ЗЧ) и радиочастоты (РЧ). Обладает, по мнению автора, достаточно высокими метрологическими характеристиками. Диапазон частот 15Гц….44,5МГц перекрывается двумя генераторами: звуковой (ГЗЧ) и радиочастоты(ГРЧ).

При этом первый обеспечивает при необходимости амплитудную модуляцию второго. Особенностью ГРЧ является жесткая стабилизация амплитуды выходного напряжения независимо от частоты, наличие резонансного усилителя, контроль уровня несущей и глубины модуляции, наличие достаточно точного аттенюатора для получения калиброванного по величине выходного напряжения на согласованной нагрузке 75 Ом. ГЗЧ - несколько сокращенный вариант генератора, описанного в [1].

Оба генератора имеют дополнительные внутренние выходы для подачи сигнала на частотомер, имеющийся в одном комплекте с ГСС.

Технические характеристики

ГЗЧ

  • Диапазон частот, Гц......15-150000
  • Выходное напряжение, В......0-1,8
  • Ступени выходного делителя, дБ......0;20;40
  • Коэффициент нелинейных искажений %, не более......0,2
  • Выходное сопротивление, Ом......200

ГРЧ

  • Диапазон частот, МГц......0,15-44
  • Поддииапазоны, МГц 1......0,145-0,46
  • 2......0,45-1,44
  • 3......1,43-4,5
  • 4......4,49-14,45
  • 5......14,4-44,5
  • Выходное напряжение, плавно устанавливаемое по шкале  регулятора уровня РЧ, мВ......0-100
  • Ступени ослабления аттенюатором, дБ......0;20;40;60;80
  • Ступени ослабления выносным делителем, дБ......0;20
  • Глубина модуляции от внутреннего ГЗЧ частотой от 15 до 5000 Гц, % при коэффициенте нелинейных искажений не более 5% ......0-80
  • Выходное сопротивление, Ом......75
  • Габариты ГСС, мм без блока питания......160х65х200
  • Потребляемый ток, мА, не более: от источника +12В......110
  • - 12В......40

Принципиальная схема ГСС приведена на рис.1.

Любительский ГСС

(нажмите для увеличения)

ГРЧ состоит из задающего генератора (VT1,VT2), истокового повторителя (VT4), резонансного усилителя - модулятора (VT6), выходного согласующего усилителя (VT7, VT8), аттенюатора, схем контроля выходного уровня и стабилизации (DA6, DA7), схемы дополнительного выхода PЧ на частотомер (VT3, VT5, VT9).

Задающий генератор собран по схеме индуктивной трехточки. Транзистор VT1 включается "в помощь" VT2 в поддиапозонах 4 и 5 благодаря увеличению тока стока VT2 через резистор R7. Выбором R1…R5 и установкой двухсторонних ограничителей VD1…VD10 обеспечивается предварительная стабилизация амплитуды с минимальными искажениями. Амплитуда напряжения PЧ на выходе истокового повторителя VT4 находится в пределе 1,1-1,3В на всех поддиапазонах и лишь на пятом может достигать 1,8В. Далее через корректирующие цепи R11, R12, С7, C8 напряжение PЧ поступает на первый затвор резонансного усилителя - модулятора VT6. На четырех поддиапозонах для выравнивания нагрузки каскада применена трансформаторная связь с контуром, на 5-м - полное включение контура в цепь стока. Контур усилителя перестраивается одновременно с контуром задающего генератора.

Коммутация поддиапозонов осуществляется переключателем SA1. При этом он доработан таким образом, что секции SA1.2 и SA1.5 замыкают на корпус контурные катушки всех неработающих поддиапозонов, частоты которых ниже по сравнению с включенным. Схемное изображение этих секций пытается отобразить конструктивное исполнение, о котором будет идти речь ниже, а автор не нашел общепринятого изображения такого случая.

С контура усилителя модулятора напряжения поступает на согласующий каскад - составной повторитель (VT7. VT8), нагрузкой которого является R31- плавный регулятор уровня PЧ. R31 отградуирован от 0,1 до 1 мВ. С движка R31 через согласующие цепи сигнал поступает на вход ступенчатого аттенюатора. Схема обеспечивает постоянство выходного сопротивления регулятора уровня РЧ. Аттенюатор представляет собой набор делителей от 0 до 80дБ через 20дБ, переключаемых SA2. В положении "Х100" нет ослабления, в положении "Х10" включается ступень 20дБ, в положении "Х1" - две ступени по 20дБ, в положении "Х0,1" - две ступени по 30дБ, в положении "Х0,01" - три ступени ослабления соответственно 27,26 и 27дБ. Секции SA2.2 и SA2.3 замыкают на корпус все входы и выходы аттенюатора, имеющие меньшую степень ослабления по сравнению с выбранной. С выхода аттенюатора сигнал поступает на SW2 выхода РЧ, к которому посредством 75 омного ВЧ кабеля длинной 70 см подключена нагрузка с дополнительной степенью ослабления в 20дБ. Необходимо обратить внимание на номиналы резисторов аттенюатора и прилегающих цепей (R38….R56). Эти номиналы получены расчетным путем и округлены с точностью до ±0,25%.

Контроль выходного напряжения ГРЧ производится в точке соединения коллектора VT8 и регулятора уровня. Здесь посредством схемы стабилизации должен жестко поддерживаться уровень в 1В. Для этого напряжение выпрямляется детектором с удвоением VD14, VD15 и обрабатывается ОУ DA6 с компенсирующими диодами VD18, VD19 в цепи обратной связи. Через диоды течет начальный ток смещения благодаря R82, R83. Если все упомянутые диоды достаточно идентичны между собой, то получим достаточно линейную характеристику детектора от десятой доли до единицы вольта.

Напряжение с выхода детектора сравнивается DA7с эталонным напряжением, установленным подстроечным резистором R92. Выход DА7 поступает на второй затвор усилителя - модулятора, чем и осуществляется стабилизация выходного напряжения ГРЧ. Если с выхода ГЗЧ через цепь R91, C58 подать напряжение звуковой частоты в цепь формирования эталонного напряжения, то получим амплитудную модуляцию. Глубина модуляции регулируется изменением выходного напряжения ГЗЧ.

Для получения дополнительного немодулированного выхода РЧ на частотомер сигнал поступает на затвор VT3, затем на базу VT5. С эмиттера VT5 напряжение через диодный коммутатор VD11, VD12 и далее еще через один повторитель VT9 поступает на дополнительный выход РЧ. Диодный коммутатор управляется из блока питания через контакт XT1. При выключении частотомера на контакт ХТ1 из блока питания вместо +12В поступает напряжение минус 12В, что вызывает запирание диодного коммутатора и транзистора VT9.

Кажущиеся схемные "излишества" объясняются требованием исключить пролезание РЧ через дополнительный выход при проверке высокочувствительной аппаратуры, когда бывает необходимо выключить частотомер для исключения наводок и, одновременно, избежать влияния состояния диодного коммутатора на частоту задающего генератора.

ГЗЧ собран на ОУ DA2…DA4 и транзисторе VT10 и практически повторяет конструкцию, описанную в [1]. Для уменьшения постоянной составляющей на выходе DA2…DA4 установлены резисторы балансировки.

Каскад VT11, VT12 обеспечивает дополнительный выход ЗЧ на частотомер.

Для контроля выходного уровня обоих генераторов используется пиковый вольтметр на DA5 с измерительной головкой PA1.

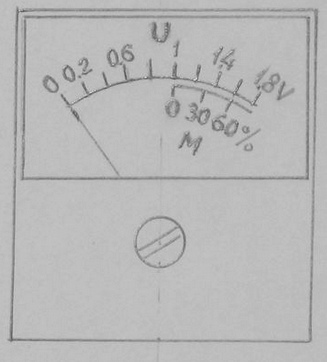

Внешний вид шкалы измерителя выхода показан на рис.2.

Любительский ГСС
Рис.2

Верхняя шкала отградуирована в эффективных значениях, нижняя в процентах модуляции. Переключатель выхода вольтметра сблокирован с выключателем ГРЧ и при обесточивании последнего вход вольтметра переключен к выходу ГЗЧ. По верхней шкале проводится отсчет напряжения звуковой частоты на выходе XS4 “x1". Если включается ГРЧ, вольтметр подключается к выходу детектора, вернее к его делителю R86. При отсутствии модуляции стрелка измерителя должна четко быть против отметки 1В по верхней шкале и против 0% по нижней на любой частоте, что говорит о нормальной работе схемы стабилизации амплитуды выходного напряжения ГРЧ. При увеличении от нуля выходного напряжения ГЗЧ по нижней шкале отсчитывают глубину модуляции. В любом случае выходное напряжение ГРЧ отсчитывают по шкале регулятора R31 “mV" и умножают на показания аттенюатора и выходного делителя. У примененного пикового вольтметра имеется некоторый недостаток, который нужно учесть в работе. Сказывается инерционность DA5 на частотах более 10кГц: на частотах 20кГц завал 1дБ, на частоте 100кГц - 2дБ. При измерении выходного напряжения ГРЧ это не сказывается, так как там свой детектор.

ГРЧ и ГЗЧ имеют отдельные выключатели питания. Каскад VT13 коммутирует минус 12В для ГРЧ в связи с недостачей контактов SA4.

Питание задающего генератора и усилителя - модулятора +8В обеспечивает микросхемный стабилизатор DA1.

Все основные узлы ГРЧ размещены в блоке ВЧ с двойным экранированием. Блок ВЧ размерами 132х62х90мм спаян из двухсторонне фольгированного стекло текстолита толщиной 1,5мм.

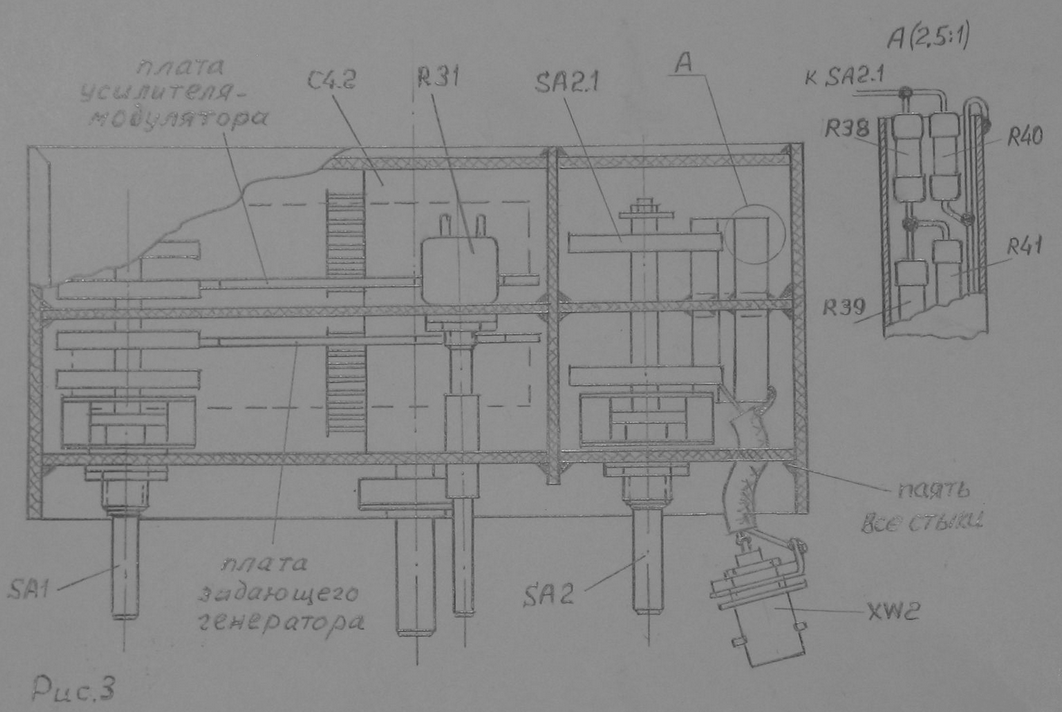

Конструкция блока ВЧ (вид сверху) показано упрощенно на рис.3.

Любительский ГСС

(нажмите для увеличения)

Верхняя, нижняя и боковые стенки спаяны при помощи четырех уголков из белой жести, наложенных на углы. Продольной перегородкой генератор отделен от аттенюатора, а они в свою очередь разделены поперечными перегородками на отсеки, стыки пропаяны. После монтажа и отладки крышки отсеков пропаяны. Внешние боковые стороны блока ВЧ не имеют электрического контакта с внутренними экранами. В перегородку аттенюатора впаяны тонкостенные латунные трубки длинной около 32мм и внутренним диаметром около 5мм от колена телескопической антенны. Внутри трубок помещены резисторы аттенюатора как показано на выноске А рис.3.

Для корпуса ГСС использован литой корпус неизвестного назначения из алюминиевого сплава, с передней и задней крышками , с внутренними перегородками. Блок ВЧ помещен внутри этого корпуса, внутренний экран блока соединен с внешним корпусом в одной точке внешней оболочкой отрезка ВЧ кабеля, соединяющего выход аттенюатора с выходным гнездом XW2. Гнездо XW2 размещено на лицевой крышке внешнего корпуса. Оси органов управления ГРЧ изолированы от внешнего корпуса изолированными удлинителями или трубками. Блок КПЕ (от "Спидолы") через фрикцион связан с ручкой плавной установки частоты.

Монтаж выполнен небольшими функциональными модулями на платах из двухсторонне фольгированного стеклотекстолита планарно. Печатные платы не разрабатывались. Дорожки и контактные площадки вырезались резаком.

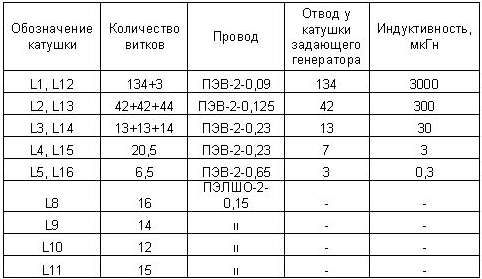

Данные катушек контуров помещены в табл. 1.

Таблица 1

Любительский ГСС

Катушки поддиапазонов 1…3 помещены в броневые сердечники из карбонильного железа СБ-12а и намотаны внавал на трехсекционных каркасах, а поддиапазонов 4 и 5 - намотаны однослойно на полистироловые каркасы ø5,5 мм, имеющие подстроечники из карбонильного железа РМ4х11,5 (такие каркасы применялись в телевизорах "ВЛ-100", "Электроника"). Катушки связи намотаны в средние секции многоспайных катушек, а катушка L11 поверху L15 пошагово с ней со стороны заземленного конца.

Подстроечные конденсаторы С17…С21 малогабаритные импортного производства емкостью 2…10 pF.

Переключатели SA1 и SA2 применены типа ПГ3-5П10Н с доработкой. Лишние секции удаляются, а по две секции каждого дорабатываются. Один из двух "ножей" в секции удаляется и заменяется более широким. Лишние контакты удаляются.

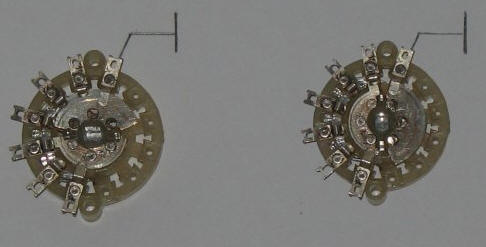

Результат показан на рис.4. Слева - исходное положение "1" в соответствии со схемой. Широкий "нож"-сектор не участвует в работе. Справа - положение "4", при котором широкий сектор замыкает на корпус выводы с первого по третий. Переключатель SA3 типа ПР-4П4Н. Резистор R61 типа СП3-30г с функциональной характеристикой А. Резисторы R31, R64, R74, R92 типа СП4-1а, резистор R86 проволочный СП5-1в, R68, R80, R84 - СП3-19б.

Любительский ГСС

ОУ лучше сбалансировать до монтажа и установить с подобранными постоянными резисторами. О резисторах R38… R56. Лучший вариант - С2-10 ближайших номиналов ряда Е192. Автору не удалось. В действительности в магазине было куплено примерно по 20шт ближайшего меньшего номинала резисторов, похожих на МЛТ. Цифровым прибором класса 0,25% были отобраны подходящие экземпляры. В случае необходимости величина их подгонялась на тонком наждачном круге с последующим покрытием масляным лаком.

Особо следует отметить: купленные резисторы не имели спиральной нарезки. Для подбора диодов VD14, VD15, VD18, VD19, было взято 24 образца и всем сняты ВАХ при токах от 0,05 до 4 мА. По характеристикам было отобрано четыре наиболее близкие. В качестве измерителя применена головка от вольтметра М42100 класса 1,5 с током полного отклонения 1мА, которая была помещена в малогабаритный корпус от индикатора уровня магнитофона "Весна".

Любительский ГСС

Любительский ГСС

Любительский ГСС

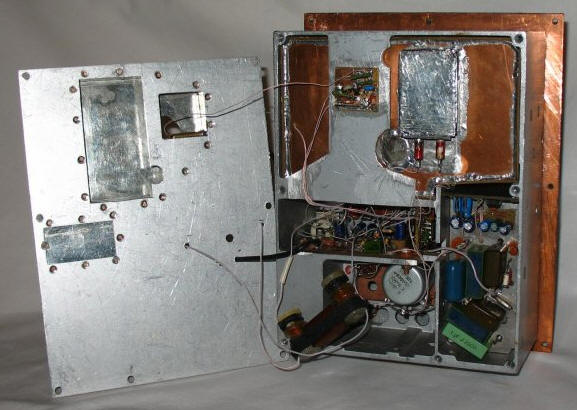

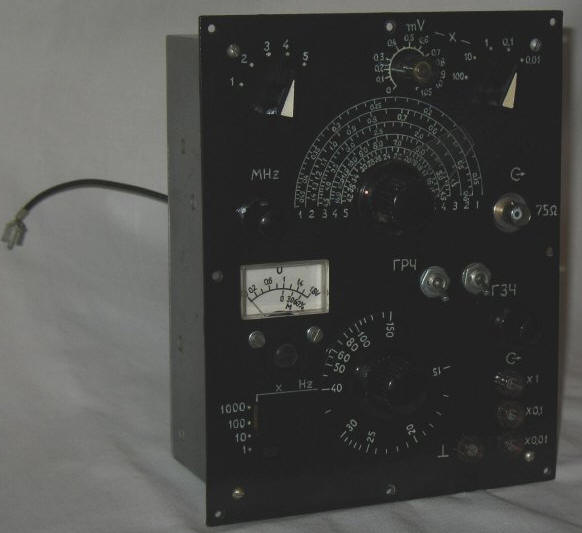

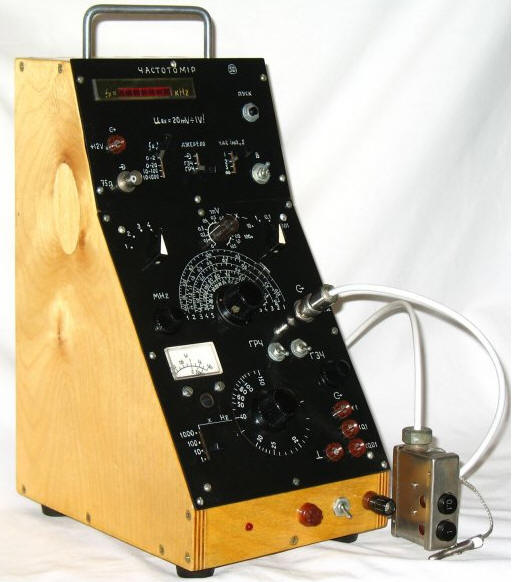

Дроссели на 100мкГн - стандартные, L19, L20 - любого типа с индуктивностью не менее 1 млГн. SA4, SA5 - микротумблеры МТ-3. Внешние виды ГСС приведены на рис.5 и рис.6. На рис.7 показан внешний вид ГСС со стабилизированным блоком питания и частотомером в одном блоке.

При правильном монтаже и предварительной балансировке ОУ подгонки режимов не требуется. В начале налаживают ГЗЧ, о чем подробно описано в [1]. Резистором R64 устанавливают максимальное напряжение на выходе XS4 около 2В. Частотомером градуируют шкалу ГЗЧ. Установив частоту ГЗЧ 1000Гц и подключив к XS4 образцовый вольтметр, градуируют верхнюю шкалу измерителя выхода, установив максимальное значение шкалы 1,8В. На нижней шкале наносят отметки 0% против отметки 1В верхней шкалы, 30% - против отметки 1,3В, 60% - против 1,6В. При применении измерителя на другое значение тока полного отключения необходимо параллельно с подбором R87 изменить величину С55 для сохранения прежней постоянной времени.

Далее отключают ГЗЧ. На блок ВЧ ГРЧ устанавливают временные крышки с отверстиями для возможности регулировки подстроечников индуктивности и емкости. Включают ГРЧ. Осциллографом (например С1-65А), с входным делителем, проверяют амплитуду и форму сигнала на всех поддиапазонах на выходе истокового повторителя VT4. В случае необходимости вносят коррекцию изменением резисторов R1… R5 в небольших пределах. Подав на ХТ1 +12В при помощи частотомера (на выходе XW3) производят укладку границ поддиапазонов. Затем подключают осциллограф на выход РЧ (XS1), устанавливают аттенюатор в положение "х100", регулятор выхода "mV" на максимуму и производят настройку контуров резонансного усилителя как обычно по максиму. При этом подстроечником R92 поддерживают выходное напряжение в пределах 50…150мВ. Удобно также настройку производить включив ГЗЧ, установив на частоту 1000Гц, и регулятором выхода ГЗЧ установив глубину модуляции 50…70%. Момент точной настройки усилителя регистрируется по максимальному размаху и минимуму искажений огибающей.

Далее по частотомеру устанавливается на ГСС частота 1МГц. К гнезду XS1 "Х1" выносного делителя подключают высокочастотный милливольтметр с входным малоемкостным делителем, например В3-56. Регулятор "mV" устанавливают в положение, близкое к максимальному. ГЗЧ выключают. Подстроечником R92 устанавливают по милливольтметру на выходе 100мВ. Подстроечником R86 устанавливают стрелку измерителя выхода на отметку "1В" (или 0% по нижней шкале). Далее в замен временных крышек устанавливают на блок ВЧ постоянные и запаивают их. Собирают ГСС окончательно и устанавливают переднею панель (из фольгированого стеклотекстолита, оклееную черной бумагой).

Проверяют все установки. Производят градуировку по частоте частотомером. Далее проверяют установки R92 и R86, после чего градуируют шкалу регулятора выхода РЧ "mV", нанося деления от 0 до 1мВ через 0,1мВ в соответствии с показаниями образцового ВЧ милливольтметра. В доном случае все надписи производились белой гуашью рейсфедером и перьевой ручкой. После этого передняя панель два раза покрывалась лаком ПФ-283. После сушки первого покрытия удаляется ворс мелкой шкуркой и подправляются надписи.

Литература

  1. А.Худошин "Широкодиапазонный генератор сигналов". Радио №4 1988 г., стр.46

Автор: С.Дробинога, г.Полтава, Украина
