www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Цифровые люминофорные осциллографы

Энциклопедия радиоэлектроники и электротехники / Измерительная техника

Комментарии к статье Комментарии к статье

Идеальный инструмент для измерений в силовых цепях

За последние годы заметно увеличилось число конструкторских разработок, в рамках которых требуется проводить измерения мощности в силовых цепях. Более того, само понятие "измерение мощности" в этих цепях претерпело существенные изменения. Причина тому - широкое распространение импульсных источников питания, которые стали неотъемлемой частью большинства современных электронных приборов, включая и компьютеры, а также многих изделий бытовой техники.

Еще сравнительно недавно от конструкторов источников питания требовалось лишь подтверждение, что разработанные ими блоки обеспечивают необходимые напряжение и ток при заданном уровне пульсаций. Сегодня задачи разработчиков усложнились. Теперь конструктор обязан, в частности, дать полную информацию об уровнях мощности и гармоническом составе помех, генерируемых в силовую сеть импульсными источниками питания. Эти параметры разрабатываемых им устройств должны соответствовать требованиям национальных и международных стандартов на качество электроэнергии в силовых сетях (например, американский стандарт IEEE 519-1992).

Чтобы квалифицированно проверить разрабатываемые приборы на соответствие этим стандартам, конструктор должен иметь возможность измерять выходные сигналы быстродействующих переключающих транзисторов, напряжения шумов, мгновенные характеристики мощности и т. д. Для проведения подобных измерений при разработке импульсных источников питания и при их ремонте ему необходимы различные специализированные инструментальные средства. Значительно упростить такие измерения позволяют универсальные осциллографы нового класса - цифровые люминофорные осциллографы (ЦЛО, англ. DPO - Digital Phosphor Oscilloscope).

Эти приборы обеспечивают все необходимое для измерения мощности, включая отображение ее изменений в реальном масштабе времени, расширенные возможности по синхронизации и интеллектуальный интерфейс для работы с широким спектром пробников (пассивные и активные, токовые, дифференциальные). Некоторые ЦЛО имеют в своем составе модули БПФ (быстрое преобразование Фурье), которые существенно упрощают гармонический анализ сигнала.

Лучше чем аналоговый, лучше чем цифровой...

Поскольку задачи, возникающие при исследовании характеристик источников питания, значительно усложнились, аналоговые осциллографы реального времени (АОРВ) и цифровые запоминающие осциллографы (ЦЗО) сегодня уже недостаточно эффективны.

ЦЗО позволяют анализировать процессы, происходящие в импульсных блоках питания (ИБП). Они имеют достаточно широкую полосу пропускания, развитую систему синхронизации и дают возможность проводить детальный анализ сохраненного в памяти сигнала, например, переходного процесса. Однако изза ограничений, связанных с последовательной архитектурой ЦЗО, время между соседними запусками достаточно велико, поэтому важные детали сигнала могут пропасть. Кроме того, ЦЗО отображают все детали сигнала с одной интенсивностью, что также приводит к неизбежным потерям информации.

Что касается АОРВ, то они великолепно отображают сигналы, позволяют детально воспроизводить их даже при быстром изменении. По определению АОРВ обеспечивают градации интенсивности изображения на экране, отражающие частоту появления тех или иных составляющих сигнала. К сожалению, эти осциллографы не запоминают сигнал, не позволяют производить какие-либо сложные измерения и анализировать сигнал как ЦЗО. Вот почему конструкторы при проектировании и отладке ИБП вынуждены использовать оба этих прибора.

Задача объединения достоинств АОРВ и ЦЗО в одном приборе - ЦЛО - была решена с появлением новой архитектуры построения осциллографов. Она базируется на технологии "цифрового люминофора", которая в цифровой форме имитирует присущее АОРВ изменение интенсивности изображения. Иными словами, ЦЛО позволяет разработчикам видеть на экране, например, модулированные сигналы и все их тонкие детали, как и АОРВ, обеспечивая при этом их хранение, измерение и анализ, как ЦЗО.

Измерение мгновенной мощности с помощью ЦЛО

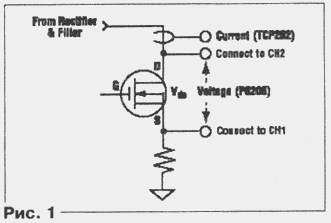

При разработке ИБП необходимо знание мгновенных значений рассеиваемой мощности в транзисторных силовых ключах (ТСК). Именно знание этого параметра позволяет выбрать ТСК (например, мощный MOSFET в схеме на рис.1), который был бы недорогим, но обеспечивающим надежную работу прибора. Процедура измерения мгновенной мощности включает дифференциальные измерения импульсного на силы тока в соответствующей цепи. Применение дифференциального пробника здесь обязательно, поскольку нас интересует напряжение сток-исток на MOSFET (V ds на рис. 1), а ни один из выводов этого транзистора не соединен с общим проводом. ЦЛО, как и большинство других осциллографов, не приспособлен к прямым измерениям подобных "плавающих" высоких напряжений. Интерфейс TekProbe level II ЦЛО осциллографа TDS3000 обеспечивает работу с дифференциальным пробником Р5205 и с токовым пробником ТСР202, что позволяет проводить исключительно точные измерения мгновенной мощности в широкой полосе частот.

Цифровые люминофорные осциллографы

Перед проведением таких измерений необходимо уровнять задержки в каналах дифференциального и токового пробника. Эта процедура получила название "deskewing". Упомянутые выше пробники согласованы по задержке сигнала с точностью 2 нс, но другие пробники и их другие комбинации могут уже не обеспечивать такой точности и должны в обязательном порядке подвергаться процедуре "deskewing". Это очень важно, так как даже малые временные рассогласования между измерениями напряжения и тока могут привести к большим ошибкам в измерении мгновенных значений мощности.

Как и другие современные цифровые осциллографы, ЦЛО имеют память, в которой, в частности, хранятся значения разницы времен задержек между различными пробниками. Ее измеряют с помощью ЦЛО по испытательному сигналу, а затем ее записывают в память ЦЛО. Функция autoset, которую имеет практически любой ЦЗО и ЦЛО, позволяет установить начальные параметры изображения на экране осциллографа. При этом автоматически учитываются результаты процедуры "deskewing".

Цветной ЖКИ экран очень удобен для одновременного отображения нескольких сигналов. Например, можно назначить различные цвета для осциллограмм напряжения, тока и мощности. Благодаря интеллектуальному интерфейсу TekProbe level II в этом случае будет проведено аккуратное считывание цифровой информации и ее масштабирование, так что не потребуется дополнительной расшифровки результатов.

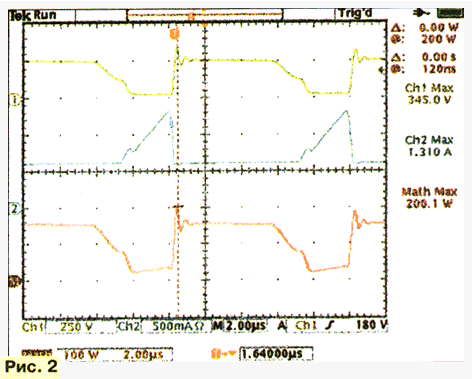

ЦЛО (подобно многим ЦЗО) имеет возможность математической обработки исследуемых сигналов. Поэтому, например, информация о мгновенных значениях мощности получается простым умножением - "точка за точкой" - текущего значения напряжения на соответствующее значение тока. На рис. 2 показаны результаты измерения напряжения и тока и вычисления мгновенной мощности в том виде, как они отображаются на экране ЦЛО.

Цифровые люминофорные осциллографы

Исследование модулированных сигналов

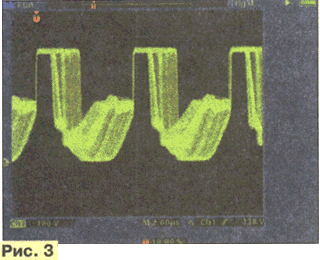

Способность ЦЛО отображать информацию с переменной интенсивностью существенным образом облегчает поиск неисправностей в ИБП, особенно определение избыточной глубины модуляции сигнала в цепях регулировки выходного напряжения ИБП. Слишком глубокая модуляция, как известно, приводит к нестабильности работы ИБП. На рис. 3 изображение сигнала в петле регулировки выходного напряжения ИБП имеет меньшую интенсивность в участках, где модуляция менее частая. ЦЛО увеличивает интенсивность изображения в участках изображения, где сигнал проявляется наиболее часто, и этим напоминает аналоговый осциллограф.

Цифровые люминофорные осциллографы

ЦЛО идеально подходит для отображения таких сигналов, поскольку имеет очень высокую скорость захвата сигнала - более чем в 50 раз превышающую аналогичный параметр ЦЗО. Кроме того, цифровой люминофорный дисплей делает возможным наблюдение модулированных сигналов в реальном масштабе времени.

Исследование переходных процессов

Регистрация переходных процессов с ЦЛО осуществляется очень просто. Для этого используются его возможности синхронизации по фронту с установкой наклона, уровня, типа связи и задержки запуска. Если ИБП уже интегрирован в систему, бывает полезным синхронизировать развертку исследуемого "проблематичного" сигнала ИБП по сигналу, снятому с контрольной точки в системе. Это позволит, в частности, выявить синхронность переходных процессов в системе и ИБП и установить их взаимосвязь.

Конечно, выходное напряжение постоянного тока ИБП должно быть "чистым" и без переходных процессов. Объединение способа отображения информации, известного как "прокрутка" с функцией определения пикового значения сигнала позволяет ЦЛО обнаружить на медленно меняющихся сигналах или на постоянном токе импульсы переходных процессов с малой длительностью. При "прокрутке" изображение медленно "пролистывается" справа налево, напоминая работу самописца. Пик-детектор обнаруживает "выбросы" сигнала с минимальной длительностью до 1 нс и изменяет скорость развертки для их детального изучения.

Исследование гармонического состава

Исследование гармонических составляющих сигналов в силовых цепях - очень важная задача при проектировании ИБП. Дело в том, что они возбуждают в питающей сети помехи - нечетные гармоники от действующих в ИБП импульсных сигналов. Более того, при подключении к сети, например, нескольких компьютеров эти помехи могут суммироваться и достигать в результате заметного уровня. Так как эти составляющие (помехи) приводят к повышенному выделению тепла в линиях передачи и силовых трансформаторах, их следует минимизировать (например, в соответствии с стандартами IEC 555 и IEC 10003-2). Для решения этой задачи подойдет ЦЛО с дополнительными блоками.

Например, в TDS3000 можно установить модуль БПФ, что превращает осциллограф в превосходный инструмент для измерения гармонических искажений. При этом возможно одновременное отображение исследуемого сигнала и его спектрального состава. БПФ может использоваться при обработке как "живых", так и хранящихся в памяти сигналов.

Очевидно, что приобретение такого блока более эффективно, с точки зрения затрат, чем закупка специализированного анализатора гармонических искажений. Кроме того, это позволяет разработчикам использовать в работе не новый прибор, а уже хорошо знакомый им осциллограф.

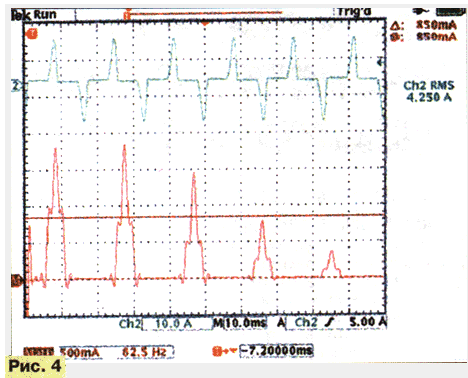

Процедура измерения гармонических составляющих сигнала не сложнее обычных измерений параметров периодических сигналов, так как они представляют собой повторяющуюся периодическую последовательность импульсов, а не переходный процесс. Чтобы получить хорошее разрешение при анализе, необходимо отобразить на экране осциллографа как минимум пять циклов исследуемого сигнала (см. рис. 4).

Цифровые люминофорные осциллографы

Пользователь может задавать линейную или логарифмическую шкалу по вертикали и различные варианты "окон" БПФ - прямоугольное, Хемминга, Хэннинга и Блэкмана-Харриса. Для периодических сигналов больше всего подходит "окно" Хемминга. Линейное масштабирование обычно используется при измерениях мощности.

Документальная запись результатов измерений весьма важна при проектировании устройств. ЦЛО (как и ЦЗО) предоставляют для этого широкие возможности, что значительно облегчает оформление отчетов. Специальная кнопка "твердая копия" позволяет распечатать изображение на струйном или лазерном принтере (подключают к стандартному параллельному порту ЦЛО). Можно также сохранить его на гибком диске в различных форматах, включая .BMP, .EPS, .TIF и т. д.

ЦЛО: прорыв в области осциллографических технологий

Цифровой люминофорный осциллограф не только объединяет лучшие качества аналоговых и цифровых приборов, но и существенно превосходит их. Он имеет все достоинства ЦЗО (от хранения данных до сложных видов синхронизации), обеспечивая в то же время особые возможности АОРВ (мгновенную реакцию на изменение сигнала и отображение сигнала с переменной яркостью). Последнее стало возможным за счет цифровой эмуляции флюоресценции.

Новая серия ЦЛО - TDS3000 компании Tektronix представлена шестью моделями двух- и четырехканальных осциллографов с полосой пропускания до 500 МГц, имеющих компактное исполнение, малый вес (3,3 кг) и, как опцию, автономное питание.

Автор: А.Матвиенко, менеджер по развитию рынка компании "Тектроникс", (095)494-51-58
