www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Вечерний свет

Энциклопедия радиоэлектроники и электротехники / Освещение

Комментарии к статье Комментарии к статье

Вынесенные в заголовок слова традиционно, начиная с первой публикации на эту тему, относят к устройствам, периодически включающим и выключающим освещение в квартире или на даче, имитируя тем самым присутствие людей. Несмотря на определенные сомнения в эффективности подобной меры защиты от непрошенных гостей и пожарную опасность оставленных без присмотра включенных электроприборов, проблема продолжает волновать многих читателей. Сегодня мы публикуем описания двух автоматов "Вечерний свет", разработанных авторами нашего журнала.

Е. ЗУЕВ из с. Денятино Владимирской области считает главным недостатком устройств, опубликованных в [1, 2] то, что они включают освещение один или два раза в сутки на одно и то же время независимо от сезона. Оптимальный, по его мнению, суточный цикл работы автомата в зимнее время: утром на два часа освещение включено, на восемь - выключено, затем на шесть - включено и на восемь - выключено. Летом освещение целесообразно включать ежесуточно на два часа в вечернее время. Если окна охраняемого помещения находятся в тени других строений или растительности, "зимний" цикл может использоваться весь год.

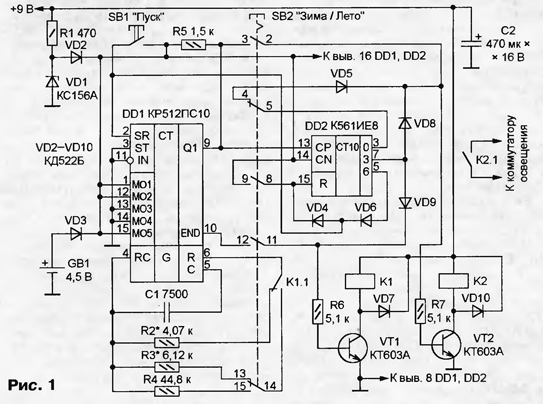

Схема автомата показана на рис. 1.

Вечерний свет

Если кнопочный переключатель SB2 находится в указанном на схеме положении, устройство работает в "зимнем" режиме. После подачи питания и нажатия на кнопку SB1 "Пуск" таймер DD1 [3] начнет отсчет времени, а счетчик DD2 будет установлен в состояние, соответствующее лог. 1 на выводе 3. Транзистор VT2 откроется, реле К2 сработает и своими контактами включит освещение.

Так как на всех других выходах счетчика DD2 - лог. 0, транзистор VT1 останется закрытым, а контакты реле К 1.1 - в состоянии, показанном на схеме. В частотозадающую цепь тактового генератора таймера DD1 будет включен резистор R2, подобранный таким образом, что период повторения импульсов на выводе 9 DD1 - 4 ч. По истечении половины этого периода (через 2 ч) вместо лог. 1 на выводе 9 DD1 появится лог. 0. В результате состояние счетчика DD2 изменится и лог. 1 с его вывода 3 переместится на вывод 2, не показанный на схеме. Транзистор VT2 закроется, реле К2 разомкнет контакты, освещение погаснет.

Через 10 ч после пуска лог. 1, "передвигаясь" каждые 4 ч с одного выхода счетчика DD2 на другой, достигнет его вывода 7. Транзистор VT2 вновь будет открыт, освещение - включено. Одновременно откроется транзистор VT1 и сработает реле К1. Место частотозадающего резистора R2 займет R3, частота колебаний тактового генератора DD1 уменьшится, в результате лог. 0 появится на выводе 9 DD1 лишь спустя 6 ч. В этот момент состояние счетчика DD2 вновь изменится и оба транзистора закроются, выключив освещение и восстановив прежнюю частоту генератора. Еще через 8 ч лог. 1 появится на выводе 5 счетчика DD2. Через диоды VD4 и VD6 она поступит на входы установки таймера и счетчика в исходное состояние, после чего цикл повторится.

В "летнем" режиме кнопка SB2 зафиксирована в нажатом состоянии. Счетчик DD2 не действует, так как на его вход R через одну из групп контактов кнопки подана лог. 1, запрещающая счет. Другие группы контактов разрывают цепь, связывающую вывод 3 DD2 с базой транзистора VT2, и соединяют ее с выводом 9 таймера DD1. Сигнал с вывода 9 DD1 через замкнувшиеся контакты кнопки SB2 поступает на базу транзистора VT1. Последняя группа контактов подменяет резистор R3 в частотозадающей цепи тактового генератора DDI резистором R4.

Включившееся после нажатия кнопки SB1 освещение через 2 ч погаснет, так как лог. 1 на выводе 9 DD1 сменится на лог. 0. Одновременно появившаяся на выводе 10 DD1 лог. 1 вызовет срабатывание реле К1, переключающего частотозадающие резисторы. Частота генератора уменьшится до такой степени, что новое изменение состояния выходов таймера DD1 произойдет лишь через 22 ч, по истечении которых освещение включится и цикл повторится.

Автомат питают напряжением 9 В от любого блока питания, обеспечивающего ток нагрузки не менее 300 мА. Батарея GB1 из трех-четырех гальванических элементов резервная. Она обеспечивает непрерывную работу микросхем при случайном или преднамеренном отключении основного источника питания, предотвращая нарушение цикла работы устройства.

Налаживание автомата сводится к точной подборке резисторов R2 - R4. Погрешности выполнения этой операции вместе с присущей микросхеме КР512ПС10 нестабильностью частоты встроенного генератора приводят к тому, что каждые сутки моменты срабатывания автомата сдвигаются на несколько минут. С точки зрения приближения наблюдаемой картины к естественной это даже полезно. Тем не менее раз в несколько суток автомат приходится перезапускать. В "зимнем" режиме кнопку "Пуск" надо нажимать в 6 ч утра, в "летнем" - в 22 ч.

Резисторы R2-R4 желательно применить прецизионные С2-29В, конденсатор С1 - слюдяной К31 -11 -3. Остальные резисторы - МЛТ, ОМЛТ, С2-23. Кнопка SB1 - ПКнб-1 без фиксации, SB2 - П2К с фиксацией. Все диоды могут быть серий КД503, КД521, КД522. Реле - РЭС-32 паспорт РФ4.500.385-01. Транзисторы - КТ603, КТ608 с любыми буквенными индексами.

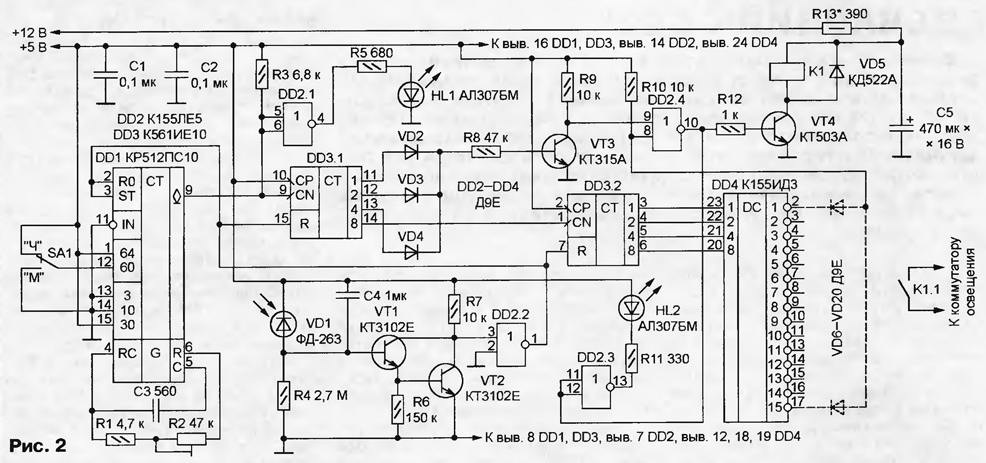

А. БУТОВ из с. Курба Ярославской области предлагает собрать автомат "Вечерний свет" по схеме, приведенной на рис. 2. Устройство не требует запуска в строго определенное время, цикл его работы автоматически начинается с наступлением сумерек и состоит из 16 одночасовых интервалов. В каждом из них освещение может быть запрограммировано включенным или выключенным. В начале и середине часа включенные лампы на несколько минут выключаются, что усиливает эффект присутствия "хозяина". Так как каждые сутки сумерки наступают в разное время, соответственно сдвигается и момент начала работы автомата.

Вечерний свет

(нажмите для увеличения)

Генератор управляющих импульсов построен на микросхеме DD1 КР512ПС10, как и в предыдущей конструкции. Ее управляющие входы подключены таким образом, что при переключателе SA1, установленном в положение "Ч", микросхема DD1 делит частоту своего тактового генератора на 7864320. Счетчик DD3.1 делит частоту выходных импульсов DD1 еще на 16. Чтобы импульсы на выводе 14 DD3.1 появлялись с периодом 1 ч (3600 с), частоту тактового генератора микросхемы DD1 следует установить равной 7864320-16/3600*34952 Гц. Перевод переключателя SA1 в положение "М" уменьшает коэффициент деления микросхемы DD1 в 60 раз, а период следования импульсов на выводе 14 DD3.1 - до 1 мин, что удобно для настройки и проверки автомата. Если в этом нет необходимости, переключатель можно исключить.

Импульсы с периодом 1 ч поступают на вход счетчика DD3.2, к выходам которого подключен дешифратор DD4. На выходах последнего поочередно появляются лог. 0. Программу работы автомата задают установкой диодов VD6 - VD20. Если диод имеется, в соответствующем часовом интервале на входе 8 элемента DD2.4 будет лог. 0, на выходе - лог. 1, транзистор VT4 открыт. Это приведет к срабатыванию реле К1 и включению освещения. В противном случае (диода нет, его цепь разорвана) на входе 8 DD2.4 - лог. 1 и освещение выключено.

Диоды VD2 - VD4 и транзистор VT3 служат для кратковременного гашения ламп. "Внутри" каждого часового интервала имеются два промежутка времени продолжительностью по 3,75 мин, когда ни на одном из выводов 11-13 счетчика DD3.1 нет лог. 1. В эти промежутки транзистор VT3 закрыт, на входе 9 DD2.4 - лог. 1 и независимо от логического уровня на входе 8 освещение выключено.

Синхронизация работы автомата с временем наступления сумерек происходит следующим образом. Пока освещенность фотодиода VD1 велика, транзисторы VT1 и VT2 открыты и лог. 1 на выходе элемента DD2.2 удерживает счетчики микросхем DD1 и DD2 в исходном состоянии. С уменьшением освещенности сопротивление фотодиода возрастает, транзисторы закрываются, на выходе DD2.2 - лог. 0, разрешающий счет. Через 30 мин на выводе 2 дешифратора DD4 появится лог. 0 и начнется первый часовой интервал работы автомата. Как только освещенность VD1 превысит пороговую, лог. 1 на выходе DD2.2 вновь установит счетчики микросхем DD1 и DD2 в исходное состояние. Конденсатор С4 предотвращает сбои автомата, например, при вспышках молний.

Пока транзистор VT4 закрыт, ток через обмотку реле К1 не течет, а конденсатор С5 заряжен до напряжения источника питания. Заряда, накопленного в конденсаторе, достаточно для срабатывания реле при открывании транзистора. После разрядки конденсатора резистор R13 ограничивает ток, протекающий через обмотку сработавшего реле К1, до величины, достаточной для удержания якоря. После закрывания транзистора VT4 конденсатор С5 вновь заряжается. Таким образом достигается экономия потребляемого тока. Диод VD5 защищает транзистор VT4 от пробоя напряжением самоиндукции обмотки реле К1.

Блок питания автомата должен отдавать ток не менее 150 мА по цепи +5 В и не менее 30 мА - по цепи +12 В.

Постоянные резисторы - С2-23, МЛТ, ВС, подстроечный R2 - СПЗ-38а или другой малогабаритный. Конденсаторы С1, С2 - любые керамические, C3 - К31-11-3, К73-9, К73-17, С4 - К73-17, С5 - оксидный К50-16, К50-35. Диоды VD2-VD4, VD6-VD20 - германиевые серий Д9, Д20, ГД507, VD5 - кремниевый серий КД521, КД522, КД103. Фотодиод VD1 можно заменить на ФД-265 или аналогичный и даже на фоторезистор. Светодиоды - любые серий АЛ102, АЛ307, КИПД21, КИПД32. Транзисторы VT1 - VT3 - серий КТ3102, КТ342, КТ315, VT4 - КТ503, КТ608, КТ630, КТ815. Вместо микросхем серии К155 пригодны их функциональные аналоги из серий К133, К555. К561ИЕ10 заменяется на К564ИЕ10, КР1561ИЕ10.

В качестве реле К1 автор использовал герконовое заводского изготовления с сопротивлением обмотки 300 Ом. Его можно изготовить самостоятельно, намотав на геркон приблизительно 1000 витков тонкого эмалированного провода. Подойдут и реле РЭС-15 паспорт РС4.591.003, РЭС-22 паспорт РФ4.500.129.

Налаживать автомат следует, разорвав цепь фотодиода VD1 и подключив частотомер с высоким входным сопротивлением к выводу 6 DD1. Подстроечным резистором R2 устанавливают частоту тактового генератора, равную 34952 Гц. Переключив SA1 в положение "М", ускоряют работу автомата в 60 раз - светодиод HL1 должен зажигаться 16 раз в минуту. По свечению HL2 можно судить, когда включено освещение. Подборкой резистора R13 добиваются, чтобы реле К1 после срабатывания надежно удерживало якорь. Закончив настройку, переключатель SA1 возвращают в положение "Ч".

Фотодиод VD1 размещают между оконными рамами или за окном таким образом, чтобы избежать его засветки прямыми солнечными лучами, уличными фонарями и автомобильными фарами. Восстановив разорванную ранее цепь фотодиода, подбирают резистор R4, добиваясь запуска автомата при нужной освещенности.

Если при отсутствующем фотодиоде VD1 частоту тактового генератора установить равной 23301 Гц, один интервал работы автомата увеличится до 1,5 ч, а полный цикл составит 24 ч. Однако из-за нестабильности частоты генератора моменты включения и выключения освещения в отсутствие синхронизации будут заметно сдвигаться, а временное отключение электроэнергии приведет к сбою.

Исполнительными элементами в обеих конструкциях служат сравнительно маломощные реле. Если суммарная мощность осветительных ламп превышает 60... 100 Вт, управлять ими следует через дополнительный релейный или тиристорный коммутатор.

Литература

  1. Виноградов Ю. Автомат "вечерний свет". - Радио, 1994, № 11, с. 29,30.
  2. Александров И. Таймер для периодического включения нагрузки. - Радио, 1998, № 12, с. 38, 39.
  3. Бирюков С. Генератор-делитель частоты КР512ПС10. - Радио, 2000, № 7, с. 51-53.

Смотрите другие статьи раздела Освещение.
