www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Радиоэлектронная охрана поселка

Энциклопедия радиоэлектроники и электротехники / Охрана и безопасность

Комментарии к статье Комментарии к статье

В последнее время участились случаи проникновения злоумышленников на садовые участки. В связи с этим возрастает роль охраны дачных поселков. Описываемая охранная система состоит из множества передатчиков, выдающих индивидуальный код в случае тревоги, и приемника, индицирующего номер сработавшего передатчика. Приемник может быть расположен, например, у сторожа. В передаваемой информации также зашифрован код поселка, поэтому можно использовать несколько охранных комплексов в непосредственной близости без взаимных помех друг другу.

На страницах радиолюбительских изданий описано много электронных датчиков и охранных устройств, предназначенных для использования в помещениях. Чаще всего сигнал тревоги подает сирена, расположенная в этом же помещении. Иногда этого достаточно - на электронное предупреждение отреагирует кто-то из присутствующих, но на необитаемых объектах охранная электроника должна быть дополнена каналом адресной передачи тревожного сигнала. Как правило, в этом качестве применяют радио.

Такой канал связи был описан, например, в статье "Радиоканал охранной сигнализации" ("Радио", 1995, № 1 и 4). Однако для охраны группы объектов (тех же оставленных на зиму дач) нужны многоканальные системы. Удобно реализовать такую радиосеть по схеме "звезда" (рис. 1). Здесь 1, 2, N - радиопередатчики на охраняемых объектах, отличающиеся друг от друга тем, что каждый из них в режиме тревоги излучает в эфир свой радиосигнал; Пр - радиоприемник, на табло которого появляется код охраняемого объекта при срабатывании датчиков на этом объекте.

Радиоэлектронная охрана поселка

Описываемая радиосеть работает на одной из двух частот: 26945 кГц или 26960 кГц. В дежурном режиме ее передатчики в эфир не выходят. В режиме передачи тревожного сигнала передатчик отправляет в эфир свой персональный радиокод, несколько раз повторяет его и выключается, оставляя эфир чистым. Дублирование передачи необходимо для повышения надежности, так как в этой системе нет канала обратной связи для подтверждения приема.

Кодовая посылка представляется в виде двоичной последовательности, например, 101010101110011, где единице соответствует наличие несущей, а нулю - пауза чистого эфира. И если п - число разрядов в такой последовательности, то число вариантов сигналов n-ной длины будет равно 2П. Каждый разряд соответствует временному интервалу - знакоместу. Число разрядов принято равным 15-ти (рис. 2). Знакоместо 0 всегда занимает единица. Это стартовый радиоимпульс, облегчающий дешифровку. Остальные знакоместа (1 - 14) - информационные. В них размещают персональный код - один из 16384 (214) возможных.

Радиоэлектронная охрана поселка

Кодовая посылка условно разделена на две группы. В знакоместах 1 - 8 размещают код самой охранной системы (код поселка). Эта часть будет общей для всех кодов, принадлежащих одной охранной системе. В знакоместах 9 - 14 размещают код объекта.

Хотя в качестве кода охранной системы может быть взято любое число из диапазона {0, 1, 2, 255} (28=256), слишком простое, например, 0 (двоичное 00000000) или 255 (двоичное 11111111), использовать не рекомендуется. Кодом объекта может быть любое число из {0,1,2.....63} (26=64), т. е. максимальное число охраняемых объектов - 64.

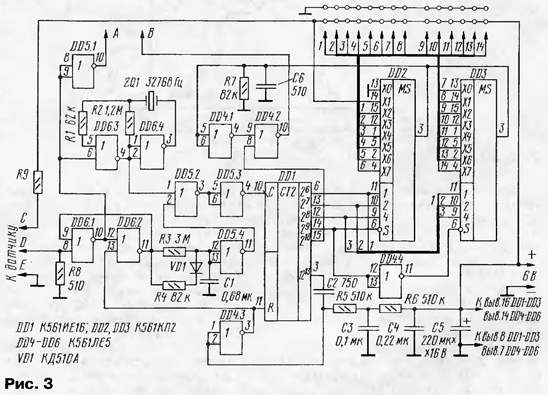

На рис. 3 показана принципиальная схема шифратора, управляющего передатчиком в соответствии с изложенным выше принципом построения радиокода. Основу шифратора составляют коммутаторы DD2 и DD3, входы X которых соединяют либо с общим проводом (так в соответствующее знакоместо кода заносят нуль), либо с плюсовым выводом источника питания (в этом знакоместе будет единица).

Радиоэлектронная охрана поселка

На элементах DD6.1 и DD6.2 собран триггер, который переводится в активное состояние фронтом единичного импульса на выходе D, формируемым охранной системой объекта. При этом на выводе 6 элемента DD6.3 возникает низкий уровень и генератор на элементах DD6.3, DD6.4 начинает работать. Поскольку время вхождения в режим генератора с кварцевой стабилизацией частоты может быть довольно большим, введены цепь R3C1 и элемент DD5.4 для обеспечения задержки. Через 1,4 с после начала работы генератора на выходе элемента DD5.4 возникнет низкий уровень, который разрешит прохождение импульсов через элемент DD5.2.

Какой из коммутаторов (DD2 или DD3) будет задействован, зависит от сигнала на входе S: коммутатор К561КП2 активизируется при низком уровне на этом входе. При этом выходы другого коммутатора переводятся в высокоимпедансное состояние, не оказывающее влияния на выходной сигнал. Какой из восьми входов X задействованного коммутатора будет соединен с выходом, зависит от сигналов на его адресных входах 1, 2, 4.

Первым включится коммутатор DD2. Его входХ1 соединен с плюсовым выводом источника питания, для того чтобы первый импульс соответствовал единице (это стартовый импульс). Затем будут сформированы первые шесть знаков кода. С появлением на выходе 29 счетчика DD1 высокого уровня коммутатор DD2 перейдет в пассивное состояние, a DD3 - в активное. Таким образом сформируются заключительные восемь разрядов кода.

При выбранной частоте кварцевого резонатора ZQ1 (32768 Гц) длительность знакоместа примерно равна 2 мс (точнее - 1,953 мс), а общая продолжительность передачи кода составляет около 30 мс (15 знакомест по 2 мс).

Сформировав первую кодовую посылку, шифратор не разрешит прохождение второй: высокий уровень, возникший на выходе 210 счетчика DD1, заблокирует элемент DD4.2 и установит низкий уровень на его выходе (вывод В). Так, попеременно чередуя кодовую посылку с нулевой паузой такой же длительности, счетчик DD1 окажется в состоянии, когда на его выходе 213 сначала возникнет, а затем исчезнет высокий уровень. Спад этого импульса сформирует на выходе элемента DD4.3 короткий импульс высокого уровня (его длительность 0,3 мс), который вернет триггер DD6.1, DD6.2 в исходное состояние. На этом цикл работы шифратора завершается.

Цепь R6C3 предназначена для сброса триггера и счетчика DD1 в исходное состояние при включении питания.

Нетрудно убедиться в том, что, работая таким образом, шифратор сформирует восемь кодовых посылок, затратив на их генерацию 0,5 с. Это произойдет в случае, если длительность импульса на выходе D будет меньше 0,5 с. При более длинном импульсе триггер DD6.1, DD6.2 останется в активном состоянии и шифратор продолжит свою работу - сформирует очередные восемь кодовых посылок. Так будет продолжаться до появления низкого уровня на выводе D. Иными словами, если передача лишь восьми радиокодов покажется недостаточной, их число можно увеличить до 16, 24, 32 и т. д., увеличив длительность единичного импульса на выводе D шифратора.

В режиме тревоги на выходе элемента DD5.1 возникнет высокий уровень (вывод А). Этот сигнал включит задающий генератор передатчика лишь на время генерации радиокодов, оставив ему достаточное время для выхода на режим.

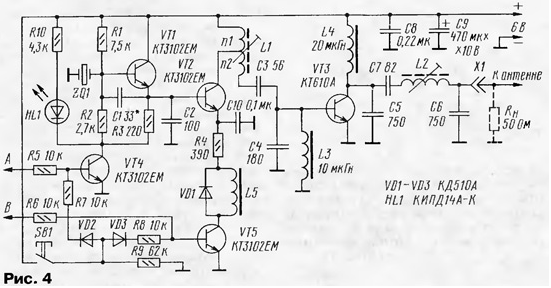

Схема радиопередатчика показана на рис. 4.

Радиоэлектронная охрана поселка

Частота задающего генератора, собранного на транзисторе VT1, задана и стабилизирована кварцевым резонатором ZQ1. Транзистор VT4 - ключ в цепи питания генератора: при высоком уровне на выводе А транзистор VT4 будет открыт до насыщения, а при низком - надежно закрыт.

Усилитель-манипулятор передатчика собран на транзисторе VT2. В режиме усиления этот каскад работает лишь при открытом до насыщения транзисторе VT5, т. е. при высоком уровне на выводе В. Усиленный высокочастотный сигнал снимается с части настроенного на рабочую частоту колебательного контура L1C3С4. Выходной усилитель собран на транзисторе VT3. Поскольку транзистор VT3 работает с отсечкой, энергопотребление выходного каскада без высокочастотного возбуждения близко к нулю.

Как известно, при слишком "прямоугольной" манипуляции передатчика в спектре излучения возникают внеполосные составляющие. Их уровень можно существенно уменьшить, затянув фронты и спады модулирующих импульсов. Для этой цели служат конденсатор С10 (от его емкости зависит длительность спада) и дроссель L5, от индуктивности которого зависит длительность фронта. Диод VD1 демпфирует выброс напряжения на L5, возникающий при закрытии транзистора VT5.

Кнопка SB1 служит для перевода передатчика в режим непрерывного излучения: при нажатой кнопке будут открыты оба управляющих транзистора - VT4, VT5.

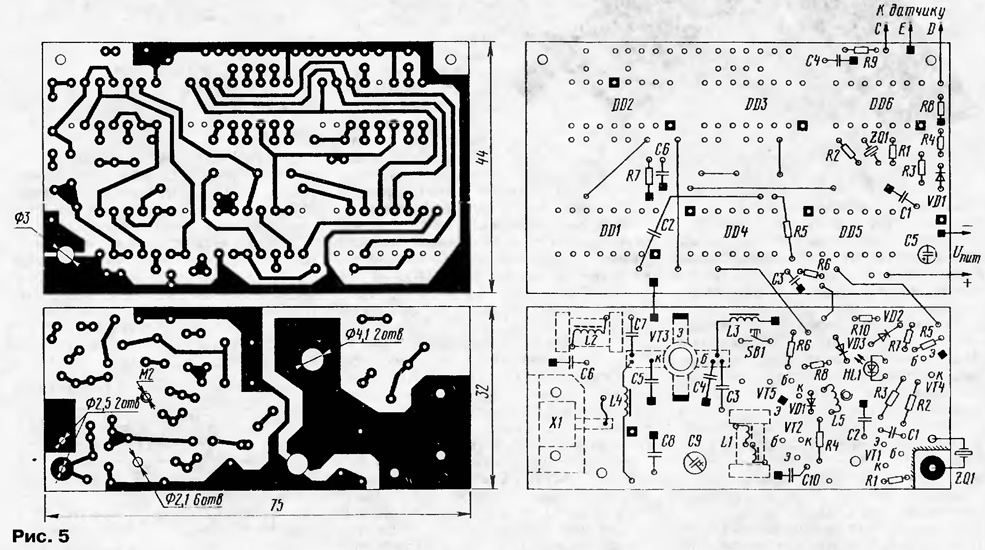

Печатная плата передатчика и шифратора показана на рис. 5.

Радиоэлектронная охрана поселка

(нажмите для увеличения)

Плату изготавливают из двухстороннего фольгированного стеклотекстолита толщиной 1,5 мм. Фольгу под деталями используют лишь в качестве общего провода и экрана. В местах пропуска проводников в ней должны быть вытравлены защитные кружки диаметром 1,5...2 мм (на рис. 5 не показаны). Соединения с фольгой общего провода выводов конденсаторов, резисторов и др. показаны зачерненными квадратами. Квадратами со светлой точкой в центре показаны "заземляемые" выводы микросхем и проволочные перемычки, прокалывающие плату для соединения с общим проводом тех или иных фрагментов печатного монтажа.

Монтировать шифратор и передатчик на общей плате не обязательно. Плату можно разрезать (рис. 5), а нужные соединения выполнить четырехжильным кабелем (А, В, +Uпит, Общ.), длина которого может доходить до 10 м.

Все резисторы в шифраторе - МЛТ-0,125. Конденсаторы С1, C3, С4 - К10-176; С2, С6 - КМ-6; С5 - любой оксидный подходящего размера.

Собранный без ошибок шифратор налаживания не требует.

В передатчике использованы резисторы МЛТ-0,125. Конденсаторы С1 - С4 - КД-1; С5, С6 - КМ-6 или КМ-5; С7 - КД-2; С8 - К10-176. Дроссели L3, L4 - Д-0,1. Дроссель L5 намотан на магнитопроводе, составленном из трех ферритовых колец К7,5x4x2,5 (феррит - М2000). Он содержит 150...200 витков провода ПЭВ-2 0,07.

Конструкция контурной катушки L1 и ее расположение на плате показаны на рис. 6 (катушка L2 отличается лишь отсутствием отвода). Катушка L1 имеет 13 витков (n1=7, n2=6), намотанных виток к витку проводом ПЭВ-2 0,48, a L2 - 11 витков, намотанных проводом ПЭВ-2 0,56. Катушки подстраивают карбонильными сердечниками М3х8.

Радиоэлектронная охрана поселка

Кварцевый резонатор передатчика можно просто впаять. Но как показывает опыт, действительная его резонансная частота нередко довольно сильно отличается от проставленной на корпусе. Подбор резонатора упростится, если в плату впаять гнезда от разъема, рассчитанные на штыри диаметром 1 мм (рис. 7)

Радиоэлектронная охрана поселка

Для налаживания передатчика к антенному разъему подключают 50-омный эквивалент антенны (два включенных параллельно резистора МЛТ-0,5 100 Ом) и высокочастотный вольтметр. Нажав кнопку SB1 (режим непрерывного излучения), устанавливают максимальное напряжение на антенном эквиваленте подстройкой катушек L1 и L2. Передатчик можно настроить и без вольтметра, если в качестве антенной нагрузки взять лампу накаливания напряжением 2,5 В на ток 0,068 А. Правильной настройке будет соответствовать максимальная яркость ее свечения.

Убедиться в том, что передатчик работает на заданной частоте, можно либо по частотомеру (его подключают к антенному эквиваленту), либо по S-метру находящейся в отдалении Си-Би радиостанции - показания ее S-метра должны достигать ярко выраженного максимума в канале, соответствующем выбранной частоте. О внеполосных излучениях передатчика судят по показаниям S-метра станции в соседних каналах.

Для проверки правильности работы всего передающего тракта потребуется осциллограф. Не обязательно высокочастотный, годится и С1-94, если изготовить к нему детектирующую головку (рис. 8). Подключив осциллограф с такой головкой к антенному эквиваленту и установив ждущий режим с разверткой 20...30 мс, можно проконтролировать огибающую передаваемой посылки.

Радиоэлектронная охрана поселка

Так, если в шифраторе будет установлен код 101010101110011, то в ответ на запускающий импульс на экране осциллографа возникнет и будет еще семь раз повторена осциллограмма, показанная на рис. 9.

Радиоэлектронная охрана поселка

Наблюдая эту осциллограмму, можно уточнить настройку передатчика. Лучшей настройке будет соответствовать максимальная амплитуда импульсов (из-за резистивного делителя в детектирующей головке она будет близка к 1/2 амплитуды высокочастотного сигнала). На экране высокочастотного осциллографа, подключенного к антенному эквиваленту непосредственно, без детектирующей головки, осциллограмма будет иметь вид, показанный на рис. 2.

Мощность, отдаваемая передатчиком в антенну (Р), ток, потребляемый шифро-передатчиком в режиме непрерывного излучения при нажатой кнопке SB1 (Iнепр). ток, потребляемый в режиме непрерывного излучения кода (Iкод) и зависимость этих величин от напряжения питания Uпит показаны в табл. 1. Ток в режиме излучения кода измерен при условии, что в кодовой посылке содержится 9 "единиц".

Радиоэлектронная охрана поселка

Ток, потребляемый устройством в дежурном режиме, составляет менее 5 мкА.

Примем Uпит=6 В и выберем источник питания. Батарею можно составить из четырех гальванических элементов (пайка обязательна), способных кратковременно отдать ток 160 мА (это - с запасом). Например, можно применить элементы АА (316), имеющие емкость 450...850 мА-ч. Однако такие элементы имеют значительную саморазрядку.

Среди электрохимических источников, ток саморазрядки которых сопоставим с потребляемым током в дежурном режиме, есть, пожалуй, лишь одна группа - литиевые источники. Многие из них сохраняют почти всю свою емкость (85%) до 5... 10 лет. Батарею можно составить из отдельных элементов (ЭДС литиевого элемента, в зависимости от особенностей электрохимии, - от 1,5 до 3,6 В), но существуют и готовые, например, DL223A (напряжение - 6 В, емкость - 1400 мАч, габариты - 19,5x39x36 мм) и DL245 (напряжение - 6 В, емкость - 1400 мАч, габариты - 17x45x34 мм). О питании передатчика с литиевым источником можно не заботиться несколько лет.

Возможен вариант питания от пяти-шестиэлементной аккумуляторной батареи, подзаряжаемой от электросети, или от солнечной батареи. Кратковременное энергопотребление и способность многих аккумуляторов работать в форсированных режимах позволят использовать аккумуляторы и очень небольшой емкости - 50... 100 мАч.

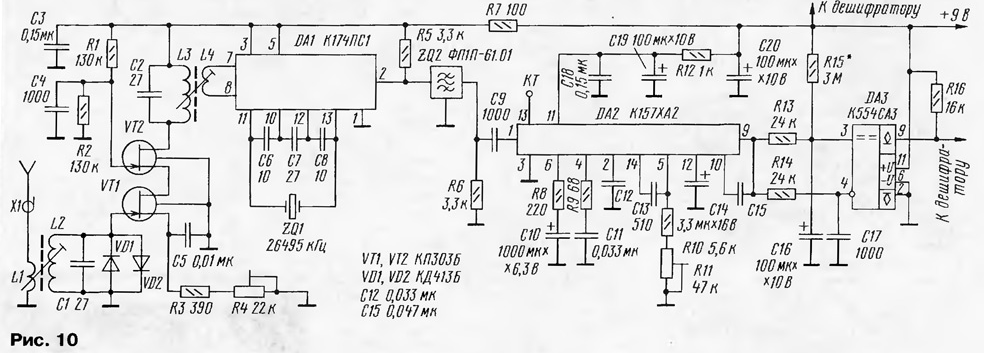

Принципиальная схема радиоприемника, принимающего сигналы передатчиков радиосети, показана на рис. 10. Усилитель радиочастоты (УРЧ) выполнен на полевых транзисторах VT1 и VT2. Оба контура УРЧ (L2C1 и L3C2) настроены на частоту радиосети. Усиление УРЧ зависит от сопротивления резистора R4: при большем сопротивлении усиление меньше.

Радиоэлектронная охрана поселка

(нажмите для увеличения)

Выходной контур УРЧ индуктивно связан с входами микросхемы DA1, преобразующей высокочастотный сигнал в сигнал промежуточной частоты. При частоте передатчика 26960 кГц и частоте гетеродина 26495 кГц на выходе полосового фильтра ZQ2 возникнет сигнал 465±5 кГц, сохраняющий все особенности манипуляции высокочастотного сигнала.

Усилитель промежуточной частоты (УПЧ) входит в микросхему DA2, которая содержит AM детектор и элементы АРУ Усиление УПЧ регулируют резистором R11.

Рассмотренные каскады приемника практически ничем не отличаются от каскадов обычного связного или вещательного приемника. Но следующий каскад - компаратор DA3 - специфичен: он преобразует сигналы из аналоговой формы в дискретную - в нули и единицы.

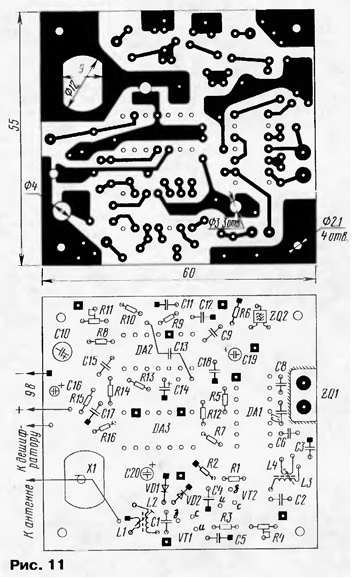

Приемник монтируют на печатной плате (рис. 11) из двусторонне фольгированного стеклотекстолита. Антенное гнездо Х1 (СР-50-73) крепят непосредственно на плате.

Радиоэлектронная охрана поселка

Постоянные резисторы - МЛТ-0,125, подстроечные R4 и R11 - СПЗ-38а. Конденсаторы С1, С2, С6 - С8 - КД-1; C3, С15, С18 - К10-176; С5, С11, С12 - КМ-6; С4, С9, С13, С17 - любые керамические подходящих размеров; С14 - К53-30.

Контурные катушки наматывают на таких же каркасах, как и катушки передатчика. Катушки L2 и L3 содержат по 17 витков провода ПЭВ-2 0,33, намотанных плотно в ряд. В катушках связи L1 и L4 - по 3 витка, их наматывают поверх контурных со стороны "холодных" (по ВЧ) их концов проводом ПЭВШО диаметром 0,15...0,25 мм.

Резистор R12, возможно, потребуется подобрать: при напряжении питания приемника 9 В и возможном его снижении напряжение питания микросхемы DA2 должно оставаться в пределах 5±0,5 В.

Приемник настраивают по сигналу расположенного поблизости передатчика, нагруженного на 50-омный эквивалент антенны. Нужно установить режим непрерывного излучения кода (вход D соединить с плюсовым выводом источника питания). Осциллограф подключают к выходу микросхемы DA2 (вывод 9). Настраивая оба контура приемника, добиваются максимальной амплитуды единичного импульса на экране осциллографа.

В приемнике цифровых сигналов очень важно правильно выставить порог срабатывания компаратора. Для того чтобы сигнал на его выходе мог быть отнесен либо к низкому, либо к высокому уровню, должно быть выполнено условие |U3-U4|>Uпит/КU, где U3 и U4 - напряжение на входах 3 и 4 компаратора; КU - его усиление (для К554САЗ КU=150·103). Отсюда | U3 - U4| >60 мкВ. В диапазоне напряжения IU3 - U4I< 60 мкВ компаратор К554САЗ поведет себя как высокочувствительный операционный усилитель: напряжение на его выходе может быть любым в пределах от 0 до 9 В.

Для того чтобы шумы в канале связи не слишком мешали работе приемника, порог IU3 - U4I выставляют так, чтобы в отсутствие сигнала напряжение на выходе компаратора DD3 (выв. 9) почти всегда оставалось равным питающему. "Почти всегда" связано с тем, что шумовой сигнал имеет вероятностный характер и отдельные его выбросы могут быть, вообще говоря, любыми. Но вероятность появления выброса, перекрывающего выставленный порог, будет тем меньше, чем больше будет сам порог. Иными словами, выставляя порог, решают компромиссную задачу: с одной стороны, он должен быть достаточно большим, чтобы шумовые сбои были редки, с другой - порог не должен быть таким, чтобы под ним исчез и полезный сигнал.

Наблюдая на экране осциллографа (на выходе DA2) прохождение единичных импульсов кода на фоне шумов, можно выставить нужный порог "на глаз". Так, например, как на рис. 12,а. Правда, соотношение сигнал/шум здесь явно невелико, и шумовые сбои будут, скорее всего, довольно частыми. В ситуации, изображенной на рис. 12,б, они будут значительно более редкими, поскольку соотношение сигнал/шум здесь примерно вдвое выше.

Радиоэлектронная охрана поселка

Увеличить соотношение сигнал/шум можно двумя способами: либо увеличив уровень сигнала от самого слабого передатчика, установив, например, на этом объекте более эффективную передающую антенну либо уменьшив уровень шумов, хотя возможности здесь не так велики (сужение полосы пропускания приемника, уменьшение уровня его собственных шумов). Но общий принцип ясен: на компараторе выставляют порог I Uз - U4|=Uмин/2, где Uмин - самый слабый единичный сигнал. При этом влияние шумов на прохождение как нулевых, так и слабых единичных сигналов будет примерно одинаковым.

Порог срабатывания компаратора зависит от сопротивления резистора R15. Поскольку напряжение на выходе DA2 (выв. 9) в режиме "чистого эфира" близко к нулю, то при R15 = 3 МОм имеем порог |U3-U4| = UпитR13/(R13+R15) =75 мВ. Однако это не значит, что он остается неизменным и во время работы: при появлении в канале несущей или интенсивных помех напряжение на выводе 9 DA2 увеличивается (смещается к +Uпит) и выставленный порог автоматически уменьшается.

Своеобразные требования в приемниках такого рода предъявляются и к системе АРУ. С одной стороны, она должна быть быстродействующей с тем, чтобы приемник мог пользоваться окнами "чистого" эфира среди помех (для прохождения сигнала, напомним, нужно лишь 32 мс); с другой - АРУ должна быть медленной, сохраняющей линейность канала, не позволяющей ему забиваться длительно действующими помехами малого (по отношению к полезному импульсу) уровня.

В описываемом приемнике АРУ управляет лишь усилением первого каскада УПЧ (изменением напряжения питания). Ее инерционность зависит, прежде всего, от емкости конденсатора С10. Но есть здесь и другие возможности, как это следует из изображенного на рис. 13 фрагмента структурной схемы микросхемы К157ХА2.

Радиоэлектронная охрана поселка

Приведенный в цифровую форму сигнал поступает на дешифратор, схема которого показана на рис. 14. Его основу составляет 16-разрядный сдвигающий регистр (DD3, DD4), в котором должен оказаться код, принятый из эфира. Нужные для этого сигналы формируют счетчики DD1 и DD2. Встроенный в микросхему DD1 генератор работает на частоте "часового" кварцевого резонатора ZQ1. Такая же частота использовалась и при формировании шифросигнала передатчика.

Радиоэлектронная охрана поселка

(нажмите для увеличения)

Сигнал высокого уровня на выходе 210 счетчика DD2 устанавливает дешифратор в режим ожидания (прохождение меандра частотой 32768 Гц с выхода К микросхемы DD1 блокировано элементом DD8.1). В этом состоянии дешифратор остается до появления на выходе элемента DD7.1 импульса высокого уровня - стартового импульса кодового радиосигнала или импульса помехи. По фронту этого импульса формируется короткий единичный импульс на входах R всех счетчиков и регистров, который ставит их в исходное положение. Длительность этого импульса определяется параметрами интегрирующей цепи R4C1.

Но поскольку после импульса сброса будет снята и блокировка DD8.1 (теперь на выходе 210 DD2 - низкий уровень), то примерно через 1 мс на выходе 25 счетчика DD2 возникнет высокий уровень. Сдвигающий регистр сдвинет в сторону старших разрядов (на рис. 14 - вниз) содержимое всех своих разрядов (пока в них одни нули) и впишет в первый разряд единицу или ноль - то, что окажется в этот момент на входе D (выв. 7) DD3. Это чтение со сдвигом будет продолжаться до тех пор, пока на выходе 210 DD2 не появится высокий уровень, останавливающий дешифратор.

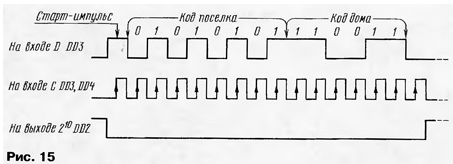

В качестве примера на рис. 15 показана процедура введения в сдвигающий регистр кода (1)01010101110011 (в скобках - стартовый импульс).

Радиоэлектронная охрана поселка

По окончании работы дешифратора при прохождении шестнадцатого сдвигающего импульса на выводах 2 DD3 и 5, 4, 3, 10, 13, 12, 11 DD4 должен оказаться код охранной системы (ОС), а на выводах 4, 3, 10, 13, 12 и 11 DD3 - код охраняемого объекта.

Принятый код ОС будет прочитан диодным дешифратором VD2-VD9. И если код совпадет с кодом, установленным диодами (здесь - 01010101), на выходе элемента DD8.3 возникнет высокий уровень. Этот сигнал заблокирует сброс регистров (их сдвиг уже заблокирован) и включит тревожный акустический сигнал, обратив тем самым внимание оператора на табло HG1, на котором будет воспроизведен код объекта. Сбросить запись и вернуть дешифратор в режим контроля можно, лишь нажав кнопку SB1.

Если же в разрядах, отведенных для кода ОС, оказалось какое-то другое число, то через 32 мс дешифратор сам вернется в режим ожидания, никого не оповещая о проделанной работе.

Конечно, код ОС может быть и другим. Принцип его дешифрации прост: все разряды регистра, в которых должны быть нули, подключают к анодам диодов. Очевидно, низкий уровень на резисторе R8 возникнет лишь в том случае, если на всех анодах этих диодов будут нули. Подобным же образом происходит сравнение единиц: высокий уровень на входе элемента DD8.2 возникнет лишь в том случае, если на всех катодах "единичных" диодов будут единицы. Если обе группы приняты правильно, на выходе элемента DD8.3 возникнет высокий уровень - признак совпадения кода ОС в регистре с набранным в диодном дешифраторе.

Резистор R2 - КИМ-0,125, остальные - МЛТ-0,125. Конденсаторы С2, C3 - КД-1; С1, С4, С5 - КМ-6; С6 - любой оксидный подходящих размеров. Кнопка SB1 - приклепанный к плате микропереключатель МП7Ш. Динамическая головка ВА1 должна иметь мощность не менее 0,5 Вт.

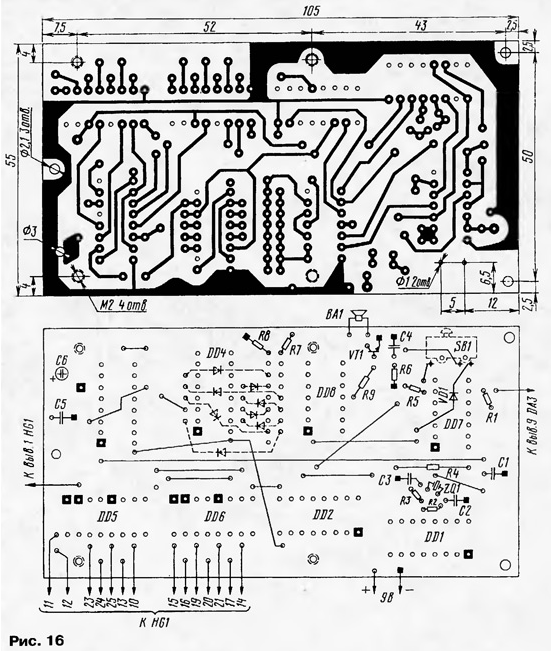

Дешифратор собран на печатной плате из двусторонне фольгированного стеклотекстолита толщиной 1,5 мм (рис. 16).

Радиоэлектронная охрана поселка

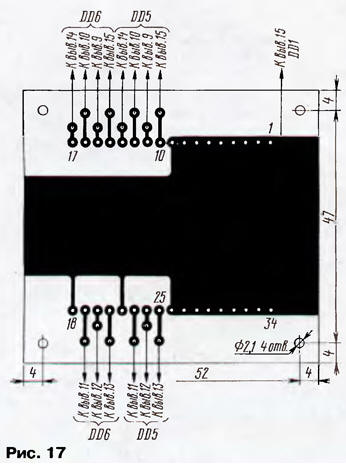

Жидкокристаллический индикатор HG1 монтируют на отдельной плате размерами 60x55 мм, которую изготавливают из односторонне фольгированного стеклотекстолита толщиной 1,5 мм (рис. 17). С платой дешифратора ее соединяют тонкими гибкими проводниками во фторопластовой изоляции.

Радиоэлектронная охрана поселка

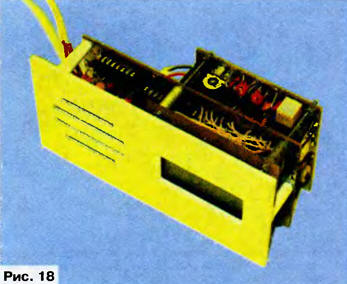

В авторском варианте платы радиоприемника, дешифратора и жидкокристаллического индикатора были собраны в единый блок (рис. 18) с помощью четырех шпилек, имеющих резьбу М2 (изготавливались из велосипедной спицы) и трубчатых колонок. Был изготовлен корпус, в передней панели которого имелись вырезы под табло и динамическую головку, а C3ади - отверстия для гнезда коаксиального разъема и проводов питания. В верхней части корпуса был установлен привод кнопки SB1 (короткая заклепка с потайной головкой). В авторском варианте корпус имел габариты 122x62x52 мм.

Радиоэлектронная охрана поселка

Источником питания приемника может служить практически любой сетевой адаптер напряжением 9 В, но на случай отключения электросети он должен быть подстрахован гальванической или аккумуляторной батареей, которую включают так, как показано на рис. 19. Ток, потребляемый приемником в дежурном режиме, - 6,5 мА, в режиме тревожной сигнализации - менее 45 мА.

Радиоэлектронная охрана поселка

В заключение - об антеннах. На охраняемых объектах, расположенных недалеко от приемного центра (до 1 км), можно использовать малогабаритные антенны от портативных Си-Би радиостанций, на удаленных - полноразмерные антенны этого диапазона (см., например, статью "Проволочные Си-Би антенны" в "Радио", 1996, № 9, с. 9). В любом случае антенну лучше располагать скрытно.

Антенна приемного центра должна быть полноразмерной.

Лучше, если это будет петлевой вибратор или антенна с автотрансформаторным согласованием (антенны, имеющие почти нулевое сопротивление по постоянному току, менее чувствительны к внеполосным наводкам).

Может оказаться, что усиление приемного тракта останется слишком высоким даже после принятия мер по его снижению в УРЧ и УПЧ. Тогда антенну подключают через высокочастотный делитель (рис. 20, таблица 2), снижающий уровень сигнала на антенном входе приемника до приемлемого уровня. Поскольку в точном делении уровня сигнала нет необходимости, значения RA и RB округляют до ближайших номинальных.

Радиоэлектронная охрана поселка

Радиоэлектронная охрана поселка

Использование радиочастот, а также приобретение и эксплуатация радиопередатчиков должны осуществляться на основании соответствующих разрешений органов Государственной радиочастотной службы.

Автор: Ю.Виноградов, г.Москва
