Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Ретрочасы

Энциклопедия радиоэлектроники и электротехники / Часы, таймеры, реле, коммутаторы нагрузки

Комментарии к статье Комментарии к статье

Автор статьи, решив "вспомнить молодость", изготовил оригинальные настольные электронные часы из газоразрядных индикаторов и других деталей, выпускавшихся в последней четверти прошлого века.

Вероятно, любой радиолюбитель (особенно старшего поколения) согласится с тем, что электронные часы для него не просто самоделка, а полезное для всей семьи изделие. В начале своей радиолюбительской деятельности каждый радиолюбитель (и я, естественно, тоже) собрал по несколько часов. Но это было давно, когда электронные часы, причем даже в самом простом и примитивном корпусе, а то и вовсе без него, были чем-то удивительным...

Когда в середине 90-х годов промышленность выпустила набор "Старт", в котором было все необходимое для часов, включая печатную плату, бум по их изготовлению побил все рекорды. У нас в общежитии института радиоэлектроники часы без корпусов, собранные из него, висели на всех стенах.

Но те времена безвозвратно прошли. Сегодня торговля предлагает такой широкий выбор разнообразнейших часов что вроде ничего оригинального уже и не придумаешь. Про самодельный корпус, сравнимый с промышленным, я вообще промолчу. Изготовить его под силу далеко не каждому. Именно поэтому я больше не планировал браться ни за какие часы.

Однако около года назад я увидел в Интернете фотоснимок часов с газоразрядными индикаторами ИН-16 (рис. 1). Несмотря на то что такие индикаторы уже давно морально устарели, часы выглядели интересно, необычно и очень ностальгически. Взяться за изготовление подобных часов меня побудили три обстоятельства. Во-первых, интересный внешний вид. Во-вторых, корпус изготовить очень просто. А в-третьих, газоразрядные индикаторы у меня с давних пор были и предназначались именно для часов. Но тогда делать на них часы я не стал, потому что появился набор "Старт" с его большим и изумительным индикатором ИВЛ1-7/5, по сравнению с которым газоразрядные индикаторы выглядели неказистыми.

Ретрочасы

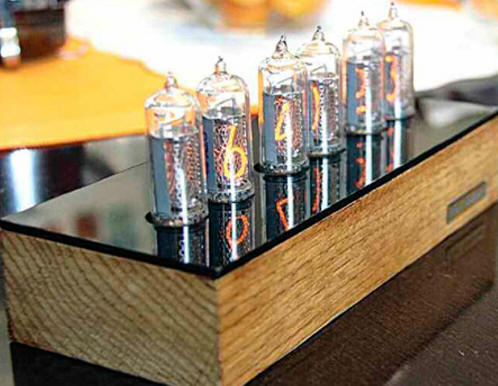

Рис. 1. Часы с газоразрядными индикаторами ИН-16

Но вот колесо истории совершило очередной поворот, часы на газоразрядных индикаторах стали считаться "ретро" и вошли в моду. Теперь магический оранжевый цвет и простая форма цифр газоразрядных индикаторов смотрятся оригинально, а в темноте даже завораживающе.

Естественно, возник вопрос - собирать часы на микроконтроллере или обычных часовых микросхемах? Конечно, часы на микроконтроллере обладают более широкими возможностями. Они могут показывать и год, и месяц, и день недели, могут иметь несколько будильников, управлять электроприборами и еще много чего. Но поскольку я задумал "ретрочасы", то решил, что будет правильно, чтобы они были "ретро" и внутри.

Несмотря на кажущуюся сложность, разработанные часы просты в изготовлении и налаживании, потому что собраны на специализированных "часовых" микросхемах. Эти микросхемы у многих лежат на полке - выбросить жалко, а применить некуда. Если же их нет в старых запасах, то они все еще имеются в продаже и стоят недорого. Высоковольтные транзисторы и диоды можно выпаять из неисправных энергосберегающих ламп. Поэтому стоимость комплекта деталей для таких часов минимальна. Повторить их могут практически все желающие.

Схемы часов на "часовых" микросхемах хорошо известны радиолюбителям. Но в известных конструкциях не предусмотрена индикация секунд, а часы и минуты отображаются на светодиодных или вакуумных люминесцентных индикаторах. Поэтому пришлось согласовать "часовые" микросхемы с газоразрядными индикаторами и добавить блок индикации секунд.

В результате получилось устройство, состоящее из четырех плат: счета времени (схема на рис. 2), индикации часов и минут (схема на рис. 3), высоковольтных ключей и питания (схема на рис. 4), счета и индикации секунд (схема на рис. 5). Одноименные входные и выходные цепи этих плат следует соединить между собой.

Ретрочасы

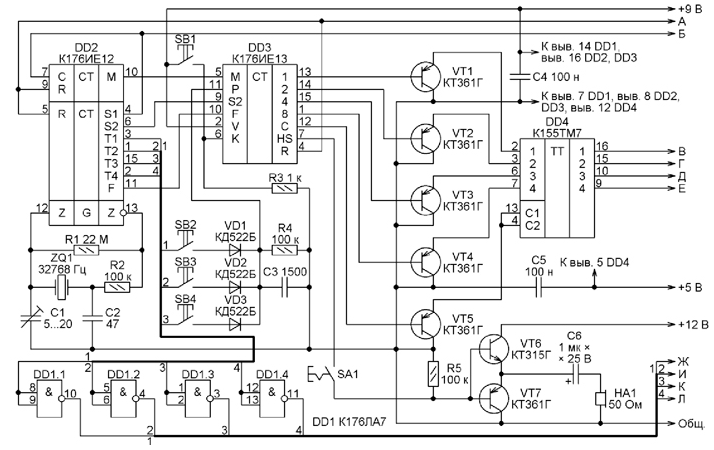

Рис. 2. Схема платы счета времени

Ретрочасы

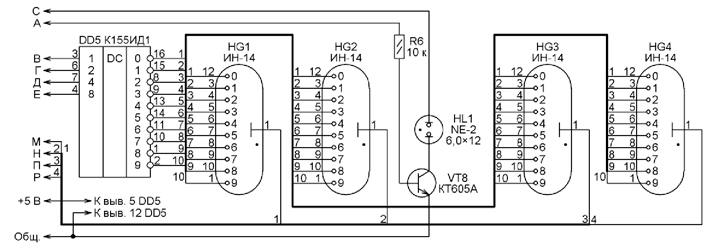

Рис. 3. Схема индикации часов и минут

Ретрочасы

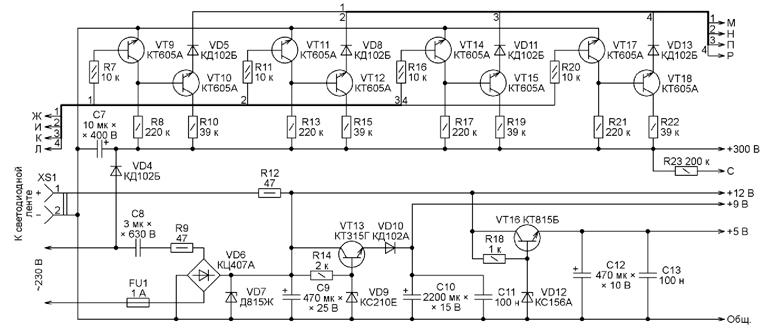

Рис. 4. Схема высоковольтных ключей и питания

Ретрочасы

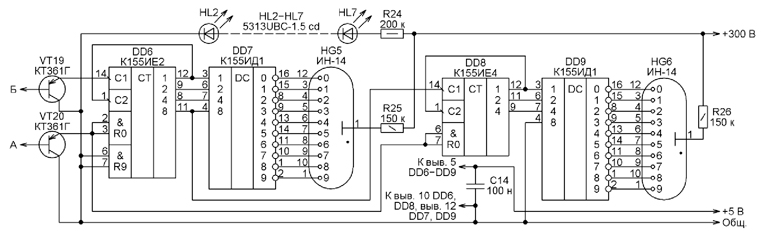

Рис. 5. Схема счета и индикации секунд

Микросхемы К176ИЕ12 (DD2) и К176ИЕ13 (DD3) разработаны именно для совместной работы в часах. Не стану подробно описывать назначение всех выводов этих микросхем - эту информацию можно найти в десятках, если не сотнях источников. Остановлюсь только на некоторых, необходимых для понимания схемы часов и их налаживания начинающими радиолюбителями.

Микросхема DD2 вырабатывает секундные и минутные импульсы. Они поступают на микросхему DD3, которая содержит счетчики минут, часов и регистр памяти будильника с устройством включения звуковой сигнализации в заданное время.

К выводам 12 и 13 микросхемы DD2 подключен кварцевый резонатор ZQ1 на частоту 32768 Гц с элементами, необходимыми для работы с ним внутреннего генератора микросхемы. Такой резонатор так и называют - "часовой". Конденсатор C1 необходим для точной подстройки частоты генератора, от которой зависит точность хода часов. На выводе 14 микросхемы DD2 эту частоту можно проконтролировать частотомером.

Входы начальной установки счетчиков микросхемы DD2 (выводы 5 и 9) соединены с соответствующим выходом (выводом 4) микросхемы DD3. При нажатии на кнопку коррекции времени SB1 сигнал с микросхемы DD3 обнулит эти счетчики. Он же через преобразователь уровня на транзисторе VT20 поступает на входы начальной установки счетчиков единиц секунд DD6 и десятков секунд DD8 (рис. 5).

Индикация часов и минут в рассматриваемом устройстве - динамическая. Это означает, что каждый индикатор включен только в том интервале времени, когда на выводах 13, 14, 15, 1 микросхемы DD3 установлен код цифры, которая должна отображаться именно на этом индикаторе. Сигналы с выводов 3, 1, 15, 2 микросхемы DD2, управляющие поочередным включением индикаторов HG1-HG4, поступают на высоковольтные ключи, собранные на транзисторах VT9-VT12, VT14, VT15, VT17, VT18 (см. рис. 4). Эти ключи подают высокое напряжение положительной полярности на аноды индикаторов. Но поскольку они инвертируют управляющие сигналы, их перед подачей на ключи необходимо инвертировать еще раз. Для этого предназначены инверторы DD1.1 - DD1.4 (см. рис. 2).

На выводе 4 микросхема DD2 генерирует секундные импульсы, идущие на ее же вход С (вывод 7). Эти же импульсы через преобразователь уровня на транзисторе VT19 (рис. 5) поступают на вход счетчика единиц секунд на микросхеме DD6. Сигнал с выхода 8 (вывода 11) этого счетчика поступает на вход счетчика десятков секунд на микросхеме DD8. Сигналы с выходов разрядов обоих счетчиков поданы на высоковольтные дешифраторы DD7, DD9 и далее на индикаторы HG5, HG6. Таким образом, индикация единиц и десятков секунд не динамическая, а статическая.

Секундные импульсы поданы и на вход высоковольтного ключа на транзисторе VT8, который управляет неоновой лампой HL1. В окончательной версии часов от мигающей каждую секунду точки я отказался, но не стал удалять соответствующий узел из схемы. Возможно, что кто-нибудь захочет, чтобы в его часах такая точка была.

У использованного мной варианта добавления к часам счетчика и индикатора секунд есть одна особенность. Поскольку счетчики К155ИЕ2 и К155ИЕ4 изменяют свое состояние по спадам входных импульсов, переключение секунд происходит на полсекунды позже, чем переключение минут счетчиком микросхемы DD3. Впрочем, это заметно лишь при смене 59-й секунды нулевой. Я не счел это недостатком. Пусть думают, что так и должно быть, часы ведь не обычные, а "ретро".

Вывод 6 микросхемы DD3 - вход сигнала коррекции показаний часов. Выход звукового сигнала будильника - вывод 7. С него сигнал поступает на усилитель мощности на транзисторах VT6 и VT7 и далее на излучатель звука HA1.

Как уже упоминалось, с выводов 13, 14, 15, 1 микросхемы DD3 код цифры поступает через преобразователи уровней (транзисторы VT1-VT4) на информационные входы запоминающего регистра - счетверенного D-триггера DD4. Запись в этот регистр происходит по сигналу с вывода 12 микросхемы DD3, прошедшему через преобразователь уровня на транзисторе VT5.

С выходов регистра коды цифр часов и минут поступают на общий дешифратор DD5 (см. рис. 3), выходы которого соединены с объединенными одноименными катодами индикаторов HG1-HG4. Выводы неиспользуемых катодов индикаторов ни в коем случае не следует оставлять неподключенными, иначе возможно паразитное свечение соответствующих им цифр.

Для управления работой часов предназначены кнопки SB1-SB4 и кнопочный выключатель SA1 (им включают и выключают звуковой сигнал будильника). Кнопки SB2 и SB3 служат для установки соответственно минут и часов, а кнопка SB4 - для установки времени срабатывания будильника. При нажатой кнопке SB4 индикаторы показывают это время. Чтобы изменить его, необходимо нажимать на кнопки SB2 и SB3, не отпуская кнопку SB4.

Кнопка SB1 позволяет откорректировать показания часов, для чего ее следует нажать за несколько секунд до фактического окончания текущего часа. При этом счет времени прекратится. Внутренние счетчики минут и секунд микросхем DD2 и DD3, а также счетчики DD6 и DD8 будут обнулены. Если число минут в момент остановки было менее 40, значение в счетчике часов микросхемы DD3 не изменится, в противном случае оно увеличится на единицу. По сигналу точного времени кнопку SB1 следует отпустить, после чего счет времени будет продолжен.

К сожалению, при нажатой кнопке SB1 остается включенной цифра на каком-либо индикаторе. Чтобы не усложнять часы, я не стал делать узел гашения всех индикаторов, посчитав, что это нельзя считать недостатком ретрочасов. Впрочем, в них можно добавить такой узел, собрав его по схеме, приведенной на рис. 24 в [1].

Как уже было отмечено, в предлагаемых часах индикация часов и минут - динамическая, а секунд - статическая. Чтобы яркость индикаторов HG5 и HG6 не отличалась от яркости индикаторов HG1-HG4, номиналы резисторов R25 и R26 в цепях анодов индикаторов HG5 и HG6 увеличены до 150 кОм.

Вследствие недостатка места в корпусе часов я выполнил их блок питания по бестрансформаторной схеме. Поэтому все детали часов находятся под напряжением сети. При их налаживании следует соблюдать особую осторожность [2].

Если при повторении конструкции в корпусе найдется место для понижающего трансформатора, рекомендую применить трансформаторный блок питания. Вторичная обмотка трансформатора должна быть рассчитана на напряжение около 12 В при токе нагрузки 150...200 мА. При этом из схемы исключают конденсатор C8, резистор R9 и стабилитрон VD7.

Еще один вариант - использовать выносной стабилизированный импульсный блок питания на 9 или 12 В. Такие блоки обычно по конструкции подобны зарядным устройствам для сотовых телефонов, их применяют повсеместно. При использовании блока питания на 12 В из схемы исключают конденсатор C8, резистор R9, диодный мост VD6 и стабилитрон VD7. Выходное напряжение блока питания, соблюдая полярность, подают на конденсатор C9. Если применен блок питания на 9 В, из схемы исключают, кроме перечисленных в предыдущем абзаце элементов, также транзистор VT13, резистор R14 и стабилитрон VD9, а анод диода VD10 соединяют с плюсовым выводом конденсатора C9.

Большая емкость конденсатора C10 позволяет часам идти еще некоторое время после отключения напряжения в сети. Диод VD10 отсекает от конденсатора C10 другие цепи, позволяя ему расходовать запасенную энергию только на питание микросхем DD1-DD3. При указанной на схеме емкости 2200 мкФ часы продолжают работать более 10 мин. Этого вполне достаточно, чтобы не только предотвратить сбои показаний, но и, например, перенести часы из одной комнаты в другую. В статье [3] имеются экспериментальные данные о зависимости продолжительности хода часов от емкости этого конденсатора.

Если все-таки необходимо резервное питание, изучите статью [3] - ее автор предлагает несколько вариантов. А если не нравится звучание имеющегося в часах будильника, можно собрать другой по схемам из [3] и [4]. В [5] есть даже вариант будильника на микросхеме музыкального синтезатора УМС [6].

На рис. 6 показаны печатные платы, на которых собраны часы. Их чертежи я не привожу, потому что и схема часов, и печатные платы неоднократно изменялись и дорабатывались. Например, когда я решил добавить в часы индикатор секунд, то не стал разрабатывать новую плату, а просто прикрепил дополнительную к имеющейся плате индикаторов часов и минут. Были изменения и в других платах. Поскольку часы делались в одном экземпляре, перерабатывать печатные платы с учетом изменений я не стал.

Ретрочасы

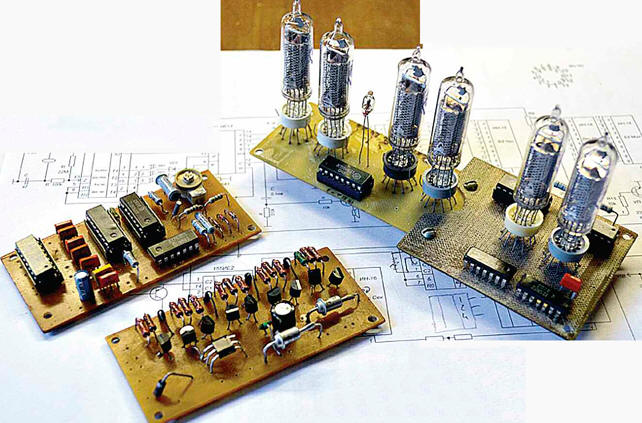

Рис. 6. Печатные платы, на которых собраны часы

Вместо микросхемы К176ИЕ12 можно использовать К176ИЕ18, но схема ее включения отличается.

Вместо микросхемы К176ЛА7 в описанных часах допустимо применить К176ЛЕ5, причем никаких изменений схемы не потребуется. Только не забудьте, что такая замена станет невозможной, если будет решено делать узел гашения индикаторов по схеме из статьи [1].

Вместо счетверенного D-триггера К155ТМ7 можно использовать К155ТМ5. Применение микросхемы К155ТМ7 объясняется лишь тем, что она была у меня в наличии. Ее я и установил в часы, оставив инверсные выходы триггеров свободными.

Многие детали можно взять из электронных балластов неисправных энергосберегающих ламп. Из него взят, например, малогабаритный оксидный конденсатор C7. Его емкость может лежать в пределах 2,2...10 мкФ. Применяемые в балластах транзисторы МЕ13003, MJE13005, MJE13007, MJE13009 можно использовать взамен КТ605А. Из отечественных транзисторов для их замены подойдут КТ604А. Можно также применить две транзисторные сборки К166НТ1А, что несколько усложнит разработку печатной платы, но зато уменьшит ее габариты. Наконец, из неисправных балластов можно взять диоды 1N4007, которые заменят все диоды в часах (кроме стабилитронов). Из них же можно собрать и диодный мост вместо КЦ407А.

Из отечественных диодов в качестве замены диодов КД102Б подойдут дру гие маломощные кремниевые диоды с допустимым обратным напряжением 300 В и более, например, КД104А, КД105Б-КД105Д. Диоды КД102А в рассматриваемом случае могут быть заменены любыми маломощными кремниевыми диодами. Если позволяют размеры платы, вместо диодного моста КЦ407А можно применять КЦ402 или КЦ405 с любыми буквенными индексами.

Транзисторы КТ315Г и КТ361Г могут быть заменены транзисторами тех же серий с любыми буквенными индексами или другими кремниевыми маломощными транзисторами соответствующей структуры с допустимым напряжением коллектор-эмиттер не менее 15 В.

Вместо транзистора КТ815Г пригодны транзисторы серий КТ815, КТ817, КТ819 с любыми индексами. Однако транзисторы серии КТ819 из соображения габаритов лучше применять в пластмассовом корпусе (без индексаМ).

Поскольку на вход стабилизатора напряжения 5 В поступает напряжение 12 В, транзистор VT16 выделяет значительное количество тепла. Поэтому он должен иметь теплоотвод, который может быть любой конструкции. Например, алюминиевой пластиной толщиной несколько миллиметров и площадью не менее 15...20 см2. Кнопки SB1-SB4 - любые, умещающиеся в корпус часов. Вместо кнопочного выключателя SA1 можно с тем же условием применить любой движковый или рычажный выключатель. Звуковой излучатель HA1 - телефонный капсюль сопротивлением не менее 50 Ом. Если позволяет место в корпусе, можно использовать малогабаритную динамическую головку, подключив ее через выходной трансформатор от любого транзисторного приемника. При этом громкость сигнала будильника существенно возрастет.

Гасящий конденсатор C8 составлен из трех конденсаторов К73-17 емкостью 1 мкФ на постоянное напряжение 630 В, соединенных параллельно. Их можно расположить в любом свободном месте корпуса. Имейте в виду, что не все конденсаторы пригодны для работы в качестве гасящих. Например, нельзя применять конденсаторы БМ, МБМ, МБГП, МБГЦ-1, МБГЦ-2 [7]. Если позволяют размеры корпуса, можно использовать конденсаторы МБГЧ или К42-19 на напряжение не менее 250 В или МБГО на напряжение не менее 400 В.

К изготовлению корпуса часов следует подойти со всей тщательностью, поскольку от него зависит впечатление, которое будут производить часы на друзей и знакомых. Далее я указываю размеры своих часов. Естественно, их можно менять.

Возьмите ровную, хорошо отполированную деревянную планку шириной 50 мм и толщиной 5 мм. Отпилите от нее две детали длиной по 200 мм и две детали длиной по 70 мм. Рекомендую использовать ножовку по металлу с более мелкими, чем у ножовки по дереву, зубьями. Постарайтесь пилить строго под прямым углом. Затем, применяя любой клей для дерева (например, ПВА), склейте каркас. Его внешние размеры - 200x80 мм.

Для изготовления светящегося дна необходима пластина органического стекла толщиной не менее 5 мм. Разметьте прямоугольник размером, как у получившегося каркаса, и также ножовкой по металлу, стараясь пилить строго под прямым углом и не останавливаясь, выпилите его. Отполируйте торцы пластины и приклейте получившееся дно к каркасу клеем "Момент".

На задней стенке корпуса установите кнопки SB1-SB4 и выключатель SA1, просверлите в ней отверстия для держателя плавкой вставки FU1 и сетевого шнура. Не забудьте и про вентиляционные отверстия.

Самая ответственная часть работы - изготовление верхней крышки часов из тонированного стекла. Самостоятельно вырезать такую крышку, да еще с отверстиями под индикаторы, сможет далеко не каждый, поэтому я рекомендую обратиться в ближайшую стекольную мастерскую. Они есть в любом, даже самом маленьком городе. Там вырезают стекла для окон, зеркала, делают аквариумы. Просто принесите туда точные размеры крышки и точно укажите центры и диаметры отверстий под индикаторы.

Вполне удовлетворительный результат получится, если сделать крышку из органического стекла, но внешний вид часов будет несколько иным. Зато такую крышку можно изготовить и самому.

Особо стоит остановиться на деталях, которые придадут изготовленным часам еще больший шарм. Это синие светодиоды подсветки индикаторов снизу и светодиодная лента желтого свечения, подсвечивающая заднюю кромку дна корпуса часов. Типов светодиодов и лент великое множество и можно применять практически любые. Если у кого-нибудь возникнет сомнение, что светодиоды должны быть именно синими, а лента именно желтой, не стану спорить. На вкус и цвет товарищей нет. Можно экспериментировать с любыми цветами или даже применить RGB-светодиоды и RGB-ленту с контроллерами, управляемыми дистанционно. Такие контроллеры можно приобрести в магазинах, торгующих электротоварами.

Светодиоды HL2-HL7 устанавливают под каждый из шести индикаторов. Они создают красивый синий светящийся ореол вокруг цифр и в верхней части индикаторов - этот эффект хорошо виден на фотоснимке внешнего вида часов (рис. 7). Светодиоды соединяют последовательно и подключают через гасящий резистор R24 к цепи +300 В. Подборкой этого резистора добиваются желаемой яркости свечения светодиодов. Примененные мной светодиоды имеют достаточную яркость уже при токе 2...3 мА, поэтому мощность, рассеиваемая резистором, не превышает 0,5 Вт.

Ретрочасы

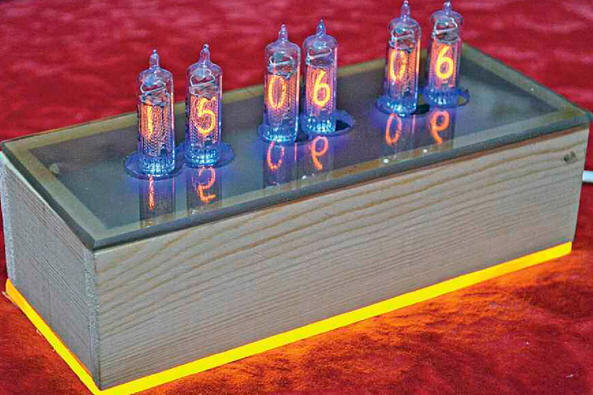

Рис. 7. Ретрочасы в сборе

Конечно, безопаснее было бы питать светодиоды подсветки не высоким напряжением, а с выхода низковольтного выпрямителя - от конденсатора C9, соответственно уменьшив сопротивление резистора R24. Объясню, почему было решено питать их от высоковольтного, а не от низковольтного выпрямителя. Напряжение +300 В на плате индикаторов секунд уже имеется, а для питания светодиодов HL2-HL7 низким напряжением пришлось бы добавить еще один провод.

Светодиодная лента состоит из параллельно соединенных секций длиной по 50 мм, в каждой из которых имеются соединенные последовательно два-три светодиода и резистор. Для использования в часах пригодна лента с напряжением питания 12 В. Отделите от нее отрезок длиной 200 мм (четыре секции) и приклейте его прозрачным клеем к задней кромке дна корпуса часов. Желаемую яркость свечения установите подборкой резистора R12. При этом следует помнить, что чем больше яркость свечения ленты, тем больший ток она потребляет и тем большей должна быть емкость гасящего конденсатора

C8. При емкости этого конденсатора 3 мкФ ток, потребляемый лентой, не должен превышать 60 мА, иначе напряжение на конденсаторе C9 опустится ниже 12 В, в результате чего транзистор VT13 выйдет из рабочего режима. При указанных на схеме номиналах лента в моих часах именно столько и потребляет и светит достаточно ярко, хотя напряжение на ней всего 9 В.

Литература

  1. Алексеев С. Применение микросхем серии К176. - Радио, 1984, № 4, с. 25-28; № 5, с. 36-40; № 6, с. 32-35.
  2. Осторожно! Электрический ток! - Радио, 2015, № 5, с. 54.
  3. Никишин Д. Часы на светодиодных индикаторах КЛЦ202А. - Радио, 1998, № 8, с. 46-48.
  4. Алексеев С. Электронные часы автолюбителя. - Радио, 1996, № 11, с. 46- 48.
  5. Турчинский Д. Вместо обычного будильника - музыкальный. - Радио, 1998, № 2, с. 48, 49.
  6. Дриневский В., Сироткина Г. Музыкальные синтезаторы серии УМС. - Радио, 1998, № 10, с. 85, 86.
  7. Бирюков С. Расчет сетевого источника питания с гасящим конденсатором. - Радио, 1997, № 5, с. 48-50.

Автор: А. Карпачев
