www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

ЭПРА с питанием от низковольтных источников. Электронный пускорегулирующий аппарат на микросхеме КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В)

Энциклопедия радиоэлектроники и электротехники / Пускорегулирующие аппараты люминесцентных ламп

Комментарии к статье Комментарии к статье

Одним из вариантов практической реализации ЭПРА на КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В) является устройство, принципиальная схема которого показана на рис. 3.67. Это устройство пригодится как дома, так и при отдыхе на природе.

Технические характеристики:

  • напряжение питания - 11-15 В (типовое 14,4 В);
  • ток потребления - 1 А;
  • КПД - 95%;
  • рекомендуемый тип лампы - 4-х выводная КЛЛ мощностью 11-15 Вт;
  • размеры печатной платы - 67x45 мм.

Для подключения к питающей сети и к лампе на плате размещены клеммные колодки. Печатная плата преобразователя может быть помещена в корпус с габаритными размерами 72x50x28 мм.

Описание работы. Электронный балласт выполнен по схеме двухтактного преобразователя напряжения на базе специализированного генератора КР1211ЕУ1 (DA1). Генератор формирует две последовательности противофазных импульсов с защитным промежутком для управления парой мощных ключей (VT1), коммутирующих обмотки силового трансформатора Т1.

В качестве силовых ключей используется сборка полевых транзисторов IRF7103. Частота генерации регулируется переменным резистором R3 в диапазоне 20-30 кГц. Светодиод HL1 индицирует подачу питания на устройство.

Данная схема имеет защиту от превышения напряжения питания и защиту выходного каскада по току.

Напряжение питания подключается к контактам Х5 (+), Х6 (-).

Электронный пускорегулирующий аппарат на микросхеме КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В)

Рис. 3.67. Принципиальная электрическая схема ЭПРА на КР1211ЕУ1

Лампа подключаются к контактам XI, Х2 и ХЗ, Х4.

Моточные узлы. Дроссель L1 индуктивностью 3,3 мГн выполнен на Ш-образном магнитопроводе из феррита М2000НМ. Типоразмер сердечника - Ш5х5 с зазором δ = 0,4 мм. Провод диаметром 0,2 мм, обмотка содержит 230-240 витков.

Импульсный трансформатор Т1 выполнен на броневом сердечнике Б22 из феррита 2000НМ; обмотки 1-2 и 2-3 содержат по 18 витков провода ПЭЛ диаметром 0,5 мм; обмотка 4-5 содержит 150-160 витков провода ПЭЛ диаметром 0,2 мм.

Конструктивно балласт выполнен на печатной плате из фольгированного стеклотекстолита размерами 67x45 мм. Печатная плата показана на рис. 3.68.

Надо отметить, что вместо КР1211ЕУ1 вполне можно использовать специализированные микросхемы IR2153, IR2156, IR2520, UBA2021, которые предназначены для реализации высоковольтных балластов, учитывая, что минимальное напряжение питания у этих микросхем составляет около 9-10 В.

Еще одна конструкция электронного балласта с использованием КР1211ЕУ1 показана на рис. 3.69.

В качестве источника света используется люминесцентная лампа мощностью 18-20 Вт. Напряжение питания (8 В) поступает на контроллер DA3 от интегрального стабилизатора DA2. Сразу после включения устройства конденсатор С4 разряжен, напряжение на входе IN контроллера соответствует низкому логическому уровню. В этом режиме коэффициент деления частоты тактового генератора микросхемы имеет меньшее из двух возможных значений.

Работа по принципиальной схеме. При номиналах элементов R7 и С3 (частотозадающей цепи генератора), указанных на схеме, на затворы транзисторов VT2 и VT3 поступают противофазные импульсные последовательности частотой 44 кГц. Импульсное напряжение той же частоты на вторичной обмотке выходного трансформатора Т1 имеет размах 300 В.

Нагрузкой вторичной обмотки трансформатора Т1 служит последовательный колебательный контур L2C10C11 с резонансной частотой 32,2 кГц. Газоразрядный промежуток не зажженной пока лампы EL1 имеет близкое к бесконечному сопротивление и на работу устройства влияния не оказывает.

Электронный пускорегулирующий аппарат на микросхеме КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В)

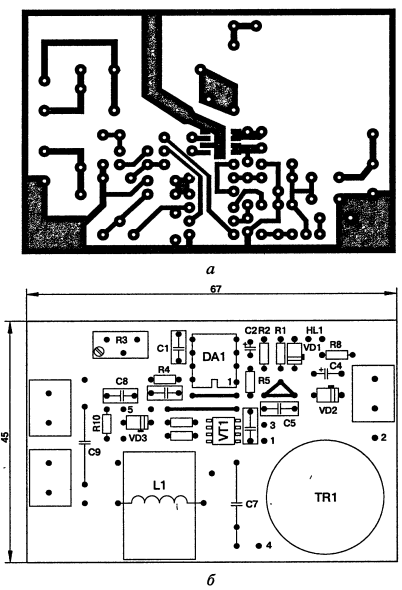

Рис. 3.68. Печатная плата балласта: а - рисунок печатных проводников; б - размещение элементов

Так как частота генерируемых контроллером импульсов далека от резонансной, напряжение на лампе не превышает 200 В. Этого недостаточно для поджига, но через ее нити накала течет нагревающий их ток 0,5 А.

Электронный пускорегулирующий аппарат на микросхеме КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В)

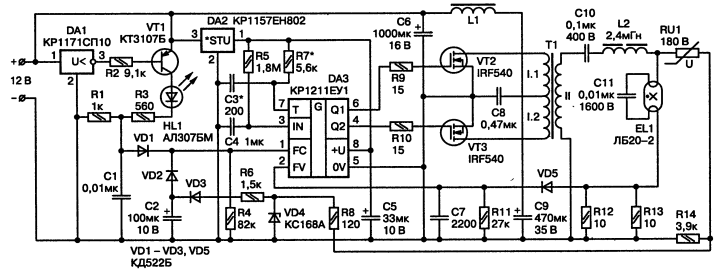

Рис. 3.69. Схема электронного балласта с использованием КР1211ЕУ1

Спустя 1-2 с конденсатор С4 зарядится через резистор R5 до напряжения, превышающего порог срабатывания контроллера DA3 по входу IN. Коэффициент деления частоты тактового генератора возрастет, а частота выходных импульсов контроллера уменьшится до 34,2 кГц, приблизившись к резонансной частоте колебательного контура. В результате начнет нарастать амплитуда напряжения, приложенного к лампе EL1, и через несколько периодов колебаний достигнет 500 В, необходимых для возникновения газового разряда.

Так как зажженная лампа шунтирует конденсатор СИ, добротность колебательного контура уменьшится, а амплитуда напряжения между электродами лампы стабилизируется на уровне 80 В. Это рабочий режим с эффективным значением тока через лампу около 0,35 А.

Для исключения чрезмерной разрядки аккумуляторной батареи предусмотрен детектор понижения напряжения DA1 с порогом срабатывания 10 В. При напряжении между выводами 1 и 2 детектора ниже порогового открыт его внутренний n-p-n транзистор, коллектор которого соединен с выводом 3, а эмиттер - с выводом 2. В результате открыт транзистор VT1, светится, сигнализируя о недопустимой разрядке батареи, светодиод HL1, а на вход FC контроллера DA3 поступает напряжение (~5 В), запрещающее генерацию импульсов.

Лампа EL1 гаснет, а потребляемый ЭПРА ток уменьшается до нескольких миллиампер. Если детектор понижения напряжения сработал в результате отключения ЭПРА от источника питания (аккумуляторной батареи), светодиод HL1 продолжит гореть еще несколько секунд, пока не разрядятся конденсаторы С6 и С9.

Внимание! ЭПРА необходимо защитить от аварийного режима работы на холостом ходу, который возникает при нарушении контактов в арматуре лампы, при перегорании одной из ее нитей накала или при потере эмиссии электродами.

В документации микросхемы КР1211ЕУ1 отсутствуют какие-либо рекомендации по реализации такой защиты. Можно применить собственное техническое решение, подключив параллельно лампе делитель напряжения из варистора RU1 и резистора R14.

Если амплитуда напряжения на неисправной или отсутствующей лампе EL1 превышает классификационное напряжение варистора RU1, его сопротивление сравнительно невелико. Стабилитрон VD4 ограничивает положительные импульсы, поступающие с делителя RU1R14, до 6,8 В, и они через резистор R6 и диод VD3 заряжают конденсатор С2. Отрицательные импульсы, ограниченные тем же стабилитроном до амплитуды менее 1 В, не участвуют в работе устройства.

Постоянная времени цепи R6C2 выбрана такой, что за время нормального разогрева и поджига лампы (-2 с) напряжение на конденсаторе не достигает порога срабатывания контроллера по входу FC. В рабочем режиме напряжение на лампе не превышает 80 В, что меньше классификационного напряжения варистора, его сопротивление очень велико и зарядки конденсатора С2 не происходит.

Но если лампа по любой причине не зажигается слишком долго или погасла во время работы, напряжение на конденсаторе С2 приблизительно за 5 с нарастет до порогового уровйя, и работа контроллера будет заблокирована. Диоды VD1 и VD2 устраняют взаимное влияние двух узлов защиты.

На вход FV контроллера DA3 подано напряжение, пропорциональное току разряда в лампе. Оно получено с помощью датчика тока - соединенных параллельно резисторов R12, R13 и выпрямителя на диоде VD5. При указанных на схеме номиналах порог срабатывания токовой защиты - 0,7 А, что в два раза больше нормального тока горящей лампы (0,35 А) и больше тока ее накала в режиме разогрева (0,5 А).

При снижении тока до номинального значения работа контроллера возобновляется автоматически. Конденсатор С7 подавляет импульсные помехи, предотвращая ложные срабатывания защиты, в том числе при одиночных вспышках лампы.

Разработчик схемы преднамеренно отказался от демпфирования обмоток трансформатора RC-цепями, что обычно делают для снижения уровня создаваемых ЭПРА помех. Автономное питание и экранирование устройства металлической арматурой светильника эффективно подавляют маломощные паразитные электромагнитные излучения, делая их практически неощутимыми.

Печатная плата и монтаж. Все элементы ЭПРА смонтированы на односторонней печатной плате, чертеж которой приведен на рис. 3.70. Диод VD3 и резистор R6 установлены перпендикулярно плате, их "верхние" выводы соединены. Полевые транзисторы снабжены ребристыми или штыревыми радиаторами с охлаждающей поверхностью примерно 50 см2. Радиаторы с помощью крепежных втулок подняты над платой на 8-10 мм. При этом теплоотводящая поверхность транзистора VT2 расположена параллельно плате, a VT3 - перпендикулярно ей. Эти транзисторы желательно подобрать идентичными по пороговому.

Замена элементов. Транзистор КТ3107Б можно заменить любым маломощном кремниевым структуры p-n-p. Варистор RU1 может быть отечественным СН1-2 180 или импортным TVR 10 181.

О дросселях. Дроссель L1 индуктивностью 100 мкГн взят из неисправного компьютерного блока питания. Он намотан на магнитопроводе "гантель" и опрессован термоусадочной трубкой. Дроссель можно изготовить самостоятельно, намотав на подходящем ферритовом стержне изолированным проводом диаметром 0,5-0,7 мм обмотку индуктивностью не менее 40 мкГн либо применить готовый серии ДМ-2. Обмотка дросселя L2 (магнитопровод Б26 из феррита 2000НМ1 с немагнитным зазором 1 мм) состоит из 160 витков провода ПЭВ-2 0,43.

Электронный пускорегулирующий аппарат на микросхеме КР1211ЕУ1 с питанием от бортовой сети автомобиля (11-15 В)

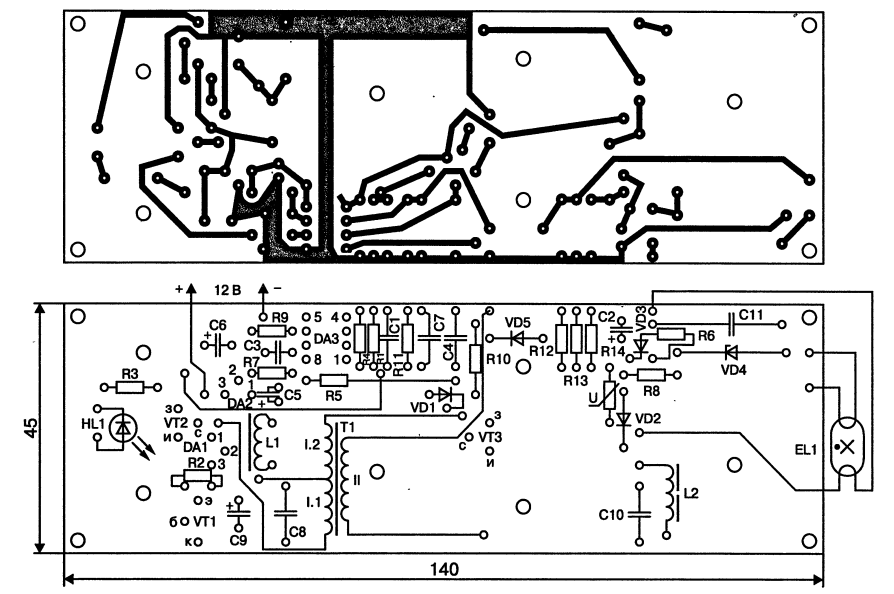

Рис. 3.70. Печатная плата ЭПРА

Трансформатор. Магнитопровод трансформатора Т1 - броневой БЗО из феррита 2000НМ1, собранный без зазора. Обмотку I (две секции по 12 витков) наматывают сложенным вдвое проводом ПЭВ-2 0,74 и надежно изолируют лакотканью от обмотки II, состоящей из 160 витков провода ПЭВ-2 0,35.

Через каждые два слоя обмоток трансформатора Т1 и дросселя L2 также прокладывают изоляцию - слой лакоткани. Конец одной из секций обмотки I трансформатора Т1 соединяют с началом другой ее секции - это средний вывод.

Трансформатор и дроссель L2 крепят к печатной плате винтами М2,5 через центральные отверстия магнитопроводов.

Проверка ЭПРА. При проверке ЭПРА отмечен повышенный нагрев конденсатора С9, поэтому его желательно выбрать с предельной рабочей температурой 105 °С. Конденсаторы СЮ и СИ - пленочные, соответственно К73-17 и К78-2, на указанное на схеме напряжение. Остальные (кроме оксидных) - любые керамические или пленочные. Диоды КД522Б можно заменить 1N4148 или другими маломощными кремниевыми.

Детектор понижения напряжения КР1171СП10 можно заменить другим с меньшим пороговым напряжением. Но вход детектора в этом случае должен быть подключен к аккумуляторной батарее через резистивный делитель напряжения. При подборе замены учтите, что некоторые детекторы (например, МС34064Р) отличаются назначением выводов. Отечественный стабилизатор напряжения КР1157ЕН802 аналогичен импортному 78L08.

Наладка. Налаживание ЭПРА начинают, разорвав цепь питания полевых транзисторов VT2 и VT3, например, не монтируя на плату дроссель L1. Напряжение питания на остальные узлы ЭПРА можно временно подать от какого-либо маломощного источника постоянного напряжения 12 В. Прежде всего, устанавливают (грубо - подбирая конденсатор СЗ, точно - подбирая резистор R7) требуемую частоту тактового генератора fT = 616 кГц, что соответствует выходной частоте в рабочем режиме

616/18 =34,2 (кГц).

Обратите внимание, что коэффициент деления частоты (18) принят вдвое большим коэффициента, указанного в даташите. Дело в том, что в приводимых там табличных значениях этого коэффициента не учтено деление частоты на два в выходном формирователе микросхемы КР1211ЕУ1. Имеется ошибка (лишний ноль после запятой в числителе) и в рекомендуемой этими источниками формуле расчета элементов частотозадающей цепи тактового генератора микросхемы. Правильная формула выглядит так

Ft = 0,7 / R7 СЗ

Установив дроссель L1 на место, подключают ЭПРА с лампой EL1 к аккумуляторной батарее (можно применить герметичную свинцово-кислотную на 12 В емкостью 7 А-ч) через амперметр и измеряют потребляемый ток.

Он должен быть:

  • 1,1 А - в режиме подогрева;
  • 2,5-4 А - приподжиге;
  • 1,7 А - в рабочем режиме.

Амперметр нужен с низким внутренним сопротивлением. Например, при попытке измерить ток мультиметром M-890D после единичной вспышки лампы ЭПРА отключался, так как при повышенном в момент поджига потребляемом токе падение напряжения на измерительном приборе приводило к срабатыванию детектора понижения напряжения.

Совет. Правильность работы защиты от пониженного напряжения желательно проверить, включив последовательно с исправной и заряженной аккумуляторной батареей вспомогательный реостат с максимальным сопротивлением несколько омов. ЭПРА включают при нулевом сопротивлении реостата, а затем, контролируя напряжение питания устройства вольтметром, постепенно, до срабатывания защиты, увеличивают сопротивление. При напряжении 10-10,5 В лампа должна погаснуть, а светодиод HL1 - включиться.

Далее ЭПРА отключают от аккумулятора, извлекают из арматуры лампу EL1 и, вновь подав на ЭПРА номинальное напряжение, немедленно проверяют осциллографом наличие импульсов на стоке (теплоотводе) одного из полевыхтранзисторов. Через 5. с после включения импульсы должны прекратиться. Повторную проверку можно проводить только после саморазрядки конденсатора С2 (на что требуется не менее минуты), либо разрядив этот конденсатор принудительно.

После установки лампы устройство готово к эксплуатации. Этот ЭПРА может работать с любыми люминесцентными лампами мощностью не более 20 Вт, в том числе импортными. Как правило, достаточно изменить индуктивность дросселя L2.

Расчет в Ballast Designer. Чтобы найти требуемое значение, воспользуйтесь программой автоматизированного проектирования Ballast Designer. На первом после ее запуска шаге проектирования укажите питающее напряжение "80 to 140VAC/300VDC".

Этот вариант наиболее близок к режиму работы лампы в нашем ЭПРА. На втором шаге выберите из предлагаемого программой списка лампу используемого типа или ее близкий аналог. Третий шаг - выбор любого из предлагаемых контроллеров, например, IR21571. Интересующие нас параметры от типа контроллера не зависят. Схему включения лампы "Single lamp/current-mode heating" укажите на четвертом шаге, в завершение (пятый шаг) подайте команду "Design Ballast".

Из полученных программой результатов нас интересуют:

  • LRES - индуктивность дросселя;
  • fRES - резонансная частота колебательного контура;
  • fpniN - частота подаваемого на лампу в рабочем режиме напряжения.

Как правило, расчетная емкость конденсатора СИ остается равной 0,01 мкФ, поэтому приходится заменить лишь дроссель L2. Немагнитный зазор между половинами магнитопровода в большинстве случаев можно оставить равным 1 мм, что эквивалентно зазору 2 мм на его центральном стержне. С таким зазором насыщение магнитопровода дросселя даже в момент поджига маловероятно, что связано с повышенным внутренним сопротивлением трансформаторного источника напряжения по сравнению с сетевым полумостовым.

При пересчете ЭПРА на работу с лампой TC-EL мощностью 7 Вт (это наиболее близкий аналог имевшейся лампы F6T5/54) с прежней емкостью конденсатора СИ индуктивность дросселя L2 увеличилась до 3,7 мГн. Расчетное значение рабочей частоты для этой лампы - 34,8 кГц, что всего на 0,6 кГц больше ранее установленной 34,2 кГц. Было решено не менять частотозадающую цепь контроллера, ограничившись заменой дросселя.

На магнитопроводе, аналогичном примененному в трансформаторе Т1, были намотаны 170 витков провода ПЭВ-2 0,35. Измеренная индуктивность дросселя оказалась равной 4,1 мкГн (больше расчетной). Однако до проверки работоспособности ЭПРА было решено дроссель не перематывать. Без каких-либо изменений были оставлены все другие элементы ЭПРА.

Пробное включение. Пробное включение показало эффективный прогрев и уверенный поджиг лампы, четкое срабатывание защиты при имитации неисправностей, а также достаточно хорошее совпадение рабочего режима с номинальным (отклонение - не более 10 %). Потребляемый от аккумуляторной батареи ток - приблизительно 0,7 А, что позволяет оставлять дежурное освещение включенным на всю ночь, не опасаясь полной разрядки батареи.

Плата. Изготовленный ЭПРА размещен в спаянном из фольгированного стеклотекстолита корпусе размерами 155x67,5x40 мм, служащим одновременно подставкой для аккумуляторной батареи.

Автор: Косенко С.И.
