Доработка акустических систем Амфитон 25АС-027

Энциклопедия радиоэлектроники и электротехники / Акустические системы

Комментарии к статье Комментарии к статье

Есть много информации по доработке СССР-кой акустики, но не одной не нашел по доработке Амфитона 25 АС-027. Так как являюсь владельцем данной акустики, хочу поделиться опытом в доработке. В основном идеи были взяты с доработок других АС, подсказок друзей и общению на форумах.

Хотел приобрести эти АС уже давно, но купил только в 2009 году, с рук (за 68 $ по тем курсам). Причина покупки одна – изодинамические ВЧ, но к ним еще можно добавить 50 ГДН и неплохой корпус. При покупке сравнивал с S-90 и S-90D, Амфитон выиграл по НЧ и ВЧ.

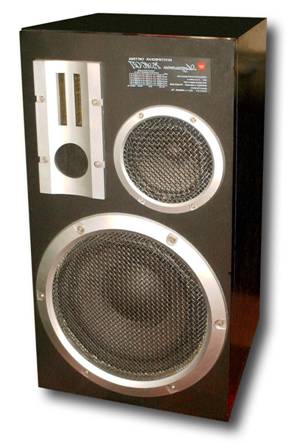

Доработка акустических систем Амфитон 25АС-027 Доработка акустических систем Амфитон 25АС-027

Паспортная информация по данным АС

Диапазон воспроизводимых частот: 25 (-17дБ) – 31500 Гц

Неравномерность АЧХ в диапазоне 100-8000 Гц: ± 4 дБ

Чувствительность: 86 дБ
Полное электрическое сопротивление: 4 Ом Минимальное электрическое сопротивление: 3,2 Ом

Предельная шумовая мощность: 50 Вт Вес: 25 кг

Габариты: (ВхШхГ): 60х32х27 см

Труба фазоинвертора имеет размеры: диаметр 55 мм и длинна 165 мм, частота настройки 25-30 Гц. Внутренний объем АС 41 л. Раздел частот: 500 и 3000 Гц. Динамики: 50 ГДН-3, 20 ГДС-3 и 25 ГДВ-1 (10 ГИ-1-4).

Формы АЧХ звукового давления измеренной по оси, кривая1:

Доработка акустических систем Амфитон 25АС-027

Амплитудно-частотные характеристики гармонических искажений по 2-й и 3-й гармоники представлены на фото, кривые 2 и 3. Гармонические искажения измерены при среднем уровне звукового давления 90 дБ.

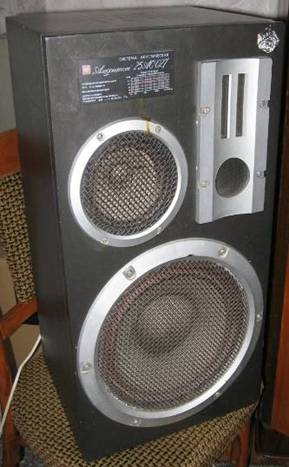

Достались в хорошем состоянии, ни разу не откручивались, только подвес на НЧ рассыпавшийся. Первое прослушивание дома конечно впечатлило.

Источник KENWOOD DP 1060

Доработка акустических систем Амфитон 25АС-027

Усилитель ОДИССЕЙ-У-010

Доработка акустических систем Амфитон 25АС-027

Детальность и утонченность на ВЧ нотах, хороший бас, а вот середина, как и везде – не очень.

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027_Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

Корпус выполнен из ДСП (перед и зад) и фанеры (бока, верх и низ). Толщина стен 18 мм, кроме передней, она 38 мм. В верхней части корпуса расположены две колбасы с ватой. Фильтр собран на металлическом шасси, провода естественно тонкие, клемм нет. На конце фазоинвертора прикреплен на проводе бинт - скорее это борьба против свиста. В целом качество сборки не плохое, но хорошим его не назовешь. Зато появляется поле для доработок.

Ну а теперь к делу. После длительных прогонов на треках установил следующие этапы работы над этими АС:

1. Работа с корпусом

2. Замена СЧ

3. Пересчет фильтра

4. Замена подвеса на НЧ

5. Замена проводки

6. Улучшение внешнего вида и сборка

Хочу предупредить, что моя доработка не есть эталоном или идеалом, это лишь один из возможных примеров доработки данной АС, потому как у каждого вкусы разные. И может быть, кому то моя работа покажется неполной, неправильной или вовсе бессмысленной, ведь делал я для себя и под свой вкус. Поэтому пусть моя работа будет для Вас лишь одним из вариантов в познании акустики.

1. Работа с корпусом

Доработка акустических систем Амфитон 25АС-027

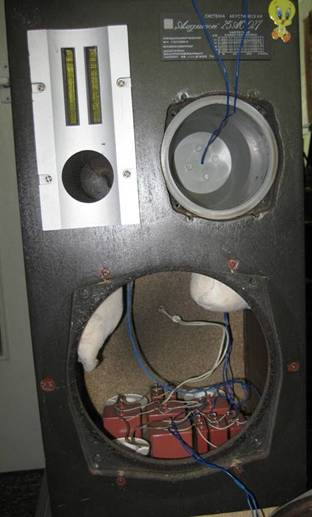

Все разбираем, до последних винтов. Детально процесс описывать не стану, надеюсь, проблем с этим ни у кого не возникнет.

Здесь основная работа заключается в укреплении стен и герметизации швов. Герметизацию швов делал клеем ПВА, ставил АС на угол 45° и заливал шов клеем (в этом удобно пользоваться шприцом), давая ему полностью высохнуть. Просушка одного шва длилась около 1-2 дней, по этому это самый долгий этап в доработке, но результат того стоит. В итоге получил корпус без звуков при ударе, почти как камень.

В одном корпусе я установил 3 распорки. Две на боковые, и одну на перед-зад. Изготовил их с твердого дерева, дуб и акация, туго забил и посадил на ПВА, без вкручивания саморезов и оклеил ватином. Распорки установил после проклейки швов. После установки распорок, кисточкой прошел швы клеем еще раз. Оклеивать весь корпус, каким-либо материалом не стал, считаю лишним. Одиссей не дает сильно ходить НЧ, поэтому гула нет. В итоге получился вот такой корпус изнутри.

Доработка акустических систем Амфитон 25АС-027

Также вырезал подкладки из ДВП, под НЧ, по 2 на каждую. Так как защитная сетка убирается, то между динамиком и накладкой появляется приличное расстояние, чтобы его прикрыть, я выдвинул динамики немного вперед, к тому же прочность не помешает.

Колпак под СЧ динамик, я укоротил по магнит будущего 30 ГДС. Заглушку выполнил из 16 мм ДСП. Сделал из-за того, что своим магнитом он закрывает почти весь объем сзади. Внутри оклеил ватином, вклеил в отверстие, снаружи, в корпусе – войлоком. Трубы фазоинвертора укоротил на 1 см, вклеил в отверстия и внутри корпуса оклеил войлоком.

Сзади на месте бывшего отверстия для кабеля, вырезал отверстие под клемму. Посадил на клей и прижал саморезами.

2. Замена СЧ

Здесь вариантов много. Можно оставить 20 ГДС, сменить его на широкополосник типа 5 ГДШ, или импорт. У меня уже был новый купленный 30 ГДС, с тканевым прорезиненным подвесом. 20 ГДС в моем варианте был с полиуретановым подвесом. Прямое сравнение при прослушивании подтвердило, что 20 ГДС действительно имеет гнусноватый звук. Поэтому замену считаю вполне оправданной, притом, что 30 ГДС имеет такой подвес. ГДШ звучит ярче и красочней, по чувствительности одинаково, звук 30 ГДС могу назвать только более линейным.

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

В итоге звучание изменилось в лучшую сторону. Появилась выразительность и натуральность в звучании. Звук стал динамичней.

Доработка акустических систем Амфитон 25АС-027_Доработка акустических систем Амфитон 25АС-027

3. Пересчет фильтра

Пересчитать фильтр решил из-за того, что раздел СЧ и ВЧ слишком низко, в районе 3000 Гц. С новым фильтром раздел НЧ и СЧ немного поднят, СЧ и ВЧ поднят до 5500 Гц.

Вот схема родного фильтра Амфитона:

Доработка акустических систем Амфитон 25АС-027

Приборов для исследования АЧХ не было, поэтому настраивал на слух. Единственная возможность измерения была в затуханиях фильтра, вот:

Доработка акустических систем Амфитон 25АС-027

Синим, обозначены графики затухания родного фильтра, но без нагрузки динамиков. Красным обозначен мой вариант фильтра, тоже без динамиков. При включении нагрузки (громкоговорителя) затухание фильтров падает, и кривые будут еще круче, плюс также добавляется АЧХ самих динамиков и окончательная АЧХ будет совсем другой, чем эти графики. Поэтому не стоит обращать внимание на слишком ровные спады.

По родному фильтру видно, что раздел НЧ и СЧ около 750 Гц, СЧ и ВЧ – 3700 Гц. По новому (красные графики) НЧ и СЧ - 40 Гц, СЧ и ВЧ – 12000 Гц. При включении всех динамиков, разделы будут другие, АЧХ тем более.

Настройку фильтра проводил в том месте, где будут стоять АС. К каждому динамику подпаял провода, и уже на диване, в нормальной обстановке подбирал детали. Окончательного результата добился месяца через 4, даже когда колонки уже были полностью собраны.

Доработка акустических систем Амфитон 25АС-027

В результате пришел к такому фильтру:

Доработка акустических систем Амфитон 25АС-027

Фазовое соглашение громкоговорителей одинаковое. На НЧ второй порядок, немного меньше номинал, чем был. На СЧ первый порядок, обрезка по низу. Так как 30 ГДС выше нужного не берет (выше 5 кГц), то по верху резать не стал, да и звук так живее. Сопротивление для согласования чувствительности. На ВЧ второй порядок. Все просто и понятно. Катушка на НЧ взята со старого фильтра, с СЧ звена. Катушку на ВЧ я взял с другой АС. Конденсаторы набраны так же со старого фильтра.

Конденсаторы я использовал К73-11 (ВЧ звено) и МБГО (СЧ и НЧ звенья). Также пробовал К73-17, но не понравилось звучание. Все детали приклеены к полу АС.

Доработка акустических систем Амфитон 25АС-027

4. Замена подвеса на НЧ

Старые подвесы просто рассыпались на глазах, особенно на больших громкостях, поэтому ремонт обязателен. Замена вполне проста, старый подвес убираем, новый клеем.

Доработка акустических систем Амфитон 25АС-027

Очищаем старый подвес и все, что от него остается. Я работал растворителем. Особенно аккуратно работал на диффузоре. Колпак и центрирующую шайбу не отклеивал. Даже без подвеса динамик играет как нужно, без трения, но только в таком положении. Результат:

Доработка акустических систем Амфитон 25АС-027

На радиорынке купил новые подвесы, 5$ за пару:

Доработка акустических систем Амфитон 25АС-027

Осторожно! Спиртом и растворителями подвесы не мазать. Клей использовал полимерный. Места склейки на подвесе зачистил наждачной бумагой. Сначала приклеил к диффузору, потом после высыхания - к раме.

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

Для придания приличного вида покрыл канцелярской тушью внешнюю сторону подвижки, в 3 слоя.

Доработка акустических систем Амфитон 25АС-027

5. Замена проводки

Использовал обычный акустический кабель, на НЧ 2,5 мм2, СЧ и ВЧ – 1,5 мм2. Но считаю, что можно ограничится на НЧ – 1,5 мм2 СЧ и ВЧ – 1 мм2. С ним удобней работать будет.

Доработка акустических систем Амфитон 25АС-027

Клеммы поставил обычные:

Доработка акустических систем Амфитон 25АС-027 Доработка акустических систем Амфитон 25АС-027

6. Улучшение внешнего вида и сборка

Здесь идет выравнивание поверхности, с помощью шпаклевки. Шильдики я убрал, и отверстия выровнял. Вот, что получилось:

Доработка акустических систем Амфитон 25АС-027

Накладки на динамики я зачистил мелким наждаком и покрыл черной матовой краской из баллона, в 3 слоя. Самоклейку купил на свой вкус.

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027

Далее я оклеил корпус и приступил к сборке. Вату положил ту, что и была, ничего не добавлял и не отнимал. На фото видны подкладки под НЧ динамики из ДВП. Сетки перед динамиками убрал. Каждый динамик посадил на мягкий оконный утеплитель. Результат:

Доработка акустических систем Амфитон 25АС-027

Доработка акустических систем Амфитон 25АС-027_Доработка акустических систем Амфитон 25АС-027

Образец одного из стыков

Доработка акустических систем Амфитон 25АС-027

Вид сзади, покрасил, так как назад никогда не смотрю, и смысла оклеивать нет.

Доработка акустических систем Амфитон 25АС-027

Лаком не покрывал, головки винтов покрасил черной краской.

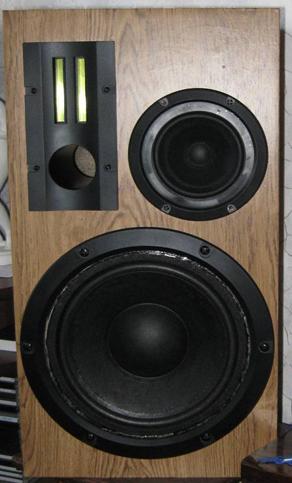

Результат превзошел ожидания. При правильной установке есть полноценный бас до 50 Гц, дальше спад, но до 30 Гц давит еще нормально. Нижний слышимый порог 27 Гц. Звук натуральный, не напрягающий. Плотный бас, выразительная (но не выпирающая середина), легкие и четкие ВЧ ноты. Не буду говорить, насколько они тянут по магазинным ценам акустики, могу сказать только то, что звучат они лучше, чем выглядят.

Если сравнивать со старыми АС, то новый вариант особенно отличается выразительной серединой и легкими, не сипящими ВЧ.

Еще один очень важный момент. Доработка акустики не является полным эффектом в хорошем звуке. Так же очень важен источник, заметная разница между компьютером и нормальным DVD-плеером, не говоря о CD-проигрывателях. Хороший усилитель – большой шаг к хорошему звуку. Ну и правильная установка. Доработка, конечно, изменит звучание, но полноценного эффекта не добиться без хорошего источника, усилителя и правильной установки.

Доработка акустических систем Амфитон 25АС-027

В конце хочу поблагодарить друзей и участников форума "Акустические системы", сайта "Паяльник" cxem.net, которые помогли в создании этого проекта, большое Вам спасибо!!!

Всем удачи в доработке!

С уважением Дмитрий!

Автор: Левенец Дмитрий ( lds 212008); Публикация: cxem.net

Смотрите другие статьи раздела Акустические системы.

Читайте и пишите полезные комментарии к этой статье.

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

журналы Блокнот Радиоаматора (годовые архивы)

журналы Я - электрик (годовые архивы)

книга Задачи по геометрии. Планиметрия. Шарыгин И.Ф., 1982

книга Телевизоры Пензенского радиозавода. Пескин А.Е, 2007

статья Импортные радиоэлементы

статья Что такое радиоактивные осадки?

справочник Вхождение в режим сервиса зарубежных телевизоров. Книга №37

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][;)][roll][oops][cry][up][down][!][?]



Комментарии к статье:

Ed
Очень понравилось всё!

Роман
Сам владелец такой акустики. Сейчас как раз делаю апгрейд на Амфитон 25-027. S-90 уже доработал, но Амфитон по звучанию превосходит в разы. По мне, так ему равных нет!!!

Станислав
Полезная статья, возьму на вооружение.

игорь
всё это красиво! но! 30гдс ваша коперативная собраная на (коленях)качества ни какого параметрам заявленым не сответствует(особенно по чуствительности(это обычная 20гдс1 8 но с увеличеным магнитом) клеймный портал-китайский низкого качества провода тоже не медные -биметал! подвес ППУ на низкочастотнике приклеен неправельно наоборот!(середина звуковой катушке вше середины верхнего фланца магнитной системы)-звука не будет! и ещё куча не компетентности! я сомневаюсь что эти колонки звучат лучше заводских! думаю на порядок хуже!
