Установка "Квадро-эффект"

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Акустические системы

Комментарии к статье Комментарии к статье

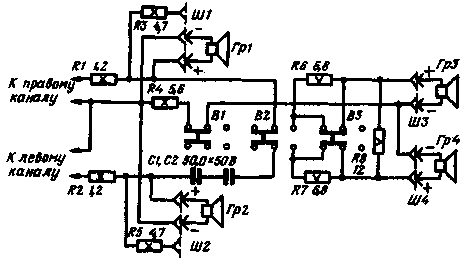

Специалистами Германской Демократической Республики создана установка "Квадроэффект", создающая псевдоквадрафонический эффект звучания. Принципиальная схема установки приведена на рисунке. Основные сигналы излучаются головками Гр1 я Гр2. Разностный сигнал излучается дополнительными головками Гр3 и Гр4, включенными в противофазе. Резисторы R6 и R7 служат для уменьшения уровня сигнала, подаваемого на дополнительные головки.

Установка "Квадро-эффект"

Конденсаторы С1 и С2 .ограничивают полосу частот сигнала. поступающего на дополнительные головки и она составляет 500-5000 (8000) Гц.

Выбор режима работы установки (стереофония или псевдоквадрафония) производится кнопочным переключателем В2. Переключателем В3 изменяют уровень сигнала на дополнительных головках. В левом, по схеме, положении переключателя В1 головки Гр3 и Гр4 кроме разностного сигнала излучают часть основного сигнала, а в правом положении - только разностный сигнал.

Публикация: cxem.net
