www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Эталонные сигналы частоты и времени

Энциклопедия радиоэлектроники и электротехники / Радиолюбителю-конструктору

Комментарии к статье Комментарии к статье

В различных отраслях экономики, в частности в электросвязи, существует широкий круг потребителей, требующих "привязки" (синхронизации) шкал времени с точностью от долей секунды до тысячных долей микросекунды, синхронизации частот генераторов, средств измерений времени и частоты с погрешностью от 10 до 10'13. Руководит системой передачи соответствующих сигналов Государственная служба времени и частоты России, научным центром которой является Институт метрологии времени и пространства, расположенный в п. Менделеево Московской обл. В статье описываются эталонные сигналы времени и частоты, передаваемые по различным каналам электросвязи, рассказывается, какими техническими средствами это осуществляется и как они используются для синхронизации шкал времени и частот генераторов.

Эталонные сигналы частоты и времени (ЭСЧВ) широко применяют в различных структурах телекоммуникаций. Так, при частотном уплотнении каналов связи передача сообщений ведется на одной боковой полосе частот спектра амплитудно-модулированного сигнала с подавлением несущей. Ее независимое восстановление на приемном конце линии требует, чтобы частоты генераторов были синхронизированы с погрешностью не хуже 10-9. Временное уплотнение, как правило, используется при передаче сообщений методом импульсно-кодовой модуляции и позволяет увеличить информационную емкость линии связи в десятки раз. Для предотвращения потерь информации в таких системах нужна точная привязка по времени тактового сигнала, генерируемого на приемной станции, относительно принимаемой импульсной последовательности. Для эффективной работы высокоскоростных систем дальней цифровой связи необходимо, чтобы частоты задающих генераторов в территориальных узлах связи поддерживались с точностью 10 -11.

В телевидении качественное выполнение режиссерского монтажа и микширования зависит от обеспечения синхронности и синфазности сигналов от студийных и внестудийных источников. Чтобы повысить качество телевизионного изображения, требуется формирование высокостабильных сигналов централизованной синхронизации, опорных сигналов цветовых поднесущих, поддержание высокой стабильности частоты возбудителей ТВ передатчиков.

Одно из возможных направлений использования ЭСЧВ - синхронизация таймеров отдельных компьютеров и компьютерных сетей.

Здесь приведено лишь несколько примеров направлений, где необходимо применение эталонных сигналов частоты и времени. Они, в частности, очень важны также для безопасности работы транспорта, особенно авиационного.

Промышленность выпускает широкий ассортимент средств измерений времени и частоты различной точности - от бытовых реле времени и часов до квантовых стандартов частоты. Настройка этих средств в процессе производства, проведение контрольных измерений и оценка их метрологических характеристик требуют использования эталонных средств, в том числе и ЭСЧВ, передаваемых по различным каналам связи.

В настоящее время единство измерений времени и частоты во всем мире обеспечивается в основном с помощью ЭСЧВ, передаваемых через различные средства информации, включающие в себя радиостанции, работающие в диапазонах СДВ, ДВ и KB, - как специализированные, предназначенные только для передачи эталонных сигналов, так и другого назначения (радионавигационные, связные, звукового вещания, телевизионные), передающие ЭСЧВ на вторичной основе, а также глобальные навигационные спутниковые системы ГЛОНАСС (Россия) и GPS (США).

Для многих потребителей, в том числе и радиолюбителей, могут представлять интерес сигналы проверки времени - СПВ ("6 точек"), передаваемые по сети звукового вещания, а также передачи ЭСЧВ через специализированную ДВ радиостанцию РБУ Государственной службы времени и частоты России, работающую с мощностью излучения 10 кВт на частоте 66,(6) кГц, и по первой программе телевидения, содержащие кодированную информацию о текущих значениях времени.

Передаваемые через сеть звукового вещания СПВ несут повышенную информативность за счет сообщений о часе суток. Эти сигналы предназначены для проверки показаний и автоматической синхронизации часов технического и бытового назначения. Они представляют собой группу из шести радиоимпульсов с частотой заполнений 1000 Гц. Первые пять импульсов имеют длительность 100 мс каждый. Длительность шестого импульса изменяется в зависимости от значения часа суток московского времени от 100 мс до 560 мс через 20 мс в соответствии с выражением т=( 100+20h) мс, где h - текущее значение часа. Начало шестого импульса соответствует началу часа. Во втором, третьем, четвертом и пятом радиоимпульсах СПВ дополнительно могут передаваться сигналы в виде синусоидальных колебаний с уровнем на 21 дБ ниже максимального уровня СПВ, предназначенные для автоматического контроля каналов и трактов звукового вещания. Погрешность СПВ по времени не превышает 0,3 с при приеме их на европейской части России и 0,5 с - на остальной части страны.

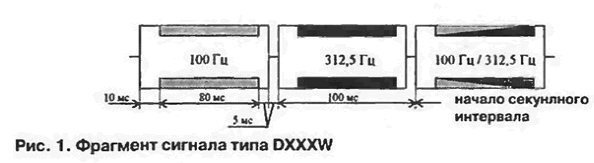

Радиостанция РБУ для передачи времени и частоты, а также кодированной информации использует сигналы типа DXXXW (рис. 1).

Эталонные сигналы частоты и времени

Эти сигналы представляют собой несущие колебания синусоидальной формы с частотой 66,(6) кГц, прерываемые в течение каждых 100 мс на 5 мс. Через каждые 10 мс после прерывания несущие колебания в течение 80 мс подвергаются узкополосной фазовой модуляции синусоидальными сигналами с поднесущими частотами 100 или 312,5 Гц и индексом модуляции 0,698. Фазовая модуляция сигнала осуществляется цифровым способом и таким образом, что среднее значение фазы фазомодулированного сигнала равно фазе несущих колебаний в отсутствие модуляции. Сигналы с поднесущей частотой 312,5 Гц используются для маркирования секундных и минутных меток, а также для маркирования единиц в двоично-десятичном коде при передаче информации о шкалах времени в первом и втором 100 мс интервалах, отсчитываемой от секундной метки (см. ниже). Сигналы с поднесущей частотой 100 Гц используются для маркирования нулей в двоично-десятичном коде при передаче информации и заполнения всех 80 мс интервалов, свободных от передачи какой-либо информации.

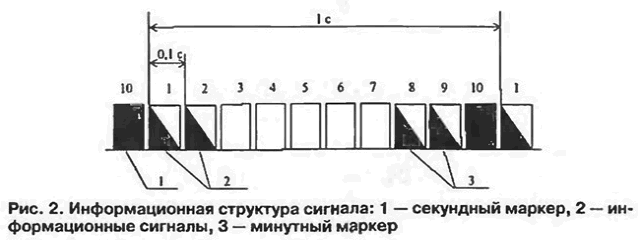

Эталонными сигналами частоты (ЭСЧ) являются непосредственно несущие колебания излучаемого сигнала, среднесуточное значение частоты которых согласуется с размером единицы частоты, воспроизводимым Государственным эталоном времени и частоты с погрешностью не более 2 х 10-12. Как видно из рисунка, огибающая сигнала представляет собой врезки длительностью 5 мс, следующие с частотой 10 Гц. Эти врезки и являются эталонными сигналами времени (ЭСВ). Характерные точки ЭСВ радиостанции РБУ, которыми являются точки перегиба возрастающих фронтов врезок, согласуются с координированной шкалой атомного времени России UTS(SU) с погрешностью, не превышающей 10 мкс. При этом секундной меткой в сигнале является та врезка, которой предшествует интервал длительностью 80 мс, маркированный поднесущей 312,5 Гц (рис. 1). Минутные метки идентифицируются дополнительным маркированием поднесущей 312,5 Гц двух 80 мс интервалов, предшествующих секундному маркеру Информационная структура сигнала представлена на рис. 2.

Эталонные сигналы частоты и времени

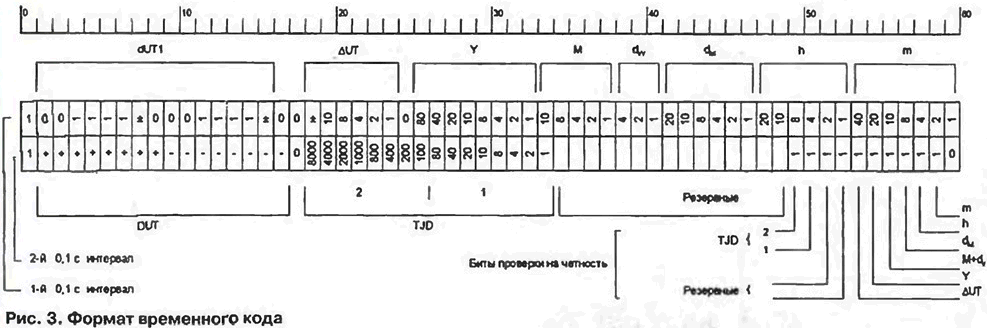

Временной код, передаваемый в составе ЭСЧВ, построен на базе двух типов кодов: позиционно-единичного - для передачи значений разности шкал всемирного и всемирного координированного времени UT1-UTC и двоичнодесятичного с проверкой на четность - для передачи остальной информации. Элементы кода передаются каждую секунду с помощью модуляции несущих колебаний в первом и втором 100 мс интервалах, отсчитываемых от секундной метки.

Полный формат временного кода содержит 120 элементов (60 элементов в первом 100 мс интервале и 60 элементов во втором) и передается с циклом 1 мин. Начало минутного цикла (минутная метка) идентифицируется дополнительным маркированием восьмого и девятого 100 мс интервалов. Формат временного кода и содержание передаваемой информации представлены графически на рис. 3.

Эталонные сигналы частоты и времени

(нажмите для увеличения)

Информация о текущих значениях времени суток представлена в часах (h) и минутах (m), передаваемых в шкале московского времени с поправкой UT относительно всемирного времени, которая равна 3 ч в период действия "зимнего" времени и 4 ч - в период действия "летнего" времени. Информация о календарных датах включает: значение года текущего столетия (Y), значение месяца текущего года (М), значение дня месяца (dm) и значение порядкового номера дня недели (dm). Информация о дате по юлианскому календарю включает укороченную дату (TJD), представляющую собой четыре младших разряда числового значения модифицированной юлианской даты (юлианская дата - это число суток, непрерывно отсчитываемое от 12 ч всемирного времени 1 января 4713 г. до н. э.).

ЭСЧВ, излучаемые радиостанцией РБУ, обеспечивают сличение высокостабильных генераторов (квантовых стандартов частоты, кварцевых генераторов) на расстояниях до 3000 км с погрешностью (1...50)x10-12 за сутки и синхронизацию часов на расстояниях до 1000 км с погрешностью до 0,03...2 мс в зависимости от условий приема ЭСЧВ и используемой приемокомларирующей аппаратуры.

Для обеспечения более точных измерений времени и частоты используются ЭСЧВ, передаваемые по наземным и спутниковым каналам телевидения в составе телевизионных сигналов. ЭСЧВ содержат ЭСЧ, ЭСВ и кодовые сигналы текущих значений времени. Эти сигналы передаются в шестой строке каждого нечетного поля. Форма сигналов и их расположение в шестой строке показаны на рис. 4.

Эталонные сигналы частоты и времени

Размах вводимых сигналов составляет G,35±0,05 от размаха полного видеосигнала. Шестая строка разделена на три интервала, и в каждом передается свой вид сигналов. Для передачи ЭСЧ используется I интервал длительностью 15 мкс. ЭСЧ передаются в виде пакетов, состоящих из 15 периодов колебаний с частотой 1 МГц, которые в пакете всегда начинаются с положительной полуволны. Относительная суточная погрешность ЭСЧ в г. Москве не превышает 2 · 10-12.

Для передачи ЭСВ предназначен II интервал длительностью 12 мкс. Информацию о шкале времени несет характерная точка, соответствующая середине фронта ЭСВ. временное положение которой согласуется со шкалой UTC(SU) с погрешностью не более 0,5 мкс. Частота повторения ЭСВ - 1 Гц, длительность возрастающего фронта -20 нс.

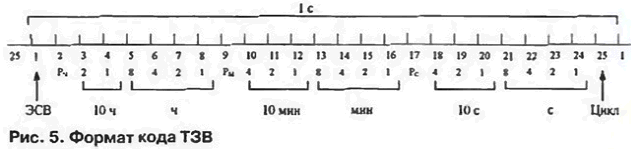

Для передачи кодированной информации о текущих значениях времени - ТЗВ (ч, мин, с) предназначен III интервал длительностью 15 мкс. Информация о ТЗВ передается с помощью двоично-десятичного кода (рис. 5) в течение 24 кадров (полный цикл - 25 кадров за 1 с) с помощью радиоимпульсов различной частоты. Частота сигнала, соответствующего лог. 1 кода, равна 1,66 МГц, лог. 0 соответствует частота 2,5 МГц, а в качестве маркера сигнала конца цикла используется радиоимпульс с частотой 1 МГц в 25-м кадре. Для повышения помехоустойчивости в код ТЗВ введены проверочные разряды на четность Рс, Рмин и Рч. Код ТЗВ передается с циклом 1 с непрерывно в течение всего времени передач.

Эталонные сигналы частоты и времени

Центральный пункт формирования и ввода ЭСЧВ в шестую строку телевизионных сигналов первого канала ОРТ и его дублей, передаваемых по спутниковым каналам "Орбита 2, 3, 4", находится на техническом телевизионном центре (Москва, Останкино). В зависимости от используемых методов и средств погрешность синхронизации часов от телевизионных ЭСЧВ составляет от 0,02 до 10 мкс, погрешность сличений по частоте - (1...10)х10-12 за сутки.

Для информирования потребителей ЭСЧВ Государственной службой времени и частоты России (ГСВЧ) выпускается и рассылается по запросам ряд специальных бюллетеней.

Как видно из вышеизложенного, ЭСЧВ того или иного типа, содержащие кодированную информацию о времени и дате, доступны практически на всей территории России. Это открывает перед потребителями широкое поле деятельности в разработке бытовых радиочасов, а также устройств, позволяющих осуществить часофикацию предприятий и городов, синхронизацию таймеров компьютерных сетей, автоматизацию измерений с высокой точностью и надежностью. Это тем более актуально, так как промышленность в настоящее время выпускает очень небольшой спектр аппаратуры, использующей ЭСЧВ, а потребность в ней велика.

Промышленность освоила выпуск двух типов электронных часов, в которых текущие значения времени корректируются по СПВ "6 точек", передаваемым по сетям проводного вещания (радиотрансляции), и радиостанциями радиовещательных программ "Маяк" и "Радио-1": 1 - приемник сигналов проверки времени (ПСПВ-1); 2 - измеритель текущих значений времени и частоты электросети (ИВЧ-1).

Приемник ПСПВ-1 выполнен в виде платы, вставляемой в свободный слот персонального компьютера PC/AT. и применяется для синхронизации или "временной привязки" таймеров компьютеров и регистрации в нем времени и даты того или иного события.

ПСПВ-1 рассчитан на прием сигналов УКВ радиостанций, хранение и выдачу информации о текущих значениях времени суток (ч, мин, с) и дате (год, месяц, день), выделение СПВ, автоматическую коррекцию (установку) ТЗВ, вывод информации о времени и дате от таймера приемника на монитор и на шину персонального компьютера ISA, ввод информации о времени и дате от таймера приемника в системный таймер компьютера (ручной или автоматический по СПВ "6 точек"), вывод на экран монитора информации о времени на таймере приемника и системного таймера компьютера и разности между ними. Погрешность установки времени в таймере компьютера относительно середины фронта шестого сигнала СПВ "6 точек" при коррекции не превышает 0,1 с.

Измеритель ИВЧ-1 выполнен в виде микропроцессорного модуля и предназначен для измерения (хранения) и выдачи информации о текущих значениях времени, дате и частоте промышленной электросети с последующей передачей данных измерения через порт RS-232 в персональный компьютер. Этот прибор обеспечивает измерение частоты электросети, установку, хранение, индикацию на табло и выдачу информации о текущих значениях времени суток (ч, мин, с) и дате (год. месяц, день), выделение СПВ, автоматическую коррекцию текущих значений времени суток в таймере ИВЧ-1. вывод информации о времени, дате и частоте сети через порт RS-232. В ИВЧ-1 индицируются исправность цепей питания, аварийная ситуация, правильность приема СПВ. Погрешность хранения времени при ежечасной коррекции по СПВ - ±20 мс, при отсутствии коррекции - ±2 с/сутки.

Промышленностью выпускается также СИНХРОНОМЕТР ЧК7-50, предназначенный для синхронизации или "временной привязки" шкал времени, определения текущих значений времени суток (ч, мин. с) и даты (год. месяц, день), фиксации моментов совершения событий по эталонным сигналам частоты и времени, передаваемым радиостанцией РБУ, передачи информации через интерфейс IEC 625.

СИНХРОНОМЕТР ЧК7-50 может использоваться в метрологии, астрономии, геофизике, энергетике и т. д. Погрешность автоматической синхронизации шкалы времени - не более 20 мкс. чувствительность приемника - не хуже 2 мкВ.

Авторы: В.Борисочкин, С.Каган, Г.Черенков, п.Менделеева Московской обл.
