www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Редактор растровых шрифтов для графических ЖКИ

Энциклопедия радиоэлектроники и электротехники / Радиолюбителю-конструктору

Комментарии к статье Комментарии к статье

Автор предлагает компьютерную программу собственной разработки, предназначенную для создания и редактирования шрифтов для распространенных сегодня графических ЖКИ.

В последние годы радиолюбители все чаще используют в своих разработках для отображения информации графические ЖКИ. Особенность большинства таких приборов - наличие частично или полностью загружаемого внешним управляющим устройством знакогенератора либо полное отсутствие такового. В первом случае при инициализации индикатора требуется загрузка шрифта (набора образов символов) в память знакогенератора. Чтобы вывести символ на экран, программа передает в контроллер ЖКИ только его код (адрес в знакогенераторе), а отображение символа на экране обеспечивает контроллер ЖКИ. Во втором случае все операции, необходимые для изображения символа на экране, выполняет программа управляющего устройства. Зачастую готовые процедуры имеются в библиотеках систем разработки программ.

Но в обоих случаях необходимы внешние шрифты. С одной стороны, это хорошо, так как дает возможность использовать наборы символов, наиболее подходящие для решения конкретных задач. Однако нужные шрифты приходится либо искать, либо создавать самостоятельно. Нельзя сказать, что файлы шрифтов для графических ЖКИ редкость. Их легко найти в Интернете, но далеко не всегда найденный шрифт может быть использован.

Дело в том, что различные контроллеры ЖКИ по-разному разворачивают образ символа в матрице знакоместа. Например, контроллер KS0107 (KS0108) индикатора WG12864 разворачивает байты образа вертикально, как показано на рис. 1, а контроллер RA6963 индикатора WG240128 - горизонтально (рис. 2). В первом случае символ R должен быть описан последовательностью байтов 00H, 00H, 00H, 7FH, 09H, 19H, 29H, 49H, во втором - 1EH, 11H, 11H, 1EH, 14H, 12H, 11H, 00H. Следовательно, шрифт, подготовленный для ЖКИ с горизонтальной разверткой байтов образов символов, будет некорректно отображен на индикаторах с вертикальной разверткой, и наоборот.

Редактор растровых шрифтов для графических ЖКИ

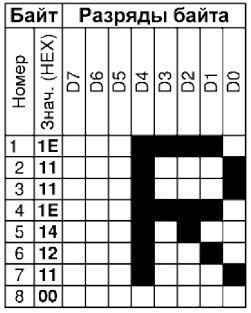

Рис. 1. Образ символа в матрице знакоместа

Редактор растровых шрифтов для графических ЖКИ
Рис. 2. Образ символа в матрице знакоместа

С точки зрения программирования шрифт представляет собой массив констант. При разработке программ, выводящих информацию на ЖКИ, используют различные языки программирования с разными правилами описания таких массивов. Например, на языке ассемблера константы задают директивами db (define byte), а на языке BASIC - операторами Data. На языке C массив констант можно задать просто набором их значений. Представление шестнадцатеричных чисел тоже различно. В разных языках программирования используются, например, форматы 0xNN, &hNN, $NN, NNH, где NN - шестнадцатеричные цифры.

Учитывая сказанное, можно сделать вывод, что поиск файла с подходящим готовым шрифтом дело непростое, а если учитывать возможную необходимость иметь в нем какие-либо специфические символы, задача зачастую становится и вовсе неразрешимой. В таких случаях приходится корректировать найденный где-либо шрифт либо разрабатывать новый "с нуля". Это удобно делать с помощью специализированных программ - так называемых редакторов шрифта.

Такие редакторы можно найти в Интернете. Их (по крайней мере, тех, с которыми имел дело автор) основной недостаток - узконаправленность. Создается впечатление, что программа разработана энтузиастом для решения своей конкретной задачи. Например, одна программа создает выходной файл в формате, который понятен единственному компилятору языка программирования, другая создает образы символов, пригодные только для ЖКИ определенного типа. Поэтому создать нужный шрифт с их помощью либо вовсе не удается, либо выходной файл приходится корректировать, например, с помощью текстового редактора, что занимает много времени и редко обходится без ошибок. Возможности этих программ по редактированию шрифтов, созданных другими редакторами, зачастую весьма ограничены.

Предлагаемая программа CG-Edit разработанаавтором как более универсальный инструмент. Она позволяет разрабатывать новые и корректировать ранее созданные (в том числе "чужие") шрифты в наиболее употребительных в радиолюбительской практике форматах.

Допустимы следующие размеры знакомест (первый сомножитель - число пикселов по горизонтали, второй - по вертикали): 6x8, 8x8, 12x16, 16x16, 16x24, 24x16, 24x24. Можно разрабатывать и редактировать шрифты как в позитивном, так и в негативном изображении, а также изменять направление развертки байта в знакоместе с вертикального на горизонтальное, и наоборот. Выходная информация может быть оптимизирована для использования в программах на языке ассемблера, на различных версиях языков BASIC и С.

Программа предназначена для персональных компьютеров, работающих под управлением 32- и 64-разрядных версий ОС Windows. Она состоит из единственного исполняемого файла CG-Edit.exe и не требует установки, проста в использовании, имеет интуитивно понятный пользовательский интерфейс.

После запуска программы на экране компьютера будет открыто окно, показанное на рис. 3. В его левой верхней части находится область выбора редактируемого символа в виде таблицы, в ячейках которой размещены символы кодовой страницы Windows-1251. Отображены только символы с кодами 20Н-0FFH, область управляющих кодов 0H-1FH отсутствует, поскольку они не имеют графических эквивалентов. Все основные символы латиницы, кириллицы и цифры находятся за пределами области кодов 7FH-0BFH, поэтому эту область удобно использовать для создания любых нужных для решаемой задачи символов взамен имеющихся там согласно кодовой странице Windows-1251.

Редактор растровых шрифтов для графических ЖКИ

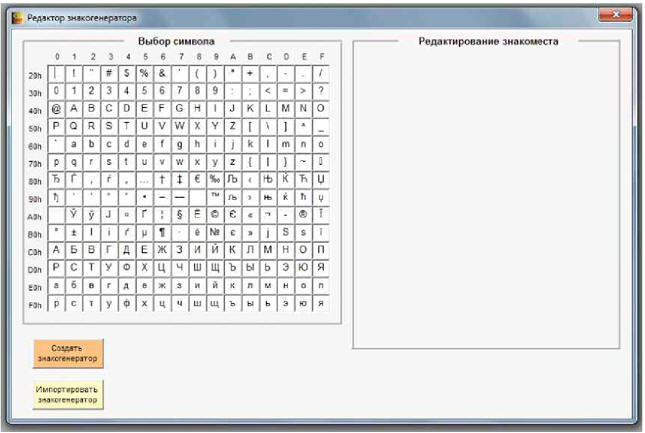

Рис. 3. Окно программы на экране компьютера

В правой части окна находится область редактирования, в которую будет выведено знакоместо с требуемым символом, пока эта область пуста. Слева внизу размещены экранные кнопки "Создать знакогенератор" и "Импортировать знакогенератор". Первая из них переводит программу в режим создания нового знакогенератора. При этом открывается окно ввода параметров создаваемого шрифта, в котором необходимо выбрать из списка размер знакоместа и направление развертки байта в нем.

Необходимо заметить, что для знакомест не всех размеров допустимы оба направления развертки байтов. Дело в том, что программа ориентирована на максимальную плотность упаковки информации. Ведь основные "потребители" создаваемых с ее помощью шрифтов - микроконтроллерные устройства, имеющие относительно небольшой объем памяти.

На рис. 4 видно, что при горизонтальной развертке байта в знакоместе размерами 6x8 пкс полезно используются лишь шесть разрядов, а два разряда остаются лишними. Всего образ символа занимает восемь байтов. При вертикальной развертке (рис. 5) каждый столбец знакоместа занимает байт полностью, поэтому для образа символа требуется всего шесть байтов. Разница в два байта на каждый символ шрифта довольно существенна, поэтому во всех знакоместах, где число столбцов не кратно восьми, разрешена только вертикальная развертка.

Редактор растровых шрифтов для графических ЖКИ
Рис. 4. Горизонтальная развертка байта в знакоместе размерами 6x8 пкс

Редактор растровых шрифтов для графических ЖКИ
Рис. 5. Вертикальная развертка байта в знакоместе размерами 6x8 пкс

Выбрав параметры шрифта, нажимают на экранную кнопку "Создать". Этим закрывают окно ввода параметров, а основное окно приобретает вид, представленный на рис. 6.

Редактор растровых шрифтов для графических ЖКИ

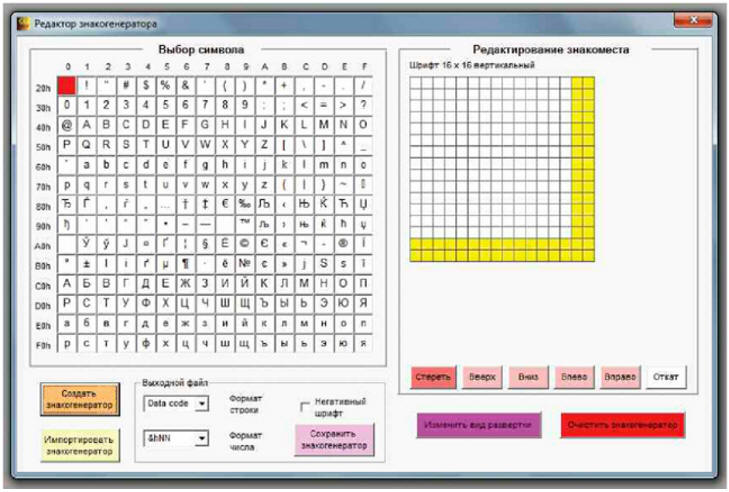

Рис. 6. Вид окна компьютерной программы

Программа создает в ОЗУ компьютера пустой образ знакогенератора. Он будет оставаться пустым до загрузки в него какого-либо шрифта из имеющегося файла нажатием на экранную кнопку "Импортировать знакогенератор" либо до создания собственных символов после нажатия на экранную кнопку "Создать знакогенератор". Символы в поле "Выбор символа" не отображают фактическое содержимое образа знакогенератора. Они всегда остаются неизменными и служат лишь для ориентировки. В области редактирования программа выводит изображение знакоместа выбранного размера.

Символ создаваемого или редактируемого знакогенератора, ячейка которого выбрана в таблице "Выбор символа" (она выделена в ней красным фоном), отображается в поле "Редактируемое знакоместо". Первоначально - это символ с кодом 20Н. Для перехода к другому символу нужно щелкнуть по соответствующей ему ячейке таблицы левой кнопкой мыши. Надпись выше знакоместа характеризует параметры создаваемого шрифта.

Редактируют содержимое знакоместа щелчками по его пикселам левой кнопкой мыши. Каждый такой щелчок изменяет состояние пиксела на противоположное. В нижней части поля редактирования находятся четыре экранные кнопки группового управления пикселами. Нажатие на одну из них сдвигает содержимое знакоместа на пиксел вверх, вниз, влево или вправо в его пределах. Нажатие на экранную кнопку "Стереть" полностью очищает знакоместо, а нажатие на кнопку "Откат" восстанавливает исходное начертание редактируемого символа. Ввиду того что операции стирания и отката безвозвратно удаляют результаты редактирования символа, перед их выполнением программа выдает соответствующие предупреждающие сообщения.

Нижняя строка и правый столбец знакоместа выделены желтым фоном. Это напоминает, что включенные пикселы в них нежелательны, так как эти области служат разделителями соседних символов на экране ЖКИ. Однако понятие "нежелательно" не означает запрета. Включить пиксел можно, что и приходится делать, создавая такие символы, как "Д" или "Щ". При работе со знакоместами большого размера желтым фоном выделены две нижние строки и два крайних правых столбца, так как для хорошего восприятия больших символов целесообразно иметь между ними увеличенные промежутки.

Ниже области редактирования находятся две экранные кнопки, с помощью которых можно либо полностью очистить знакогенератор, либо перекодировать его, изменив направление развертки байтов в знакоместе. При попытке удалить шрифт, в котором имеются несохраненные изменения, программа выдаст предупреждающее сообщение.

Допускаются произвольный порядок выбора символов и их многократное повторное редактирование. После первого же изменения состояния любого пиксела символ в соответствующей ячейке выбора будет выделен полужирным шрифтом увеличенного размера. Это показывает, что он подвергался редактированию. Все, что отображается в окне программы в процессе редактирования, показано на рис. 7. Видно, что символы "3" и "Щ" уже редактировались, сейчас редактируется символ "Щ", причем его "хвостик" находится в нежелательной зоне.

Редактор растровых шрифтов для графических ЖКИ

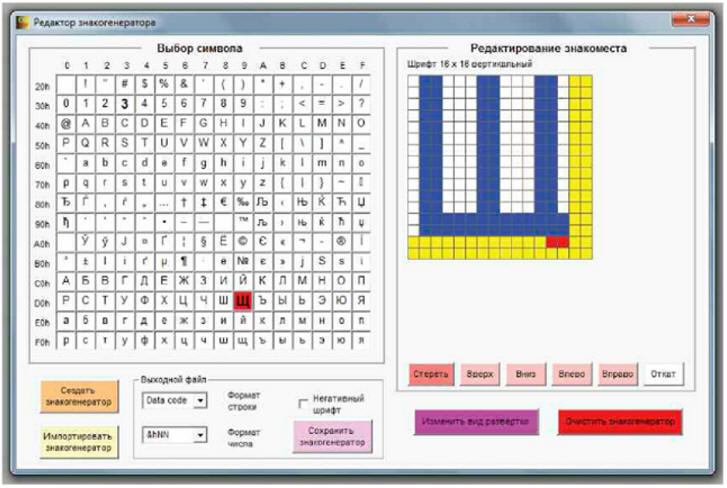

Рис. 7. Окно программы в процессе редактирования

При необходимости можно в любой момент изменить развертку байтов в знакоместе с вертикальной на горизонтальную, и наоборот. Для этого следует нажать на экранную кнопку "Изменить вид развертки". Операция действует одновременно на все символы знакогенератора. После ее выполнения на экран будет выведено соответствующее сообщение и изменены параметры шрифта, выведенные над знакоместом. Изменить направление развертки невозможно, если это приводит к увеличению объема образа шрифта.

Несколько слов о работе с негативными шрифтами. Само понятие негативного шрифта уже стало атавизмом, так как многие современные контроллеры ЖКИ умеют инвертировать изображение самостоятельно. Тем не менее возможность создания и редактирования негативных шрифтов в программе имеется. Никаких отличий от работы с позитивным шрифтом нет. Символы в любом случае выглядят на экране компьютера позитивными. Превращение их образов в негативные происходит в процессе записи созданного шрифта на диск компьютера. Забегая вперед, отметим, что при загрузке для редактирования файла, содержащего негативный шрифт, информация заносится в образ знакогенератора в памяти компьютера в инвертированном (позитивном) виде и инвертируется еще раз при записи на диск.

После установки параметров шрифта в окне программы появляется еще одна панель, озаглавленная "Выходной файл". В ней расположены управляющие элементы, позволяющие записать на диск файл знакогенератора в необходимом формате.

В выпадающем списке "Формат строки" (рис. 8) выбирают структуру строки в выходном текстовом файле. Последовательности шестнадцатеричных чисел, разделенных запятыми, может предшествовать ключевое слово "Data" или ".Db" либо оно может отсутствовать.

Редактор растровых шрифтов для графических ЖКИ
Рис. 8. Выпадающий список "Формат строки"

В выпадающем списке "Формат числа" (рис. 9) выбирают способ представления шестнадцатеричного числа. К двум шестнадцатеричным цифрам NN может быть добавлен один из имеющихся в списке префиксов либо суффикс "h".

Редактор растровых шрифтов для графических ЖКИ
Рис. 9. Выпадающий список "Формат числа"

Отметив пункт "Негативный шрифт", можно создать файл с таким шрифтом.

Для записи файла на диск компьютера необходимо нажать на экранную кнопку "Сохранить знакогенератор". Путь к нему указывают в стандартном диалоге Windows. По умолчанию для файла предлагается имя FontXXxYYmn.fnt, где XXxYY - формат знакоместа; m - символ "v" или "h", означающий соответственно вертикальную или горизонтальную развертку байта; n - символ "p" или "n", обозначающий соответственно позитивное или негативное изображение символов; fnt - расширение имени.

Имя файла можно модифицировать, добавляя в начале или конце допустимые символы. Однако разрушать конструкцию "FontXXxYYmn" не рекомендуется. По ней программа распознает параметры "своего" шрифта при его загрузке. В противном случае программа сочтет файл "чужим" и потребует ручного ввода параметров.

При необходимости отредактировать готовый файл знакогенератора в окне, изображенном на рис. 3, нажимают на экранную кнопку "Импортировать знакогенератор". Будет открыт стандартный диалог загрузки файлов Windows, в котором следует выбрать файл, подлежащий редактированию. Процесс загрузки этого файла различен в зависимости от его формата.

Файл, созданный с помощью рассматриваемого редактора, загружается в него без вмешательства пользователя. Вся необходимая информация о параметрах шрифта имеется в имени файла, конечно, если в нем сохранена конструкция, описанная выше.

Если же имя файла не содержит требуемой для идентификации информации, программа предложит ввести ее вручную и откроет окно, в котором необходимо указать размер знакоместа, направление развертки байтов, позитивный или негативный шрифт находится в файле. Поэтому перед редактированием "чужого" файла следует получить представление об этих параметрах.

Если параметры указаны правильно, то "чужой" шрифт с высокой вероятностью будет загружен успешно. Алгоритм чтения содержащейся в файле информации "понимает" как десятичные, так и шестнадцатеричные числа в различных представлениях, извлекает полезную информацию из операторов Data и .Db, игнорирует комментарии. Пожалуй, единственное, что может стать препятствием для правильной загрузки - наличие в файле какой-либо дополнительной информации в незакомментированном виде.

Процесс редактирования загруженного шрифта ничем не отличается от процесса создания нового. Последним этапом будет сохранение сделанной работы в файле, который станет для программы "своим".

Файл программы-редактора: ftp://ftp.radio.ru/pub/2016/03/CG-Edit.zip.

Автор: А. Савченко
