Высокодобротный режекторный фильтр на транзисторах
Рис. 1. Схема узкополосного режекторного фильтра на частоту 6,5 МГц

Составим уравнения Кирхгофа для схемы фильтра и решим ее.

restart: with(MSpice): Devices:=[Oдинаковые,[BJT,DC1,2]]:

ESolve(Q,`BJT-PSpiceFiles/SCHEMATIC1/SCHEMATIC1.net`):

Высокодобротный режекторный фильтр на транзисторах

`DC1 модель BJT транзистора`

`Cистема Кирхгофа-Лапласа`

-V6/R7+(V4-V6)/`Rэб`-(V6-VOUT)/R6 = 0

(V4-V1)/R3+(V2-V1)*s*C2-(V1-`Vвх`)*s*C1 = 0

(`Vвх`-V3)/R1-(V3-V2)/R2-(V3-V4)*s*C3 = 0

(VOUT-V5)/`Rэб`-(V5-VB1)/R5-(V5-V2)*s*C4 = 0

(V5-V2)*s*C4+(V3-V2)/R2-(V2-V1)*s*C2 = 0

(V6-VOUT)/R6+(V5-VOUT)*beta/`Rэб`-(VOUT-V5)/`Rэб` = 0

-V4/R4+(V3-V4)*s*C3-(V4-V1)/R3+(V6-V4)*beta/`Rэб`-(V4-V6)/`Rэб` = 0

Решения

{V2, V5, V6, V1, V3, VOUT, V4}

>MSpice v8.43: pspicelib.narod.ru

>Заданы узлы: {VINP, V12V} Источники: [Vвх, VB1, Jэ]

>Решения V_NET: [V2, V5, V6, V1, V3, VOUT, V4]

>J_NET: [Je, JVвх, JRэб, JVB1, JR5, JC4, JR4, JR1, JC1, JR6, JR2, JR7, JR3, JC2, JC3, JFт, JJэ, Jk, JT]

Найдем передаточную функцию фильтра. Для упрощения формул учтем, что для фильтра с мостом Вина должны выполняться следующие соотношения:

C1:=C: C2:=C: C3:=2*C: R1:=R: R2:=R: R3:=R/2:

VB1:=0: # при линейных моделях ПП

H:=simplify(VOUT/Vвх);

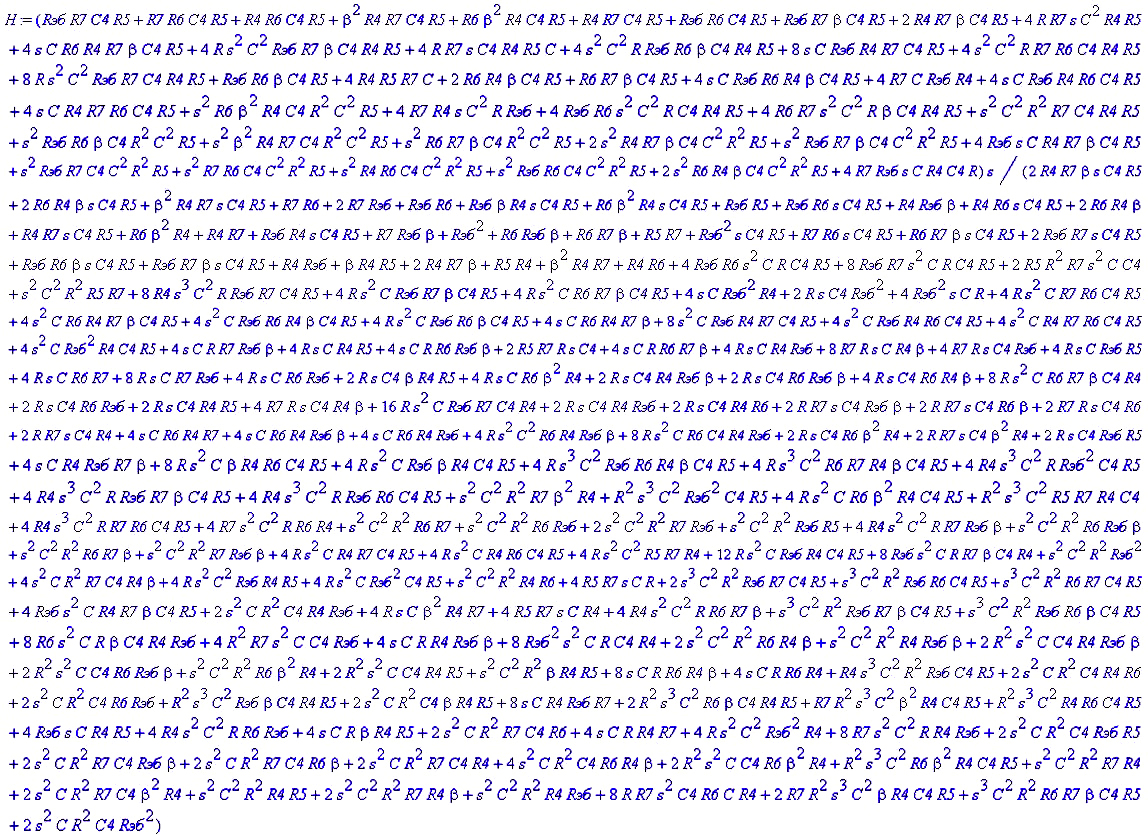

(нажмите для увеличения)

С такой формулой работать трудно!!! Тогда предположим, что beta= oo, C4=oo, R5=oo . Конечно, считать, что транзистор имеет бесконечной усиление, несколько грубовато, но для схемы эмитерного повторителя вполне уместно. Это позволяет получить простые формулы для предварительного расчета. Точные формулы с помощью Maple получить можно, но они будут очень сложными для оценки параметров фильтра (формулы займут несколько страниц). При настройке параметры схемы (добротность) легко скорректировать подбором резистора R6. Выполнив предельный переход, получим более простое выражение для операторного коэффициена передачи (1), более пригодного для анализа.

beta:=x: C4:=x: R5:=x:

H:=collect(limit(H,x=infinity),s): 'H'=%, ` (1)`;

H = ((C^2*R^2*R6+C^2*R^2*R7)*s^2+R6+R7)/((C^2*R^2*R6+C^2*R^2*R7)*s^2+4*s*C*R*R6+R6+R7), ` (1)`

Теперь найдем коэффициент передачи в частотной области, K=K(f), выполнив подстановку s=I*2*Pi*f .

Здесь I - мнимая единица, f - частота [Гц].

K:=simplify(subs(s=I*2*Pi*f,H)): 'K(f)'=%, ` (2)`;

K(f) = (4*Pi^2*f^2*C^2*R^2*R6+4*Pi^2*f^2*C^2*R^2*R7-R6-R7)/(4*Pi^2*f^2*C^2*R^2*R6+4*Pi^2*f^2*C^2*R^2*R7-8*I*Pi*f*C*R*R6-R6-R7), ` (2)`

Найдем частоту режекции (3).

Fp=I*solve(diff(K,f)=0,f)[2]: print(%,` (3)`);

Fp = 1/(2*Pi*C*R), ` (3)`

Частоту режекции удобно подстраивать выбором резистора R=R1=R2=2*R3.

R:=solve(%,R): print('R'=R,` (4)`);

R = 1/(2*Fp*Pi*C), ` (4)`

Полоса режекции по уровню 3 дБ

F_3dB:=solve(evalc(abs(K))=subs(f=0,K)/sqrt(2),f):

П:=simplify(F_3dB[4]-F_3dB[2]):

print('П'=П,` (5)`);

`П` = -4*R6*Fp/(R6+R7), ` (5)`

Добротность определяется как Q=Fp/П, отсюда

Q:=Fp/П: 'Q'=Q,` (6)`;

Q = -1/4/R6*(R6+R7), ` (6)`

Выразим передаточную функцию через характерестические параметры фильтра, выполнив подстановки R7=4*Qp*R6-R6, C=1/(2*Pi*R*Fp).

Получается очень удобная формула (7), позволяющая получить требуемую режекторную передаточную функцию по Лапласу, ни чего не зная об устройстве фильтра. Здесь Hp(s) - режекторная операторная передаточная функция, Fp - частота режекции, Qp - добротность режектора.

Hp:=simplify(subs(R7=4*Qp*R6-R6,C=1/(2*Pi*R*Fp),H)): 'Hp(s)'=Hp;

Hp(s) = Qp*(s^2+4*Fp^2*Pi^2)/(Qp*s^2+2*s*Fp*Pi+4*Qp*Fp^2*Pi^2)

Теперь найдем модуль режекторной функции в частотной области (8).

abs(Kp(f)) = simplify(expand(AVM(Hp,f)),'symbolic'), ` (8)`:

abs(Kp(f)) = Qp*(f^2-Fp^2)/collect(Qp^2*f^4-2*Qp^2*f^2*Fp^2+Qp^2*Fp^4+Fp^2*f^2,f)^(1/2), ` (8)`:

abs(Kp(f)) = Qp*(f^2-Fp^2)/(Qp^2*f^4+collect(-2*Qp^2*Fp^2+Fp^2,Fp)*f^2+Qp^2*Fp^4)^(1/2), ` (8)`;

Kp:=Qp*(f^2-Fp^2)/collect(Qp^2*f^4-2*Qp^2*f^2*Fp^2+Qp^2*Fp^4+Fp^2*f^2,f)^(1/2):

abs(Kp(f)) = Qp*(f^2-Fp^2)/(Qp^2*f^4+(-2*Qp^2+1)*Fp^2*f^2+Qp^2*Fp^4)^(1/2), ` (8)`

 Мы получили очень удобную формулу (8) для синтеза режекторной передаточной функции через характеристические параметры фильтра. Уе можно использовать для цифровых прототипов, при программировании фильтров на микроконтроллерах.

Пример расчета

Пусть нам требуется фильтр, обеспечивающий режекцию спектра звукового сигнала телевизионного вещания с центральной частотой Fp=6,5 МГц в полосе П=1МГц. Выберем С=51 пФ и, последовательно пользуясь формулами (4) и (6), рассчитаем остальные компоненты.

Fp:=6.5e6: П:=1e6: C := 51e-12;

C := .51e-10

Digits:=5: Q:='Fp/П'=Fp/П; Q:=Fp/П:

Q := Fp/`П` = 6.5000

R:='1/(2*Pi*Fp*C)'=evalf(1/(2*Pi*Fp*C)); R:=rhs(%):

R := 1/(2*Fp*Pi*C) = 480.14

Известно, что усилительные свойства транзистора зависить от тока эмитера.

В схеме эмитерного повторителя величина эмитерного резистора 1 кОм, обеспечит рабочий ток транзитора 6 мА при напряжении питания 12В, что достаточно для сохранения высокого усиления транзистора на высоких частотах.

Выберем R6+R7=1 кОм, тогда R6=(R6+R7)/4/Q=1K/4/Q, а R7=1K-R6.

R6:=1000.0/Q/4: print('R6'=R6); R7:=1000-R6: print('R7'=R7);

R6 = 38.462

R7 = 961.54

Построим график АЧХ модуля частотного коэффициента передачи нашего режекторного фильтра.

Для этого воспользуемся выражением (8) для модуля передаточной функции, подставив в него рассчитанные величины номиналов компонентов. Эти же величины, округленные до целого, указаны на схеме фильтра (рис. 1).

Values(AC,PRN,[]);Digits:=5:

Qp:= '1/4/R6*(R6+R7)'=evalf(1/4/R6*(R6+R7)); Qp:=rhs(%):

П:='4*R6*Fp/(R7+R6)'=evalf(4*R6*Fp/(R7+R6))*Unit([Hz]); П:=evalf(4*R6*Fp/(R7+R6)):

Fp:= '1/(2*Pi*C*R)'=evalf(1/(2*Pi*C*R))*Unit([Hz]); Fp:=evalf(1/(2*Pi*C*R)):

K:=simplify(expand(AVM(H,f))): print('abs(Kp(f))'=Kp); Digits:=10:

HSF([H],f=1e6..10e6,"3) semi[abs(Kp(f))]$500 режекторного фильтра |Kp(f)| ");

Qp := 1/4/R6*(R6+R7) = 6.5789

`П` := 4*R6*Fp/(R6+R7) = .98800e6*Unit([Hz])

Fp := 1/(2*Pi*C*R) = .64996e7*Unit([Hz])

abs(Kp(f)) = 6.5789*(f^2-.42245e14)/(43.282*f^4-.36146e16*f^2+.77241e29)^(1/2)

Высокодобротный режекторный фильтр на транзисторах
(нажмите для увеличения)

Скачать: BJT Filter 6.5MHz

Литература

  1. Петраков О. М. . Аналитические расчеты в электронике. Журнал СХЕМОТЕХНИКА №7, 2006г.
  2. Петраков О. М. Цикл статей "MathSpice - аналитический движок для OrCAD и MicroCAP", Журнал СОВРЕМЕННАЯ ЭЛЕКТРОНИКА, СТА-ПРЕСС, №5, №6, №7, №9, №10 2009 год. .
  3. Разевиг В. Д. Система проектирования OrCAD 9.2. СОЛОН. Москва 2001г.
  4. Ефимов И. П. Проектирование электронных фильтров: Методические указания по курсовому проектированию для студентов, обучающихся по направлению 5515.
  5. Мошиц Г., Хорн П. Проектирование активных фильтров: Пер. с англ. Мир, 1984.- 320 с, ил.
  6. Волович Г. И. Аналоговые и цифровые устройства. 2005г.
  7. pspicelib.narod.ru Электронный САПР.
  8. pspice.narod.ru Автоматизация аналитических расчетов.

Автор: Олег Петраков, pspicelib@narod.ru; Публикация: cxem.net

Смотрите другие статьи раздела Компьютеры.

Читайте и пишите полезные комментарии к этой статье.

<< Назад
