При создании транзисторных KB передатчиков радиолюбители сталкиваются с трудностями конструирования диапазонных усилителей мощности. Если применить обычные резонансные усилители, для получения выходной мощности 1-1.5 Вт (при входной 0,3-0,6 мВт) потребуется несколько каскадов, которые необходимо коммутировать. Использование каскодных широкополосных усилителей с дроссельной нагрузкой на многоэмиттерных транзисторах позволяет значительно упростить схему усилителя и дает возможность получить высокий коэффициент усиления.

На рис. 1 изображена схема такого усилителя. Он имеет коэффициент усиления по мощности до 16 дБ в диапазоне частот от 3 до 35 МГц при неравномерности не более 2,5 дБ. Выходная мощность определялась измерителем мощности МЗ-ЗА, имеющим входное сопротивление 75 Ом.

Каскадный широкополосный усилитель мощности. Схема

Усилитель работает в режиме класса А. Начальный ток (80-90 мА) устанавливают подбором резисторов R2. R3. В точке соединения коллектора транзистора VI с эмиттером транзистора V2 напряжение должно составлять от половины до двух третей напряжения питания Uк. Термостабилизация осуществляется с помощью цепочки R4, С5. Если усилитель будет эксплуатироваться при постоянной температуре (работа в помещении), то ее применение не обязательно. При отсутствии цепочки выходная мощность несколько возрастает.

Усилитель может работать также в классе АВ, для чего начальный ток подбором резисторов R2, R3 уменьшают до 20-30 мА, однако коэффициент усиления по мощности при этом падает.

Следует также отметить, что данный усилитель может работать на частотах до 300 МГц, однако уже на 250 МГц его коэффициент усиления падает до 10 дБ.

В усилителе применялся фабричный дроссель L1 типа Д-0,12 индуктивностью 43 мкГ. однако его можно заменить самодельным. В случае использования на высоких частотах (выше 100 МГц) дроссель можно намотать на резисторах МЛТ-0,5 сопротивлением больше 1 кОм проводом ПЭВ-2 0,2 виток к витку до заполнения.

Каскадный широкополосный усилитель мощности

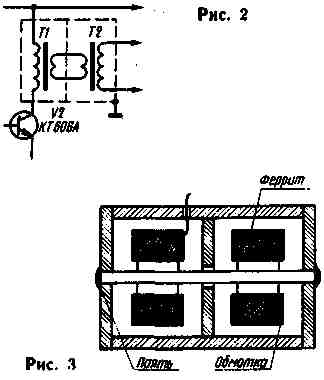

Лучшие результаты могут быть получены при использовании в качестве нагрузки трансформаторов с коротко-замкнутым объемным витком. Схема включения трансформаторов приведена на рис. 2, чертеж трансформаторов - на рис. 3. Связь между их магнитными потоками осуществляется короткозамкнутым объемным витком. выполненным в виде стержня, припаянного к крышкам латунного цилиндра. Каждая из обмоток намотана на сердечнике типоразмера К10х6х3 из феррита марки 1000НМ-9. Обмотка трансформатора Т1 содержит 12 витков провода ПЭВ-2 0,31, трансформа тора Т2 - 5-7 витков провода ПЭВ-2 0,64. Корпус трансформатора соединяют с общим проводом.

Каскадный широкополосный усилитель мощности

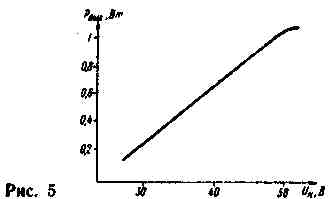

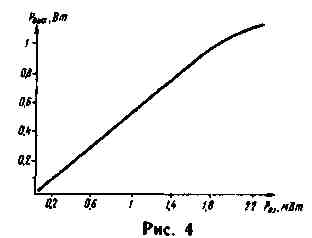

Зависимость выходной мощности от входной для второго усилителя показана на рис. 4, а зависимость максимальной выходной мощности от величины коллекторного напряжения при неизменной входной мощности - на рис. 5. Хорошие результаты были получены при усилении однополосного сигнала.

Каскадный широкополосный усилитель мощности

Следует отметить, что при применении более мощных транзисторов, например КТ904, усилитель при выходной мощности (Рвых>2 Вт) склонен к самовозбуждению, однако при снижении коэффициента усиления работает вполне устойчиво.
