Люстра Чижевского - своими руками

Энциклопедия радиоэлектроники и электротехники / Электроника в медицине

Комментарии к статье Комментарии к статье

О "Люстре Чижевского" в последние годы немало пишут в газетах, вещают по радио, упоминают в телевизионных передачах. Более того, ей были посвящены доклады на Международной конференции "Конверсия: социально-экологические и экономические аспекты", прошедшей в Российской академии государственной службы при Президенте Российской Федерации в апреле прошлого года. Об уникальном изобретении нашего гениального соотечественника Александра Леонидовича Чижевского, столетие со дня рождения которого отмечается в феврале текущего года, о самостоятельном изготовлении "люстры" в домашних условиях и правилах ее эксплуатации рассказывается в предлагаемой статье. Любую консультацию в процессе изготовления и эксплуатации установки можно получить по тел.: (095) 207-72-54, 207-88-18.

Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.

"Построив себе жилище, - говорил профессор А. Л. Чижевский, - человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма" [1].

В самом деле, многочисленные электрометрические измерения показали, что воздух лесных массивов и лугов содержит от 700 до 1500, а иногда и до 15 000 отрицательных аэроионов в кубическом сантиметре. Чем больше аэроионов содержится в воздухе, тем он полезнее. В жилых же помещениях их число падает до ... 25 в кубическом сантиметре. Такого количества едва-едва хватает для поддержания процесса жизни. В свою очередь, это способствует быстрой утомляемости, недомоганиям и даже заболеваниям. Увеличить насыщенность воздуха в помещении отрицательными аэроионами можно с помощью специального устройства - аэроионизатора. Уже в 20-х годах профессором А. Л. Чижевским был разработан принцип искусственной аэроионизации и создана первая конструкция, впоследствии получившая название "Люстра Чижевского". На протяжении многих десятилетий аэроионизаторы Чижевского прошли всестороннюю проверку в лабораториях, медицинских учреждениях, в школах и детских садах, в домашних условиях и показали высокую эффективность аэроионизации как профилактического и лечебного средства.

С 1963 г., после знакомства с А. Л. Чижевским, автор этих строк занимается внедрением аэроионификации в быт, поскольку ученый считал, что аэроионизатор должен войти в наше жилище так же, как газ, водопровод и электрический свет. Благодаря активной пропаганде аэроионификации сегодня "Люстры Чижевского" изготавливаются некоторыми предприятиями. К сожалению, высокая стоимость их не позволяет порою приобретать подобные устройства для дома. Не случайно многие радиолюбители мечтают построить аэроионизатор своими силами. Поэтому рассказ пойдет об устройстве простейшей конструкции, собрать которую под силу даже начинающему радиолюбителю.

Основные узлы аэроионизатора - электроэффлювиальная "люстра" и преобразователь напряжения. Электроэффлювиальная "люстра" (рис. 1) - это генератор отрицательных аэроионов. "Эффлювий" по-гречески означает "истечение". Это выражение характеризует рабочий процесс образования аэроионов: с заостренных частей "люстры" с большой скоростью (обусловленной высоким напряжением) стекают электроны, которые затем "налипают" на молекулы кислорода. Возникшие таким образом аэроионы тоже обретают большую скорость. Последняя обусловливает "живучесть" аэроионов.

От конструкции "люстры" во многом зависит эффективность работы аэроионизатора. Поэтому и к изготовлению ее следует отнестись с особым вниманием.

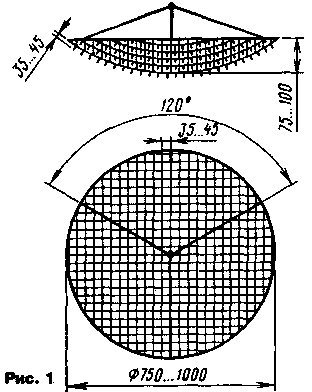

Основа "люстры" - легкий металлический обод (например, стандартное гимнастическое кольцо "хула-хуп") диаметром 750... 1000 мм, на котором натягивают по взаимно перпендикулярным осям с шагом 35...45 мм оголенные или облуженные медные провода диаметром 0,6...1,0 мм. Они образуют часть сферы - сетку, провисающую вниз. В узлах сетки впаяны иглы длиной не более 50 мм и толщиной 0,25...0,5 мм. Желательно, чтобы они были максимально заточены, поскольку ток, поступающий с острия, увеличивается, а возможность образования побочного вредного продукта - озона уменьшается. Удобно использовать булавки с колечком, которые обычно продаются в магазинах канцелярских принадлежностей (булавка цельнометаллическая одностержневая тип 1-30-так называется продукция Кунцевского игольно-платинного завода).

Люстра Чижевского - своими руками
рис. 1

К ободу "люстры" через 120° прикреплены три медных провода диаметром 0,8...1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку "люстра" крепится с помощью рыболовной лески диаметром 0,5...0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего "люстру". Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная "живучесть" аэроионов, обеспечивающая им проникновение в легкие человека.

Для помещения типа классной комнаты или школьного спортивного зала оптимальным является напряжение 40...50 кВ. Получить то или иное напряжение нетрудно, наращивая количество умножительных каскадов, однако чрезмерно увлекаться высоким напряжением не следует, поскольку появляется опасность возникновения коронного разряда, сопровождаемого запахом озона и резким снижением эффективности работы установки.

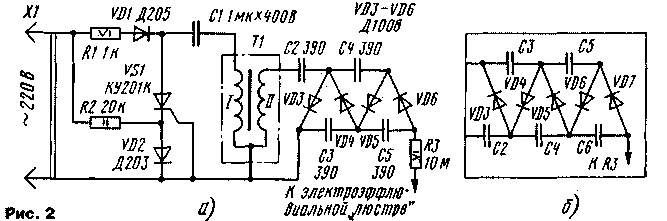

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость [2], приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Люстра Чижевского - своими руками
рис. 2

Работает устройство так. Во время положительного полупериода сетевого напряжения через резистор R1, диод VD1 и первичную обмотку трансформатора Т1 заряжается конденсатор С1. Тринистор VS1 при этом закрыт, поскольку отсутстсвует ток через его управляющий электрод (падение напряжения на диоде VD2 в прямом направлении мало по сравнению с напряжением, необходимым для открывания тринистора).

При отрицательном полупериоде диоды VD1 и VD2 закрываются. На катоде тринистора образуется падение напряжения относительно управляющего электрода (минус - на катоде, плюс - на управляющем электроде), в цепи управляющего электрода появляется ток и тринистор открывается. В этот момент конденсатор С1 разряжается через первичную обмотку трансформатора. Во вторичной обмотке появляется импульс высокого напряжения (трансформатор повышающий). И так - каждый период сетевого напряжения.

Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную "люстру".

Резистор R1 может быть составлен из трех параллельно соединенных МЛТ-2 сопротивлением по 3 кОм, a R3- из трех-четырех последовательно соединенных МЛТ-2 общим сопротивлением 10...20 МОм. Резистор R2 - МЛТ-2. Диоды VD1 и VD2 - любые другие на ток не менее 300 мА и обратное напряжение не ниже 400 В (VD1) и 100 В (VD2). Диоды VD3- VD6 могут быть, кроме указанных на схеме, КЦ201Г-КЦ201Е. Конденсатор С1 - МБМ на напряжение не ниже 250 В, С2- С5 - ПОВ на напряжение не ниже 10 кВ (С2 - не ниже 15 кВ). Конечно, применимы и другие высоковольтные конденсаторы на напряжение 15 кВ и более. Тринистор VS1 - КУ201К, КУ201Л, КУ202К-КУ202Н. Трансформатор Т1 - катушка зажигания Б2Б (на 6 В) от мотоцикла, но можно использовать и другую, например от автомобиля.

Весьма привлекательно применение в аэроионизаторе телевизионного трансформатора строчной развертки ТВС-110Л6, вывод 3 которого соединяют с конденсатором С1, выводы 2 и 4 - с "общим" проводом (управляющий электрод тринистора и другие детали), а высоковольтный провод - с конденсатором СЗ и диодом VD3 (рис. 2,6). В этом варианте, как показала практика, желательно использовать высоковольтные диоды 7ГЕ350АФ либо КЦ105Г и другие диоды с обратным напряжением не менее 8 кВ.

Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином - тогда удастся избежать появления коронного разряда и запаха озона.

Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или

конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

Как убедиться в нормальной работе аэроионизатора? Простейший индикатор - вата. Небольшой кусочек ее притягивается к "люстре" с расстояния 50...60 см. Поднеся (осторожно!) руку к остриям игл, уже на расстоянии 7...10 см ощутите холодок - электронный ветерок - "эффлювий". Это укажет на исправность аэроионизатора. Но для большей убедительности желательно проверить его выходное напряжение статическим вольтметром - оно должно быть не менее 25 кВ (для бытовых "Люстр Чижевского" рекомендуется напряжение 30...35 кВ). Если нет нужного измерительного прибора, можно воспользоваться простейшим способом определения высокого напряжения. В П-образной пластине из органического стекла сверлят в центрах отгибов отверстия, нарезают резьбу М4 и ввертывают винты с заостренными концами головками наружу. Подключив один винт к выходному выводу аэроионизатора, а другой - к общему проводу, изменяют расстояние между винтами (конечно, при выключенном из сети устройстве) так, чтобы между их концами началось интенсивное свечение либо проскакивание пробойной искры. Расстояние в миллиметрах между концами винтов можно считать значением высокого напряжения аэроионизатора в киловольтах.

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи - признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) "люстры". При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к "люстре".

О технике безопасности. Аэроионизатор - высоковольтная установка, поэтому при его налаживании и эксплуатации должны соблюдаться меры предосторожности. Высокое напряжение само по себе неопасно. Решающее значение имеет сипа тока. Как известно, опасен для жизни ток свыше 0,03 А (30 мА), особенно если он протекает через область сердца (левая рука - правая рука). В нашем аэроионизаторе максимальная сила тока в сотни раз меньше допустимого. Но это вовсе не означает, что прикосновение к высоковольтным частям установки безопасно - вы получите ощутимый и неприятный укол искрой разрядки конденсаторов умножителя. Поэтому при всякой перепайке деталей или проводов в конструкции выключите ее из сети и замкните высоковольтный провод умножителя на заземленный (соединенный с общим проводом) вывод обмотки II (нижний по схеме).

О сеансах аэроионизации

При сеансе следует находиться не ближе 1 ...1,5 м от "люстры". Достаточная продолжительность ежедневного сеанса в обычном помещении 30...50 мин. Особенно благотворное влияние оказывают сеансы перед сном.

Помните, что аэроионизатор не исключает вентиляцию помещения - аэроионизировать следует полноценный (т. е. нормального процентного состава) воздух. В помещении с плохой вентиляцией аэроионизатор надо включать периодически в течение всего дня через некоторые интервалы времени. Электрическое поле аэроионизатора очищает воздух от пыли.

Разумеется, предложенная конструкция преобразователя напряжения - не единственная, предназначенная для повторения в любительских или промышленных условиях. Существует немало других устройств, выбор каждой из них определяется в зависимости от наличия деталей. Подойдет любая конструкция, обеспечивающая выходное постоянное напряжение не ниже 25 кВ. Об этом должны помнить все конструкторы, пытающиеся создать и реализовывать аэроионизаторы с низковольтным (до 5 кВ!) питанием. Пользы от таких устройств не было и быть не может [1]. Довольно высокую концентрацию аэроионов они создают (измерительные приборы это фиксируют), но аэроионы "мертворожденные", не способные достичь легких человека. Правда, воздух в помещении очищается от пыли, но ведь этого мало для жизнеобеспечения организма человека.

Нет надобности изменять и конструкцию "люстры" - отклонения от предложенной профессором А. Л. Чижевским конструкции могут привести к появлению посторонних запахов, вырабатыванию различных окислов, что в итоге снизит эффективность действия аэроионизатора. Да и называть отличающуюся конструкцию "Люстрой Чижевского" уже нельзя, поскольку ученый подобных устройств не разрабатывал и не рекомендовал. А профанация великого изобретения недопустима.

Литература

  1. Чижевский А. Л. Аэроионификация в народном хозяйстве. - М.: Госпланиздат, 1960 (2-е изд. - Стройиздат, 1989).
  2. Иванов Б. С. Электроника в самоделках. - М.: ДОСААФ, 1975 (2-е изд. - ДОСААФ, 1981).
  3. Чижевский А. Л. На берегу Вселенной. - М.: Мысль, 1995.
  4. Чижевский А. Л. Космический пульс жизни. -М.: Мысль, 1995.

Автор: Б.Иванов, г.Москва; Публикация: Н. Большаков, rf.atnn.ru
