www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Ретро: на полевом транзисторе

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

Чтобы ближе познакомиться с полевым транзистором и познать его особенности, предлагаем собрать несколько конструкций, в которых он не только "солирует", но и "выступает" в составе "дуэта" и "трио" с биполярными транзисторами.

Приставка-вольтметр постоянного тока

Для измерения постоянных напряжений в различных цепях радиолюбительских конструкций вы обычно пользуетесь авометром, работающим в режиме вольтметра. И конечно, знаете, что этот прибор потребляет ток, обладая сравнительно низким входным сопротивлением, а значит, является нагрузкой для контролируемой цепи. Вот почему результаты измерений могут отличаться от истинных значений напряжений. Как быть?

Прежде всего, нужно помнить, что стрелочный авометр часто обладает относительно невысоким входным сопротивлением, например, Ц-20 - около 6 кОм/В, Ц20-05 - 20 кОм/В, и пользоваться им можно лишь для контроля напряжения в сравнительно низкоомных цепях, по которым протекает значительный, по сравнению с измерительной цепью, ток.

Для контроля же высокоомных цепей необходимо повысить относительное входное сопротивление авометра хотя бы до сотен килоом на вольт. Поможет здесь предлагаемая приставка (рис. 1). В ней используется полевой транзистор с каналом n-типа КП303Д, что позволяет в итоге повысить входное сопротивление вольтметра до 10 МОм на всех пределах измерения.

Ретро: на полевом транзисторе

Транзистор включен по схеме с общим стоком (истоковый повторитель). Чтобы он работал на линейном участке характеристики, нужное напряжение смещения на затворе создается резистором R7, включенным в цепи истока. К истоку подключен индикатор РА1 - авометр Ц-20, работающий в режиме измерения постоянного тока на пределе 0,3 мА. Для компенсации начального напряжения на резисторе R7 второй вывод индикатора подключен к переменному резистору R9, позволяющему установить стрелку индикатора на нулевое деление шкалы перед началом измерений.

На входе приставки включен делитель напряжения, составленный из резисторов R1-R5. Измеряемое напряжение подается на гнезда Х1 и Х2 в указанной на схеме полярности. В зависимости от предполагаемого максимального значения измеряемого напряжения переключатель SA1 устанавливают в то или иное положение. При этом напряжение на подвижном контакте секции SA1.1 переключателя не должно превышать 1 В - это напряжение, соответствующее отклонению стрелки индикатора до конечного деления шкалы.

Чтобы защитить транзистор от возможных перегрузок при случайной подаче чрезмерно большого напряжения, в цепь затвора включен ограничительный резистор R6. А чтобы исключить влияние различных наводок переменного напряжения на высокоомные входные цепи приставки, между затвором и общим проводом включен конденсатор С1.

Питается приставка от батареи 3336 или трех последовательно соединенных элементов 343 или 373. Потребляемый ток не превышает 7 мА. Выключателем питания служит секция SA1.2 переключателя поддиапазонов измерения.

Постоянные резисторы могут быть МЛТ мощностью не менее 0,25 Вт. Каждый из резисторов R1-R5 делителя желательно составить из двух последовательно соединенных резисторов, сопротивление одного из них равно 80...85 % сопротивления добавочного резистора. Резистор R1, например, можно составить из резисторов сопротивлением 2,7 МОм и 620 кОм. Это позволит в дальнейшем точнее подбирать соответствующие сопротивления резисторов делителя входного напряжения. Налаживание приставки значительно облегчится.

Переменный резистор R9 может быть СП-1 или другой. Переключатель SA1 - галетный на пять положений и два направления (типа 5П2Н), конденсатор - любого типа. Полевой транзистор серии КП303 или другой, с указанным на схеме типом канала, начальным током стока (при напряжении 4,5 В) не менее 5 мА и крутизной характеристики не менее 2 мА/В. Эти требования объясняются использованием индикатора со сравнительно грубой шкалой - 0,3 мА. Если использовать поддиапазон измерений 0,1 мА (100 мкА), который есть у Ц20-05, тогда можно применить транзистор КП103Ж - КП103Л, изменив полярность подключения источника питания и индикатора РА1.

Отобранные детали приставки размещают в подходящем корпусе. Это может быть и самодельный корпус, изготовленный, например, из тонкого листового алюминия (рис. 2).

Ретро: на полевом транзисторе

Налаживание приставки сводится к подбору резистора R7. К зажимам Х3 и Х4 подключают авометр, работающий на пределе измерения постоянного тока 0,3 мА, а переключатель приставки устанавливают в положение "1,5 В". Переменным резистором R9 подводят стрелку индикатора авометра к нулевому делению шкалы. Затем подключают к гнездам приставки источник постоянного тока напряжением 1,5 В.

Если стрелка индикатора отклонится дальше конечного деления шкалы, резистор R7 должен быть несколько меньшего сопротивления. Нужно подобрать такой резистор, чтобы стрелка индикатора отклонилась точно на конечную отметку шкалы. При каждой замене резистора следует временно отключать элемент от входных гнезд и устанавливать резистором R9 стрелку индикатора на нуль шкалы. Подбор резистора можно считать законченным, если при подключении элемента стрелка индикатора устанавливается точно на конечном делении, а при отключении возвращается на нуль.

После этого следует проверить показания индикатора на других поддиапазонах. Для поддиапазона "6 В" к входу приставки можно подключить четыре последовательно соединенных элемента по 1,5 В. Если последовательно с такой батареей включить еще "Крону", удастся проверить показания прибора на поддиапазоне "15 В" и т. д.

Приставка может иметь другие поддиапазоны измерений. В этом случае придется пересчитать сопротивление резисторов делителя напряжения. Но суммарное их сопротивление в любом случае должно остаться прежним - около 10 МОм.

Расчет сопротивлений резисторов делителя ведут по следующим формулам: R5=Rобщ Uвх /Uизм ; R4=Rобщ Uвх /Uизм -R5; R3=Rобщ Uвх/Uизм -(R4+R5); R2=Rобщ Uвх /Uизм -(R3+R4+R5); R1=Rобщ -(R2+R3+R4+R5), где R1-R5 - сопротивления резисторов делителя, МОм; Rобщ - общее сопротивление делителя, равное 10 МОм; Uвх - входное напряжение, соответствующее полному отклонению стрелки индикатора, 1 В; Uизм - выбранный поддиапазон измерения.

Эти формулы позволяют рассчитать делитель при любом общем его сопротивлении, являющемся входным сопротивлением вольтметра, а также при любом получившемся входном напряжении, требующемся для полного отклонения стрелки индикатора данного авометра.

Приставка-вольтметр переменного тока

Она предназначена для повышения входного сопротивления авометра Ц20 при измерении переменного напряжения. Приставка несколько напоминает по схеме (рис. 3) предыдущую, но в отличие от нее здесь нет конденсатора фильтра и вместо постоянного резистора в цепь истока транзистора включен подстроечный R7. С его движка переменное напряжение поступает через конденсатор С1 на выпрямитель на диодах VD1 и VD2, включенных по схеме удвоения напряжения. Выпрямленное напряжение подается далее через зажимы ХЗ, Х4 на индикатор РА1 (авометр Ц20 в режиме измерения постоянного тока до 0,3 мА).

Ретро: на полевом транзисторе

Резисторы R1-R5 входного делителя имеют такие же номиналы, что и в предыдущей приставке. Диапазон измеряемых напряжений ограничен до 60 В, но при желании его можно увеличить, введя добавочные резисторы.

Транзистор должен быть с такими же параметрами, что и для предыдущей приставки. Подстроечный резистор - СП-1 или другой. Конденсатор С1 - К50-6, но можно использовать К50-3 или другой на номинальное напряжение не ниже 6 В. Диоды - серий Д2, Д9 с любым буквенным индексом. Источник питания - батарея 3336 или элементы напряжением 1,5 В в последовательном соединении.

Приставку можно смонтировать в таком же корпусе, что взят и для предыдущей, но резистор R7 установить внутри корпуса.

При налаживании приставки переключатель SA1 следует установить в положение "1,5 В" и подать на вход (гнезда Х1, Х2) переменное напряжение 1,5 В (эффективное значение). Движок подстроечного резистора устанавливают в положение, при котором стрелка индикатора авометра отклонится до конечного деления шкалы.

Отсчет результатов измерения ведут по шкале переменных напряжений авометра.

Приемник-приставка к магнитофону

Хотите, чтобы ваш магнитофон принимал передачи, скажем, радиостанции "Маяк"? Сделать это несложно. Ведь в любом магнитофоне есть несколько входов, рассчитанных на различные источники звуковой информации. Наиболее чувствителен микрофонный вход. Если к нему подключить даже детекторный приемник, можно не только прослушивать, но и записывать на магнитную ленту интересные передачи.

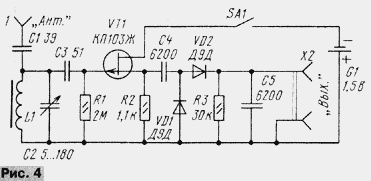

Схема простой радиоприставки для магнитофона показана на рис. 4. Колебательный контур, настраиваемый на частоту нужной радиостанции, образуют катушка индуктивности L1 и конденсатор переменной емкости С1. Изменением емкости конденсатора изменяют частоту контура. Как только она совпадет с частотой радиостанции, на контуре появится наибольшая амплитуда сигнала.

Ретро: на полевом транзисторе

Далее выделенный контуром сигнал подается на истоковый повторитель, собранный на полевом транзисторе VT1. Применение такого каскада, обладающего высоким входным сопротивлением, позволило подключить ко всему контуру детектор, собранный на диодах VD1 и VD2 по схеме умножения, и обойтись, таким образом, без усилительного радиочастотного каскада.

На нагрузке детектора (резистор R3) выделяется сигнал ЗЧ, который через разъем Х2 подают на вход магнитофона.

Приставка рассчитана на прием радиостанций в небольшом участке, скажем, средневолнового диапазона. Чувствительность приставки небольшая, поэтому для ее нормальной работы понадобится наружная антенна в виде отрезка провода метровой длины, вставляемого зачищенным концом в гнездо Х1. Правда, мощная местная радиоста нция будет приниматься и без такого провода, поскольку катушка L1, намотанная на ферритовом стержне, уже становится магнитной антенной, улавливающей магнитную составляющую радиоволн.

Если сигнал слаб даже с наружной антенной, самый простой способ повысить уровень его на гнездах разъема - увеличить напряжение питания до 4,5 В. При этом несколько возрастает (до 0,8 мА) потребляемый приставкой ток по сравнению с током (0,6 мА) при указанном на схеме напряжении.

Подбирая детали, транзистор КП103Ж допустимо заменить любым другим из этой серии, а вместо диодов Д9Д применить любые из серии Д9 или другие высокочастотные германиевые диоды. Антенное гнездо и разъем - любой конструкции; резисторы - МЛТ-0,125; конденсатор С2 - КП-180 или другой малогабаритный конденсатор переменной емкости с изменением емкости от 5...7 пф и более; остальные конденсаторы - любые малогабаритные; источник питания - гальванический элемент 316, выключатель - тумблер.

Катушку индуктивности наматывают примерно посредине стержня диаметром 8 и длиной 70...90 мм из феррита 600НН. Для диапазона СВ понадобится 170 витков, а для диапазона ДВ - 250 витков провода ПЭВ-1 0,15, уложенных виток к витку. Конечно, с конденсатором КП-180 будет перекрываться не весь указанный диапазон, поэтому для настройки приставки на нужный участок придется подобрать точнее число витков отматыванием или доматыванием их. Дело это несложное.

Детали приставки, кроме антенного гнезда и разъема, размещают на плате из изоляционного материала (рис. 5), укрепив на ней предварительно монтажные шпильки из толстого голого медного провода - к ним подпаивают выводы деталей.

Ретро: на полевом транзисторе

Ферритовый стержень и гальванический элемент крепят к плате резиновыми кольцами. Плату размещают внутри корпуса (рис. 6) - она удерживается на лицевой стенке гайкой крепления выключателя. На соответствующих боковых стенках крепят гнездо и разъем.

Ретро: на полевом транзисторе

Приемник-приставка не требует налаживания. Только для уверенности в работоспособности транзистора желательно измерить падение напряжения на резисторе R2 - в зависимости от используемого транзистора оно может быть от 0,5 до 1 В.

Соединив приставку с микрофонным входом магнитофона и подключив к ней антенну, вращением ручки конденсатора переменной емкости настраивают приставку на радиостанцию. Уровень сигнала ЗЧ контролируют по индикатору уровня записи магнитофона. Если сигнал значительный и приходится уменьшать усиление магнитофона, целесообразно использовать другой вход - для записи со звукоснимателя или радиотрансляционной сети. Если же уровень сигнала настолько сильный, что появляются искажения, следует ослабить связь контура с антенной, заменив конденсатор С1 конденсатором емкостью 10...15 пФ, либо вообще отключить наружную антенну и добиться наибольшего сигнала ориентированием приставки в горизонтальной плоскости (как "карманного" приемника).

Электронный таймер

Предлагаемое электронное устройство предназначено для отсчета времени. Это может быть, например, продолжительность проявки фотопленки или ее закрепления, приготовления того или иного блюда на плите, спортивного выступления и т. п. Во всех подобных случаях ручкой таймера достаточно установить заданный интервал отсчета, например две минуты, и включить прибор. Как только это время истечет, раздастся звуковой сигнал.

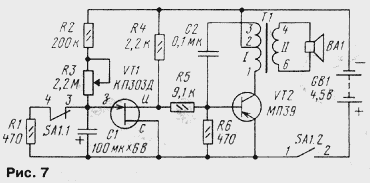

Прибор сравнительно портативен и содержит немного деталей (рис. 7). Устройство отсчета заданного времени собрано на полевом транзисторе VT1, а звуковой сигнализатор - на транзисторе VT2. Управляется таймер переключателем SA1.1. В исходном положении ручка переключателя должна находиться в таком состоянии, чтобы, как показано на схеме, группа контактов SA1.1 была замкнута, а SA1.2 - разомкнута.

Ретро: на полевом транзисторе

Чтобы включить прибор и отсчет времени, переводят ручку переключателя в другое положение, при котором контакты SA1.1 размыкаются, а SA1.2 замыкаются. Теперь на прибор будет подано напряжение питания и начнется отсчет времени, установленного переменным резистором R3. Оно зависит от емкости конденсатора С1 и общего сопротивления резисторов R2 и R3. Когда движок резистора R3 стоит в нижнем по схеме положении, общее сопротивление минимально и равно сопротивлению резистора R2. В верхнем положении движка общее сопротивление равно сумме сопротивлений обоих резисторов. В каждом случае конденсатор будет медленно заряжаться, а при этом также медленно будет увеличиваться напряжение на истоке полевого транзистора, работающего в режиме истокового повторителя. Как только это напряжение достигнет определенного значения, откроется транзистор VT2 (ведь его база подключена к истоку через резистор R5) и включится генератор. В головке ВА1, подключенной к трансформатору Т1 генератора, раздастся звук.

При минимальном сопротивлении резистора R3 звук появится через 1...1,5 мин после включения питания, а при максимальном - через 10...15 мин. Если устанавливать движок в другие положения, будет соответственно изменяться и время появления звукового сигнала. Тональность сигнала зависит от емкости конденсатора С2.

Как только появляется сигнал, ручку переключателя переводят в исходное положение. При этом замыкающиеся контакты SA1.1 подключают параллельно конденсатору С1 резистор R1 и конденсатор разряжается, а размыкающиеся SA1.1 отключают питание от устройства.

Полевой транзистор можно применить с другим буквенным индексом, но обязательно серии КП303 (например, КП303В, КП303Е). В генераторе хорошо работает любой транзистор серий МП39-МП42, но желательно подобрать транзистор с небольшим коэффициентом передачи тока (12...20). Оксидный конденсатор С1 может быть К50-6, К5012, К53-1 на напряжение не ниже 6 В, конденсатор С2 - МБМ. Переменный резистор - СП-1, постоянные - МЛТ-0,125. Трансформатор - выходной от любого малогабаритного транзисторного приемника (на схеме приведена нумерация выводов унифицированного выходного трансформатора ТВ). Динамическая головка тоже любая мощностью 0,1-0,5 Вт (например 0,25ГД-19). Переключатель - тумблер ТВ2-1, но подойдет и другой тумблер, например, двухсекционный ТП1-2. Источник питания - батарея 3336.

Детали прибора, кроме динамической головки и батареи питания, монтируют на плате из изоляционного материала (рис. 8). Предварительно в плате крепят монтажные шпильки, после чего устанавливают переменный резистор и переключатель. Далее монтируют остальные детали и в последнюю очередь припаивают выводы транзисторов.

Ретро: на полевом транзисторе

Плату крепят к лицевой панели корпуса так (рис. 9), чтобы переменный резистор и тумблер были закреплены гайками снаружи панели. Под диффузор динамической головки вырезают в лицевой панели отверстие и закрывают его декоративной тканью, а головку прикрепляют к панели снизу. Нижняя крышка корпуса съемная, на ней закрепляют металлическим хомутиком батарею питания.

Ретро: на полевом транзисторе

Не закрывая крышки, установите движок переменного резистора в положение минимального сопротивления, включите прибор и подключите щупы вольтметра со шкалой 3-5 В к выводам стока и истока полевого транзистора (плюсовой щуп вольтметра - к стоку). Стрелка вольтметра должна отметить вначале небольшое напряжение (около 0,3 В), но с течением времени оно будет постепенно нарастать. Примерно через 1,5...2 мин должно установиться напряжение, примерно равное половине напряжения источника питания. В этот момент (а возможно, и ранее) появится звук в динамической головке. Если же звука нет, придется немного уменьшить сопротивление резистора R5. Но, как правило, делать этого практически не приходится, поскольку резистор R5 выбран из расчета использования транзистора VТ2 с самым низким коэффициентом передачи (около 12). Тембр звука будет несколько высокий, и если захотите понизить его, увеличьте емкость конденсатора С2. Выключите прибор - звук исчезнет.

Вновь включите прибор и заметьте по секундомеру (или секундной стрелке часов), через какое время раздастся звуковой сигнал. Проверьте постоянство выдержки времени. Для этого несколько раз подряд включите прибор и каждый раз отмечайте по контрольному секундомеру продолжительность выдержки. Как правило, она не отличается более чем на 5 с.

После этого установите движок переменного резистора в другое крайнее положение (когда сопротивление его максимально) и определите по контрольному секундомеру наибольшую выдержку времени. Проверьте постоянство выдержек и в этом случае. Конечно, различие между выдержками будет здесь несколько больше, но в процентном отношении оно должно сохраниться таким, как и при минимальной выдержке.

При желании изменить диапазон выдержек изменяют емкость конденсатора С1 или при том же конденсаторе изменяют сопротивление резисторов R2 и R3. Так, для уменьшения диапазона выдержек нужно либо уменьшить емкость конденсатора, либо уменьшить сопротивление резистора R3. Минимальная выдержка в обоих случаях зависит от сопротивления резистора R2, максимальная - от сопротивления резистора R3.

Закончив проверку и налаживание прибора, закройте нижнюю крышку и приступайте к градуировке шкалы переменного резистора. Устанавливая его движок в разные положения, включайте прибор и отсчитывайте выдержку по контрольному секундомеру, а затем наносите ее значение на шкалу. Помните, что постоянство выдержек во многом зависит от напряжения источника питания. Поэтому надо периодически проверять батарею, и если ее напряжение упало до 3,5 В, заменить батарею новой. Напряжение батареи проверяйте только во время работы ее под нагрузкой, когда окончится отсчет выдержки и раздастся звуковой сигнал.

Искатель неисправности гирлянды

Когда на новогодней елке или иллюминированном панно автомата световых эффектов неожиданно гаснет гирлянда, возникают трудности по замене перегоревшей лампы, так как в гирлянде ее найти трудно. Приходится либо поочередно менять лампы, либо замыкать их выводы до выявления места неисправности. На это уходит немало времени.

Считанные минуты, а иногда и секунды понадобятся для выявления дефекта с помощью предлагаемого искателя со световым индикатором. Небольшой пластмассовый футляр для авторучки, в котором разместились два гальванических элемента 316 и плата с радиодеталями, - так он выглядит (рис. 10). Стоит поднести конец футляра к неисправной лампе гирлянды, как сразу же вспыхнет светодиод искателя.

Ретро: на полевом транзисторе

Взгляните на схему устройства (рис. 11). Полевой транзистор VT1 в нем выполняет роль датчика, "улавливающего" даже очень слабую напряженность электрического поля. В месте же перегоревшей лампы она будет наибольшей, поскольку на одном из ее выводов находится фазовый провод осветительной сети, а на другом - нулевой. Поэтому когда рядом с такой лампой окажется полевой транзистор искателя, сопротивление его участка сток-исток возрастет настолько, что транзисторы VT2, VT3 откроются. Вспыхнет светодиод HL1.

Ретро: на полевом транзисторе

Полевой транзистор может быть любой из серии КП103, а светодиод - любой из серии АЛ307. Биполярные транзисторы могут быть любые другие маломощные кремниевые указанной на схеме структуры и с возможно большим коэффициентом передачи тока. Резисторы - МЛТ-0,125.

При монтаже полевого транзистора его располагают горизонтально на плате, а вывод затвора отгибают так, чтобы он находился над корпусом транзистора. Если при работе искателя выявится его излишняя чувствительность, вывод затвора укорачивают.

Автор: Б.Иванов
