www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Простые пробники, приставки, измерители

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

На протяжении многих лет журнал "Радио" публиковал для начинающих радиолюбителей описания простейших конструкций, которые либо сами, либо совместно с известными авометрами позволяли проверить радиодетали, измерить при необходимости параметры транзисторов, "прозвонить" монтаж на правильность соединений цепей или просто расширить возможности использования авометра. О некоторых из подобных устройств рассказывается в предлагаемой статье.

Пробник для "прозвонки" монтажа

Прежде чем приступить к налаживанию собранной конструкции, нужно "прозвонить" ее монтаж, т. е. проверить правильность всех соединений в соответствии с принципиальной схемой. Для этих целей радиолюбители часто пользуются омметром или авометром. работающим в режиме измерения сопротивлений.

Нередко такой прибор может заменить компактный пробник, задача которого - сигнализировать о целости той или иной цепи. Особенно удобны пробники при "прозвонке" многопроводных жгутов и кабелей. Одна из возможных схем пробника приведена на рис. 1. В нем три маломощных транзистора, два резистора, светодиод и источник питания.

Простые пробники, приставки, измерители

В исходном состоянии все транзисторы закрыты, поскольку на их базах относительно эмиттеров нет напряжения смещения. Если же соединить между собой выводы "К электроду" и "К зажиму", в цепи базы транзистора VT1 потечет ток Его значение зависит от сопротивления резистора R1. Транзистор откроется и на его коллекторной нагрузке - резисторе R2 -появится падение напряжения. В результате откроются транзисторы VT2 и VT3 и через светодиод HL1 потечет ток. Светодиод вспыхнет, что и послужит сигналом исправности проверяемой цепи.

Пробник выполнен несколько необычно: все его детали смонтированы в небольшом пластмассовом корпусе (рис. 2), который крепят к ремешку (или браслету) от наручных часов. Снизу к ремешку (напротив корпуса) прикрепляют металлическую пластину-электрод, соединенную с резистором R1 Когда ремешок застегнут на руке, электрод прижат к ней. В этом случае пальцы руки выполняют роль щупа пробника. При использовании браслета никакой дополнительной пластины-электрода не понадобится - вывод резистора R1 соединяют с браслетом.

Простые пробники, приставки, измерители

Зажим пробника подсоединяют, например, к одному из концов проводника, который нужно отыскать в жгуте или "прозвонить" в монтаже. Касаясь пальцами поочередно концов проводников с другой стороны жгута, нужный проводник находят по появлению свечения светодиода. В данном случае между щупом и зажимом оказывается включенным не только сопротивление проводника, но и сопротивление кисти руки. Проходящего через эту цепь тока достаточно, чтобы пробник "сработал" и светодиод вспыхнул.

Транзистор VT1 используется любой из серии КТ315 со статическим коэффициентом (для краткости - просто коэффициентом) передачи тока не менее 50; VT2 и VT3 - также любые маломощные низкочастотные, соответствующей структуры и с коэффициентом передачи тока не менее 60 (VT2) и 20 (VT3).

Светодиод АЛ102А экономичен (потребляет ток около 5 мА). обладает небольшой яркостью свечения. Если она будет недостаточна для наших целей, установите светодиод АЛ 1025. Источник питания - два аккумулятора Д-0.06 или Д-0.07, соединенных последовательно. Выключателя питания в пробнике нет. поскольку в исходном состоянии (при разомкнутой базовой цепи первого транзистора) транзисторы закрыты и ток потребления ничтожен - он соизмерим с током саморазряда источника питания.

Пробник можно собрать на транзисторах одинаковой структуры, например, по приведенной на рис. 3 схеме. Правда, он содержит несколько больше деталей, чем предыдущая конструкция, но зато его входная цепь оказывается защищенной от внешних электромагнитных полей, приводящих иногда к ложному вспыхиванию светодиода.

Простые пробники, приставки, измерители

В этом пробнике работают кремниевые транзисторы серии КТ315 с коэффициентом передачи тока не менее 25 Конденсатор С1 исключает ложную индикацию от воздействия внешних наводок.

Как и в предыдущем случае, в исходном режиме устройство практически не потребляет энергии, так как сопротивление подключенной параллельно источнику питания цепи HL1R4VT3 в закрытом состоянии транзистора составляет 0,5... 1 МОм. Потребляемый ток в режиме индикации не превышает 6 мА Яркость светодиода можно изменить подбором резистора R3.

Не меньший интерес могут вызвать пробники со звуковой индикацией. Схема одного из них, прикрепляемого к руке с помощью браслета, приведена на рис. 4.

Простые пробники, приставки, измерители

Он состоит из чувствительного электронного ключа на транзисторах VT1. VT4 и генератора звуковой частоты (34), собранного на транзисторах VT2, VT3 v в миниатюрном телефоне BF1. Частота колебаний генератора равна частоте механического резонанса телефона Конденсатор С1 снижает влияние наводок переменного тока на работу индикатора Резистор R2 ограничивает ток коллектора транзистора VT1. а значит, и ток эмиттерного перехода транзистора VT4. Резистором R4 устанавливают наибольшую гром кость звучания телефона, резистор R5 влияет на устойчивость работы генератора при изменении питающего напряжения.

Звуковым излучателем BF1 может быть любой миниатюрный телефон (например ТМ-2) сопротивлением от 16 до 150 Ом, Источник питания - аккумулятор Д-0,06 или элемент РЦ53. Транзисторы - любые другие кремниевые, структуры р-n-p (VT1) и n-p-n (VT2-VT4). с возможно большим коэффициентом передачи тока и обратным током коллектора не более 1 мкА.

Детали пробника монтируют на изоляционной планке или плате из одностороннего фольгированного стеклотекстолита. Планку (или плату) помещают, например, в металлический корпус в виде наручных часов, с которым соединен металлический браслет. Напротив излучателя в крышке корпуса вырезают отверстие, на боковой стенке укрепляют миниатюрное гнездо разъема Х2. в которое вставляют удлинительный проводник с щупом Х1 (им может быть зажим "крокодил") на конце.

Несколько иная схема пробника приведена на рис. 5. В нем используются как кремниевые, так и германиевые транзисторы.

Простые пробники, приставки, измерители

Конденсатор С2 шунтирует по переменному току электронный ключ, а конденсатор C3 - источник питания.

Транзистор VT1 желательно подобрать с коэффициентом передачи тока не менее 120, VT2 - не менее 50. VT3 и VT4 - не менее 20 (и обратным током коллектора но более 10 мкА). Звуковой излучатель BF1 - капсюль ДЭМ-4 (или аналогичный) сопротивлением 60...130 Ом

Пробники со звуковой индикацией потребляют несколько больший ток по сравнению с предыдущими, поэтому при больших перерывах в работе желательно отключать источник питания.

Измеритель RC

Как вы, наверное, догадались, рассказ пойдет о приборе, измеряющем сопротивление резисторов и емкость конденсаторов. В его основе (рис. 6) - мостовая измерительная схема, известная по школьному курсу физики и широко используемая в технике для точных измерений различных параметров.

Простые пробники, приставки, измерители

Левая часть схемы - генератор переменного напряжения, правая - измерительный мост. Прибор предназначен для измерения сопротивлений резисторов от 10 Ом до 10 МОм и емкостей конденсаторов от 10 пФ до 10 мкФ.

Генератор переменного напряжения собран на одном транзисторе МП39 (подойдет любой из серий МП39-МП42 или другой низкочастотный транзистор). В цепь коллектора транзистора включена первичная обмотка трансформатора Т1, его вторичная обмотка соединена с базой транзистора. Напряжение смещения подается на базу с делителя R1R2. В цепи эмиттера включен резистор обратной связи R3. стабилизирующий работу генератора при изменении температуры окружающей среды и снижении напряжения питания. Генерация (возбуждение) возникает из-за положительной обратной связи между коллекторной и базовой цепями. Переменное напряжение снимается с коллектора транзистора и подается на мост через конденсатор С1.

Переключателем SA2 к измерительному мосту подключают эталонные резисторы и конденсаторы. Уравновешивают мост переменным резистором R7. К зажимам "С, Rx" вы будете подключать проверяемые детали, а в гнезда "Тф" включать головные телефоны с большим сопротивлением (ТОН-1, ТОН-2 и другие, сопротивлением не менее 2 кОм).

Постоянные резисторы возьмите МЛТ, ВС, причем R4-R6 с допуском не хуже 5 %. Конденсаторы С1-C3 могут быть бумажные (типов МБМ, БМТ, КБГИ и другие), а С4 слюдяной, емкости конденсаторов С2 - С4 также должны быть с допуском 5 % Трансформатор Т1 должен иметь соотношение витков коллекторной и базовой обмоток примерно 3:1. Здесь подойдет любой согласующий трансформатор от промышленных транзисторных приемников. В крайнем случае намотайте трансформатор сами на магнитопроводе из пермаллоевых Ш-образных пластин сечением не менее 30 мм2 (например, железо Ш5, толщина набора 6 мм). Обмотка I должна содержать 2400 витков провода марки ПЭВ или ПЭЛ диаметром 0.06...0.08 мм. обмотка II - 700...800 витков такого же провода.

Прибор соберите в деревянном или металлическом корпусе (рис. 7). На лицевой стенке укрепите выключатель SA1. переключатель SA2, переменный резистор R7, зажимы и гнезда для подключения проверяемых деталей и головных телефонов.

Простые пробники, приставки, измерители

Против каждого фиксированного положения переключателя напишите значение номинала эталонной детали, как это показано на рисунке. Вокруг ручки переменного резистора начертите окружность и нанесите пока две риски, соответствующие крайним положениям ручки.

После проверки монтажа включите прибор и послушайте головные телефоны. Если звука нет, поменяйте местами выводы одной из обмоток трансформатора генератора.

Затем приступайте к градуировке шкалы. Поскольку шкала общая, градуировать ее можно на любом диапазоне измерений. Но для этого диапазона подберите несколько деталей с известными номиналами. Например, вы выбрали диапазон "х10к" и поставили в это положение переключатель SA2. Запаситесь резисторами от 1 до 100 кОм Сначала подключите к зажимам резистор сопротивлением 1 кОм и вращением ручки переменного резистора добейтесь исчезновения звука в телефонах. Мост уравновешен, и на шкале в этом месте можно поставить риску с надписью "0.1" (1 кОм : 10 кОм = 0,1). Подключая к зажимам поочередно резисторы сопротивлением 2, 3, 4...10 кОм, нанесите на шкалу риски от 0.2 до 1. Так же наносятся риски от 2 до 10. только резисторы в этом случае должны быть сопротивлением 20. 30 кОм и т. д.

Проверьте работу прибора на других диапазонах. Если результаты измерений расходятся с истинным значением номинала детали, подберите точнее сопротивление соответствующего эталонного резистора или емкость конденсатора.

При пользовании прибором придерживайтесь следующей последовательности. Измеряемый резистор подключите к зажимам и поставьте переключатель сначала в положение "х1 М". Вращением ручки переменного резистора попытайтесь уравновесить мост. Если это не удастся, поставьте переключатель последовательно в следующие положения. В одном из них мост будет уравновешен. Сопротивление измеряемого резистора подсчитайте перемножением показаний шкал переключателя и переменного резистора. К примеру, переключатель стоит в положении "х10 к", а ручка переменного резистора - против риски "0.8". Тогда измеряемое сопротивление составит 10 кОм х 0.8 = 8 кОм. Аналогично измеряют и емкость конденсатора.

Если при работе с прибором громкости звука будет недостаточно, можно включить в розетку Х3 вместо телефонов постоянный резистор сопротивлением 2...3 кОм и подать сигнал с него на усилитель 3Ч, даже выполненный на одном-двух транзисторах и нагруженный на головные телефоны либо на осциллограф. Усилитель должен питаться от отдельного источника.

Как проверить транзистор...

Для проверки работоспособности транзисторов можно воспользоваться радиотрансляционной сетью, собрав для этого приставку, схема которой приведена на рис. 8. Проверяемый транзистор VT и показанные на схеме детали образуют усилитель, на вход которого поступает сильно ослабленное делителем R1R2 напряжение сигнала ЗЧ радиотрансляционной сети. Если напряжение сети 30 В. на резисторе R2 будет всего 0,08 В, а на базе транзистора - еще меньше. При исправном транзисторе в телефонах BF1 будет слышен громкий звук. По нему, правда, грубо, судят об усилительных свойствах транзистора. При проверке транзисторов структуры n-p-n нужно поменять местами подключение выводов батареи GB1 и конденсатора С1.

Простые пробники, приставки, измерители

В качестве звукового индикатора BF1 лучше использовать телефонный капсюль ДЭМШ, ДЭМ-4М или малогабаритную динамическую головку (например, 0.1ГД-3 или 0.1ГД-6), но включать ее следует через выходной трансформатор от малогабаритного приемника. Его первичную обмотку (с большим числом витков) включают в цепь коллектора, а к вторичной подключают головку.

Все резисторы - МЛТ-0,25, конденсатор С1 - К50-6, источник питания - батарея 3336.

В другом пробнике (рис. 9) проверяемый транзистор работает в режиме генерации и в головных телефонах BF1 слышен звук определенного тона. При неисправном транзисторе звука не будет.

Телефоны высокоомные (ТОН-1, ТОН-2), резисторы - МЛТ-0,25, конденсаторы С1, С2 - БМ. МБМ. C3 - К50-6, разъем X2 - двухгнездная колодка. Зажимы Х2-Х4 для подключения транзистора - любой конструкции, батарея питания - 3336. Как и в предыдущем случае, при необходимости проверить транзисторы структуры n-p-n следует поменять местами подключение выводов батареи и оксидного конденсатора.

Простые пробники, приставки, измерители

Для проверки транзисторов обеих структур (p-n-р и n-p-n) пригоден прибор, схема которого приведена на рис. 10. Если оба транзистора исправны, прибор превращается в несимметричный мультивибратор, работа которого контролируется по звуку в головных телефонах. При неисправном транзисторе звука не будет. Таким образом, для проверки транзисторов с помощью этого прибора нужно иметь по одному исправному транзистору каждой структуры, которые используются как образцовые.

Простые пробники, приставки, измерители

В качестве телефонов используют капсюли ДЭМ-4М, ДЭМШ. микротелефон ТМ-2. Источник питания G1 - один из элементов 316,332,343 или 373. Выключателя питания в приборе нет - когда транзисторы не подключены, потребления тока от источника не будет.

Порядок работы с прибором такой. При проверке транзистора, например структуры p-n-p, его подключают к соответствующим зажимам прибора, а к другим зажимам - заведомо исправный транзистор другой структуры, n-p-n. После этого в двухгнездную колодку вставляют вилку телефона и контролируют работу мультивибратора.

Проверять маломощные транзисторы любой структуры можно также с помощью пробника (рис. 11), в котором проверяемый транзистор работает в паре с образцовым (заранее проверенным и специально подобранным для пробника), но другой структуры. Если, скажем, проверяют транзистор структуры p-n-p, его выводы вставляют в гнезда разъема Х1, а в гнезда разъема Х2 вставляют выводы образцового транзистора структуры n-p-n. Тогда получится генератор, вырабатывающий колебания звуковой частоты, - они слышны в головном телефоне ВF1. Звук будет лишь в случае исправности проверяемого транзистора. Момент возникновения генерации зависит от положения движка переменного резистора R3 "Генерация".

Простые пробники, приставки, измерители

Кроме двух исправных образцовых транзисторов разной структуры, для пробника понадобятся миниатюрный телефон ТМ-2А, источник питания G1 - элементы 316, 332, 343, 373, переменный резистор любого типа и постоянные резисторы МЛТ мощностью до 0,5 Вт. Разъемами могут быть панельки под транзисторы, гнезда или зажимы.

Коэффициент передачи проверяемого транзистора нетрудно определять по положению движка переменного резистора - чем в большем диапазоне его перемещения будет сохраняться звук в телефоне, тем большим коэффициентом передачи обладает транзистор.

... и измерить его параметры

Как и другие радиодетали, транзисторы имеют свои параметры, определяющие их использование в тех или иных устройствах. Но прежде чем ставить транзистор в конструкцию, его нужно проверить. Для проверки всех параметров транзистора потребуется сложный измерительный прибор. Сделать такой прибор в любительских условиях практически невозможно. Да он и не нужен: ведь для большинства конструкций достаточно знать лишь статический коэффициент передачи тока базы, а еще реже - обратный ток коллектора. Поэтому лучше обойтись простейшими приборами, измеряющими эти параметры.

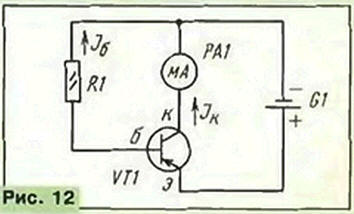

Как можно судить о статическом коэффициенте передачи тока базы? Посмотрите на рис. 12. Транзистор подключен к источнику питания G1, и в цепи его базы протекает ток, который зависит от сопротивления резистора R1. Этот ток транзистор усиливает. Значение усиленного тока показывает стрелка миллиамперметра, включенного в цепи коллектора. Достаточно разделить значение тока коллектора на значение тока в цепи базы и вы узнаете статический коэффициент передачи тока.

Простые пробники, приставки, измерители

Существуют два несколько различающихся коэффициента передачи тока - h21, h21э.

Первый называется динамическим коэффициентом передачи тока и показывает отношение приращения тока коллектора к вызвавшему его приращению тока базы. Измерять этот коэффициент в любительских условиях трудно, поэтому на практике чаще определяют второй коэффициент. Это - статический коэффициент передачи тока, показывающий отношение тока коллектора к данному току базы. При небольших токах коллектора оба коэффициента близки.

И еще о коэффициенте передачи тока. Он во многом зависит от тока коллектора. В некоторых измерительных приборах, схемы которых были опубликованы в популярной радиотехнической литературе прошлых лет, коэффициент передачи тока маломощных транзисторов измерялся при токе коллектора 20 и даже 30 мА. Это ошибочно. При таком токе усиление транзистора падает и прибор показывает заниженное значение коэффициента передачи тока. Вот почему иногда приходится слышать, что одни и те же транзисторы при проверке на разных приборах показывают коэффициенты передачи, отличающиеся вдвое и даже втрое. Показания любого измерителя будут близкими лишь в том случае, если максимальный ток коллектора при измерениях не превышает 5 мА. Такой предел принят в описываемых ниже простых конструкциях. В более сложных измерителях для транзистора устанавливают такой ток коллектора, при котором транзистор будет работать в конструкции, - он определит реальное значение коэффициента передачи.

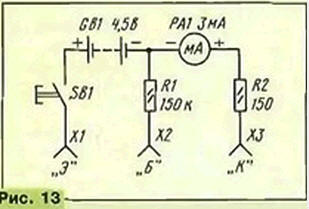

На рис. 13 приведена простейшая схема практического прибора для проверки транзисторов структуры p-n-р. Работает прибор так. К зажимам (или гнездам) "Э", "Б", "к" подключают выводы транзистора (соответственно эмиттер, базу, коллектор). При нажатой кнопке SB1 на выводы транзистора подается питающее напряжение от батареи GB1. В цепи базы транзистора при этом начинает протекать небольшой ток. Его значение определяется в основном сопротивлением резистора R1 (поскольку сопротивление эмиттерного перехода транзистора мало по сравнению с сопротивлением резистора) и в данном случае выбрано равным 0,03 мА (30 микроампер)

Простые пробники, приставки, измерители

Усиленный транзистором ток регистрирует миллиамперметр РА1 в цепи коллектора. Шкалу миллиамперметра можно отградуировать непосредственно в значениях h21Э. Если в приборе использован миллиамперметр, рассчитанный на измерение тока до 3 мА (такой предел есть в авометре Ц20), тогда отклонение стрелки на конечное деление шкалы будет соответствовать коэффициенту передачи тока 100. Для миллиамперметров с другими токами отклонения стролки на конечное деление шкалы это значение будет иным. Так, для миллиамперметра со шкалой на 5 мА предельное значение коэффициента передачи тока при указанном выше токе базы будет около 166.

Детали прибора совсем не обязательно располагать в футляре. Их можно быстро соединить друг с другом и проверить партию имеющихся у вас транзисторов. Резистор R2 предназначен для ограничения тока через миллиамперметр, если случайно попадется транзистор с пробитым переходом эмиттер - коллектор.

А как быть, если надо проверить транзисторы другой структуры - п-p-n? Тогда придется поменять местами выводы батареи питания и миллиамперметра.

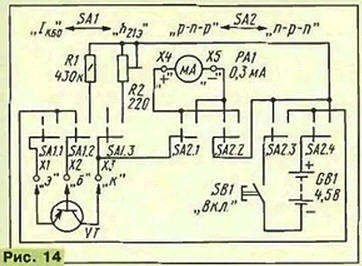

Еще одна приставка к авометру - испытатель транзисторов (рис. 14), позволяющий измерить два параметра биполярных транзисторов малой мощности: h21э - статический коэффициент передачи тока базы, 1КБО - обратный ток коллектора. Испытываемый транзистор VT подключают выводами к соответствующим зажимам "Э", "Б" и "К". В зависимости от структуры проверяемого транзистора переключатель SA2 устанавливают в положение "p-n-p" или "n-p-n". При этом изменяется полярность подключения источника питания, а также выводов индикатора РА1.

Простые пробники, приставки, измерители

Как и в предыдущей приставке, в качестве индикатора используется авометр Ц20. При измерении коэффициента h21Э (переключатель SA1 в правом по схеме положении) параллельно индикатору подключается через секцию SA1.3 резистор R2, в результате чего стрелка индикатора отклоняется до конечного деления шкалы уже при токе 3 мА. В этом же положении переключателя через секцию SA1.2 к выводу базы испытываемого транзистора подключается резистор R1, обеспечивающий ток базы 10 мкА. При этом шкала индикатора будет соответствовать коэффициенту h21Э=300 (3 мА:0.01 мА=300).

В левом по схеме положении переключателя SA1 база испытываемого транзистора VT соединяется с источником питания, а шунтирующий резистор R2 отключается от индикатора. Это положение соответствует измерению обратного тока коллектора, а шкала индикатора - току 300 мкА.

Все измерения проводят при нажатии кнопочного выключателя SB1.

Резистор R1 типа МЛТ-0,25, подстроечный резистор R2 любого типа. Переключатели - движковые, кнопочный выключатель - с самовозвратом (применима звонковая кнопка).

Зажимы для подключения транзистора -любые, важно лишь, чтобы они обеспечивали надежный контакт с выводами транзистора. Хорошо зарекомендовали себя самодельные зажимы (их можно применить и в других измерителях и пробниках), показанные на рис. 15. Зажим состоит из двух согнутых полосок пружинящей латуни или бронзы. В наружной 1 и внутренней 2 полосках просверлены отверстия под вывод транзистора. Внутренняя полоска необходима для увеличения надежности устройства и пружинящих свойств зажима. Полоски скрепляют друг с другом и прикрепляют к корпусу приставки винтами 3. Для крепления вывода транзистора нужно прижать верхнюю часть полосок до совмещения отверстий, вставить в отверстия вывод транзистора и отпустить полоски. Вывод транзистора будет надежно прижат к полоскам в трех точках.

Простые пробники, приставки, измерители

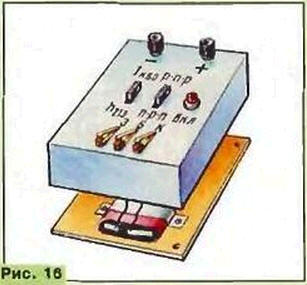

Возможный вариант конструкции этой приставки показан на рис. 16. Верхняя панель изготовлена из изоляционного материала (гетинакс, текстолит), нижняя (на ней укреплена батарея питания GB1) и боковые стенки - из алюминия или другого листового металла.

Простые пробники, приставки, измерители

Налаживание приставки сводится к установке резистором R2 заданного предела измерения, равного 3 мА. Для этого нужно установить переключатель SA1 в положение "h21Э" и, не подключая транзистор, включить между зажимами "Э" и "К" постоянный резистор сопротивлением 1,5 кОм (подобрать точно). Включив кнопочным выключателем питание, резистором R2 устанавливают стрелку индикатора РА1 на конечное деление шкалы.

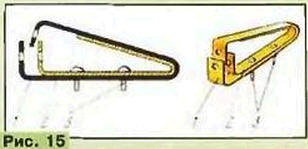

Для проверки транзисторов с жесткими короткими выводами (например, серии КТ315) нужно вырезать из фольгированного материала небольшую планку и прорезать в фольге несколько канавок, чтобы получились три дорожки. Ширина дорожек и расстояние между ними должны соответствовать размерам выводов транзистора. К дорожкам подпаивают отрезки многожильного монтажного провода, которые при проверке транзистора подключают к соответствующим зажимам прибора. Выводы транзистора прикладывают к дорожкам и нажимают кнопку SB1 прибора.

Простые пробники, приставки, измерители

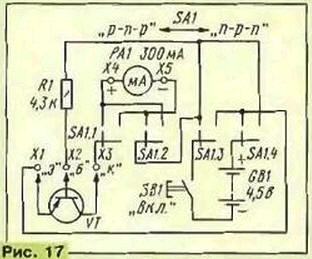

Перед монтажом транзисторов средней и большой мощности тоже бывает нужно знать их статический коэффициент передачи тока, а иногда и обратный ток коллектора. Конечно, можно было бы ввести дополнительный переключатель в предыдущие приставки и проверять на них транзисторы повышенной мощности. Но подобная проверка требуется не часто, а дополнительная коммутация усложнила бы конструкции приставок. Поэтому проще изготовить еще одну приставку к авометру - только для проверки транзисторов повышенной мощности. Схема такой приставки показана на рис. 17.

Как и в предыдущих приставках, испытываемый транзистор VT подключают к зажимам "Э", "Б" и "К", а необходимую полярность источника питания и включения индикатора РА1 для транзисторов разной структуры устанавливают переключателем SA1. Коэффициент h21Э измеряют при фиксированном токе базы, равном 1 мА. Этот ток зависит от сопротивления резистора R1. Шкала индикатора (авометр включен на измерение постоянного тока до 300 мА) оказывается рассчитанной на коэффициент h21Э=300.

После подключения транзистора и установки переключателя в нужное положение нажимают кнопку SB 1 и по шкале авометра определяют параметр h21Э. Следует, однако, учитывать, что продолжительность измерения должна быть возможно меньшей, особенно для транзисторов с большим (свыше 100) значением h21Э. При необходимости измерить обратный ток коллектора отключают от приставки вывод эмиттера и нажимают кнопку.

Переключатель - движковый, кнопка и зажимы - любые.

Описанные здесь приставки могут стать основой самостоятельной конструкции измерительного прибора с использованием в нем микроамперметра с током полного отклонения от 100 до 300 мкА. В каждом случае в зависимости от индикатора придется подобрать соответствующие резисторы. Нетрудно также объединить все приставки в единый самостоятельный измерительный прибор.

Высокоомный вольтметр постоянного тока

Авометр Ц20, как известно, предназначен для измерения постоянного напряжения. Однако пользоваться им как вольтметром не всегда бывает возможно. Это, в частности, касается измерений напряжений в высокоомных цепях радиоустройств. Ведь относительное входное сопротивление его вольтметра постоянного тока невелико - около 20 кОм/В, и при измерении напряжения через прибор протекает значительная часть тока измеряемой цепи. Это приводит к шунтированию измерительной цепи и появлению ошибки (иногда значительной) в измерениях. Поэтому одной из первых задач по совершенствованию комбинированного измерительного прибора Ц20 является повышение его относительного входного сопротивления при измерении напряжений.

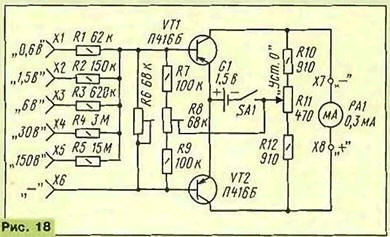

Схема сравнительно простой приставки, позволяющей решить эту задачу, приведена на рис. 18. Приставка представляет собой измерительный мост постоянного тока, в одну диагональ которого включен источник питания G1, а к другой диагонали подключен индикатор РА1 (авометр Ц20, включенный на предел измерения постоянного тока 0,3 мА). Плечи моста образуют участки эмиттер-коллектор транзисторов VT1 и VT2, резистор R10 с верхней (по схеме) от движка частью переменного резистора R11 и резистор R12 с нижней частью резистора R11. Мост балансируют переменным резистором R11 ("Уст. 0"); подстроечным резистором R8 изменяют напряжение смещения на базах транзисторов и тем самым уравнивают сопротивления участков эмиттер-коллектор.

Простые пробники, приставки, измерители

Измеряемое напряжение подается на базы транзисторов через один из добавочных резисторов R1-R5. При этом на резисторах R6-R9 образуется падение напряжения, а база транзистора VT2 оказывается под более отрицательным напряжением (относительно эмиттера), чем база транзистора VT1. Наступает разбаланс моста, и стрелка индикатора отклоняется. Угол ее отклонения будет тем больше, чем больше измеряемое напряжение на выбранном поддиапазоне. Причем ток через индикатор будет в десятки раз больше (это зависит от статического коэффициента передачи тока транзисторов), чем через входную цепь приставки.

Относительное входное сопротивление вольтметра с такой приставкой может быть около 300 кОм/В, но оно заведомо снижается до 100 кОм/В введением подстроенного резистора R6. Это сделано для того, чтобы упростить подбор транзисторов и, кроме того, использовать добавочные резисторы R1-R5 стандартных номиналов (и не подбирать их). Постоянные резисторы - с мощностью рассеяния не менее 0,25 Вт, причем добавочные резисторы R1-R5 желательно применить с допускаемым отклонением ±5 %. Подстроечные резисторы R6, R8 и переменный резистор R11 - СПО-0,5, СП-1.

Транзисторы желательно подобрать с одинаковым статическим коэффициентом передачи тока, равным 50...80.

Источник питания G1 - элементы 332, 343 или 373 напряжением 1,5 В. Входные гнезда XI-Х6, а также зажимы Х7, Х8 - любые.

Детали приставки можно разместить в любом подходящем готовом или самодельном корпусе (рис. 19). На верхней панели корпуса располагают гнезда, зажимы, выключатель питания и переменный резистор балансировки моста.

Простые пробники, приставки, измерители

Перед налаживанием приставки движки резисторов R8 и R11 следует установить в среднее по схеме положение, а резистора R6 - в верхнее (это нужно для того, чтобы выводы баз транзисторов соединялись накоротко). К зажимам подключают щупы авометра, включенного на предел измерений постоянного тока до 0,3 мА. Затем включают питание приставки и резистором R11 устанавливают стрелку авометра на нулевую отметку, т. е. балансируют мост. Движок резистора R6 устанавливают в нижнее по схеме положение и подстроечным резистором R8 дополнительно балансируют мост. Если при этом окажется, что движок резистора R8 устанавливается близко к одному из крайних положений,придется подобрать резистор R7 или R8. Если, например, движок подстроенного резистора находится близко к верхнему по схеме положению, резистор R7 должен быть меньшего сопротивления или резистор R9 большего. Такая регулировка свидетельствует лишь о том, что используемые транзисторы отличаются по статическому коэффициенту передачи тока.

Следующий этап налаживания - установка нужного относительного входного сопротивления приставки. Для этого между гнездами Х6 и Х2 следует включить источник напряжением 1,5 В (например, элемент 343) и подстроечным резистором R6 установить стрелку индикатора РА1 на конечное деление шкалы. Подавая на другие входные гнезда соответствующие напряжения, проверяют правильность показаний индикатора на других пределах измерения. При обнаружении расхождений подбирают добавочный резистор соответствующего предела измерений.

Автор: Б.С.Иванов
