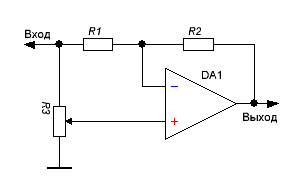

Бесплатная техническая библиотека ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ Практическое применение операционных усилителей. Часть первая. Энциклопедия радиоэлектроники и электротехники Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю Итак - операционный усилитель. Далее будем называть его ОУ, а то очень лень писать каждый раз полностью. На принципиальных схемах, чаще всего, он обозначается следующим образом: На рисунке обозначены три самых главных вывода ОУ - два входа и выход. Разумеется, есть еще выводы питания и иногда выводы частотной коррекции, хотя последнее встречается все реже - у большинства современных ОУ она встроенная. Два входа ОУ - Инвертирующий и Неинвертирующий названы так по присущим им свойствам. Если подать сигнал на Инвертирующий вход, то на выходе мы получим инвертированный сигнал, то бишь сдвинутый по фазе на 180 градусов - зеркальный; если же подать сигнал на Неинвертирующий вход, то на выходе мы получим фазово не измененный сигнал. Так же как и основных выводов, основных свойств ОУ тоже три - можно назвать их ТриО (или ООО - кому как нравится): Очень высокое сопротивление входа, Очень высокий коэффициент усиления (10000 и более), Очень низкое сопротивление выхода. Еще один очень важный параметр ОУ называется скорость нарастания напряжения на выходе (slew rate на буржуинском). Обозначает он фактически быстродействие данного ОУ - как быстро он сможет изменить напряжение на выходе при изменение оного на входе. Измеряется этот параметр в вольтах в секунду (В/сек). Этот параметр важен прежде всего для товарищей, конструирующих УЗЧ, поскольку, если ОУ недостаточно быстрый, то он не будет успевать за входным напряжением на высоких частотах и возникнут изрядные нелинейные искажения. У большинства современных ОУ общего назначения скорость нарастания сигнала от 10В/мксек и выше. У быстродействующих ОУ этот параметр может достигать значения 1000В/мксек. Оценить - подходит ли тот или иной ОУ для ваших целей по скорости нарастания сигнала можно по формуле: где, fmax - частота синусоидального сигнала, Vmax - скорость нарастания сигнала, Uвых - максимальное выходное напряжение. Ну да не будем больше тянуть кота за хвост - приступим к главной задаче этого опуса - куда, собственно, эти клевые штуки можно воткнуть и что из этого можно получить. Первая схема включения ОУ - инвертирующий усилитель. Наиболее популярная и часто встречающаяся схема усилителя на ОУ. Входной сигнал подается на инвертирующий вход, а неинвертирующий вход подключается к общему проводу. Коэффициент усиления определяется соотношением резисторов R1 и R2 и считается по формуле: Почему "минус"? Потому что, как мы помним, в инвертирующем усилителе фаза выходного сигнала "зеркальна" фазе входного. Входное сопротивление определяется резистором R1. Ежели его сопротивление, например 100кОм, то и входное сопротивление усилителя будет 100кОм. Следующая схема - инвертирующий усилитель с повышенным входным сопротивлением. Предыдущая схема всем хороша, за исключением одного нюанса - соотношение входного сопротивления и коэффициента усиления может не подойти для реализации какого-либо специфического проекта. Ведь что получается - допустим, нам нужен усилитель с К=100. Тогда, исходя из того, что значения резисторов должны быть в разумных пределах берем R2=1Мом, а R1=10кОм. То есть, входное сопротивление усилителя будет равным 10 кОм, что в некоторых случаях недостаточно. В этих самых случая можно применить следующую схему: В данном случае, коэффициент усиления считается по следующей формуле: То есть, при том же коэффициенте усиление сопротивление R1 можно увеличить, а значит и повысить входное сопротивление усилителя. Едем дальше - неинвертирующий усилитель. Выглядит он следующим образом: Коэффициент усиления определяется так: В данном случае, как видите, никаких минусов нет - фаза сигнала на входе и на выходе совпадает. Основное отличие от инвертирующего усилителя заключается в повышенном входном сопротивлении, которое может достигать 10Мом и выше. Если при реализации данной схемы в практических конструкциях, необходимо предусмотреть развязку с предыдущими каскадами по постоянному току - установить разделительный конденсатор, то нужно между входом ОУ и общим проводом включить резистор сопротивлением около 100 кОм, как показано на рисунке. Если этого не сделать, то ОУ перевозбудится и ничего дельного вы от него не получите. Ну кроме половины питания на выходе. Усилитель с изменяемым коэффициентом усиления. Примем R1=R2=R3=R. И введем некую переменную А, которая может принимать значения от 1 до 0 в зависимости от поворота движка переменного резистора R3. Тогда коэффициент усиления можно определить так: K=2A-1 Входное сопротивление практически не зависит от положения движка переменного резистора. Так, с усилителями разобрались - дальше у нас по плану - фильтры. Публикация: radiokot.ru Смотрите другие статьи раздела Начинающему радиолюбителю. Читайте и пишите полезные комментарии к этой статье. Последние новости науки и техники, новинки электроники: Искусственная кожа для эмуляции прикосновений
