www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Основные параметры передатчиков и приемников

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

Чтоб понять, что представляет собой тот или иной девайс, необходимо знать его параметры. Коль скоро мы собрались строить приемники и передатчики – неплохо было бы знать, по каким критериям они классифицируются.

Основные параметры передатчиков

Основные параметры приемников

Рабочая частота (частотный диапазон), МГц или кГц

Тип модуляции: амплитудная (АМ) / частотная (ЧМ)

Мощность выходного сигнала, Вт

Чувствительность по входу, мкВ

Выходное сопротивление, Ом

Входное сопротивление, Ом

Коэффициент гармоник

Избирательность, дБ

Чувствительность по входу, мВ

Мощность выходного сигнала, Вт

Коэффициент нелинейных искажений (КНИ) НЧ тракта (включая модулятор)

КНИ НЧ тракта, включая демодулятор

Теперь все по порядку.

Рабочая частота (частотный диапазон)

Если передатчик или приемник жестко настроены на определенную частоту – то можно говорить об одной рабочей частоте. Если в процессе работы возможно перестраивать рабочую частоту, то надо назвать диапазон рабочих частот, в пределах которого может осуществляться регулировка.

Измеряется в килогерцах (кГц), мегагерцах (МГц) или гигагерцах (ГГц).

Раньше для определения частотного диапазона чаще использовали не частоту, а длину волны. Отсюда пошли названия диапазонов ДВ (длинные волны), СВ, (средние волны) КВ (короткие волны), УКВ (ультракороткие волны).

Чтобы пересчитать длину волны в частоту, нужно поделить на нее скорость света (300 000 000 м/с). То есть,

Основные параметры передатчиков и приемников. Формула

где:

- длина волны (м)

c – скорость света (м/с)

F – частота (Гц)

Теперь вам нетрудно посчитать, что наши деды называли "ультракороткими волнами". Да да, не удивляйтесь, диапазон 65…75 МГц – это уже не просто "короткие" а "ультракороткие". А ведь их длина целых 4 метра! Для сравнения, длина волны мобильника стандарта GSM – 15…30 см (в зависимости от диапазона).

С развитием техники и освоением новых частотных диапазонов, им начали давать невообразимые названия вроде "сверхкороткие", "гиперкороткие" и т.п. Сейчас для обозначения диапазона чаще используют частоту. Это удобнее хотя бы даже тем, что не нужно ничего пересчитывать и помнить скорость света. Хотя, скорость света все равно помнить не помешает :)

Мы будем, в основном, работать с вещательными диапазонами УКВ. Их два: УКВ-1 - то что в народе так и называют "УКВ", и УКВ-2 - то, что принято называть "FM". Название FM происходит от английского Frequency Modulation - Частотная Модуляция (о модуляции читаем ниже). Вообще-то, если серьезно, то называть частотный диапазон по виду модуляции - технически безграмотно. Однако, в народе это название прочно укоренилось и стало нарицательным. С этим уже ничего не поделаешь.

Тип модуляции

Широко используется два типа модуляции: амплитудная (АМ) и частотная (ЧМ). По-буржуйски это звучит как AM и FM . Собственно, всеми любимый диапазон " FM " получил название именно благодаря частотной модуляции, с которой работают все радиостанции данного диапазона. Есть еще фазовая модуляция, сокращенно – ФМ, но уже, нашенскими буквами. Попрошу не путаться с буржуйским FM !

ЧМ, в отличие от АМ, более защищена от импульсных помех. Вообще говоря, на частотах, на которых расположены радиостанции УКВ-диапазона, применение ЧМ более удобно, чем АМ, поэтому она там и применяется. Хотя, телевизионный сигнал все равно передается с амплитудной модуляцией, независимо от частоты. Но это уже совсем другая история.

Частотная модуляция бывает узкополосная и широкополосная. В вещательных радиостанциях используется широкополосная ЧМ – ее девиация составляет 75 кГц.

В связных радиостанциях и прочей не вещательной радиотехнике чаще применяют узкополосную ЧМ, с девиацией порядка 3 кГц. Она более защищена от помех, поскольку допускает более острую настройку приемника на несущую.

Итак, наши диапазоны:

УКВ-1 - 65,0...74,0 МГц, модуляция - частотная

УКВ-2 ("FM") - 88,0...108,0 МГц, модуляция - частотная

Мощность выходного сигнала

Чем мощнее передатчик – тем дальше он может передать сигнал, тем легче этот сигнал будет принять.

Почти в каждом описании жучка пишется его дальность действия. Обычно – начиная от 50 м и заканчивая тремя километрами… Серьезно воспринимать эту информацию нельзя. Ни за что не польщайтесь дальностью в 1 км в условиях города, или не расстраивайтесь сильно пятидесятью метрами на открытой местности – ведь авторы никогда не дают параметры приемника, с которым тестировался данный жучок. А именно – они не называют чувствительность этого приемника. А ведь от нее многое зависит. Можно тестировать мощный передатчик при помощи приемника с паршивой чувствительностью – и получить в результате маленький радиус действия. Или наоборот, слушать маломощный передатчик через чувствительный приемник – и получить большую дальность. Поэтому, рассматривая схему жучка, в первую очередь обращайте внимание не на громкие слова, а на голые факты. А именно – попытайтесь прикинуть мощность передатчика. Обычно мощность в описании жучка не указывается (авторы ее просто не меряют, считая достаточным померить "дальность"). Поэтому нам остается только "на глаз" определить, на что способен жук.

Для этого нужно смотреть на:

- Напряжение питания. Чем больше – тем больше мощность (при прочих равных условиях)

- Номинал транзистора, стоящего в оконечном каскаде (или генераторе, если антенна подключена прямо к нему). Если стоит какой-нибудь паршивый КТ315 – большой мощности от схемы можно не ждать, не дождетесь. А если попробуете поднять – транзюк, ничего не говоря, просто предательски взорвется… Лучше, если стоит транзистор КТ6хх или КТ9хх, например, КТ608, КТ645, КТ904, КТ920 и т.д.

- Сопротивления транзисторов в коллекторной и эмиттерной цепях оконечного каскада. Чем они меньше – тем больше мощность (ппру).

Для сравнения скажу так: мощности в 1 Вт хватает в городских условиях где-то на километр при условии, что чувствительность приемника – порядка 1мкВ.

Чувствительность приемника

Ну мы уже начали говорить о чувствительности.

Чувствительность зависит процентов на 90 от "шумности" входного каскада приемника. Поэтому, для достижения хороших результатов, необходимо использовать малошумящие транзисторы. Часто используют полевики – они поменьше шумят.

У приемников диапазона УКВ, чувствительность обычно находится в пределах 0,1…10мкВ. Приведенные значения – крайности. Чтоб получить чувствительность 0,1 – надо изрядно попотеть. Так же, как и надо очень сильно не уважать себя, чтоб сделать приемник с чувствительностью 10мкВ. Истина где-то посередине. Порядка 1…3 мкВ – оптимальное значение чувствительности.

Выходное сопротивление передатчика

Это очень важно знать, потому что можно сделать очень прекрасный мощный передатчик и не получить от него и десятой доли номинальной мощности благодаря неправильному согласованию с антенной.

Итак, антенна обладает сопротивлением R , скажем 100 Ом. Чтоб излучить при помощи этой антенны мощность P , допустим – 4 Ватта, нужно приложить к ней напряжение U , которое рассчитывается по закону Ома:

U2 = PR

U2 = 100*4 = 400 U = 20 В

Получили 20 Вольт.

При напряжении 20 Вольт выходной каскад передатчика должен держать мощность 4 Вт, при этом через него будет протекать ток

I = P/U = 0,2А = 200мА

Таким образом, данный передатчик на сопротивлении 100 Ом развивает мощность 4 Вт.

А если вместо антенны на 100 Ом подключить антенну на 200 Ом? (А напряжение то же – 20 В)

Считаем:

P = UI = U(U/R) = 20(20/200) = 2 Вт

В два раза меньше! То есть, физически, выходной каскад готов прокачать 4 Ватта, но не может, так как ограничен напряжением в 20 Вольт.

Другая ситуация: сопротивление антенны – 50 Ом, то есть – в 2 раза меньше. Что получается? На нее пойдет двойная мощность, через оконечный каскад потечет двойной ток – и транзистор в конечном каскаде многозначительно накроется медным тазом…

Короче говоря, к чему я это все? А к тому, что необходимо знать, какую нагрузку мы вправе подключить к выходу передатчика, а какую – не в праве. То есть, необходимо знать выходное сопротивление передатчика.

Но нам надо знать и сопротивление антенны. А вот тут-то сложнее: его очень сложно измерить. Можно, конечно, рассчитать, но расчет не даст точного значения. Теория всегда немного расходится с практикой. Как же быть?

Очень просто. Существуют специальные схемы, которые позволяют изменять выходное сопротивление. Они называются "схемы согласования". Наиболее распространены два вида: на основе трансформатора и на основе П-фильтра. Схемы согласования обычно ставятся на выходной каскад усилителя, и выглядят примерно так (слева – трансформаторная, справа – на основе П-фильтра):

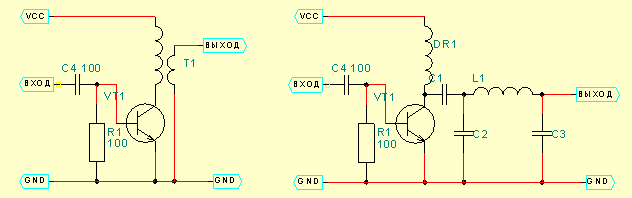

Основные параметры передатчиков и приемников. Схемы согласования сопротивлений

Для настройки выходного сопротивления трансформаторной схемы, необходимо изменять количество витков II обмотки.

Для настройки схемы с П-фильтром, нужно регулировать индуктивность L 1 и емкость C 3.

Настройка производится при включенном передатчике и подключенной штатной антенне. При этом, мощность излученного антенной сигнала измеряется при помощи специального прибора – волномера (это такой приемничек с милливольтметром). В процессе настройки, добиваются максимального значения излучаемой мощности. Крайне не рекомендуется производить настройку мощных передатчиков, находясь в непосредственной близости от антенны. Если, конечно, ваша мама хочет иметь внуков… :)

Входное сопротивление приемника

Почти то же самое. Кроме внуков. Принимаемый сигнал слишком слаб, чтобы сколь-нибудь навредить отечественному генофонду.

Согласование сопротивлений производится при помощи входного колебательного контура. Антенна подключается либо к части витков контура, либо через катушку связи, либо через конденсатор. Схемы вот:

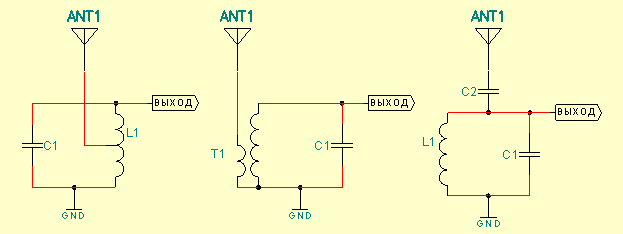

Основные параметры передатчиков и приемников. Входные схемы приемников

Сигнал с контура также может сниматься или напрямую, как показано на схемах, или через катушку связи, или с части витков. Во-общем, зависит от воли конструктора и конкретных условий.

Коэффициент гармоник

Говорит нам о том, насколько излучаемый передатчиком сигнал "синусоидален". Чем меньше к.г. – тем больше сигнал похож на синус. Хотя, бывает и так, что визуально – вроде бы синус, а гармоник – тьма. Значит, все-таки – не синус. Человеку свойственно ошибаться. Техника более объективна в своей оценке.

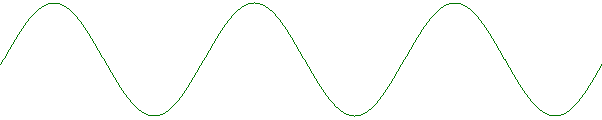

Вот так выглядит "чистый" синус (синусоида сгенерирована звуковым генератором программы WaveLab ):

Основные параметры передатчиков и приемников. Чистый палэзный и нэдарагой синус

Гармоники возникают, как мы знаем, из-за нелинейных искажений сигнала. Искажения могут возникать по различным причинам. Например, если усилительный транзистор работает на нелинейном участке передаточной характеристики. Иначе говоря, если при равных изменениях тока базы, изменения тока коллектора не равны. Это может быть в двух случаях:

  1. На транзистор подан недостаточный ток смещения. То есть, при отсутствии сигнала он полностью закрыт, а открываться начинает лишь с возрастанием уровня сигнала. При этом, у выходной синусоиды получаются "спиленными" низы:

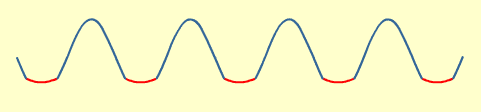

    Основные параметры передатчиков и приемников. Синус со срезанными низами

    Кстати, выходные каскады большинства передатчиков работают в режиме С. Этот режим не подразумевает наличия смещения базы.

    То есть, на выходах таких каскадов всегда будет сигнал с отрезанными низами. Но с этим мирятся ввиду высокого КПД подобных каскадов. Гармоники вырезаются фильтрами, стоящими после каскада. Кстати, каскады, изображенные на схемах согласования, работают как раз в режиме C.

  2. Амплитуда входного сигнала слишком велика, и необходимый коллекторный ток не может быть обеспечен.

    Например:

    В коллекторной цепи транзистора стоит резистор на 100 Ом,

    напряжение питания – 25 В.

    Соответственно, при полностью открытом транзисторе, коллекторный ток будет равен 25/100 = 0,25 А = 250 мА.

    Коэффициент усиления транзистора– 50, то есть, коллекторный ток в 50 раз больше тока базы.

    Теперь такая ситуация: на базу подали ток 10 мА. Каков будет ток коллектора?

    Что? 500 мА? Ни фига подобного! Мы же только что говорили, что при ПОЛНОСТЬЮ открытом транзисторе, коллекторный ток составляет 250 мА. Значит, больше этого значения, он не сможет быть ни под каким соусом. Если мы будем увеличивать ток базы от нуля до 10 мА, то коллекторный ток будет возрастать только до тех пор, пока не станет равным 250 мА. После этого, он не увеличится, сколько бы мы не увеличивали ток базы. Такой режим транзистора называется " режим насыщения ". В момент достижения коллекторным током отметки 250 мА, базовый ток равен 250/50 – 5 мА. То есть, для корректной работы данного каскада, на его вход нельзя подавать ток больше 5 мА. То же самое происходит и с сигналом. Если ток сигнала "зашкаливает" за определенное значение, то транзистор уходит в насыщение. На осциллограмме это проявляется в виде "спиленных" верхушек синусоиды:

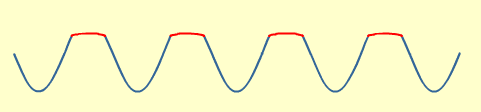

    Основные параметры передатчиков и приемников. Синус со срезанными верхушками

Кроме таких характерных искажений, возникают и другие всевозможные нелинейные искажения сигнала. Со всеми этими искажениями призваны бороться частотные фильтры. Обычно, используются фильтры нижних частот (ФНЧ), поскольку, как говорилось ранее, частоты гармоник обычно выше частоты полезного сигнала. ФНЧ пропускает основную частоту и "вырезает" все частоты, которые выше основной. При этом, сигнал, как по волшебству, превращается в синус чистой красоты.

Избирательность приемника

Этот параметр показывает, насколько хорошо приемник может отделить сигнал требуемой частоты от сигналов других частот. Измеряется в децибелах (дБ) относительно соседнего частотного канала либо зеркального канала (в гетеродинных приемниках).

Дело в том, что в эфире постоянно летят тысячи всевозможных электромагнитных колебаний: от радиостанций, телевизионных передатчиков, наших любимых "мобильных друзей", и т.д. и т.п. Различаются они лишь по мощности да по частоте. Правда, по мощности им отличаться не обязательно – это не есть критерий выбора. Настройка на любую радиостанцию, будь то телеканал " MTV " или база вашего домашнего радиотелефона, происходит именно по частоте. При этом, на приемнике лежит ответственность: выбрать из тысяч частот – ту одну, единственную и неповторимую, которую мы хотим принять. Если на близких частотах нет никаких признаков разумной жизни – хорошо. А если где-нибудь через пол-мегагерца от нашей радиостанции, находится сигнал другой радиостанции? Это есть не очень хорошо. Вот тут то и понадобится хорошая избирательность приемника.

Избирательность приемника зависит, в-основном, от добротности колебательных контуров. Подробнее, мы будем разбираться с избирательностью при рассмотрении конкретных схем приемников.

Оставшиеся четыре параметра относятся к НЧ тракту приемника и передатчика.

Чувствительность по НЧ входу передатчика

Чем чувствительнее вход передатчика, тем более слабый сигнал можно на него подавать. Этот параметр особенно важен в жучках, где сигнал снимается с микрофона, и имеет очень малую мощность. Если нужно, чувствительность наращивается дополнительными каскадами усиления.

Мощность выходного НЧ-сигнала приемника

Мощность сигнала, которую отдает на выход приемник. Ее необходимо знать, чтобы правильно подобрать усилитель мощности для дальнейшего усиления.

КНИ (Коэффициент нелинейных искажений)

Ну, в-общем, мы уже разобрались, что такое нелинейные искажения и откуда они берутся. Но! Если по ВЧ-тракту достаточно поставить фильтр – и все станет хорошо, то в звуковом тракте "лечить" нелинейные искажения куда труднее. Точнее – просто невозможно. Поэтому, со звуковым или любым другим модулирующим сигналом, необходимо обращаться очень бережно, чтобы в нем возникло как можно меньше нелинейных искажений.

Публикация: www.radiokot.ru, www.cxem.net
