www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Радиоприемники на транзисторах

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

Первые практические шаги радиолюбителя начинаются, как правило, с постройки детекторных приемников. Но громкость их невелика, и существенно повысить ее не удается даже с хорошей наружной антенной. Как быть! Об этом рассказано в статье.

Громкость звучания детекторного приемника возрастет, если добавить к нему небольшую радиодеталь - транзистор. Он позволяет усилить сигнал в десятки и сотни раз, несмотря на свои крохотные размеры. Потребляет же транзистор совсем немного энергии и способен работать даже при напряжении питания менее вольта!

Вы уже знаете, что у транзистора три вывода - база, эмиттер и коллектор. В большинстве случаев входной сигнал подают на базу, а усиленный снимают с коллектора. Но иногда бывает необходимо снимать сигнал с эмиттера. Примером тому служит наша первая конструкция.

ДЕТЕКТОРНО - ТРАНЗИСТОРНЫЙ ПРИЕМНИК

Схема его приведена на рисунке 1. Входной колебательный контур состоит из катушки индуктивности L1 и переменного конденсатора C1. Далее следует каскад на транзисторе V1, подключенный параллельно колебательному контуру. База транзистора соединена через резистор R1 с коллектором - через этот резистор на базу подается напряжение смещения, необходимое для работы транзистора. В цепь эмиттера транзистора включены конденсатор С2 и головные телефоны В1. Питание на транзисторный каскад подается через выключатель S1 от гальванического элемента G1 напряжением 1,5 В.

Радиоприемники на транзисторах
Рис. 1

Почему же приемник называется детекторно-транзисторным? Потому что при выключенном питании участок база - эмиттер транзистора работает как обычный диод и вся конструкция превращается в детекторный приемник. Когда же на транзистор подано питание, он начинает не только детектировать, но и усиливать звуковые колебания, и громкость передачи возрастает.

Настраивают приемник на радиостанции переменным конденсатором С1. Антенну включают в гнездо X1, а заземление - в гнездо Х2.

О деталях приемника. Транзистор возьмите типа П416Б (можно П401-П403, П422) с коэффициентом передачи тока (раньше его называли коэффициентом усиления) от 60 до 100. Конденсатор С1 - КП-180 или другой малогабаритный переменный конденсатор с максимальной емкостью не менее 180 пФ. Если, например, применить конденсатор от радиоприемника "Селга", диапазон приемника расширится в сторону более длинных волн, поскольку максимальная емкость этого конденсатора равна 270 пФ. Конденсатор С2 - БМТ-2 или другого тина емкостью от 3300 до 9100 пФ. Резистор МЛТ-0,5 . (можно МЛТ-0,25 или МЛТ-0,125). Головные телефоны В1 типа ТОН-1, ТОН-2 или любые другие высокоомные (сопротивлением не менее 3 кОм).

Источником питания может быть любой элемент напряжением 1,5 В (316, 332, 343, 373) или малогабаритный дисковый аккумулятор типа Д-0,1 или Д-0,2. Выключатель S1 - тумблер ТВ2-1.

Катушку индуктивности намотайте проводом марки ПЭЛ или ПЭВ диаметром 0,15-0,2 мм на ферритовом стержне диаметром 8 мм и длиной 40-50 мм. Такого стержня вы не встретите в продаже, поэтому его придется отломить от более длинного стержня для карманного приемника. Делайте это так. Оберните стержень тканью и зажмите его в тисках так, чтобы поверх губок выступала часть нужной длины. Достаточно теперь резкого удара молотком по выступающему концу, и он отломится. Острые края стержня в месте скола сточите напильником. После этого намотайте на стержень 80 витков указанного провода, намотка виток к витку. С такой катушкой и указанным на схеме конденсатором переменной емкости приемник будет работать в диапазоне средних волн (примерно от 250 до 600 м).

Катушку индуктивности, переменный конденсатор и несколько других деталей смонтируйте на плате (рис. 2) из изоляционного материала. В точках подпайки выводов деталей просверлите в плате отверстия и вставьте в плату монтажные стойки-шпильки из толстой луженой медной проволоки. Чтобы шпильки не выпадали, слегка расплющите их плоскогубцами с обеих сторон платы.

Радиоприемники на транзисторах
Рис. 2

Ферритовый стержень укрепите в стойках из проволоки, пропущенной с нижней стороны платы через отверстия и изогнутой сверху полукольцом. Переменный конденсатор прикрепите к плате винтами или в крайнем случае приклейте.

Сначала припаяйте к шпилькам все детали. кроме транзистора. Перед пайкой транзистора предварительно определите его выводы. Для этого достаточно посмотреть на транзистор сверху - на его бортике увидите цветную метку в виде точки. Вывод рядом с меткой - это вывод эмиттера. Рядом с ним вывод коллектора, а оставшийся крайний - вывод базы.

Теперь переверните транзистор шляпкой вниз, изогните пинцетом его выводы, укоротите их кусачками настолько, чтобы они выступали над транзистором на 10-15 мм, и изогните концы выводов колечком. Эти колечки и припаивайте к монтажным шпилькам. Но и здесь, как и в дальнейшем, при подпайке выводов транзисторов желательно соблюдать определенную последовательность: первым припаивают вывод базы, затем эмиттера и в последнюю очередь коллектора.

Прежде чем устанавливать плату в корпус, убедитесь в работой способности приемника. Для этого подсоедините к стойкам-шпилькам платы остальные детали (источник питания, выключатель и головные телефоны) и подключите провод от наружной антенны и заземления. Не включая питания, настройте приемник переменным конденсатором на какую-нибудь радиостанцию. Если теперь включать питание, громкость звука в телефонах возрастет в несколько раз.

Если же громкость не возрастает, проверьте правильность подключения гальванического элемента - при обратной полярности по сравнению с указанной на схеме транзистор работать не будет.

После устранения ошибки проверьте, сколько станций прослушивается при полном повороте ручки настройки переменного конденсатора. Если какая-то станция прослушивается в одном из крайних положений ручки, измените число витков катушки, включите последовательно с антенной постоянный конденсатор или подключите параллельно переменному конденсатору постоянный (емкость его подберите такой, чтобы, станция была слышна на некотором расстоянии от крайнего положения ручки переменного конденсатора).

Какую же из перечисленных мер лучше применить? Давайте разберемся. Когда станция слышна в крайнем по часовой стрелке положении ручки переменного конденсатора, значит, емкость конденсатора минимальна. В этом случае нужно отмотать от катушки несколько витков провода или включить последовательно с антенной постоянный конденсатор.

Если же, наоборот, станция слышна в противоположном крайнем положении ручки конденсатора, значит, емкость его максимальна. В этом случае нужно добавить к катушке несколько витков или подключить параллельно переменному конденсатору постоянный.

После такой проверки и подстройки можно укрепить плату в корпусе подходящих размеров (рис. 3). На боковых стенках Корпуса установите гнезда для подключения антенны и заземления, а также разъем под вилку головных телефонов. Гальванический элемент прикрепите металлической скобой к боковой стенке корпуса с внутренней стороны.

Радиоприемники на транзисторах
Рис. 3

Выключатель можно установить как на верхней панели, так и на боковой стенке. Нижняя крышка корпуса должна быть, конечно, съемной.

РАДИОПРИЕМНИК НА ОДНОМ ТРАНЗИСТОРЕ

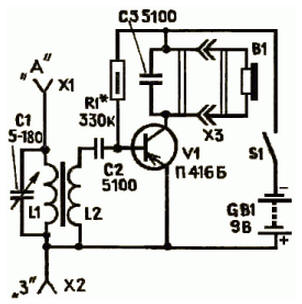

Этот приемник обладает большей чувствительностью, чем предыдущий, хотя и содержит тоже всего один транзистор (рис. 4). Все дело в том, что транзистор включен несколько иначе - головные телефоны стоят в цепи коллектора. В таком режиме каскад имеет большее усиление, чем при включении телефонов в эмиттерную цепь.

Радиоприемники на транзисторах
Рис. 4

Несколько иначе выполнена и входная часть приемника. На общем ферритовом стержне теперь размещены две катушки индуктивности - контурная L1 (с переменным конденсатором С1 она составляет колебательный контур) и катушка связи L2. Причем число витков катушки связи меньше, чем контурной, и на транзистор поступает лишь часть принятого сигнала. Сделано это для того, чтобы транзистор не влиял на колебательный контур и не изменял его настройки.

Итак, с катушки связи сигнал поступает на базу транзистора через конденсатор С2. Здесь он детектируется, то есть из него выделяется сигнал звуковой частоты, который затем усиливается транзистором. Из головных телефонов слышна передача радиостанции.

Как и в предыдущем приемнике, смещение на базу транзистора подается через резистор R1. У буквенного обозначения резистора стоит звездочка. Она показывает, что этот резистор, возможно, придется подбирать (то есть уточнять сопротивление резистора) при налаживании приемника. Об этом будет сказано позже.

Источником питания приемника является батарея гальванических элементов, поэтому она обозначается GB1. В данном случае используется батарея "Крона" напряжением 9 В.

Конденсаторы, резистор, транзистор, выключатель и головные телефоны такие же, что и в предыдущем приемнике. Катушки намотаны на ферритовом стержне диаметром 8 мм и длиной 40-50 мм. Катушка L1 содержит 80 витков, a L2 - 20 витков провода марки ПЭЛ или ПЭВ диаметром 0,15-0,2 мм. Расстояние между катушками около 5 мм, намотка виток к витку.

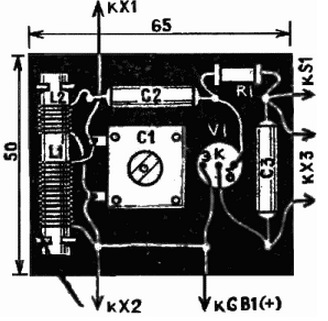

Часть деталей приемника смонтируйте на плате (рис. 5) из изоляционного материала, напоминающей плату предыдущего приемника. После монтажа проверьте правильность всех соединений и только после этого подключите к монтажным шпилькам источник питания, головные телефоны, антенну и заземление. Подайте выключателем питание (в головных телефонах при этом раздастся щелчок) и сразу же измерьте напряжение между эмиттером и коллектором транзистора. Стрелка вольтметра должна показать напряжение около 4,5 В. Если оно значительно (более чем на 20%) отличается от указанного, подберите резистор R1 - установите вместо него другой, с меньшим или большим сопротивлением.

Радиоприемники на транзисторах
Рис. 5

Определить, какой именно резистор нужен, нетрудно. При меньшем измеренном напряжении нужно установить резистор с большим по сравнению с указанным на схеме сопротивлением (390 кОм, 430 кОм, 470 кОм и т. д.). Наоборот, если измеренное напряжение превышает заданное, сопротивление резистора следует уменьшить (установить резистор сопротивлением 300 кОм, 270 кОм, 240 кОм).

Можно поступить иначе: включить вместо резистора R1 два последовательно соединенных резистора - постоянный сопротивлением 100 кОм, и переменный сопротивлением 1 мОм. Перемещая движок переменного резистора, добейтесь нужного напряжения, измерьте общее сопротивление (цепочку при этом отпаяйте от платы) и установите на плату постоянный резистор примерно с таким же сопротивлением.

Практически такую подстройку приходится делать редко, поскольку оговорен требуемый коэффициент передачи тока транзистора (60-100) и при использовании транзистора с таким параметром указанный на схеме резистор обеспечивает режим его работы. Сказанное справедливо, конечно, лишь со "свежей" батареей. Поэтому измерьте ее напряжение с подключенным приемником - оно должно быть не ниже 8 В. В противном случае батарею придется заменить.

После проверки и установки напряжения на коллекторе дотроньтесь пинцетом до вывода базы транзистора. В телефонах должен раздаться слабый звук - фон переменного тока.

Вот теперь можете проверить, сколько радиостанций и с какой громкостью принимает ваша самоделка. Если заметите искажения звука в телефонах, отмотайте один-два витка от катушки связи L2. Если громкость звучания будет чрезмерной (особенно при приеме близлежащих мощных радиостанций), включите между наружной антенной и приемником постоянный конденсатор небольшой емкости (10-15 пФ). Изменить рабочий диапазон приемника в любом случае можно теми же средствами, что в предыдущей конструкции.

Плату и оставшиеся детали (гнезда, разъем, выключатель и батарею) укрепите в корпусе, который конструктивно может быть таким же, что и у первого приемника. Проводники питания можете припаять непосредственно к выводам батареи или использовать для подключения батареи к приемнику разъем - колодку от негодной "Кроны".

Автор: Б.Иванов
