www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Конструкции А.Партина

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

Переговорное устройство (рис. 1)

Конструкции А.Партина

Основа устройства - усилитель звуковой частоты, выполненный на двух транзисторах, включенных по схеме с общим эмиттером. Чтобы можно было точнее установить оптимальный режим их работы, в цепи баз транзисторов включены переменные резисторы (R1 и R4).

Переговорное устройство снабжено двумя капсюлями от головных телефонов ТОН-2 - BF1 и BF2. Первый из них может находиться вблизи усилителя, второй вместе с кнопочным переключателем SB2 удален на нужное расстояние и соединен с усилителем тремя проводами.

В показанном на схеме положении подвижных контактов кнопочных переключателей SB1 и SB2 капсюли установлены на прием сообщений. Если абонент, обладающий капсюлем BF1, нажмет на кнопку переключателя SB1, капсюль BF1 окажется подключенным ко входу усилителя и разговор будет услышан обладателем капсюля BF2. Аналогичным способом второй абонент сможет передать сообщение первому, если нажмет на кнопку SB2 (кнопка SB1 при этом должна быть отпущена).

Налаживать усилитель проще всего покаскадно, начиная с каскада на транзисторе VT2. Для этого левый по схеме вывод конденсатора С2 отсоединяют от коллектора транзистора VT1 и включают между этим выводом и общим проводом капсюль BF1. Попросив кого-нибудь произнести несколько фраз перед капсюлем BF1, прослушивают звук в капсюле BF2. Перемещением движка резистора R4 добиваются при этом наибольшей громкости звука и наименьших искажений.

Аналогично устанавливают режим работы транзистора VT1 переменным резистором R1, подключив капсюль BF1 к левому по схеме выводу конденсатора С1 либо нажав на кнопку SB1 (соединение конденсатора С2 с коллектором транзистора VT1 нужно, конечно, восстановить).

Налаживать устройство можно и с помощью вольтметра постоянного тока, подключаемого к выводам коллектора и эмиттера транзисторов. Соответствующим переменным резистором устанавливают напряжение на коллекторе около 6 В.

Генератор звуковой частоты (рис. 2)

Конструкции А.Партина

Он собран всего на одном транзисторе. Головной телефон ТОН-2 (BF1), капсюли которого желательно включить последовательно, и конденсаторы C1, C2 образуют колебательный контур. Чтобы возникла генерация, "отвод" контура соединен с эмиттером транзисторного каскада - это цепь положительной обратной связи.

Частота генерируемых колебаний зависит от номиналов конденсаторов контура и введенного сопротивления переменного резистора R1. Прослушивая звук в телефонах, убеждаются в изменении его тональности при перемещении движка резистора. Если есть возможность изменять питающее напряжение (уменьшать его до 3 В), нетрудно заметить и его влияние на частоту генератора.

Мультивибратор - "мигалка" (рис. 3)

Конструкции А.Партина

Если два усилительных каскада, например, изображенных на рис. 1, соединить между собой так, чтобы выходной сигнал каждого поступал на вход другого, получим генератор импульсов, называемый мультивибратором.

Наш экспериментальный мультивибратор снабжен головными телефонами BF1, с помощью которых прослушивают звук. Его тональность можно изменять переменными резисторами R2 и R4. Причем он будет восприниматься в виде щелчков разной частоты следования - в зависимости от положения движков переменных резисторов.

Чтобы нагляднее была видна работа мультивибратора, он дополнен световым сигнализатором, выполненным на транзисторе VT3. В цепь его эмиттера включен светодиод HL1. Теперь щелчки в телефонах станут сопровождаться вспышками светодиода. Их яркость устанавливают резистором R7.

По вспышкам светодиода видно, что резистор R4 влияет не только на частоту импульсов, но и на длительность вспышек, a R2 - на длительность пауз.

Перемещением движков переменных резисторов можно добиться одинаковых длительностей вспышек светодиода и пауз между ними.

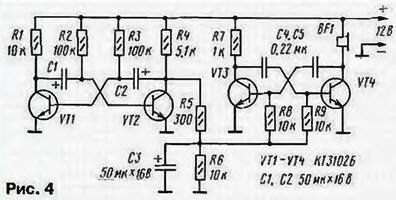

Сирена (рис. 4)

Конструкции А.Партина

Конструкция выполнена на двух мультивибраторах. Один из них (на транзисторах VT3, VT4) рассчитан на получение звука частотой около 1000 Гц, импульсы другого (на транзисторах VT1, VT2) следуют с частотой 0,5...1 Гц. Поскольку выход низкочастотного генератора соединен со входом управления частотой более высокочастотного, в головных телефонах слышен сигнал изменяющейся частоты - от 500 до 1000 Гц. Эти изменения скачкообразные - при открытом транзисторе VT2 слышен звук одной тональности, а при закрытом - другой. Более плавного изменения частоты можно добиться установкой резистора R5 большего сопротивления.

Чтобы звук сирены был громче, капсюли головных телефонов ТОН-2 следует соединить параллельно.

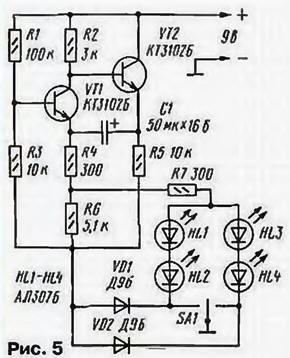

Указатель поворотов для велосипеда (рис. 5)

Конструкции А.Партина

Основа этого устройства - генератор импульсов, выполненный на транзисторах VT1 и VT2. Частота следования импульсов зависит главным образом от емкости конденсатора С1 и сопротивления резисторов R4 - R6.

Пока подвижный контакт переключателя SA1 находится в показанном на схеме положении, генератор не работает, так как на него не подается питающее напряжение. Стоит переместить подвижный контакт влево по схеме, как эмиттерные цепи транзисторов окажутся соединенными с общим проводом (минус напряжения питания). Одновременно в эмиттерную цепь будут включены сигнальные светодиоды HL1, HL2, которые начнут мигать.

Когда подвижный контакт переключателя будет перемещен вправо по схеме, напряжение на генератор поступит через диод VD2, а мигать станут светодиоды HL3, HL4.

Если вы пожелаете установить такую конструкцию на свой велосипед, светодиоды следует прикрепить к щиткам колес: HL1 и HL2 слева от колес (соответственно на переднем и заднем щитках), а HL3 и HL4 - справа.

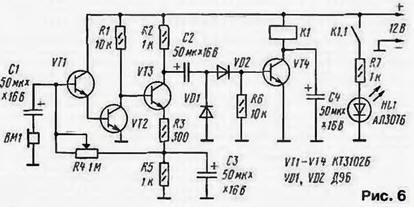

Акустическое реле (рис. 6)

Конструкции А.Партина

Так называют устройство, которое "срабатывает" по звуковому сигналу (громкий голос, хлопок в ладоши и т. п.) и включает нагрузку, например, лампу освещения.

Акустическое реле состоит из микрофона ВМ1 (его роль выполняет капсюль головных телефонов ТОН-2), чувствительного усилителя звуковой частоты на транзисторах VT1- VT3, детектора на диодах VD1, VD2, электронного ключа на транзисторе VT4 и электромагнитного реле К1. Контакты реле К1.1 включены в цепь светового сигнализатора срабатывания устройства - светодиода HL1. Режим работы усилителя устанавливают переменным резистором R4.

Пока нет звукового сигнала, транзистор VT4 закрыт, реле обесточено. Достаточно произнести вблизи микрофона, скажем, громкое "А", как на усилитель поступит сигнал звуковой частоты. С выхода усилителя он будет подан на детектор. Появившийся на нагрузке детектора (резистор R6) сигнал в виде однополярных импульсов большой длительности откроет транзистор VT4. Сработает реле и своими контактами подаст питание на светодиод. Яркость его ограничена резистором R7. После прекращения звукового сигнала реле еще некоторое время будет удерживаться током зарядки конденсатора С4, после чего отпустит. Светодиод погаснет.

Реле - герконовое РЭС55А, паспорт РС4.569.600-10. Его сопротивление 377 Ом с разбросом ± 56,5 Ом, напряжение срабатывания - 5,9 В, рабочее напряжение- 10 В.

Налаживание реле начинают с проверки выходного каскада - электронного ключа. При подключении резистора сопротивлением 10 кОм между плюсом источника питания и базой транзистора VT4 должны сработать реле К1 и зажечься светодиод. Затем произносят какие-нибудь звуки или фразы вблизи микрофона и вновь наблюдают зажигание светодиода. Перемещением движка переменного резистора R4 добиваются наибольшей чувствительности, чтобы акустическое реле реагировало на голос с возможно большего расстояния от микрофона.

Реле времени (рис. 7)

Конструкции А.Партина

Известно, что при подключении разряженного конденсатора к источнику питания через него начинает протекать ток зарядки. По мере зарядки конденсатора этот ток уменьшается и прекращается, когда конденсатор будет полностью заряжен. Продолжительность зарядки зависит от емкости конденсатора и сопротивления цепи, к которой он подключен.

На этом принципе построено наше реле, позволяющее отсчитывать заданное время. Как и в предыдущем устройстве, в нем использован электронный ключ на транзисторе VT2, а также световая сигнализация на светодиоде HL1. Каскад на транзисторе VT1 - усилитель тока.

Как только к устройству будет подключен источник питания, начнется зарядка конденсатора С1. Сразу же откроются оба транзистора, сработает электромагнитное реле К1 и контактами К1.1 включит светодиод. По мере зарядки конденсатора ток через транзистор VT1 начнет уменьшаться, а напряжение на резисторе R4 и, значит, на базе транзистора VT2 будет падать. Через определенное время, которое зависит от емкости конденсатора и сопротивления резистора R1, наступит момент, когда оба транзистора закроются, реле К1 отпустит, светодиод погаснет.

Для последующего пуска реле времени достаточно кратковременно нажать на кнопку SB1, чтобы разрядить конденсатор. Реле К1 такое же, что и в предыдущей конструкции.

Реле времени можно использовать, например, в охранной сигнализации. Оно будет включаться в момент входа в охраняемое помещение или выхода из него служебных лиц.

Сенсорный переключатель (рис. 8)

Конструкции А.Партина

Так называют бесконтактный переключатель, срабатывающий при касании пальцем специальной чувствительной (сенсорной) площадки, или просто сенсора. У переключателя два "канала", каждый из которых состоит из составного транзистора, собранного из двух биполярных, тринистора (VS1 - в одном "канале" и VS2 - в другом) и светодиодного индикатора.

Тринистор имеет три электрода - анод, катод, управляющий электрод - и обладает интересным свойством: если кратковременно подать на управляющий электрод плюсовое напряжение, иначе говоря, пропустить ток по цепи управляющий электрод - катод, тринистор откроется и будет оставаться в таком состоянии до тех пор, пока с него не снимут анодное напряжение либо замкнут выводы анода и катода.

Когда касаются пальцем сенсора Е1, т. е. базы составного транзистора, он открывается. Протекающий через него и управляющий электрод тринистора VS1 ток приводит к открыванию тринистора. Зажигается светодиод HL1, a HL2 остается погашенным. Конденсатор С1 заряжается так, что на его правом по схеме выводе плюс напряжения, а на левом - минус.

Если теперь коснуться сенсора Е2, откроется составной транзистор VT4 VT3, а вслед за ним - тринистор VS2. Конденсатор окажется подключенным между анодом и катодом тринистора VS1 в обратной полярности, т.е. минусом к аноду, что равносильно замыканию этих электродов. Светодиод HL1 погаснет, a HL2 - зажжется.

Некоторые экземпляры тринисторов не удерживаются в открытом состоянии из-за недостаточного анодного тока. Тогда придется увеличить этот ток подключением параллельно цепи индикации постоянного резистора. Например, в нашем случае - между нижним по схеме выводом резистора R1 и плюсом источника питания, если не удерживается тринистор VS1.

Кодовый замок (рис. 9)

Конструкции А.Партина

Такой замок можно встретить, скажем, на дверях жилых домов, квартир, лабораторий и в других местах, куда вход посторонним лицам нужно ограничить. Автоматика замка срабатывает только при нажатии в определенной последовательности нескольких кнопок, расположенных на пульте. Если это удастся, замок сработает и откроет входную дверь.

Предлагаемый макет замка содержит три "правильные" кнопки (SB1-SB3) и столько же "фальшивых" (SB4-SB6). В исходном состоянии транзистор VT1 открыт, тринисторы VS1- VS3 закрыты. "Программа" замка составлена так, что первой нужно нажать на кнопку SB3. Откроется тринистор VS3 и останется в таком состоянии, поскольку в его анодной цепи стоит нагрузка (резистор R3), обеспечивающая нужный ток удержания.

Далее нужно нажать кнопку SB2, чтобы сработал тринистор VS2 (его нагрузка - резистор R2). Последней нажимают кнопку SB1. Открывается тринистор VS1, зажигается светодиод HL1, сигнализирующий правильное срабатывание автоматики. Обычно на этом месте стоит исполнительный механизм - соленоид, выдвигающий ригель замка, либо электромагнитное реле, подающее напряжение питания на соленоид.

Если же эти кнопки нажимать в ином порядке, открыть замок не удастся. При случайном нажатии хотя бы одной кнопки из SB4-SB6 закроется транзистор VT1 и снимет питание с тринисторов - уже открывшийся из них закроется.

Чем больше кнопок "правильных" и "фальшивых", тем больше секретность замка, тем труднее разгадать код и открыть дверь.

Может случиться, что тринистор VS1 не будет удерживаться после открытия. Тогда следует воспользоваться рекомендациями для предыдущей конструкции и увеличить ток анода подключением резистора сопротивлением 300 Ом между катодом светодиода и плюсом источника питания.

Автор: А.Партин
