Начинающему радиолюбителю. Инструменты

Энциклопедия радиоэлектроники и электротехники / Начинающему радиолюбителю

Комментарии к статье Комментарии к статье

В первом уроке я расскажу, какие инструменты понадобятся тебе для дальнейших занятий. Во первых, самое главное это паяльник, он должен быть мощностью от 20 до 60 ватт. Предпочтительнее паяльник мощностью 20-25 Ватт, так как паяльник в 60 Вт слишком громоздкий и слишком мощный. Во вторых, нужны припой и канифоль, правда, можно купить "припой с канифолью" тогда не надо будет покупать канифоль отдельно. В третьих понадобятся ножницы, плоскогубцы, отвертка и напильник. Желательно еще иметь небольшие тиски. Чуть не забыл, еще надо много толстого картона...

Также, в дальнейшем для изготовления качественных плат тебе понадобится текстолит, хлорное железо или медный купорос.

 Вот вообщем то и все. Но одного паяльника мало, нужно еще научиться паять. Это не сложно, берете например один проводок, оголяете его конец ножницами (а еще лучше бокорезами), кладете его этим концом на кусок канифоли и несильно нажимаете сверху паяльником (ГОРЯЧИМ!). Теперь на проводке появился тонкий слой канифоли, после этого берете паяльником каплю припоя и размазываете по "канифольной" части проводка. Дуете. Все, теперь на проводке красиво блестит застывший припой. Так надо обрабатывать каждую из спаиваемых частей. Такая обработка называется залуживанием. После обработки кладете одну часть на другую и капаете небольшую каплю припоя на них, теперь они будут прочно спаяны между собой. Бываю, что ножки деталей окисляются и они плохо залуживаются. Для этих целей понадобится мелкая наждачная бумага. Можно также использовать различные кислоты для пайки.

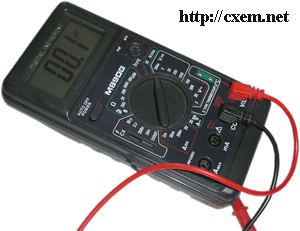

Начинающему радиолюбителю. Инструменты. Мультиметр M890G

  Позже, для тестирования схем тебе понадобится тестер (вольтметр, амперметр, омметр). На приборе лучше не экономить и покупать хороший, он значительно сэкономит ваше время при наладке схем. Если вы планируете всерьез занятся радиоэлектроникой, то советую приобрести вам осциллограф. Очень полезная штуковина.

Небольшое дополнение про инструменты для радиолюбителей от модератора форума жучки - Werewolf'а.

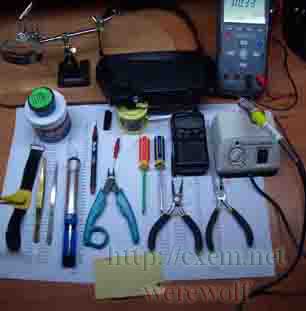

Теперь хотел поговорить по инструменту для радиолюбителя. Это строго для начинающих. Открою тайну, что те "кусачки" которыми вы кусаете провода, в действительности называются бокорезы! На фото, слева направо и сверху вниз.

1. Устройство с линзой и двумя крокодилами на шарнирах. Удобна и дешева. Сейчас пользуюсь редко, есть настольная лампа с линзой.

2. Очки увеличительные с подсветкой. Не пытайтесь купить "часовые" линзы!

3. Мультиметр - неотъемлемая часть вашей лабы. На фотке дорогой, а вы можете обойтись в первое время каким-нибудь подешевле.

4. Зеленая баночка это "оксидал" - белый порошок, чистит жало паяльника, просто опускаете в него нагретый паяльник, а достаете абсолютно чистый. На фото под оксидалам импортная паяльная паста. Такая баночка у нас стоит 50-100 руб, мне хватает на год. Очень удобна тем, что не оставляет следов канифоли и в процессе настройки можно просто вытереть тампоном.

5. Припой я использую обычно ПОС 61 или импортный аналог диаметром 1 и менее миллиметров.

6. Контрольный приемник. На фото сканирующий импортный 420-450 МГц. Я им пользуюсь при настройке на соответствующую частоту.

7. Паяльная станция. Регулирует температуру от 150 до 440С 18 вт. Но это не обязательная опция, можно воспользоваться паяльником на 8-25вт.

8. Антистатический браслет. Очень полезная штука, если вы работаете с микросхемами и полевыми транзисторами. Снимает статическое электричество с вашего тела исключая пробой. На деле просто кусок провода с резистором 1МОм, подключенный к батарее отопления.

9. Два пинцета прямой и угловой, старайтесь выбрать помягче - руки меньше устают.

10. Отсос. В общем ручной компрессор для удаления припоя при попытке выпаять деталь микросхемы. Без него выпаивать очень тяжело.

11. Неметаллическая отвертка! Сделана из композитного фарфора. Если нет, можно сделать из пластмассы. Нужна при настройке контуров, потому как не .оказывает влияния!

12. Бокорезы - тут много вариаций, лично мне нравятся такие!

13. Две небольшие отвертки для сборки-разборки аппаратуры.

14. Круглогубцы и утконосы. Круглогубцами удобно формировать ножки элементов перед пайкой в плату. Ну с утконосами пояснять не надо.

15. В самом низу тряпка для протирки жала паяльника. Можно любую натуральную.

Начинающему радиолюбителю. Инструменты. Инструмент для начинающего радиолюбителя

Чуть не забыл! Сверлильный станочек! Без двигателя стоит 250 руб на рынке. Зажимает от 0.4 до 4 мм, на фото вставлено сверло 4мм (сверлил отверстия для крепления платы частотомера) .

Начинающему радиолюбителю. Инструменты. Сверлильный станок
