www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Усовершенствование октан-корректора

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Зажигание

Комментарии к статье Комментарии к статье

Эта статья посвящена дальнейшему совершенствованию популярной у автолюбителей конструкции октан-корректора. Предлагаемое дополнительное устройство существенно повышает эффективность его применения.

Электронный октан-корректор В. Сидорчука [1], доработанный Э. Адигамовым [2], безусловно, прост, надежен в эксплуатации и обладает отличной совместимостью с различными системами зажигания. К сожалению, у него, как и у других подобных устройств, время задержки импульсов зажигания зависит только от положения ручки установки угла опережения зажигания (УОЗ). Это означает, что установленный угол оптимален, строго говоря, только для одного значения частоты вращения коленчатого вала (или скорости движения автомобиля на той или иной передаче).

Известно, что автомобильный двигатель укомплектован центробежным и вакуумным автоматами, корректирующими УОЗ в зависимости от частоты вращения коленчатого вала и нагрузки двигателя, а также механическим установочным октан-корректором. Фактический УОЗ в каждый момент определен суммарным действием всех этих устройств, а при использовании электронного октан-корректора к полученному результату добавляется еще одно существенное слагаемое.

УОЗ, обеспечиваемый электронным октан-корректором [2], оз.ок=6Nt, где N - частота вращения коленчатого вала двигателя, мин -1 ; t - задержка момента зажигания, вносимая электронным октан-корректором, с. Предположим, что начальная установка механического октан-корректора соответствует +15 град. и при N = 1500 мин -1 оптимальная задержка момента зажигания, установленная электронным октан-корректором, равна 1 мс, что соответствует 9 град. угла поворота коленчатого вала.

При N = 750 мин -1 время задержки будет соответствовать 4,5 град., а при 3000 мин -1 - 18 град. угла поворота коленчатого вала. При 750 мин -1 результирующий УОЗ равен +10,5 град., при 1500 мин -1 - +6 град., а при 3000 мин -1 - минус 3 град. Причем в момент срабатывания узла выключения задержки зажигания (N = 3000 мин -1 ) УОЗ резко изменится сразу на 18 град.

Этот пример проиллюстрирован на рис. 1 графиком зависимости УОЗ () от частоты вращения коленчатого вала двигателя. Штриховой линией 1 показана требуемая зависимость, а сплошной ломаной 2 - фактически получаемая. Очевидно, что оптимизировать работу двигателя по углу опережения зажигания этот октан-коррекор способен только при длительном движении автомобиля с неизменной скоростью.

Усовершенствование октан-корректора

Вместе с тем имеется возможность путем несложной доработки устранить этот недостаток и превратить октанкорректор в устройство, позволяющее поддерживать требуемый УОЗ в широких пределах частоты вращения коленчатого вала. На рис. 2 представлена принципиальная схема узла, которым необходимо дополнить октан-корректор [2].

Усовершенствование октан-корректора

Узел работает следующим образом. Импульсы низкого уровня, снимаемые с выхода инвертора DD1.1, через дифференцирующую цепь C1R1VD1 поступают на вход таймера DA1, включенного по схеме одновибратора. Выходные прямоугольные импульсы одновибратора имеют постоянные длительность и амплитуду, а частота пропорциональна частоте вращения коленчатого вала двигателя.

С делителя напряжения R3 эти импульсы поступают на интегрирующую цепь R4C4, преобразующую их в постоянное напряжение, которое прямо пропорционально частоте вращения коленчатого вала. Это напряжение заряжает времязадающий конденсатор С2 октанкорректора.

Таким образом, при увеличении частоты вращения коленчатого вала пропорционально сокращается время зарядки времязадающего конденсатора до напряжения переключения логического элемента DD1.4 и, соответственно, уменьшается время задержки, вносимой электронным октан-корректором. Требуемая зависимость изменения зарядного напряжения от частоты обеспечивается установкой начального напряжения на конденсаторе С4, снимаемого с движка резистора R3, а также регулировкой длительности выходных импульсов одновибратора резистором R2.

Кроме этого, в октан-корректоре [2] сопротивление резистора R4 необходимо увеличить с 6,8 до 22 кОм, а емкость конденсатора С2 уменьшить с 0,05 до 0,033 мкФ. Левый по схеме вывод резистора R6 (Х1) отключают от плюсового провода и подключают к общей точке конденсатора С4 и резистора R4 добавляемого узла. Напряжение питания на октан-корректор подают с параметрического стабилизатора R5VD2 добавочного узла.

Октан-корректор с указанными доработками обеспечивает регулировку задержки момента зажигания, эквивалентную изменению УОЗ в пределах 0...-10 град. относительно значения, установленного механическим октанкорректором. Характеристика работы устройства при тех же начальных условиях, что и в приведенном выше примере, представлена на рис. 1 кривой 3.

При максимальном времени задержки момента зажигания погрешность поддержания УОЗ в интервале частоты вращения коленчатого вала 1200...3000 мин -1 практически отсутствует, при 900 мин -1 не превышает 0,5 град., а в режиме холостого хода - не более 1,5...2 град. Задержка не зависит от изменения напряжения бортовой сети автомобиля в пределах 9...15 В.

Доработанный октан-корректор сохраняет способность обеспечивать искрообразование при снижении питающего напряжения до 6 В. Если требуется расширить диапазон регулирования УОЗ, рекомендуется увеличить сопротивление переменного резистора R6.

Предлагаемое устройство отличает от подобных, описанных в [3; 4], схемная простота, надежность работы, а также возможность сопряжения практически с любой системой зажигания.

В добавочном узле использованы постоянные резисторы МЛТ, подстроечные резисторы R2, R3 - CП5-2, конденсаторы С1-C3 - КМ-5, КМ-6, С4 - К52-1Б. Стабилитрон VD2 необходимо подобрать с напряжением стабилизации 7,5...7,7 В.

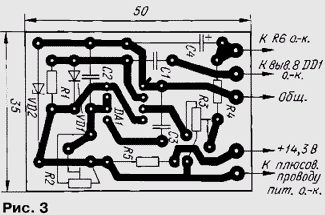

Детали узла размещены на печатной плате из фольгированного стеклотекстолита толщиной 1...1,5 мм. Чертеж платы показан на рис. 3.

Усовершенствование октан-корректора

Плата узла прикреплена к плате октан-корректора. Все устройство в сборе лучше всего смонтировать в отдельном прочном кожухе, укрепляемом вблизи блока зажигания. Необходимо позаботиться о защите октан-корректора от влаги и пыли. Его можно выполнить в виде легкосъемного блока, устанавливаемого в салоне автомобиля, например, на боковой стенке внизу, слева от места водителя. В этом случае, при снятом октан-корректоре, электрическая цепь зажигания окажется разомкнутой, что, по крайней мере, сильно затруднит запуск двигателя посторонним лицом. Таким образом, октан-корректор дополнительно будет выполнять функцию противоугонного устройства. С этой же целью целесообразно применить регулировочный переменный резистор СП3-30 (R6) с выключателем, размыкающим электрическую цепь этого резистора.

Для налаживания устройства потребуется источник питания напряжением 12...15 В, любой низкочастотный осциллограф, вольтметр и генератор импульсов, который можно выполнить так, как указано в [1]. Сначала временно отключают входную цепь таймера DA1, а движок резистора R3 устанавливают в нижнее (по схеме) положение.

На вход октан-корректора подают импульсы частотой 40 Гц и, подключив осциллограф к его выходу, резистором R3 постепенно увеличивают напряжение на конденсаторе С4 до появления выходных импульсов. Затем восстанавливают входную цепь таймера, подключают осциллограф к его выводу 3 и резистором R2 устанавливают длительность выходных импульсов одновибратора равной 7,5...8 мс.

Снова подключают осциллограф, переведенный в режим внешней синхронизации со ждущей разверткой, запускаемой входными импульсами (лучше всего использовать простейший двуканальный коммутатор), к выходу октанкорректора и резистором R6 устанавливают время задержки выходного импульса 1 мс. Увеличивают частоту генератора до 80 Гц и резистором R2 устанавливают время задержки 0,5 мс.

Проверив после этого длительность задержки импульсов на частоте 40 Гц, регулировку при необходимости повторяют до тех пор, пока длительность на частоте 80 Гц не будет точно в два раза меньше, чем на частоте 40 Гц. При этом следует иметь в виду, что для обеспечения стабильной работы одновибратора до частоты срабатывания узла выключения задержки момента зажигания (100 Гц) длительность его выходных импульсов не должна превышать 9,5 мс. Фактически в налаженном устройстве она не превышает 8 мс.

Затем частоту генератора уменьшают до 20 Гц и измеряют получаемую при этой частоте задержку входного импульса. Если она не менее 1,6...1,7 мс, то налаживание заканчивают, регулировочные винты подстроечных резисторов фиксируют краской, а плату, со стороны печатных проводников, покрывают нитролаком. В противном случае резистором R3 немного уменьшают начальное напряжение на конденсаторе С4, увеличивая время задержки до указанной величины, после чего проверяют и, если необходимо, снова выполняют регулировку на частоте 40 и 80 Гц.

Не следует стремиться к строгой линейности частотной зависимости времени задержки на участке ниже 40...30 Гц, поскольку это требует значительного уменьшения начального напряжения на конденсаторе С4, что может привести к пропаданию импульсов зажигания на самых малых оборотах коленчатого вала или неустойчивой работе системы зажигания при запуске двигателя.

Небольшая остаточная погрешность, выраженная в некотором уменьшении времени задержки зажигания на начальном участке (см. кривую 3 на рис.1), оказывает скорее положительное, нежели отрицательное воздействие, поскольку (автолюбители это хорошо знают) на малых оборотах двигатель работает устойчивее при несколько более раннем зажигании.

Наладить устройство с вполне приемлемой точностью можно и без осциллографа. Делают это так. Сначала проверяют работоспособность добавочного узла. Для этого движки резисторов R2 и R3 устанавливают в среднее положение, к конденсатору С4 подключают вольтметр, включают питание устройства и подают на вход октан-корректора импульсы частотой 20...80 Гц. Вращая движок резистора R2, убеждаются в изменении показаний вольтметра.

Затем возвращают движок резистора R2 в среднее положение, а резистор R6 октан-корректора переводят в положение максимального сопротивления. Отключают генератор импульсов, и резистором R3 устанавливают на конденсаторе С4 напряжение 3,7 В. Подают на вход октан-корректора импульсы частотой 80 Гц и резистором R2 устанавливают на этом конденсаторе напряжение 5,7 В.

В заключение снимают показания вольтметра на трех значениях частоты - 0, 20 и 40 Гц. Они должны быть соответственно 3,7, 4,2 и 4,7 В. При необходимости регулировку повторяют.

Подключение доработанного октанкорректора к бортовой системе автомобилей различных марок никаких особенностей по сравнению с описанным в [2, 5, 6] не имеет.

После монтажа октан-корректора на автомобиль, запуска и прогревания двигателя движок резистора R6 перемещают в среднее положение и механическим октан-корректором устанавливают оптимальный УОЗ, как это указано в инструкции по эксплуатации автомобиля, т. е. добиваются незначительной, кратковременной детонации двигателя при резком нажатии на педаль акселератора во время движения машины на прямой передаче со скоростью 30...40 км/ч. На этом все регулировки заканчивают.

Трехлетняя эксплуатация доработанного автором октан-корректора на автомобиле ГАЗ-2410, укомплектованном блоком зажигания 1302.3734-01 с магнитоэлектрическим датчиком, показала заметное улучшение ходовых качеств машины .

Литература

  1. Сидорчук В. Электронный октан-корректор. - Радио, 1991, № 11, с. 25, 26.
  2. Адигамов Э. Доработка октан-корректора. - Радио, 1994, № 10, с. 30, 31.
  3. Бирюков А. Цифровой октан-корректор. - Радио, 1987, № 10, с. 34 - 37.
  4. Беспалов В. Корректор угла ОЗ. - Радио, 1988, № 5, с. 17, 18.
  5. Об использовании устройства с коммутатором 36.3734. (Наша консультация). - Радио, 1995, № 12, с. 59.
  6. Киселев А. Еще раз об октан-корректоре. - Радио, 1996, № 6, с. 50.

Автор: К.Куприянов, г.Санкт-Петербург


Вообще говоря, изменение установленного угла опережения зажигания нужно рассматривать как меру временную и вынужденную, в частности, при необходимости использовать бензин с октановым числом, не соответствующим паспортным характеристикам двигателя автомобиля. В настоящее время, когда качество горючего, которое мы заливаем в бак своей машины, стало, мягко говоря, непредсказуемым, такой прибор, как электронный октан-корректор, просто необходим.

Как совершенно справедливо замечено в статье К. Куприянова, при введении в действие октан-корректора, описанного в [1]. происходит постоянное по времени запаздывание момента зажигания, пропорциональное в угловом исчислении увеличению частоты вращения коленчатого вала двигателя с последующим скачкообразным увеличением угла ОЗ. Хотя на практике это явление почти незаметно, внутренние резервы исходного устройства позволяют частично устранить упомянутое запаздывание. Для этого в устройство [2] достаточно ввести транзистор VT3, резисторы R8. R9 и конденсатор С6 (см схему на рис. 1).

Усовершенствование октан-корректора

(нажмите для увеличения)

Алгоритм работы октан-корректора качественно проиллюстрирован графиками, показанными на рис. 2. Моментам размыкания контактов прерывателя соответствуют плюсовые перепады напряжения - от низкого уровня к высокому - на входе октан-корректора (диагр. 1). В эти моменты происходит быстрая разрядка конденсатора С1 почти до нуля через открывающийся транзистор VT1 (диагр. 3). Заряжается конденсатор сравнительно медленно через резистор R3.

Усовершенствование октан-корректора

Как только напряжение на заряжающемся конденсаторе С1 достигнет порога переключения логического элемента DD1.2. он переходит из единичного состояния в нулевое (диагр. 4), a DD1.3 - в единичное. Открывающийся в этот момент транзистор VT2 быстро разряжает конденсатор С2 (диагр. 5) до уровня, практически определяемого напряжением на базе транзистора VT3. Поскольку задержка переключения элемента DD1.2 не зависит от частоты вращении, среднее напряжение на его выходе увеличивается с увеличением частоты. Конденсатор С6 усредняет это напряжение.

Последующая зарядка конденсатора С2 через резистор R6 начинается именно с указанного уровня в момент закрывания транзистора VT2. Чем ниже начальный уровень, тем дольше будет заряжаться конденсатор до момента переключения элемента DD1.4, а значит, больше задержка искрообразования (диагр. 6).

Получаемая при этом характеристика угла OЗ показана на рис. 3, аналогичном рис. 1 в статье К. Куприянова, в виде кривой 4. При тех же начальных условиях (tзад = 1 мс при N = 1500 мин-1) погрешность регулирования в наиболее часто употребляемом при езде интервале частоты вращения коленчатого вала двигателя от 1200 до 3000 мин-1 не превышает 3 град.

Усовершенствование октан-корректора

Следует отметить, что работа этого варианта октан-корректора существенно зависит от скважности входных импульсов. Поэтому для его налаживания рекомендуется собрать формирователь импульсов по схеме на рис. 4. Как известно, импульсы с датчика Холла автомобиля ВАЗ-2108 и его модификаций имеют скважность, равную 3, а угол замкнутого состояния контактов φзс контактного прерывателя вазовских автомобилей равен 55 град., т. е. скважность импульсов с прерывателя "шестерки" Q = 90/55= 1,63.

Усовершенствование октан-корректора

Чтобы можно было применять один и тот же формирователь импульсов для налаживания октан-корректоров разных моделей автомобилей с небольшой лишь корректировкой скважности, для контактной системы зажигания пересчитывают скважность с учетом инвертирования: Qинв = 90/(90 - φзс). или для ВАЗ-2106 Qинв = 90/(90 - 55)=2.57. Подбирая число диодов формирователя и синусоидальное напряжение генератора сигналов, получают необходимую скважность импульсов на входе октан-корректора. В моем практическом варианте для получения скважности 3 понадобилось четыре диода при амплитуде сигнала генератора 5.7 В.

Кроме указанных, для формирователя подойдут диоды серий Д220. Д223, КД521, КД522 и транзистор КТ315 с любым буквенным индексом. Можно применить формирователь импульсов заданной скважности и по другой схеме.

Корректор для автомобиля ВАЗ-2108 (вставлена перемычка Х2.3 на рис. 1) налаживают следующим образом. Вместо делителя R8R9 временно подключают любой переменный резистор группы А сопротивлением 22 кОм (движком к базе транзистора VT3). Сначала движок резистора устанавливают в то крайнее положение, в котором база транзистора "заземлена". К входу корректора подключают формирователь, а к выходу - осциллограф.

Включают питание корректора и устанавливают частоту генератора 120 Гц со скважностью выходных импульсов формирователя, равную 3. Подбирают резистор R3, добиваясь отключения задержки на этой частоте. Затем уменьшают частоту генератора до 50 Гц и, перемещая движок резистора R6 поочередно в оба крайних положения, определяют максимальное время задержки момента зажигания, вносимое октан-корректором (в нашем случае 1 мс). Увеличивают частоту генератора до 100 Гц и находят такое положение движка временного переменного резистора, в котором максимальная задержка момента зажигания, устанавливаемая резистором R6. равна половине максимальной - 0.5 мс.

Теперь целесообразно снять график зависимости времени задержки момента зажигания от частоты генератора при найденном положении движка временного переменного резистора Пересчитывают частоту вращения вала двигателя в мин-1: N = 30f. где f - частота генератора. Гц. Угол ОЗ φоз = 6N·t, где t - время задержки, мс. Результирующий угол φрез оз = 15 - φоз (см. таблицу) наносят на график рис. 3.

Усовершенствование октан-корректора

По форме полученный график не должен сильно отличаться от кривой 4, хотя числовые значения могут быть и другими в зависимости от максимального времени задержки. Если необходимо, повторно выполняют операцию регулировки.

По завершении налаживания отключают временный переменный резистор и, измерив сопротивление его плеч, впаивают постоянные резисторы с номиналами, ближайшими к измеренным. Необходимо отметить, что характеристику регулирования можно существенно изменять, варьируя номиналы резистора R3 (частоту отключения задержки), делителя R8R9 и конденсатора С6. Начальные условия описанной регулировки выбраны для сравнения с вариантом, выбранным К. Куприяновым: N = 1500 мин-1, t = 1 мс, φмок = +15 град. (φмок - угол, установленный механическим октан-корректором).

Для использования на автомобиле ВАЗ-2106 октан-корректор налаживают аналогично (с перемычкой Х2.3), но импульсы от формирователя должны иметь скважность 2.57. Перед установкой корректора на автомобиль перемычку Х2.3 меняют на Х2.2.

Для доработки октан-корректора [2] его плату извлекают из коммутатора 3620.3734 и навесным монтажом припаивают транзистор VT3 и конденсатор С6 с таким расчетом, чтобы плату можно было установить на старое место. Подобранные резисторы R8 и R9 припаивают на плату. Транзистор V13 и конденсатор С6 следует фиксировать клеем "Момент" или ему подобным.

Вместо КТ3102Б подойдет любой транзистор этой серии. Конденсатор С6 - К53-4 или любой танталовый либо оксиднополупроводниковый, подходящий по размерам и номиналу.

Литература

  1. Сидорчук В. Электронный октан-корректор. - Радио. 1991. № 11. с. 25, 26.
  2. Адигамов Э. Доработка октан-корректора. - Радио. 1994 № 10 с. 30, 31.

Автор: Э.Адигамов, г.Ташкент, Узбекистан
