www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Аудиоплейер форматов MP3 и Opus

Энциклопедия радиоэлектроники и электротехники / Аудиотехника

Комментарии к статье Комментарии к статье

В предлагаемой статье описан самодельный портативный проигрыватель музыкальных файлов распространенных форматов с карты памяти microSD. Он собран на микроконтроллере STM32F407VGT6 в корпусе от сотового телефона NOKIA 1100.

Схема плейера приведена на рис. 1. В нем максимально используются электронные компоненты, имеющиеся на отладочной плате STM32F4DISCOVERY В их число входят микроконтроллер STM32F407VGT6 (DD1), интегральные стабилизаторы напряжения LD3985M25R (DA1) и LD3985M33R (DA3), кодек CS43L22 (DD2), а также необходимые пассивные компоненты. Из сотового телефона NOKIA 1100, помимо корпуса и аккумулятора, использованы разъем для подключения головных телефонов XS3, передняя панель с ЖКИ HG1, мембраны для кнопок SB1-SB17, сформированных концентрическими контактными площадками на печатной плате, и разъем для подключения аккумулятора G1. Кроме того, на плате плейера размещены держатель для карты памяти microSD TFC-WPCE-08 (XS1), группа контактных площадок для подключения программатора Xp1, разъем miniUSB-B 5075BMR-05-SM (XS2).

Аудиоплейер форматов MP3 и Opus
Рис. 1. Схема плейера (нажмите для увеличения)

Диодные сборки VD1, VD4, VD5, VD6 служат для защиты от электростатических разрядов цепей, подключенных к разъемам XS2 и XS3. Остальные разъемы находятся внутри аккумуляторного отсека и в защите не нуждаются. Микросхема (DA2) - контроллер зарядки литий-ионного аккумулятора G1 с максимальным напряжением 4,2 В. Резистор R9 уменьшает падение напряжения на этой микросхеме во время зарядки, вызывающее ее нагревание. Резистором R10 устанавливают максимальный зарядный ток Iзар.mах в соответствии с формулой Iзap.max = 1000/R10. При сопротивлении R10, заданном в килоомах, значение зарядного тока получается в миллиамперах.

Заряжать литий-ионный аккумулятор рекомендуется током не больше 1С, где С - емкость аккумулятора. Ёмкость примененного аккумулятора BL-5C - около 1000 мА·ч, максимально допустимое для микросхемы LTC4054ES5-4.2 значение зарядного тока - 800 мА. Поскольку зарядка производится от шины USB, необходимо учитывать и ее нагрузочную способность (500 мА). Таким образом, рекомендуемое значение R10 - 2 кОм. Кроме того, измеряя напряжение на R10, можно определить текущее значение тока зарядки аккумулятора по формуле Iзар= 1000·UR10/R10 (ток - в миллиамперах, напряжение - в вольтах, сопротивление - в килоомах).

При подключении разъема XS2 к шине USB полевой транзистор VT1 отключает аккумулятор G1 от цепи питания плейера. Напряжение 5 В с контакта 1 разъема XS2 открывает транзистор VT5, напряжение на затворе транзистора VT3 становится отрицательным относительно его истока. Транзистор VT3 открывается, включая плейер.

Когда напряжение на контакте 1 разъема XS2 отсутствует, потенциал затвора транзистора VT3 близок к потенциалу его истока и транзистор закрыт.

Нажатие на кнопку SB1 также открывает транзистор VT3, микроконтроллер начинает работать и каждые 10 мс проверять состояние этой кнопки. Если ее удерживают в нажатом состоянии более 2 с, микроконтроллер установит высокий уровень напряжения на базе транзистора VT2, открыв его и поддерживая открытым транзистор VT3. После этого плейер переходит в рабочее состояние, и кнопку можно отпускать. Выключают плейер повторным нажатием и удержанием кнопки SB1.

После включения микроконтроллер инициализирует ЖКИ HG1 и карту microSD, вставленную в держатель XS1, проверяет наличие в корневом директории карты файла конфигурации player.ini (поддерживаются файловые системы FAT12, FAT16, FAT32). Это обычный ini-файл, представляющий собой набор строк "ключ - значение". В нем хранятся сведения об аудиофайле, выбранном для воспроизведения на момент предыдущего выключения плейера, позиции в нем и установленной громкости. Программа старается восстановить это состояние. В случае неудачи (например, если карта была заменена) выполняется поиск первого имеющегося на карте аудиофайла (с расширением имени .mp3 или .opus). Поиск начинается с корневого директория, файлы просматриваются в том порядке, в котором они перечислены в имеющейся на карте таблице размещения файлов.

В процессе воспроизведения периодически вызывается функция MainThread текущего декодера, которая по мере надобности выполняет чтение с карты (за буферизацию каждый кодек отвечает сам, так как форматы контейнеров аудиопакетов у .opus и .mp3 разные) и декодирование. Необходимость выполнения этих операций определяется заполненностью циклического буфера AudioBuffer, из которого асинхронно считывает информацию аудиокодек. По завершении декодирования текущего аудиофайла выполняется поиск следующего по принципу, описанному выше. Если обход файловой системы завершен, воспроизведение останавливается.

Взаимодействие плейера с пользователем происходит с помощью графического монохромного ЖКИ HG1 разрешением 96x65 пкс и кнопок SB 1 -SB 17. Используется программная симуляция текстового режима дисплея с разбиением экрана на восемь строк высотой по 8 пкс. Оставшаяся в нижней части экрана горизонтальная полоса высотой 1 пкс используется для визуального отображения текущей позиции в файле при воспроизведении.

В первой сверху строке отображаются (слева-направо) напряжение аккумулятора, состояние плейера, громкость. Состояние характеризуют символы "O" - воспроизведение, "-" - пауза, "<<" или ">>" - ускоренная перемотка соответственно назад или вперед в пределах файла. Символ в виде прямоугольника означает ошибку связи микросхем DD1 и DD2 по интерфейсу I2C.

В строках 2-6 отображается полный путь к проигрываемому аудиофайлу. В строке 8 слева выводится текущее время воспроизведения, справа - длительность аудиофайла.

Кнопкой SB1 переключают режимы воспроизведения и паузы, кнопкой SB3 увеличивают, а кнопкой SB5 уменьшают громкость, кнопкой SB4 включают, а кнопкой SB15 выключают блокировку клавиатуры. Когда клавиатура заблокирована, в центре строки 7 дисплея выводится надпись "Locked". Нажатие на кнопку SB6 приводит к переходу на воспроизведение предыдущего файла, а на кнопку SB8 - следующего. Нажатие и удержание этих кнопок более секунды переводят плейер в режим ускоренной перемотки, соответственно назад или вперед. Нажатие на кнопку SB9 или SB11 загружает для воспроизведения соответственно первый и последний файлы текущего директория.

Разъем XS3 - имеющееся в примененном корпусе гнездо для подключения микротелефонной гарнитуры. На самой гарнитуре есть гнездо для стандартного аудиоштекера диаметром 3,5 мм, к которому и подключают головные телефоны. В гарнитуре предусмотрена также кнопка, соединяющая при нажатии цепи BTN и GND, причем сопротивление между контактами отпущенной кнопки - около килоома. В плейере линия BTN соединена с цепью 3,3 В через резистор R21, поэтому, измеряя напряжение на этой линии, можно судить и о наличии подключенной гарнитуры, и о состоянии ее кнопки. Функция кнопки гарнитуры схожа с функцией кнопки SB1 плейера - можно переводить его из режима воспроизведения в режим паузы, и наоборот, а также выключать. Однако включить плейер с ее помощью нельзя. При заблокированной клавиатуре кнопка гарнитуры продолжает действовать.

Разъем XS2 занимает в телефоне место линзы светодиодного фонаря. При обнаружении высокого логического уровня на соединенном с контактом 1 этого разъема входе PA9 микроконтроллера программа начинает отображать в верхнем правом углу дисплея зарядный ток аккумулятора в амперах. Кроме того, это событие автоматически включает плейер, если он был выключен. По умолчанию после этого плейер работает в обычном режиме воспроизведения, что позволяет слушать музыку и одновременно заряжать аккумулятор.

При нажатии на кнопку SB13 программа сохраняет состояние плейера в файле player.ini и настраивает модуль USB микроконтроллера на работу в режиме MSC (Mass Storage Class). В этом режиме компьютер опознает плейер, подключенный к разъему USB, как съемный накопитель информации, содержимое которого совпадает с записанным на вставленной в плейер карте microSD. Обмен информацией с компьютером происходит только в режиме Full Speed с пропускной способностью не более 12 Мбит/с. На дисплее по-прежнему отображается текущее значение зарядного тока, в строке 3 - надпись "USB Disk", в строках 4 и 5 - соответственно скорость чтения и записи. Нажатием на кнопку SB12 устройство возвращают в режим плейера.

Чертеж печатной платы плейера представлен на рис. 2. Ее размеры и форма выбраны идентичными плате сотового телефона NOKIA 1100, в корпус которого она помещена (рис. 3). Плата должна быть изготовлена по технологии с металлизированными отверстиями, в противном случае во все переходные отверстия (с контактными площадками на обеих сторонах платы) необходимо вставить и пропаять с двух сторон отрезки луженого провода. Расположение деталей на плате показано на рис. 4 в масштабе 2:1. Там же показаны маски из термостойкого изоляционного лака, которыми необходимо защитить печатные проводники. Если маски не наносить, то необходимо изолировать хотя бы области подхода проводников к печатным контактам кнопок и зону под металлическим корпусом держателя карты microSD XS1.

Аудиоплейер форматов MP3 и Opus

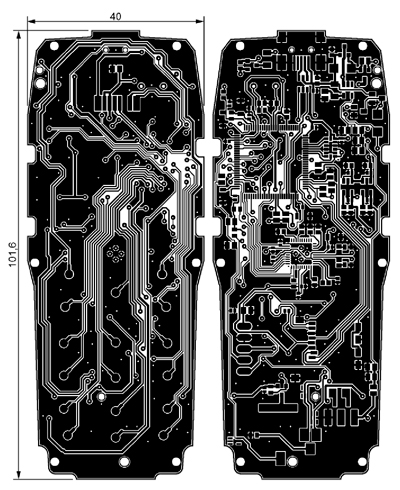

Рис. 2. Чертеж печатной платы плейера

Аудиоплейер форматов MP3 и Opus

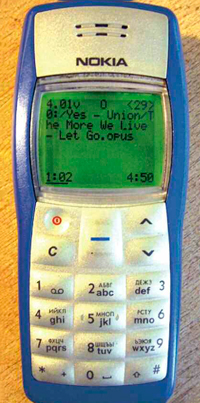

Рис. 3. Сотовый телефон NOKIA 1100

Аудиоплейер форматов MP3 и Opus

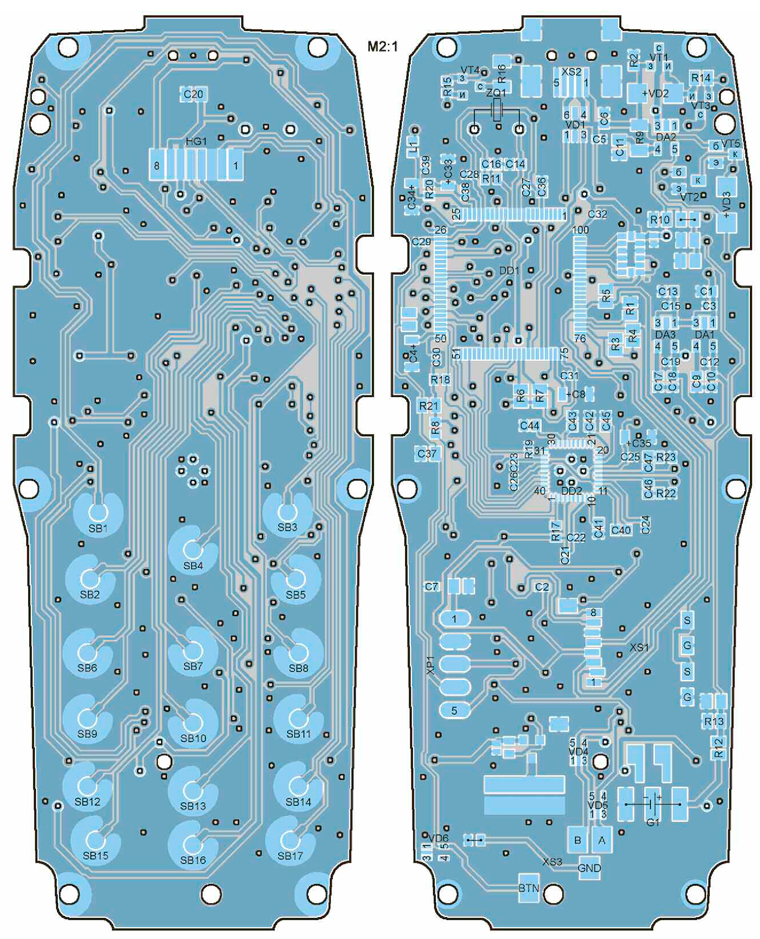

Рис. 4. Расположение деталей на плате

Коды из приложенного к статье файла walkgeek-v1.2-n1100-with-mp3.hex необходимо занести в память установленного на плате микроконтроллера. Исходный текст программы плейера и всех его компонентов распространяется под лицензией New BSD License (и других совместимых), что разрешает его использование в закрытых коммерческих проектах. Исключение составляет библиотека Mp3dec, присоединение которой к конечному продукту требует раскрытия всех исходных кодов. Проект постоянно обновляется, и в [1] выкладываются его обновленные версии.

Как уже было сказано, в плейере предусмотрена возможность воспроизведения файлов формата Opus. Это недавно вышедший в стабильной версии программный кодек [2] для сжатия звука с потерями, разработанный в рамках проекта Xiph.org, известного такими решениями, как Vorbis, FLAC (Free Lossless Audio Codec - кодек для сжатия звука без потерь) и Speex (речевой кодек). Можно назвать также Ogg - универсальный медиаконтейнер, который по умолчанию используется для упаковки сжатого потока в файлах формата Opus.

Поскольку кодек Opus довольно новый, существуют не так много его реализаций в системах с небольшим объемом оперативной памяти. Одна из них - Rockbox. В процессе работы с кодеком выяснилось, что библиотека Ogg динамически выделяет память для кеширования страницы целиком (теоретический максимальный размер - 65 Кбайт, реальный - около 26 Кбайт), а также для кеширования granulepos всех пакетов страницы (около 16 Кбайт), что для устройства, имеющего 192 Кбайт ОЗУ, очень много. Более того, библиотека по умолчанию выделяет под буфер страниц небольшой участок памяти, расширяя его в процессе работы и каждый раз выделяя память "с запасом".

То же самое происходит и с буфером для lacing values - информации о распределении пакетов на странице. Таким образом, если пул динамической памяти небольшой, это в скором времени приводит к его значительной фрагментации и невозможности дальнейшего выделения памяти требуемого объема.

В результате изменений, внесенных в библиотеки, кэширование производится на уровне пакетов (максимальный размер пакета стереоинформации, передаваемой со скоростью 512 Кбит/с, составляет на практике 1276 байт). Максимальный размер буфера для lacing values - 256 двухбайтных ячеек, причем их можно сделать и однобайтными. Таким образом, все структуры, связанные с контейнером Ogg, после модификации занимают менее 2 Кбайт оперативной памяти.

При модификации были сделаны некоторые допущения: пакеты не могут пересекать границы страниц, не проверяется контрольная сумма страниц (ничего из перечисленного не было обнаружено ни в одном из файлов Opus). Не проверена работа с файлами, содержащими более одного потока, и c числом каналов, отличающимся от двух.

Итоговый объем потребляемой кодеком Opus памяти - 65088 байт, из которых 3856 байт занимает выходной буфер. Результаты профилирования кодека при различной скорости информационного потока приведены в табл. 1.

Таблица 1

Кодек Opus MP3
Скорость, Кбит/с 48 196 320 512 320
Сложность, MIPS 43 50 74 80 21

Под понятием "сложность" в ней подразумевается производительность процессора, необходимая для успешного декодирования. Оценивалась она простым подсчетом с помощью аппаратного таймера разности моментов входа в процедуру декодирования каждого фрейма и выхода из нее (при отключенной вытесняющей многозадачности и запрещенных прерываниях). Проверка показала, что кодек MP3 требует меньших вычислительных затрат. Но Opus свободен от лицензионных отчислений, и качество звучания при его использовании лучше, чем при использовании MP3 и равной скорости потока.

Существует версия программы плейера для отладочной платы STM32F4DISCOVERY Коды, которые нужно занести в память установленного на ней микроконтроллера, находятся в файле walkgeek-v1. 1 -stm32f4discovery-with-mp3.hex (тоже приложен к статье). В этом случае проигрываются аудиофайлы с USB FLASH-накопителя, подключаемого к разъему CN5 платы через переходник. Плейер выступает в роли

ведущего шины USB. Его состояние отображают оранжевый, красный, синий и зеленый светодиоды на плате. Красный показывает отсутствие, зеленый - наличие подключенного FLASH-накопителя, оранжевый - загрузку аудиофайла, остановку воспроизведения или ошибку программы, мигающий синий - режим воспроизведения. Большинство кнопок, имеющихся на схеме рис. 1, подключают к отладочной плате согласно табл. 2 (второй контакт каждой кнопки соединяют с общим проводом). Роль кнопки SB8 выполняет кнопка "User" платы. Дисплей от телефона NOKIA 1100 соединяют с отладочной платой в соответствии с табл. 3.

Таблица 2

Кнопка Линия Контакт
SB1 РЕЗ Р2.16
SB3 РЕ5 Р2.14
SB4 РЕ4 Р2.13
SB5 РЕ6 Р2.11
SB6 РЕ7 Р1.25
SB7 РЕ8 Р1.26
SB9 РЕ9 Р1.27
SB10 РЕЮ Р1.28
SB11 РЕ11 Р1.29
SB12 РЕЮ Р1.30
SB13 РЕЮ Р1.31
SB14 РЕЮ Р1.32
SB15 РЕЮ Р1.33

Таблица 3

Вывод Цепь Линия Контакт
1 RES РА2 Р1.14
2 CS РА1 Р1.11
3 VSS GND Р1.5
4 SDIN РА7 Р1 17
5 SCLK РА5 Р1 15
6 VDD1 3 В Р2.5
7 VDD2

Программы для плейера

Литература

  1. Walkgeek ARM Cortex-M4 music player. - URL: http://code.google.eom/p/walkgeek/.
  2. Opus Interactive Audio Codec. - URL: http://opus-codec.org/.

Автор: О. Царегородцев
