www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Простой высококачественный УМЗЧ

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Анализ писем радиолюбителей, откликнувшихся на статью [1], позволил придти к следующим выводам. Во первых (и это естественно), все высказываются за создание простых в схемотехническом отношении усилителей мощности 3Ч (УМЗЧ); во-вторых, чем проще схема усилителя, тем менее подготовленные радиолюбители берутся за его сборку; в-третьих, даже опытные конструкторы нередко игнорируют известные правила монтажа, что приводит к неудачам при повторении УМЗЧ на современной элементной базе.

Исходя из сказанного, был разработан УМЗЧ (см. рис. 1) на базе усилителей, описанных в [1, 2].


Рис.1

Его основные особенности - использование ОУ в малосигнальном режиме (как и в усилителе, описанном в [1]), что расширяет полосу частот сигналов, воспроизводимых без превышения скорости нарастания выходного напряжения ОУ [3]; транзисторов выходного каскада - в схеме ОЭ, а предоконечного - с разделенной нагрузкой в цепях эмиттеров и коллекторов. Последнее, кроме очевидного конструктивного преимущества - возможности размещения всех четырех транзисторов на общем теплоотводе, дает определенные преимущества по сравнению с выходным каскадом, в котором транзисторы включены по схеме OK [2].

Основные технические характеристики УМЗЧ:

  • Номинальный диапазон частот при неравномерности АЧХ 2 дБ, Гц.......20...20 000
  • Номинальная (максимальная) выходная мощность, Вт, на нагрузке сопротивлением, Ом: 4.......30(42)
  • 8.......15(21)
  • Коэффициент гармоник при номинальной мощности, %, не более, в номинальном диапазоне частот.......0,01
  • Номинальное (максимальное) входное напряжение, В.......0,8(1)
  • Входное сопротивление, кОм.......47
  • Выходное сопротивление, Ом, не более.......0,03
  • Относительный уровень шума и фона, дБ, не более.......-86
  • Амплитуда всплесков выходного напряжения при включении и выключении УМЗЧ, В, не более ... 0,1

ОУ DA1 питается через тран-зисторы VT1 и VT2, которые снижают напряжения питания до требуемых значений. Токи покоя транзисторов создают падения напряжения на резисторах R8 и R9, достаточные для обеспечения необходимого напряжения смещения на базах транзисторов VT3, VT4 и VT5, VT6. При этом напряжения смещения для транзисторов оконечного каскада выбраны такими (0,35...0,4 В), чтобы они оставались надежно закрытыми при повышении напряжения питания на 10...15 % и перегреве на 60...80 °С. Снимаются они с резисторов R12, R13, которые одновременно стабилизируют режим работы транзисторов предоконечного каскада и создают местные ООС по току.

Соотношение между сопротивлениями резисторов R11 и R4 цепи ООС выбрано из условия получения номинального входного напряжения, равного 0,8 В. Включение цепей внешней коррекции и балансировки ОУ для простоты на схеме не показано (об этом будет сказано в разделе, посвященном налаживанию усилителя).

ФНЧ R3C2 и ФВЧ C3R10 с частотами среза в области 60 кГц предотвращают работу сравнительно низкочастотных транзисторов VT3-VT6 на более высоких частотах во избежание их пробоя. Конденсаторы С4, С5 корректируют ФЧХ предоконечного и оконечного каскадов, предотвращая их самовозбуждение при неудачном монтаже.

Катушка L1 повышает стабильность работы УМЗЧ при значительной емкостной нагрузке.

УМЗЧ питается от нестабилизированного выпрямителя. Он может быть общим для обоих каналов стереоусилителя, однако в этом случае емкость конденсаторов фильтра С8 и С9 необходимо увеличить вдвое, а диаметр провода вторичной обмотки трансформатора Т1 -в 1,5 раза. Предохранители включают в цепи питания каждого из усилителей.

Конструкция УМЗЧ может быть различной, однако некоторые конструктивные особенности, от которых зависит успех его повторения, должны быть обязательно учтены.

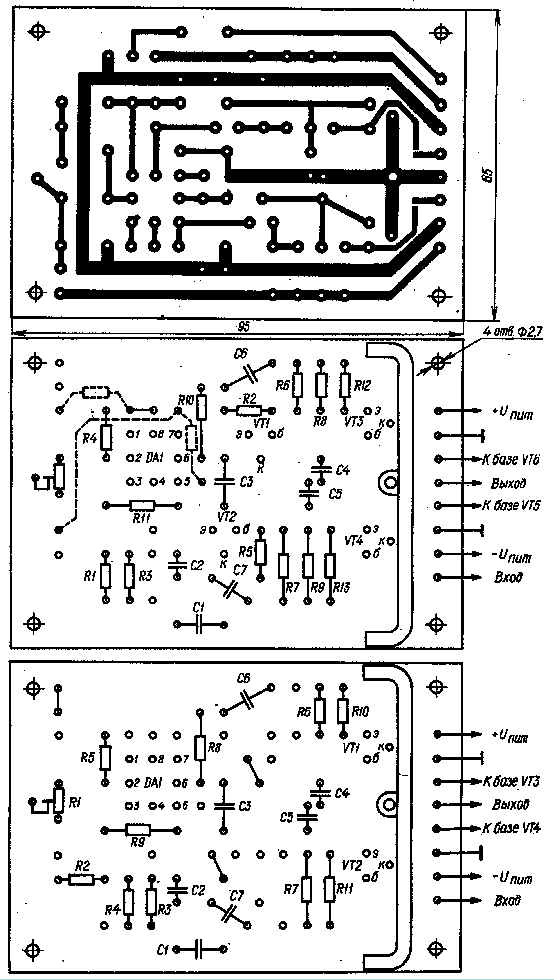

Чертеж печатной платы и размещение деталей одного канала УМЗЧ приведены на рис. 2


Рис.2

Длина выводов деталей должна быть не более 7... 10 мм (для удобства монтажа выводы ОУ DA1 укорачивают примерно до 15 мм). В УМЗЧ необходимо использовать керамические конденсаторы с номинальным напряжением не менее 50 В. Плату можно закрепить на теплоотводе транзисторов оконечного каскада с помощью стоек высотой 15...20 мм или в непосредственной близости от него, применив для соединения оконечного каскада с предоконечным какой-либо разъемный соединитель, например МРН-22 (гнезда и штыри соединителя включают в точках 1-5). В последнем случае сопротивление резисторов R12 и R13 следует выбрать равным 43... 47 Ом, а на розетке соединителя с подключенными к ней транзисторами VT5, VT6 установить резисторы такого же сопротивления R12' и R13' (это предотвратит выход из строя транзисторов при потере контакта в соединителе). Длина проводников между платой и транзисторами оконечного каскада должна быть не более 100 мм.

Кроме указанного на схеме, в УМЗЧ можно применить ОУ К140УД6Б, К140УД7А, К544УД1А, однако коэффициент гармоник на частотах выше 5 кГц возрастет в этом случае примерно до 0,3 %.

Транзисторы предоконечного каскада располагают на теплоотводе, согнутом из пластины размерами 70х35х3 мм (без учета лапки с отверстием диаметром 2,2 мм) из алюминиевого сплава, которую одним винтом М2Х8 с гайкой крепят к плате для предотвращения обрыва выводов транзисторов при случайных механических воздействиях.

Транзисторы оконечного каскада можно расположить как на общем для каждого канала УМЗЧ теплоотводе, так и на теплоотводе, общем для обоих каналов. В первом случае их закрепляют на теплоотводе и изолируют последний от корпуса УМЗЧ, во втором - изолируют транзисторы, а теплоотвод может представлять собой конструктивный элемент корпуса усилителя. Для уменьшения теплового сопротивления корпус транзистора - теплоотвод необходимо использовать теплопроводную пасту. При использовании отдельных (для каждого канала) теплоотводов можно применять транзисторы в пластмассовом корпусе, которые из-за малой площади металлических оснований могут перегреваться при плохом выполнении прокладок или неплотном тепловом контакте с теплоотводом и чрезмерном количестве пасты в зазоре. На общем для обоих каналов теплоотводе целесообразно устанавливать транзисторы в металлическом корпусе. Площадь теплоотвода в расчете на один транзистор должна быть не менее 500 см2.

Большое значение имеет монтаж УМЗЧ, соединение его каналов с источником питания. Провода питания (+22 В, -22 В и общий) должны быть возможно более короткими (к каждому каналу они должны быть проложены отдельно) и достаточно большого сечения (при максимальной мощности 42 Вт-не менее 1,5 мм2). Проводами такого же сечения должны быть подключены акустические системы, а также цепи эмиттеров и коллекторов транзисторов оконечного каскада к плате УМЗЧ.

Налаживают УМЗЧ при отключенном оконечном каскаде. Если для соединения частей УМЗЧ применен разъемный соединитель, удобно воспользоваться технологической розеткой, к которой подсоединены только провода питания и выход генератора сигналов 3Ч. При , непосредственном соединении оконечных транзисторов с платой УМЗЧ достаточно удалить перемычки из припоя с печатных проводников цепей их баз и временно припаять последние к выводам эмиттеров.

Для балансировки ОУ DA1 (если в этом возникнет необходимость) на плате предусмотрены отверстия под подстроенный и постоянные резисторы или проволочные перемычки для соединения выводов микросхемы в соответствии со схемой балансировки для конкретного типа. Например, для балансировки ОУ К544УД2 его выводы 1 и 8 через резистор сопротивлением 62 кОм соединяют с выводом движка и одним из выводов резистивного элемента подстроенного резистора сопротивлением 22 кОм. Свободный вывод этого резистора соединяют проволочной перемычкой с выводом 7 ОУ, а через резистор сопротивлением 75 кОм "- с выводом 5 (на рис. 2 эти элементы показаны штриховыми линиями). При использовании ОУ К544УД1 его вывод 1 через резистор сопротивлением 4.3 кОм соединяют с выводами подстроенного резистора сопротивлением 1,5 кОм. Его свободный вывод подключают к выводу 8 ОУ через резистор сопротивлением 5,1 кОм, а к выводу 7 - проволочной перемычкой. Для балансировки ОУ К140УД6 и К140УД7 используют резисторы тех же номиналов, но свободный вывод подстроечного резистора соединяют через постоянный резистор с выводом 5, а перемычкой - с выводом 4 ОУ. Впрочем, балансировка может и не понадобиться, поэтому эти детали устанавливают только при необходимости.

Налаживание начинают с того, что вход усилителя замыкают накоротко, к выходу подсоединяют осциллограф, включенный в режим максимальной чувствительности, и кратковременно подают питание. Если на выходе нет переменного напряжения, т. е. самовозбуждение отсутствует, измеряют режим работы транзисторов VT3, VT4 и ОУ DA1 по постоянному току. Напряжения питания ОУ должны лежать в пределах +13,5...14 и -13,5...14 В и быть примерно одинаковыми (отклонение допустимо в пределах 0,2...0,3 В). Падения напряжения на резисторах R12 и R13 должны быть равны 0,35...0,4 В. Если же они значительно (более чем на 10 %) отличаются от указанной величины, необходимо подобрать резисторы R8, R9, следя за тем, чтобы их новые сопротивления оставались одинаковыми. Заменяют резисторы при выключенном питании УМЗЧ. Ориентировочное сопротивление резисторов для ОУ К544УД2А указано на схеме. При использовании ОУ К544УД1А и К140УД6 за исходное следует выбрать их сопротивление 680 Ом, а при использовании К140УД7 - 560 Ом.

Подобрав резисторы R8, R9, измеряют постоянное напряжение на выходе УМЗЧ и, если оно превышает 20... 30 мВ, балансируют ОУ DA1. Затем подсоединяют базы транзисторов VT5, VT6 к эмиттерам VT3, VT4 и, кратковременно включив питание, убеждаются, что и в таком виде УМЗЧ не самовозбуждается. Напряжение шумов и фона переменного тока при замкнутом накоротко входе не должно превышать 1 мВ.

Далее к выходу УМЗЧ подключают резистор сопротивлением 16 Ом с мощностью-рассеяния 10...15 Вт, размыкают вход УМЗЧ, подключают к нему настроенный на частоту 1 кГц генератор и, постепенно увеличивая его сигнал до получения на нагрузке напряжения 13,5...14 В, проверяют симметричность ограничения положительных и отрицательных полуволн синусоиды.

Минимального (в указанных пределах) постоянного напряжения на выходе усилителя добиваются при необходимости окончательной балансировкой ОУ DA1. После этого можно приступить к измерению основных характеристик УМЗЧ, нагрузив его номинальной нагрузкой - резистором сопротивлением 4 или 8 Ом. Более подробно особенности налаживания УМЗЧ такого типа описаны в [З].

Следует, однако, учесть, что попытка наладить, а тем более точно оценить параметры УМЗЧ, собранного без соблюдения указанных выше правил монтажа, не установив его на предназначенное для него место и не питая его от собственного блока питания, не только не даст желаемого результата, но и может привести к выходу из строя транзисторов выходного каскада. К налаживанию УМЗЧ и измерению его характеристик следует приступать только после полного завершения его конструкции. Простота усилителя только кажущаяся. Не следует забывать, что в составе как ОУ DA1, так и УМЗЧ в целом применены транзисторы с максимальными частотами генерации 100...300 МГц, причем в выходных каскадах - со значительными емкостями переходов, которые способны привести к самовозбуждению даже при кажущемся отсутствии цепей обратной связи и нагрузок достаточной величины. Незначительная индуктивность провода цепи эмиттера, параллельное расположение на значительной длине проводов цепей базы и коллектора могут стать причиной самовозбуждения на высоких частотах, что крайне опасно для транзисторов оконечного и предоконечного каскадов. (Впрочем, это справедливо не только для описываемого устройства, но и для УМЗЧ, собранного по любой другой схеме.)

Характеристики УМЗЧ измеряют по общеизвестным методикам с использованием соответствующей измерительной аппаратуры. Для измерения отдельных параметров, значения которых лежат за пределами возможностей серийных измерительных приборов (например, малых нелинейных искажений), можно пользоваться методиками, опубликованными в журнале "Радио" (см., например, [4]).

При измерении коэффициента гармоник и относительного уровня шумов и помех следует помнить о возможных наводках со стороны питающей сети, теле- и радиопередатчиков, телевизоров и других радиоприборов из-за плохой экранировки соединительных проводов, входа УМЗЧ и чувствительных измерительных приборов, а также при отсутствии соединения их незаземленных корпусов друг с другом. Иногда достаточно переставить в розетке вилку кабеля питания одного из приборов или УМЗЧ, чтобы получить неверный результат. Кстати, не следует пользоваться известным из старой радиолюбительской практики способом проверки УМЗЧ прикосновением пальца к его входной цепи. Это может привести к такому уровню высокочастотных наводок, что выходные транзисторы выйдут из строя.

Рассмотренная схема может быть взята за основу при создании УМЗЧ с различной выходной мощностью. Для этого надо лишь изменить ряд элементов УМЗЧ и блока питания. Некоторые рекомендации по этому поводу можно почерпнуть из таблицы.

Максимальная выходная мощность на нагрузке сопротивлением 4 Ом, Вт Схема № рисунка в тексте Рекомендуемый тип ОУ DA1 Рекомендуемые пары транзисторов оконечного каскада Сопротивление резисторов, Ом (кОм) Переменное напряжение, В
(ток, А) вторичной обмотки трансформатора Т1
Постояное напряжение питания УМЗЧ, В (в отсутствие сигнала) Ток предохранителя, А
R6,R7 (рис.1) R8,R9 (рис1) R6,R7 (рис.2)
15

20

25

40

60

3

3

1

1

1

К140УД6

К140УД6

К544УД2А

К544УД2А

К544УД2А

КТ805А и Т837А

КТ805Б и Т837Б

КТ818Б и Т819Б

КТ818В и Т819В

КТ818Г и КТ819Г

-

-

(1,5)

(1,8)

(3,3)

680

560

200

200

200

24(2)

30(2,5)

2Х15(3)

2Х18(3)

2Х23(4)

+17и-17

+20и-20

+20и-20

+23и -23

+30и -30

3

4

5

4

3

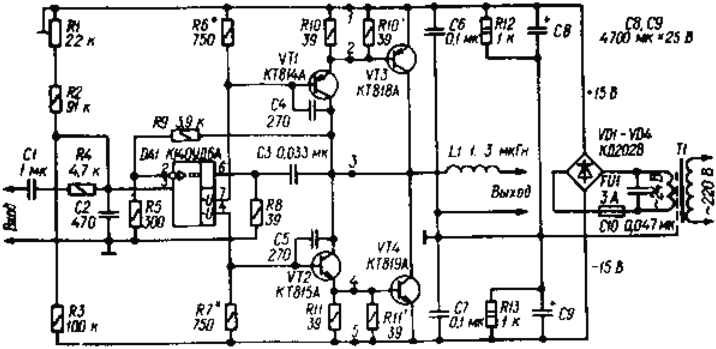

При постройке УМЗЧ с выходной мощностью примерно 25 Вт часть элементов можно исключить (см. рис. 3).


Рис.3

Как видно, вместо резистора в цепи неинвертируюшего входа ОУ DA1, соединенного с общим проводом, здесь применен делитель из резисторов R1-R3, что позволило отказаться от среднего вывода вторичной обмотки сетевого трансформатора Т1. Это позволяет использовать трансформаторы с напряжением вторичной обмотки 24...28 В и обеспечивает защиту акустической системы от выхода из строя при пробое одного из транзисторов оконечного каскада.

УМЗЧ по схеме на рис. 3 можно смонтировать на той же печатной плате (см. рис. 2). В этом случае отверстия под выводы резисторов R2, R5-R7 оставляют свободными, резисторы R8 и R9 впаивают непосредственно в цепи питания ОУ DA1, для чего в отверстия под выводы эмиттеров и коллекторов транзисторов VT1, VT2 устанавливают проволочные перемычки. При выходной мощности менее 25 Вт в оконечном каскаде можно применять транзисторы серий КТ805 и КТ837 с любыми буквенными индексами.

Налаживание УМЗЧ по схеме рис. 3 не отличается от описанного выше.

Литература:
