www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Наружные телеантенны

Энциклопедия радиоэлектроники и электротехники / Антенны телевизионные

Комментарии к статье Комментарии к статье

В связи с бурным ростом числа каналов телевизионного вещания очень непросто обеспечить высококачественный прием всех телепрограмм. Прежде всего, это зависит от применяемых антенн. Поэтому ниже рассмотрены их основные конструкции, опробованные автором в различных условиях. Но сначала напомним основные сведения о телевизионных частотах, диапазонах и каналах.

Телевизионные частоты охватывают интервал 48,5...790 МГц. Их подразделяют на метровый (каналы 1-12, частоты 48,5...230 МГц) и дециметровый (каналы 21-60, частоты 470...790 МГц) диапазоны. Один телевизионный канал занимает полосу частот 8 МГц. Для расчета рабочей длины волны антенн рекомендуется выбирать несущую частоту изображения, поскольку сигнал изображения амплитудно-модулированный, более подвержен влиянию помех и требует большего усиления, чем частотно-модулированный сигнал звукового сопровождения.

Частота несущей изображения для 1-го и 2-го телевизионных каналов равна 49,75 и 59,25 МГц соответственно. Для 3-5-го каналов ее (в мегагерцах) вычисляют так: fн.из=77,25+(N-3)x8, где N - номер канала; для 6-12-го: fн.из=175,25+(N-6)x8, а для 21-60-го: fн.из=471,25+(N-21)x8

Среднюю частоту полосы канала можно получить, добавив к значению несущей изображения число 2,75. Частота несущей звукового сопровождения выше частоты несущей изображения на 6,5 МГц. Рабочую длину волны L (в метрах) в воздухе в зависимости от рабочей частоты f (в мегагерцах) определяют по формуле l=300/f. В других диэлектриках длина волны меньше (например, в полиэтилене в 1,52 раза). Этот факт необходимо учитывать при изготовлении резонансных элементов согласующих устройств из коаксиального полиэтиленового кабеля.

Теперь немного о конструктивном выполнении антенн. Материалом для их изготовления желательно использовать трубки, прутки, полоски, уголки, провода из металлов и сплавов с хорошей электропроводностью (меди, алюминия, латуни). От площади поверхности активных элементов зависит широкополосность антенны: чем больше площадь (больше диаметр трубок или ширина полосок), тем широкополосней будет антенна (но и тяжелей). Не рекомендуется выбирать поперечный размер элементов (трубок, прутков) антенны менее 1/200 длины волны, на которой она работает, так как при этом заметно ухудшаются электрические параметры и механическая прочность. Ширину полосок выбирают в 1,5...2 раза больше рекомендованного диаметра трубок или прутков, толщина - 2...3 мм.

Поверхность элементов должна быть ровной и гладкой. Для диапазона ДМВ наилучшие результаты получаются, если применены элементы из материала с полированной поверхностью, так как ВЧ токи наводятся лишь в их поверхностном слое. Если требуется согнуть элементы антенн, это делают осторожно, подложив под губки тисков кусочки текстолита или древесины, чтобы не повредить поверхность. Трубки перед этим необходимо плотно наполнить песком и заткнуть деревянными пробками.

При установке антенн вне действия молниеотводов обеспечивают их надежную грозозащиту [1]. Кроме того, следует тщательно герметизировать электрические соединения и места выхода оплетки кабеля из внешней изоляции, залив их водо- и термостойкими диэлектрическими лаками или смолами.

Для точной ориентировки антенны на нужное направление сигнал на входе телевизора следует ослабить в несколько раз аттенюатором. При этом перестает действовать система АРУ телевизора и становится более заметным максимум принимаемого сигнала.

И наконец, о самих антеннах. Начнем с узкополосных. Они предназначены для приема какого-нибудь одного телевизионного канала или нескольких, при условии, что их частоты отличаются не более чем на 5...10 %. В этом случае антенну рассчитывают для среднегеометрическо частоты, вычисляемой как корень квадратный из произведения частот каждого канала, или на частоту сигнала более слабого канала.

Антенны подразделяют также на простейшие и усложненные [2]. Последние могут содержать, кроме одного активного элемента, рефлектор, директоры и даже дополнительные активные элементы.

Простейшие антенны одинаково принимают как прямой сигнал, так и сигнал, приходящий с противоположного от телецентра направления. Они обладают самым низким усилением (и КНД). Поэтому их использование, как правило, ограничено небольшим расстоянием от передающей антенны при отсутствии отраженных сигналов (визуально они проявляются на экране телевизора в виде многоконтурности или размытости изображения).

К простейшим антеннам относится "линейный полуволновый разрезной вибратор" [1, 2], изображенный схематично на рис. 1. Он имеет входное сопротивление на резонансной частоте около 75 Ом. Именно его усиление обычно условно принимают за 0 дБ. Вибратор изготовляют из трубок, прутков или полос. Диаметр d трубок выбирают равным для МВ 20...30, а для ДМВ - 6...12 мм. Расстояние между концами трубок l должно быть равно половине рабочей длины волны антенны, умноженной на коэффициент укорочения, зависящий от отношения диаметра трубок к рабочей длине волны. Для отношений 0,001 и 0,003 значения коэффициента - 0,96 и 0,95 соответственно. Если оно повышается до 0,005 и больше, коэффициент снижают до 0,94. Расстояние L выбирают в пределах 50...80 для МВ и 20...30 мм для ДМВ. Для получения максимального уровня сигнала вибратор располагают горизонтально в плоскости, перпендикулярной направлению приема (при горизонтальной поляризации волн передатчика).

Наружные телеантенны

При подключении антенны к фидеру используют согласующее устройство "четвертьволновый шлейф" по схеме, показанной на рис. 2, которое выполнено из короткозамкнутого отрезка кабеля длиной lш, равной четверти длины волны, на которую настроена антенна (с учетом коэффициента укорочения). Расстояние D для диапазона МВ выбирают 50...80, а для диапазона ДМВ - 20...30 мм.

Наружные телеантенны

Еще одна из простых антенн - "полуволновый вибратор Пистолькорса" [1, 2], представленная на рис. 3, имеет входное сопротивление на резонансной частоте 295 Ом. Так же, как и разрезной вибратор, антенну изготовляют из трубок, прутков или полос. Радиус изгиба значения не имеет, изгибы можно делать и под прямым углом. Основное преимущество вибратора Пистолькорса перед разрезным состоит в том, что в точке симметрии он имеет нулевой потенциал, и в этой точке его можно крепить к мачте без изоляторов. Вибратор также располагают горизонтально в плоскости, перпендикулярной направлению приема.

Наружные телеантенны

Антенна обладает более широкой полосой пропускания, чем разрезной вибратор, и отличается лучшей помехозащищенностью. Размеры l, L, d выбирают так же, как и для разрезного вибратора. Однако при расчете коэффициента укорочения вибратора Пистолькорса вместо диаметра трубок берут значение, равное удвоенному корню квадратному из произведения диаметра трубок d на размер S в вибраторе. Последний равен 80...100 для МВ и 40...50 мм для ДМВ.

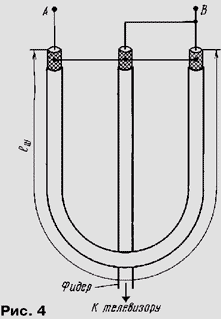

Для подключения антенны к фидеру используют изображенное на рис. 4 согласующее устройство "U-колено", выполненное из отрезка коаксиального кабеля с волновым сопротивлением 75 Ом. Длина lш равна половине длины волны, на которой работает антенна, деленной на коэффициент укорочения для полиэтиленового кабеля (1,52). Устройство подключают к вибратору в точках А и В.

Наружные телеантенны

Снизить влияние отраженного сигнала и немного увеличить коэффициент усиления у простейших антенн можно, усложняя их, например, расположив позади активного вибратора (по направлению от телецентра) рефлектор так, как показано на рис. 5 для антенны "волновой канал", о которой пойдет речь ниже. Длина элементов рефлектора должна быть больше длины вибратора l на 5...15 %, а расстояние от вибратора до рефлектора выбирают в пределах 0,15...0,2 рабочей длины волны.

Наружные телеантенны

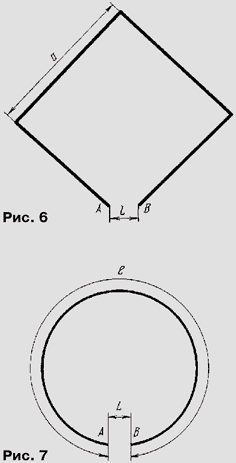

Рамочные антенны [1], представленные на рис. 6 и 7, обладают неплохими параметрами при относительной простоте устройства. Их входное сопротивление на резонансной частоте - 73 Ом, коэффициент усиления - 3,5 дБ. Располагают их так же, как и вибратор Пистолькорса, для получения максимального уровня сигнала.

Наружные телеантенны

Для неполной зигзагообразной антенны (рис. 6) расстояние а выбирают равным четверти рабочей длины волны. В кольцевой антенне (рис. 7) длина окружности l равна длине волны, на которой она работает. Для обеих антенн расстояние L - 10...15 для МВ и 7 мм для ДМВ.

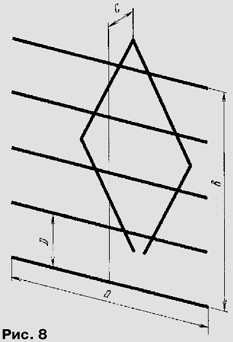

Рамочные антенны подключают к фидеру через "четвертьволновый короткозамкнутый шлейф" (см. рис. 2). Если со стороны, противоположной направлению на телецентр, приему мешает сильный отраженный сигнал, то его влияние можно существенно уменьшить, расположив позади антенны экран-рефлектор так, как показано на рис. 8. При этом увеличивается и усиление антенны приблизительно на 3 дБ.

Наружные телеантенны

Конструктивно экран выполняют из тех же элементов, что и само полотно антенны, но допустимо применять и более тонкие проводники. Ширина а и высота b экрана на 5...10 % больше соответствующих габаритных размеров антенны. Расстояние D между элементами экрана - не более 0,1 рабочей длины волны, а С между полотном антенны и экраном - 0,21...0,27 длины волны. Элементы экрана крепят к мачте только в центре.

Полная зигзагообразная антенна, изображенная на рис. 9, также не сложна в изготовлении [1]. Она составлена из двух неполных (см. рис. 6). Ее выполняют из трубок, прутков, полос или двух-трех медных проводов толщиной 2...3 мм, расположив их параллельно на расстоянии 5...10 для ДМВ и 20...50 мм для МВ. Входное сопротивление антенны на резонансной частоте - 73 Ом. Коэффициент усиления - 6 дБ.

Наружные телеантенны

Антенну подключают к кабелю снижения без согласующих устройств непосредственно в точках А и В. Фидер прокладывают по одной из сторон антенны.

При необходимости увеличения коэффициента усиления и снижения влияния отраженных сигналов устанавливают экран-рефлектор так же, как и для рамочных антенн. Увеличения коэффициента усиления зигзагообразной антенны добиваются, используя многоэлементные системы, антенны с разомкнутыми крайними элементами и с углом , большим 90° [3].

Антенна "тройной квадрат" [4] относится к усложненным конструкциям и представляет собой гибрид рамочной антенны и "волнового канала". Она показана на рис. 10. Ее входное сопротивление - 70 Ом, коэффициент усиления - 8 дБ. Антенна состоит из трех квадратных элементов: рефлектора (Р), активного вибратора (В) и директора (D). Элементы изготовляют из прутка, провода, трубок или полос с поперечным размером не менее 3 мм для ДМВ и 10 мм для МВ. Стороны квадратов Р, В и D равны 0,32, 0,25, 0,22 рабочей длины волны соответственно. Расстояние а между рефлектором и вибратором равно 0,16, а между вибратором и директором b - 0,11 рабочей длины волны.

Наружные телеантенны

При изготовлении антенны плоскости квадратов должны быть параллельны, а их центры - на одной оси. Усилить жесткость антенны можно, установив, кроме верхней металлической перекладины, диэлектрические распорки между квадратами. Расстояние L для МВ равно 40, а для ДМВ - 15 мм. Антенну подключают к фидеру через согласующее устройство "четвертьволновый короткозамкнутый шлейф" (см. рис. 2).

Худшие результаты при упрощении антенны можно получить, отказавшись от директора (антенна "двойной квадрат"), но при этом изменив сторону рефлектора Р и расстояние а до 0,31 и 0,18 длины волны соответственно. Входное сопротивление такой антенны - около 100 Ом, а усиление на 3...4 дБ хуже, чем у "тройного квадрата".

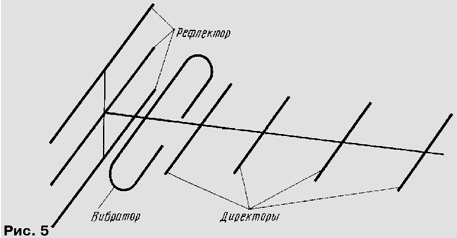

К еще более сложным узкополосным конструкциям относится антенна "волновой канал Шпиндлера" [5], изображенная на рис. 5. Ее входное сопротивление на резонансной частоте равно 280 Ом. Коэффициент усиления зависит от числа элементов (см. таблицу).

Наружные телеантенны

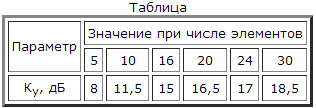

Такая многоэлементная антенна, кроме активного вибратора, который обычно выполняют в виде вибратора Пистолькорса, состоит из нескольких пассивных вибраторов-директоров, с уменьшающейся длиной располагаемых перед активным вибратором (в направлении телецентра), и экрана-рефлектора, помещаемого сзади, в направлении, противоположном от телецентра. Она работает по принципу "бегущей волны" и считается наиболее эффективной узкополосной антенной. Однако она сложна в расчетах и требует точности в изготовлении. Назначение директоров - усиление приходящего с главного направления полезного сигнала, а рефлектора - ослабление отраженных и других мешающих сигналов.

Конструктивно элементы антенны крепят на металлической или диэлектрической траверсе, обладающей необходимой механической прочностью. При применении металлической траверсы длину элементов увеличивают на половину поперечного размера траверсы. Для расчета размеров антенны используют сложные формулы или готовые компьютерные программы. Одна из таких программ разработана автором и находится на сайте журнала "Радио".

При изготовлении антенны особое внимание следует обратить на соблюдение точных размеров элементов, расстояний между ними и симметрии антенны. Кабель снижения подключают через согласующее устройство "U-колено" (см. рис. 4) к точкам А и В вибратора Пистолькорса.

Широкополосные антенны предназначены для приема телевизионных сигналов, значительно отличающихся по частоте. Они неплохо работают без перестройки, иногда полностью перекрывая диапазоны МВ или ДМВ и даже все телевизионные каналы МВ и ДМВ. К простейшим из числа таких широкополосных антенн относятся антенны типов "паутинка" и зигзагообразная.

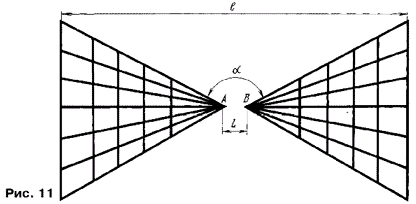

Конструкция антенны "паутинка" показана на рис. 11. Аналогичная антенна описана в [2]. Ее коэффициент усиления равен 1,5 дБ, входное сопротивление - 73 Ом. Такая антенна имеет широкий рабочий диапазон частот. Однако из-за низкого коэффициента усиления ее использование ограничено диапазоном МВ. Ориентируют антенну так же, как и любую простейшую антенну.

Наружные телеантенны

Элементы антенны изготовляют из медного провода или латунного прутка толщиной не менее 3 мм. В местах соединения проводов обеспечивают надежный электрический контакт. Размеры антенны выбирают для самой низкой частоты диапазона, как для полуволнового разрезного вибратора. Угол раствора a выбирают от 90 до 120°.

Антенна не требует применения согласующих устройств - фидер подключают непосредственно к точкам А и В.

Зигзагообразная антенна получается малогабаритной, если ее использовать на ДМВ. Однако, как показали исследования, описанные в [6], можно и расширить ее рабочую полосу частот в более низкочастотную область, если использовать в конструкции дополнительные элементы, изображенные на рис. 9 штриховой линией. В этом случае широкополосную зигзагообразную антенну рассчитывают на наивысшую частоту принимаемого сигнала.

Очень часто (особенно в отдаленных от передающих станций районах) усиление одной антенны оказывается недостаточным для уверенного приема. В этом случае применяют либо антенные усилители, либо антенные решетки [4]. Причем использование последних более предпочтительно, так как любой усилитель вносит в полезный сигнал дополнительно собственные шумы и искажения, требует тщательной настройки с довольно сложной измерительной аппаратурой.

Простейшая двухэтажная решетка состоит из двух однотипных антенн, активные элементы которых расположены в одной вертикальной плоскости. Антенны должны быть разнесены одна от другой (обычно по вертикали) на расстояние Н, равное рабочей длине волны. Коэффициент усиления такой решетки примерно на 3 дБ выше усиления одиночной антенны.

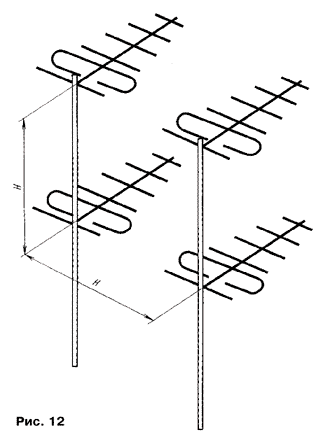

Лучшие результаты можно получить, применяя антенную решетку из четырех антенн, называемую двухэтажной двухрядной, так, как изображено на рис. 12. В этом случае коэффициент усиления возрастает до 6 дБ по сравнению с одной антенной. Расстояние Н также выбирают равным рабочей длине волны. Часто решетку составляют из антенн "волновой канал", реже используют рамочные антенны.

Наружные телеантенны

Для суммирования сигналов отдельных антенн решетки кабели от них соединяют через согласующие системы, состоящие из отрезков коаксиального кабеля с различным волновым сопротивлением длиной Т, равной половине рабочей длины волны (с учетом коэффициента укорочения). Решетку из двух антенн подключают к кабелю снижения через отрезок кабеля с волновым сопротивлением 50 Ом так, как показано на рис. 13.

Наружные телеантенны

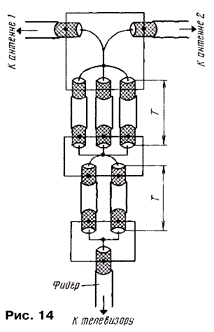

Если же использовать кабель с волновым сопротивлением 75 Ом, то соединять две антенны следует согласно рис. 14.

Наружные телеантенны

В случае решетки из четырех антенн подключение выполняют кабелем РК-75 в соответствии с рис. 15.

Наружные телеантенны

Литература

  1. Сидоров И.Н. Телевизионные антенны на садовом участке. - С.Пб.: Лениздат, 1996.
  2. Седов С.А. Индивидуальные видеосредства. Справочное пособие. - Киев: Наукова думка, 1990.
  3. Кудрявченко Н. Эффективные зигзагообразные антенны: Сб.: "В помощь радиолюбителю", вып. 114. - М.: Патриот, 1992.
  4. Никитин В. А. Как добиться хорошей работы телевизора. - М.: ДОСААФ, 1988.
  5. Кудрявченко Н. Антенна Шпиндлера для ДМВ. - Радио, 1991, № 5.
  6. Харченко К. Антенна диапазона ДМВ: Сб.: "В помощь радиолюбителю", вып. 94. - М.: ДОСААФ, 1989.

Автор: В.Портунов, г.Брянск
