Вращающиеся антенны находят все большее применение среди радиолюбителей, занимающихся телевидением и работой на коротких или ультракоротких волнах. Многих применение таких антенн отпугивает из-за их сложности. Ниже описывается сравнительно простой поворотный узел, действующий по принципу волчка.

Телевизионная антенна с поворотным узлом изображена на 3 на рис. 1. Труба 2 соединяется непосредственно с верхней частью мачты неподвижно при помощи фланца 1. В трубу 2 вставляется поворотный отрезок трубы 6, в верхней части которого находятся элементы антенны, а нижняя, показанная на чертеже, вращается в кольцах 7 и 9, которые работают как радиальноскользящие подшипники.

Поворотное устройство антенны

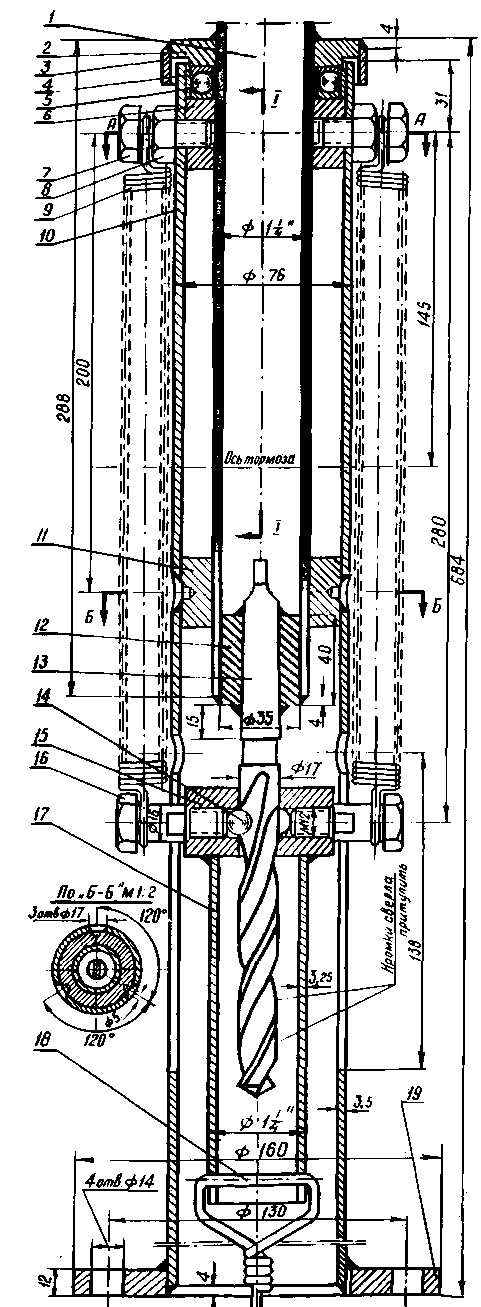

Рис. 1. Верхняя часть антенны с поворотным узлом "волчок"

Для принятия нагрузки от антенны служит упорный подшипник, он зажат крышкой 8. В торец трубы 6 неподвижно вставляется обыкновенное спиральное сверло, в пазы сверла-два шарика от шарикоподшипника, которые помещены в бобышку 4. Бобышка 4 передвигается вверх и вниз по сверлу, причем от радиального смещения она ограничивается двумя симметричными пазами (пазы на чертеже не заштрихованы).

Когда мы производим натяжение канатика вниз, бобышка 4, преодолевая натяжения пружин, по пазу трубы 2 двигается вниз до упора болтами 5 в конец паза трубы. Между двумя шариками образуется усилие на плечо поворота, благодаря которому поворачивается сверло, вместе с ним поворачивается и участок трубы с антенной.

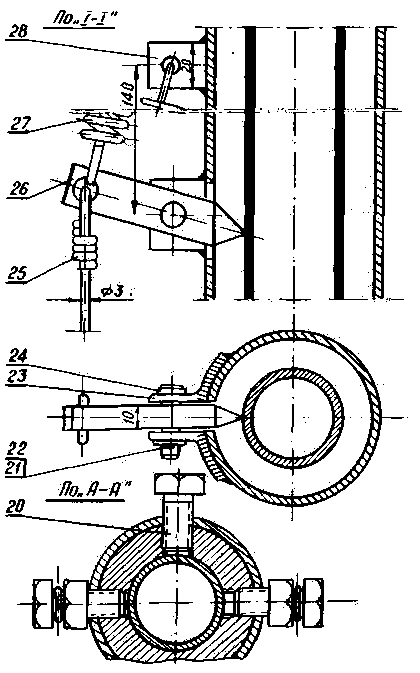

Когда натяжной канатик опускается, пружины, сжимаясь, производят возвратный поворот. Торможение, вернее фиксирование поворотной части, осуществляется при помощи тормозного рычага, который острым концом впивается в трубу 6 при натяжении канатика, при ослаблении его пружина отводит тормозной рычаг. При изготовлении такого поворотного узла необходимо, чтобы телевизионная антенна с вибратором была отцентрована и, насколько возможно, посажена ближе к верхней его части (крышка 8). Это делается для того, чтобы уменьшить перекос на плече между двумя кольцами 7 и 9. Внутреннюю часть узла следует смазать техническим вазелином.

Таблица 1
NN Наименование деталей Количество Материал Вес 1 штуки (кг)

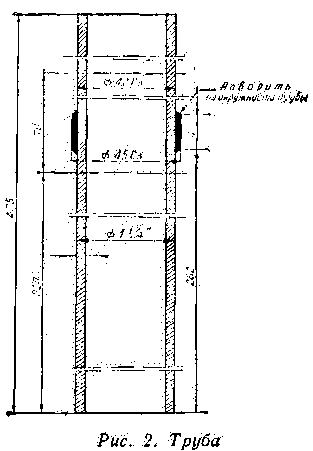

1 Труба. O 1/4", l=475 1 СТ-3 1.5

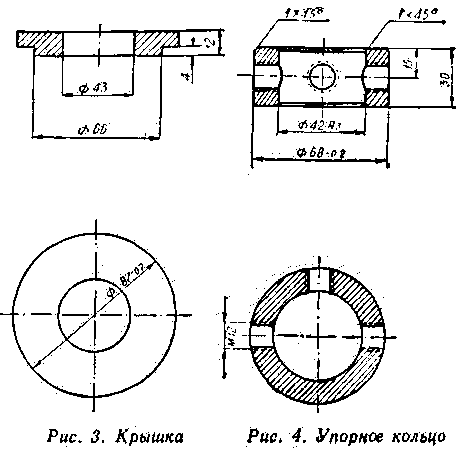

2 Крышка 82х12 1 СТ-3 0,308
3 Кольцо O 89Х15 1 СТ-3 0.4
4 Кольцо O 68/66Х12 1 СТ-3 0,03
5 Упорный шарикоподшипник к № 8109 1 сп. CT 0,15
6 Упорное кольцо O 68Х30 1 СТ-3 0,5
7 Болт М12Х30 2 СТ-3 0,04
8 Гайка М12 2 СТ-3 0,024

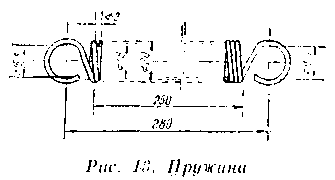

9 Пружина O 20 2 СТ-65Г 0.19

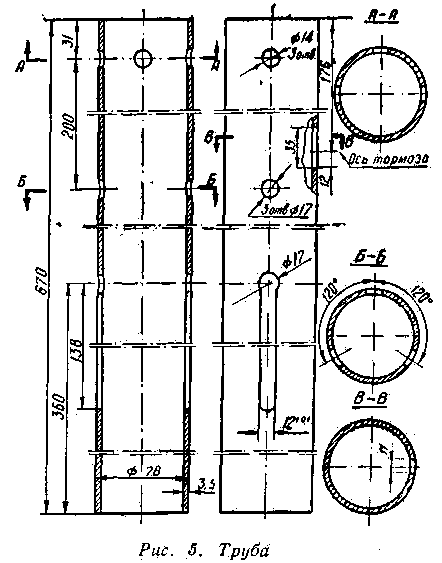

10 Труба O 76Х3,5; l=670 1 СТ-3 4,15

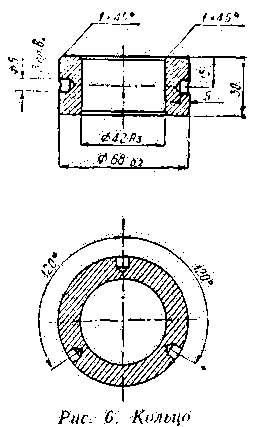

11 Кольцо O 68х30 1 СТ-3 0,53
12 Вставка O 35х40 1 СТ-3 0,238
13 Спиральное сверло O 17 мм 1 сп. CT 0.4
14 Шарик O 10 2 сп. CT 0,004

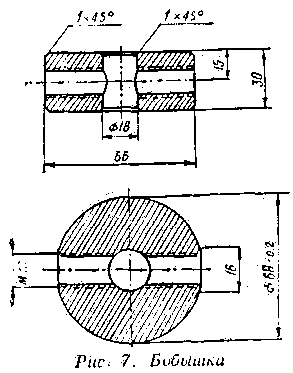

15 Бобышка O 68Х30 1 СТ-3 0,15

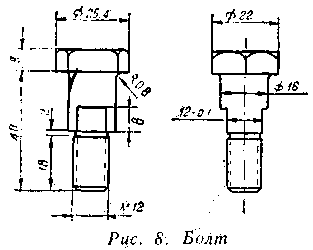

16 Болт спец. М12Х40 2 СТ-3 0,075

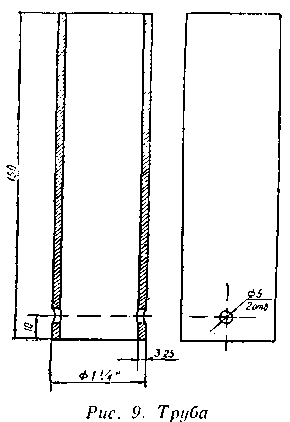

17 Труба O 11/4", l=150 1 СТ-3 0,47
18 Проволока O 4, l=15000 1 СТ-0 1,4
19 Фланец O 160/77х12 1 СТ-3 1,4
20 Болт М12Х26 1 СТ-0 0.037
21 Шайба 8 1 СТ-0 0,0023
22 Шплинт O 2х20 1 СТ-0 0,005
23 Уголок 25х25х4, l=30 2 СТ-3 0,04

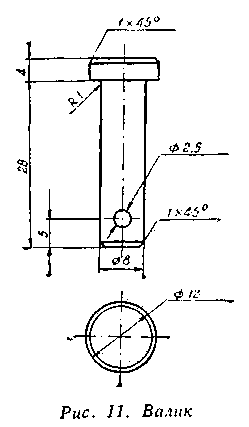

24 Валик O 8Х28 1 СТ-3 0,008
25 Проволока O 3, l=15000 1 СТ-0 0,83

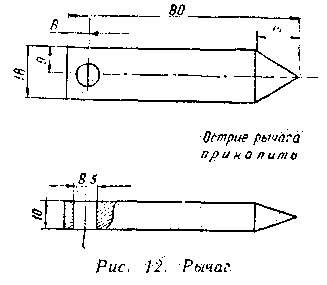

26 Рычаг l=80 1 СТ-5 0,1
27 Пружина O 20 1 СТ-65Г 0.19

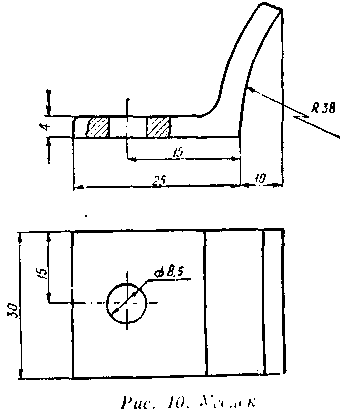

28 Ухо 25Х20Х4 1 СТ-3 0,015

Авторы: Е. Мандро, Н. Закревский, г. Смела, Черкасской области; Публикация: Н. Большаков, rf.atnn.ru
