www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Технология изготовления самодельных намоточных узлов

Энциклопедия радиоэлектроники и электротехники / Усилители мощности ламповые

Комментарии к статье Комментарии к статье

Общие соображения и рекомендации

Не случайно в этой книге вопросам технологии изготовления трансформаторов уделено особое внимание. Практика создания большого числа ламповых УЗЧ и анализ их работы показали, что именно трансформаторы являются основным источником нелинейных и частотных искажений и по существу ограничивают как полосу пропускания усилителя, так и минимально достижимое значение коэффициента нелинейных искажений.

Чтобы уяснить, в чем именно выражается это влияние, придется немного коснуться теории. Вспомним главное условие передачи электрической энергии без потерь (точнее - с минимально возможными потерями). Оно состоит в том, что внутренние сопротивления источника и потребителя должны быть равны. Если при этом речь идет о передаче энергии не на какой-либо одной частоте, а в некоторой полосе частот, то очевидно, что это равенство должно удовлетворяться для любой частоты в пределах указанной полосы.

Возьмем обычный однотактный оконечный каскад на ламповом триоде с трансформаторным выходом, нагруженный на активную нагрузку R. Принципиальная схема такого каскада показана на рис. 50. Там же дана и эквивалентная схема (без учета влияния источника питания), где лампа представлена в виде генератора с приведенным внутренним сопротивлением г. Здесь и далее будем рассматривать предельно упрощенную модель и анализировать элементарную эквивалентную схему.

Будем считать, что внутреннее сопротивление лампы определенным образом пересчитано во внутреннее сопротивление генератора г и что в первом приближении коэффициент трансформации трансформатора n = 1. Очевидно, что условием оптимальной передачи энергии будет равенство г = R.

Рассмотрим соотношения, которыми автор в течение многих лет пользовался при создании различных УЗЧ.

Исходной посылкой для вывода основных формул является следующая: наивыгоднейшей нагрузкой оконечной лампы, обеспечивающей максимум неискаженной отдачи, является нагрузка Ra, равная двойному внутреннему сопротивлению лампы:

Ra=2Ri,

где Ri - внутреннее сопротивление лампы (для переменного тока).

При наличии выходного трансформатора и работе на активную нагрузку

Ra=(n^2)*Ra,

где n - коэффициент трансформации выходного трансформатора.

В этом случае условие оптимальной передачи выглядит следующим образом:

Ra'=(n^2)*Ra=2Ri.

Отсюда получаем формулу для определения оптимального коэффициента трансформации:

n=sqrt((2Ri)/Ra).

Для облегчения поиска нужного коэффициента трансформации на рис. приведен график, по которому этот коэффициент определяется практически мгновенно. Величина Ri является справочной паспортной. Для ламп, рекомендуемых в книге, эти данные имеются в табл. 1. Для других ламп, если этого параметра нет в справочнике, его можно определить (в килоомах) по двум другим паспортным параметрам:

Ri=u/S

где u- коэффициент усиления лампы; S - крутизна ее характеристики, мА/В.

Если г >> R, что бывает практически всегда, поскольку нагрузкой любого УЗЧ является акустическая система, громкоговорители которой имеют сопротивление порядка единиц ом, то положение легко исправить подбором необходимого коэффициента трансформации выходного трансформатора. Собственно, это и есть одна из двух задач, решаемых трансформатором: отделение полезной переменной составляющей сигнала от ненужной постоянной составляющей и согласование низкого активного сопротивления нагрузки со сравнительно высоким внутренним сопротивлением лампы.

Технология изготовления самодельных намоточных узлов. Оконечный трансформаторный каскад на триоде

При расчете реального выходного трансформатора не возникало бы никаких проблем, если бы трансформатор работал только на какой-нибудь одной частоте (безразлично какой) и использовался в однотактной схеме. На практике же мы имеем как раз обратное - почти все современные УЗЧ выполняются с двухтактными оконечными каскадами и работают в очень широком диапазоне частот 20 Гц...20 кГц. Отношение граничных частот составляет 1:1000, что создает принципиально различные, а порой и противоречивые, взаимоисключающие условия работы трансформатора. Следовательно, изменяются и предъявляемые к нему требования.

В чем суть этих противоречий? Для некоторой средней частоты рабочего диапазона (скажем, 1000 Гц) индуктивное сопротивление первичной обмотки трансформатора много выше ее активного (омического) сопротивления, определяемого исключительно длиной и диаметром обмоточного провода.

Например, для типичного "усредненного" трансформатора промышленного лампового радиоприемника индуктивность первичной обмотки находится в пределах 10...15 Гн, а активное сопротивление 500...800 Ом. На частоте 1000 Гц индуктивное сопротивление такой обмотки xl составляет 62 кОм, и поэтому активным сопротивлением обмотки (500...800 Ом), включенным последовательно с ее индуктивным сопротивлением, можно просто пренебречь - потери на нем составляют около 1 %.

Однако на крайней нижней частоте рабочего диапазона (а он даже для самых лучших и дорогих моделей радиоприемников не опускался ниже 60...80 Гц) индуктивное сопротивление обмотки составляет всего 3,5 кОм, поэтому на активной составляющей полного сопротивления обмотки теряется уже 20% полезного сигнала.

Технология изготовления самодельных намоточных узлов. График для определения коэффициента трансформации выходного трансформатора

Если же мы захотели использовать такой трансформатор в современном усилителе, где нижняя граница рабочего диапазона составляет 20 Гц, то на этой частоте потери сигнала достигли бы уже 70%, т.е. сигнал с частотой 20 Гц воспроизвести вообще бы не удалось.

Так что же надо делать, чтобы решить эту проблему? Ответ очевиден: необходимо увеличить индуктивность первичной обмотки и в то же время уменьшить ее активное сопротивление. Увеличить индуктивность можно, увеличив число витков обмотки и снизив потери в магнитопроводе трансформатора. Но с увеличением числа витков растет и активное сопротивление обмотки, а нам нужно, чтобы оно уменьшалось. Уменьшить сопротивление обмотки при увеличении числа ее витков можно только одним путем - увеличением сечения (диаметра) обмоточного провода, но тогда для размещения обмотки на каркасе потребуется больше места, а это повлечет за собой увеличение габаритных размеров трансформатора.

Какие же реальные значения индуктивности первичной обмотки и ее активного сопротивления могут считаться приемлемыми для современного УЗЧ с нижней границей полосы пропускания 20 Гц? Если задаться максимальным допустимым значением потери сигнала на нижней частоте диапазона 10%, то расчеты дадут L = 40 Гн при г=500 Ом

XL = 2 пfL= 6,28 х 20 х 40 = 5 кОм; г = 0,5 кОм; г = 0,1 XL.

Конструктивный расчет такого "теоретического" трансформатора с учетом того, что для двухтактной схемы первичных обмоток должно быть две, а не одна, дает значение 1500...2500 витков провода ПЭЛ или ПЭВ диаметром (по меди!) 0,44...0,51 мм для первичной обмотки и 50...150 витков провода диаметром 0,8...1,2 мм - для вторичной. Для того чтобы эти обмотки разместились на каркасе, размер его окна должен быть примерно 20х50 мм, что приводит к необходимости применять трансформатор с сечением магнитопровода не менее чем 10...12 см при выходной мощности усилителя всего 10... 15 Вт. Для усилителей с выходной мощностью 40 Вт сечение соответственно увеличивается до 15...18 см .

Для сравнения напомним, что такой пакет железа (сечением 30х63 мм) имел... силовой трансформатор телевизора "Рубин-102" мощностью 150 Вт! Такова сегодня цена за реальную нижнюю границу полосы пропускания усилителя 20 Гц.

Теперь поговорим о цене другого показателя - неидентичности данных двух половинок первичной обмотки, намотанных традиционным, неизменно применявшимся в промышленном производстве методом -одна на другой. Давайте внимательно рассмотрим разрез каркаса катушки выходного трансформатора, показанный на рис. 52. На каркас вначале наматывалась одна половина первичной обмотки, затем следовал один или несколько слоев изоляции, а после нее наматывалась вторая половина обмотки (для упрощения картины не будем учитывать наличие вторичной обмотки). При этом совершенно очевидно, что длина первого витка (у основания каркаса) была значительно меньше длины последнего витка второй половины обмотки. Однако слово "значительно" в данном случае неприемлемо: нас интересует количественная сторона вопроса.

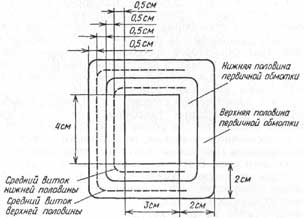

Для начала, чтобы не загружать читателя громоздкими вычислениями, обратимся к простейшим арифметически-геометрическим расчетам. Из рисунка видно, что длина самого первого (внутреннего) витка составляет 4+3+4+3=14 см, а последнего (внешнего) - 7+8+7+8=30 см. Нас, однако, интересуют длины не двух крайних витков, а сравнительные длины средних витков в первой и второй половинах обмотки, поскольку они прямо пропорциональны значениям активных сопротивлений этих двух половин. Из того же рисунка видно, что они составят l1 = 4+5+4+5 = 18 см и I2 = 6+7+6+7 = =26 см. Поскольку вся обмотка намотана одним и тем же проводом, соотношение активных сопротивлений двух ее половинок будет таким же, т.е. при общем сопротивлении в 500 Ом нижняя половинка будет иметь сопротивление r1 = 200 Ом, а верхняя - г2 = 300 Ом.

Технология изготовления самодельных намоточных узлов. Разрез каркаса выходного трансформатора

Еще раз оговоримся, что этот расчет достаточно приближенный, но даже он приводит к следующему результату: если в оконечном каскаде применены два триода с анодным током 100 мА каждый при напряжении источника 120 В (например, лампы 6С19П), то в результате падения напряжения на постоянном активном сопротивлении обмоток

U1=Ia*r1=0,1x200=20B; U2=Iar2=0,lx300=30B

на аноде первой лампы останется 120 - 20 = 100 В, а на анодевторой -120-30 =90 В.

Таким образом, при классической методике намотки трансформатора и абсолютном равенстве числа витков двух половинок первичной обмотки напряжения на анодах двух оконечных ламп будут различаться на 10%, что, конечно же, исключит возможность получения нелинейных искажений в пределах 1 %.

Такова цена "классической" технологии намотки выходного трансформатора. К этому следует добавить, что и индуктивности обеих половинок обмотки окажутся неодинаковыми, поскольку в формулу индуктивности многослойной цилиндрической катушки входят диаметры нижнего и верхнего витков, а они для двух половинок обмотки окажутся разными.

Но длячего мы так подробно рассматриваем все эти вопросы, вместо того чтобы просто привести конкретные конструктивные и намоточные данные трансформаторов? С единственной целью: чтобы, во-первых, радиолюбитель понял, что предъявляемые к конструированию трансформаторов требования, с которыми он дальше столкнется, отнюдь не являются неоправданными или чрезмерными, и, во-вторых, чтобы при изготовлении трансформаторов он неуклонно следовал нашим указаниям и рекомендациям.

Перейдем к практической стороне дела. Начнем с выбора типа магнитопровода для выходных трансформаторов. С точки зрения качества работы трансформатора форма его железного магнитопровода не имеет существенного значения, но с позиции удобства намотки лучше использовать О-образные ленточные разрезные магнитопроводы стержневого типа. В этом случае на каждом из двух стержней размещают два совершенно одинаковых каркаса с двумя абсолютно идентичными обмотками, что в принципе исключает разницу в электрических данных этих обмоток.

Намотка каждой из двух катушек в этом случае не требует никаких специальных действий и выполняется на обычном намоточном станке с "водилом" (укладчиком витков) и счетчиком точного числа витков, позволяющим осуществлять плотную рядовую послойную намотку "виток к витку". Наматывать катушки внавал недопустимо.

Поверх половинки первичной обмотки на каждой из двух катушек наматывают таким же образом половину витков вторичной обмотки, а после сборки трансформатора обе половины как первичной, так и вторичной обмотки соединяют последовательно. Такой трансформатор является идеальным в отношении полной идентичности симметричных частей его обмоток и имеет незначительные внешние поля рассеяния.

Можно изготовить хороший выходной трансформатор инашихтованном броневом магнитопроводе из отдельных Ш-образных пластин, однако его изготовление более трудоемко и требует выполнения дополнительных операций.

Первая трудность связана с самим магнитопроводом. Прежде всего нужно учесть, что пластины толщиной 0,5 мм для наших целей непригодны. Максимальная допустимая толщина 0,35 мм, а если железо будет 0,2 мм - еще лучше.

Собрав пакет необходимой толщины, следует прибавить к нему еще не менее 10% дополнительных резервных пластин (и перемычек) про запас. Все пластины и перемычки необходимо с двух сторон покрыть из пульверизатора любой нитрокраской или жидким цапонлаком, после чего тщательно высушить (на воздухе, на солнце или в духовке). Эта мера нужна для сведения к минимуму потерь в магнитопроводе на токи Фуко. После этого каждую пластину и перемычку надо обследовать на предмет отсутствия на них заусениц и зазубрин, которые в процессе сборки пакета могут нарушить (процарапать) защитный слой лака или краски. Обнаруженные дефекты можно устранить с помощью надфиля, мелкого наждачного круга или ножа. Еще лучше заменить дефектные пластины из числа резервных.

Следующая проблема - секционированный каркас. Скорее всего, ни один из промышленных вам не подойдет, особенно если он неразборный. Но прежде, чем вы приступите к самостоятельному изготовлению каркаса, нужно остановиться на одном из трех вариантов намотки, показанных на рис. 53. Вариант "а" предполагает наличие каркаса, разделенного точно пополам дополнительной внутренней щечкой на всю высоту окна. В этом случае в каждой секции наматывается по одной половинке первичной обмотки, поверх которой после нескольких слоев изоляции (кабельной бумагой или лакотканью) в каждой секции укладывается ровно половина витков вторичной обмотки. Секции первичной и вторичной обмоток (разумеется, поврозь) соединяют последовательно.

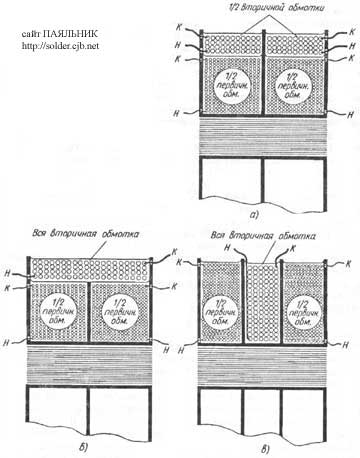

Технология изготовления самодельных намоточных узлов. Три варианта секционорованной намотки выходного трансформатора

В варианте "б" средняя щечка делается меньшей высоты - вровень с половинками первичной обмотки. После их намотки укладываются два-три слоя изоляции кабельной бумаги во всю ширину каркаса, и сверху, также во всю ширину каркаса, наматывается без разрыва вся вторичная обмотка.

И наконец, вариант в предусматривает разбивку каркаса на три одинаковые секции. В двух крайних секциях наматывают половинки первичной обмотки, а в средней секции - всю вторичную обмотку. С электрической точки зрения все три варианта равноценны, поэтому конструктор может остановить свой выбор на любом из них.

Пластины магнитопровода собирают встык, без зазора, поскольку в двухтактных схемах подмагничивание постоянным током отсутствует. Собранный трансформатор желательно подвергнуть влагозащитной обработке, осуществить которую в домашних условиях довольно просто. Для этого в железной банке из-под консервов или любой другой подобной посуде (кастрюльке, миске), внутри которой может поместиться целиком или хотя бы частично выходной трансформатор, нужно растопить и хорошо прогреть воск, парафин, стеарин или промышленный церезин. Трансформатор опускают в банку и выдерживают в ней 2...3 мин, непрерывно подогревая расплав.

После полного остывания (до комнатной температуры) застывшие потеки, если они мешают креплению трансформатора, можно осторожно удалить деревянной или пластмассовой лопаточкой (но не стальным ножом!). Если есть возможность, готовый трансформатор перед установкой на шасси желательно поместить в сплошной металлический кожух-экран. Это необходимо сделать, чтобы исключить воздействие его электрических и магнитных полей на лампы, открытый печатный монтаж, оперативные регуляторы и соединительные провода и тем самым предотвратить возникновение неконтролируемых паразитных обратных связей.

Далее мы приведем конструктивные данные магнитопроводов и электрические данные обмоток для всех описанных в книге усилителей, а также намоточные данные рекомендуемых силовых трансформаторов и дросселей фильтров.

Однако сразу предупреждаем, что точное повторение приводимых данных с точностью до одного витка и использование рекомендованных диаметров намоточного провода не всегда оптимально, а в отдельных случаях могут привести к тому, что все обмотки не поместятся в окне каркаса.

Дело в том, что используемые радиолюбителями пакеты магнитопроводов могут очень сильно, иногда в несколько раз, различаться между собой по качеству трансформаторной стали, что приводит к получению разной индуктивности при абсолютно одинаковом числе витков катушек, а следовательно, к неоптимальному режиму оконечных ламп по отдаваемой неискаженной мощности.

Коэффициент заполнения окна обмотками также зависит от многих данных: от типа применяемых обмоточных проводов (ПЭ, ПЭЛ, ПЭВ-1, ПЭВ-2 и т.д.), имеющих при одном и том же диаметре по меди (например, 0,2 мм) реальные наружные диаметры от 0,215 до 0,235 мм; от типа и толщины изоляции между слоями и обмотками (папиросная, конденсаторная, кабельная бумага, лакоткань, мелованая бумага, ватман); от количества слоев такой изоляции; от плотности намотки и степени натяжения провода; от полноты заполнения каждого слоя намотки витками и ряда других факторов.

Несколько важных советов:

1. Выбирайте магнитопроводы, выполненные из высококачественных сортов трансформаторной стали.

2. Наматывая обмотку, сделайте два-три отвода в ее начале или конце с шагом в 5% от общего числа витков. Это дает возможность при необходимости подобрать наиболее оптимальное число витков.

3. Наматывайте обмотки только рядовым способом, плотно укладывая виток к витку от щечки до щечки каркаса, не оставляя по краям пустых мест.

4. Обязательно после каждого слоя обмотки делайте изоляционную прокладку из тонкой (папиросной или конденсаторной) бумаги так, чтобы витки следующего ряда не проваливались около щечек каркаса в нижние слои.

5. Избегайте применения обмоточных проводов большего диаметра, чем указано в описании. В противном случае обмотки могут не поместиться в окне каркаса и трансформатор придется перематывать. Имейте в виду, что применение провода чуть меньшего диаметра заметно не повлияет на параметры усилителя, но зато будет гарантировать, что все обмотки уместятся в окне каркаса.
