www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Возможности автомобильного УНЧ на микросхеме TDA2030

Энциклопедия радиоэлектроники и электротехники / Усилители мощности автомобильные

Комментарии к статье Комментарии к статье

Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее "скрытых достоинствах": оказывается, на этой ИМС можно собрать ряд других полезных устройств.

Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС - усилителей НЧ. Типовая схема включения TDA2030A показана на рис. 1.

Возможности автомобильного УНЧ на микросхеме TDA2030. Типовая схема включения TDA2030A

Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5... 1 А и UОБР более 100 В, например КД209, КД226, 1N4007. Схема включения ИМС в случае использования однополярного источника питания показана на рис. 2.

Возможности автомобильного УНЧ на микросхеме TDA2030

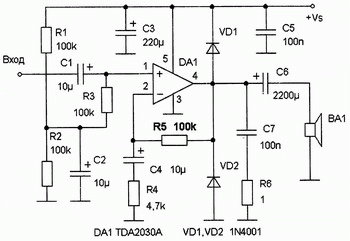

Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис. 1, при питании от источника ±18 В. Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами показан на рис. 3.

Возможности автомобильного УНЧ на микросхеме TDA2030

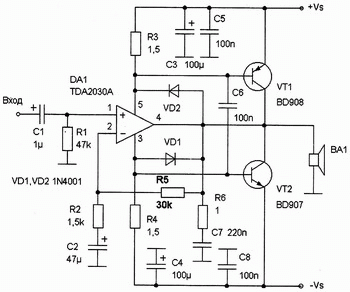

При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3...0,4 А падение напряжения на резисторах R3 и R4 составит 0,45...0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819. Мостовая схема включения ИМС показана на рис. 4.

Возможности автомобильного УНЧ на микросхеме TDA2030

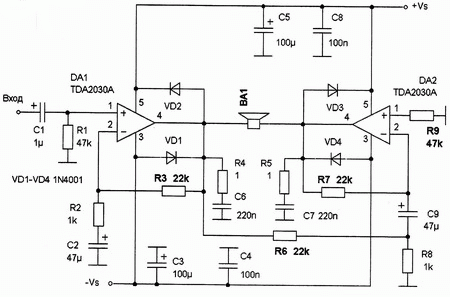

Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт. Для любителей двух-, трехполосных УНЧ данная ИМС - идеальный вариант, ведь непосредственно на ней можно собирать активные ФНЧ и ФВЧ. Схема трехполосного УНЧ показана на рис. 5.

Возможности автомобильного УНЧ на микросхеме TDA2030

Низкочастотный канал (НЧ) выполнен по схеме с мощными выходными транзисторами. На входе ИМС DA1 включен ФНЧ R3C4, R4C5, причем первое звено ФНЧ R3C4 включено в цепь ООС усилителя. Такое схемное решение позволяет простыми средствами (без увеличения числа звеньев) получать достаточно высокую крутизну спада АЧХ фильтра. Среднечастотный (СЧ) и высокочастотный (ВЧ) каналы усилителя собраны по типовой схеме на ИМС DA2 и DA3 соответственно. На входе СЧ канала включены ФВЧ C12R13, C13R14 и ФНЧ R11C14, R12C15, которые вместе обеспечивают полосу пропускания 300...5000 Гц. Фильтр ВЧ канала собран на элементах C20R19, C21R20. Частоту среза каждого звена ФНЧ или ФВЧ можно вычислить по формуле fСР=160/RC, где частота f выражена в герцах, R - в килоомах, С - в микрофарадах. Приведенные примеры не исчерпывают возможностей применения ИMC TDA2030A в качестве усилителей НЧ. Так, например, вместо двухполярного питания микросхемы (рис. 3,4) можно использовать однополярное питание. Для этого минус источника питания следует заземлить, на неинвертирующий (вывод 1) вход подать смещение, как показано на рис. 2 (элементы R1-R3 и С2). Наконец, на выходе ИМС между выводом 4 и нагрузкой необходимо включить электролитический конденсатор, а блокировочные конденсаторы по цепи -Vs из схемы исключить.

Рассмотрим другие возможные варианты использования этой микросхемы. ИМС TDA2030A представляет собой не что иное, как операционный усилитель с мощным выходным каскадом и весьма неплохими характеристиками. Основываясь на этом, были спроектированы и опробованы несколько схем нестандартного ее включения. Часть схем была опробована "вживую", на макетной плате, часть - смоделирована в программе Electronic Workbench.

Мощный повторитель сигнала

Возможности автомобильного УНЧ на микросхеме TDA2030

Сигнал на выходе устройства рис. 6 повторяет по форме и амплитуде входной, но имеет большую мощность, т.е. схема может работать на низкоомную нагрузку. Повторитель может быть использован, например, для умощнения источников питания, увеличения выходной мощности низкочастотных генераторов (чтобы можно было непосредственно испытывать головки громкоговорителей или акустические системы). Полоса рабочих частот повторителя линейна от постоянного тока до 0,5... 1 МГц, что более чем достаточно для генератора НЧ.

Умощнение источников питания

Возможности автомобильного УНЧ на микросхеме TDA2030Возможности автомобильного УНЧ на микросхеме TDA2030

Микросхема включена как повторитель сигнала, выходное напряжение (вывод 4) равно входному (вывод 1), а выходной ток может достигать значения 3,5 А. Благодаря встроенной защите схема не боится коротких замыканий в нагрузке. Стабильность выходного напряжения определяется стабильностью опорного, т.е. стабилитрона VD1 рис. 7 и интегрального стабилизатора DA1 рис. 8. Естественно, по схемам, показанным на рис. 7 и рис. 8, можно собрать стабилизаторы и на другое напряжение, нужно лишь учитывать, что суммарная (полная) мощность, рассеиваемая микросхемой, не должна превышать 20 Вт. Например, нужно построить стабилизатор на 12 В и ток 3 А. В наличии есть готовый источник питания (трансформатор, выпрямитель и фильтрующий конденсатор), который выдает UИП= 22 В при необходимом токе нагрузки. Тогда на микросхеме происходит падение напряжения UИМС= UИП - UВЫХ = 22 В -12 В = 10В, и при токе нагрузки 3 А рассеиваемая мощность достигнет величины РРАС= UИМС*IН = 10В*3А = 30 Вт, что превышает максимально допустимое значение для TDA2030A.

Максимально допустимое падение напряжения на ИМС может быть рассчитано по формуле:

UИМС= РРАС.МАХ / IН

В нашем примере UИМС= 20 Вт / 3 А = 6,6 В, следовательно максимальное напряжение выпрямителя должно составлять UИП = UВЫХ+UИМС = 12В + 6,6 В =18,6 В. В трансформаторе количество витков вторичной обмотки придется уменьшить.

Сопротивление балластного резистора R1 в схеме, показанной на рис. 7, можно посчитать по формуле:

R1 = ( UИП - UСТ)/IСТ,

где UСТ и IСТ - соответственно напряжение и ток стабилизации стабилитрона.

Пределы тока стабилизации можно узнать из справочника, на практике для маломощных стабилитронов его выбирают в пределах 7...15 мА (обычно 10 мА). Если ток в вышеприведенной формуле выразить в миллиамперах, то величину сопротивления получим в килоомах.

Простой лабораторный блок питания

Электрическая схема блока питания показана на рис. 9. Изменяя напряжение на входе ИМС с помощью потенциометра R1, получают плавно регулируемое выходное напряжение.

Максимальный ток, отдаваемый микросхемой, зависит от выходного напряжения и ограничен все той же максимальной рассеиваемой мощностью на ИМС.

Рассчитать его можно по формуле:

IМАХ = РРАС.МАХ / UИМС

Например, если на выходе выставлено напряжение UВЫХ = 6 В, на микросхеме происходит падение напряжения UИМС = UИП - UВЫХ = 36 В - 6 В = 30 В, следовательно, максимальный ток составит IМАХ = 20 Вт / 30 В = 0,66 А. При UВЫХ = 30 В максимальный ток может достигать максимума в 3,5 А, так как падение напряжения на ИМС незначительно (6 В).

Стабилизированный лабораторный блок питания

Возможности автомобильного УНЧ на микросхеме TDA2030

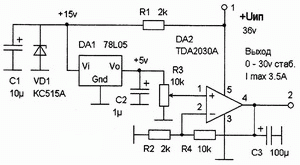

Электрическая схема блока питания показана на рис. 10. Источник стабилизированного опорного напряжения - микросхема DA1 - питается от параметрического стабилизатора на 15 В, собранного на стабилитроне VD1 и резисторе R1. Если ИМС DA1 питать непосредственно от источника +36 В, она может выйти из строя (максимальное входное напряжение для ИМС 7805 составляет 35 В). ИМС DA2 включена по схеме неинвертирующего усилителя, коэффициент усиления которого определяется как 1+R4/R2 и равен 6. Следовательно, выходное напряжение при регулировке потенциометром R3 может принимать значение практически от нуля до 5 В * 6=30 В. Что касается максимального выходного тока, для этой схемы справедливо все вышесказанное для простого лабораторного блока питания (рис. 9). Если предполагается меньшее регулируемое выходное напряжение (например, от 0 до 20 В при UИП = 24 В), элементы VD1, С1 из схемы можно исключить, а вместо R1 установить перемычку. При необходимости максимальное выходное напряжение можно изменить подбором сопротивления резистора R2 или R4.

Регулируемый источник тока

Возможности автомобильного УНЧ на микросхеме TDA2030

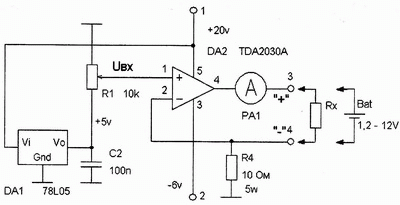

Электрическая схема стабилизатора показана на рис. 11. На инвертирующем входе ИМС DA2 (вывод 2), благодаря наличию ООС через сопротивление нагрузки, поддерживается напряжение UBX. Под действием этого напряжения через нагрузку протекает ток IН = UBX / R4. Как видно из формулы, ток нагрузки не зависит от сопротивления нагрузки (разумеется, до определенных пределов, обусловленных конечным напряжением питания ИМС). Следовательно, изменяя UBX от нуля до 5 В с помощью потенциометра R1, при фиксированном значении сопротивления R4=10 Ом, можно регулировать ток через нагрузку в пределах 0...0,5 А. Данное устройство может быть использовано для зарядки аккумуляторов и гальванических элементов. Зарядный ток стабилен на протяжении всего цикла зарядки и не зависит от степени разряженности аккумулятора или от нестабильности питающей сети.

Максимальный зарядный ток, выставляемый с помощью потенциометра R1, можно изменить, увеличивая или уменьшая сопротивление резистора R4. Например, при R4=20 Ом он имеет значение 250 мА, а при R4=2 Ом достигает 2,5 А (см. формулу выше). Для данной схемы справедливы ограничения по максимальному выходному току, как для схем стабилизаторов напряжения. Еще одно применение мощного стабилизатора тока - измерение малых сопротивлений с помощью вольтметра по линейной шкале. Действительно, если выставить значение тока, например, 1 А, то, подключив к схеме резистор сопротивлением 3 Ом, по закону Ома получим падение напряжения на нем U=l*R=l А*3 Ом=3 В, а подключив, скажем, резистор сопротивлением 7,5 Ом, получим падение напряжения 7,5 В. Конечно, на таком токе можно измерять только мощные низкоомные резисторы (3 В на 1 А - это 3 Вт, 7,5 В*1 А=7,5 Вт), однако можно уменьшить измеряемый ток и использовать вольтметр с меньшим пределом измерения.

Мощный генератор прямоугольных импульсов

Возможности автомобильного УНЧ на микросхеме TDA2030Возможности автомобильного УНЧ на микросхеме TDA2030

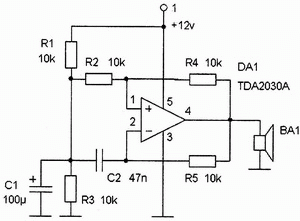

Схемы мощного генератора прямоугольных импульсов показаны на рис. 12 (с двухполярным питанием) и рис. 13 (с однополярным питанием). Схемы могут быть использованы, например, в устройствах охранной сигнализации. Микросхема включена как триггер Шмитта, а вся схема представляет собой классический релаксационный RC-генератор. Рассмотрим работу схемы, показанной на рис. 12. Допустим, в момент включения питания выходной сигнал ИМС переходит на уровень положительного насыщения (UВЫХ = +UИП). Конденсатор С1 начинает заряжаться через резистор R3 с постоянной времени Cl R3. Когда напряжение на С1 достигнет половины напряжения положительного источника питания (+UИП/2), ИМС DA1 переключится в состояние отрицательного насыщения (UВЫХ = -UИП). Конденсатор С1 начнет разряжаться через резистор R3 с той же постоянной времени Cl R3 до напряжения (-UИП / 2), когда ИМС снова переключится в состояние положительного насыщения. Цикл будет повторяться с периодом 2,2C1R3, независимо от напряжения источника питания.

Частоту следования импульсов можно посчитать по формуле:

f=l/2,2*R3Cl.

Если сопротивление выразить в килоомах, а емкость в микрофарадах, то частоту получим в килогерцах.

Мощный низкочастотный генератор синусоидальных колебаний

Возможности автомобильного УНЧ на микросхеме TDA2030

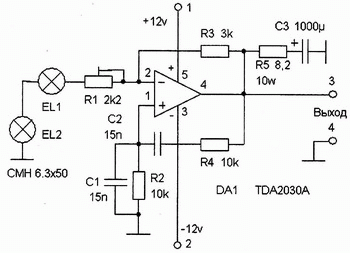

Электрическая схема мощного низкочастотного генератора синусоидальных колебаний показана на рис. 14. Генератор собран по схеме моста Вина, образованного элементами DA1 и С1, R2, С2, R4, обеспечивающими необходимый фазовый сдвиг в цепи ПОС. Коэффициент усиления по напряжению ИМС при одинаковых значениях Cl, C2 и R2, R4 должен быть точно равен 3. При меньшем значении Ку колебания затухают, при большем - резко возрастают искажения выходного сигнала. Коэффициент усиления по напряжению определяется сопротивлением нитей накала ламп ELI, EL2 и резисторов Rl, R3 и равен Ky = R3 / Rl + REL1,2. Лампы ELI, EL2 работают в качестве элементов с переменным сопротивлением в цепи ООС. При увеличении выходного напряжения сопротивление нитей накала ламп за счет нагревания увеличивается, что вызывает уменьшение коэффициента усиления DA1. Таким образом, стабилизируется амплитуда выходного сигнала генератора, и сводятся к минимуму искажения формы синусоидального сигнала. Минимума искажений при максимально возможной амплитуде выходного сигнала добиваются с помощью подстроечного резистора R1. Для исключения влияния нагрузки на частоту и амплитуду выходного сигнала на выходе генератора включена цепь R5C3.

Частота генерируемых колебаний может быть определена по формуле:

f=1/2piRC. Генератор может быть использован, например, при ремонте и проверке головок громкоговорителей или акустических систем.

В заключение необходимо отметить, что микросхему нужно установить на радиатор с площадью охлаждаемой поверхности не менее 200 см2. При разводке проводников печатной платы для усилителей НЧ необходимо проследить, чтобы "земляные" шины для входного сигнала, а также источника питания и выходного сигнала подводились с разных сторон (проводники к этим клеммам не должны быть продолжением друг друга, а соединяться вместе в виде "звезды"). Это необходимо для минимизации фона переменного тока и устранения возможного самовозбуждения усилителя при выходной мощности, близкой к максимальной.

По материалам журнала "Радіоаматор"
