www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

УМЗЧ без общей обратной связи

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Предлагаемый УМЗЧ построен без общей обратной связи. Неоднократно, сравнивая методом прослушивания, качество разных транзисторных УМЗЧ с ООС, приходилось задумываться над тем, как улучшить их способность передавать полностью сценический образ, а локализацию источников сделать естественней. Результатом поисков в этом направлении стали схемотехнические решения УМЗЧ, в которых либо ООС отсутствует, либо она местная. По моему мнению, есть две главные причины нарушения естественности музыкального образа.

Во-первых, это внесение в сигнал фазовых искажений и расширение спектра искажений в УМЗЧ с 00С - для передачи звука ярче или мягче важен баланс между гармониками.

Во-вторых, контроль напряжения подводимого к громкоговорителю сигнала представляется как "насилие" над акустической системой. Ведь изначально при записи фонограмм звук воспринимается как уровень давления, т.е. как мощность в интегральном ее исчислении. И соответственно при воспроизведении фонограмм усилитель обязан передавать мощность сигнала, а не только мгновенные значения тока или напряжения. При этом условии вносятся меньшие искажения в выходной сигнал, что очень благоприятно отражается на точности передачи сценического образа. Технические параметры своих УМЗЧ я перестал измерять пять лет назад, поскольку при многократных прослушиваниях усилителей, изготавливаемых под заказ, никто не отдавал предпочтения тем или иным техническим параметрам. Главный критерий - субъективная оценка свойств каждого усилителя, а то, что усилители по этому критерию могут существенно различаться, известно, пожалуй, всем! Так вот, с учетом субъективных оценок свойств УМЗЧ предлагаемый вариант окажется отличной заменой многим промышленным усилителям. Повторяемость конструкции проверена на четырех образцах подобного стереофонического усилителя.

Основные технические параметры

Максимальная выходная мощность, Вт
на нагрузке 4 Ом 110
на нагрузке 8 Ом 120
Чувствительность, В 0,7
Полоса рабочих частот при
неравномерности 3 дБ, Гц
20...200000

Максимальная мощность на нагрузке сопротивлением 4 Ом лимитирована устройством защиты по току. Для контрольного прослушивания с этим усилителем были использованы проигрыватель компакт-дисков DENON DVD 700 и акустическая система Monitor Audio Silver 81, в контрольном тракте использован усилитель ARCAM "Diva A-75S". При воспроизведении фонограммы с компакт-диска "Темная сторона Луны" (Pink Floyd) фантомный вертолет поднялся на метр над акустической системой и производил полет над ней, а не из одного громкоговорителя в другой, как это обычно бывает с большинством усилителей. Сценические и музыкальные образы концертных записей также передаются достаточно естественно.

УМЗЧ без общей обратной связи. Схема одного канала УМЗЧ. Нажмите для увеличения

(нажмите для увеличения)

О схеме усилителя

Схема одного канала УМЗЧ показана на рис. 1. Входной каскад - дифференциальный на транзисторах VT1, VT5 и VT2, VT6 с источниками стабильного тока на VT3, VT4. Далее следует усилитель напряжения с транзисторами VT7, VT9, VT11 и VT8, VT10, VT12, особенность которого состоит в том, что транзисторы не насыщаются при максимальной амплитуде выходного напряжения благодаря диодам VD3, VD4. В режиме амплитудного ограничения по напряжению выходного сигнала ток базы транзисторов усилителя напряжения VT7, VT9, VT11 и VT8, VT10, VT12 ограничивается, и они работают в режиме, исключающем режим насыщения. Тем самым обеспечено отсутствие задержки выхода из ограничения выходного сигнала по напряжению питания. Транзисторы включены параллельно для увеличения тока управления затворами выходных транзисторов. Это позволило получить с выхода УМЗЧ на нагрузке 8 Ом максимальную амплитуду, соответствующую 30 В эфф. неискаженного синусоидального сигнала частотой до 200 кГц (максимальная частота генератора). С выхода усилителя напряжения через делитель R15R17R18 действует сигнал обратной связи.

Как видно по схеме, в усилителе полностью отсутствуют корректирующие конденсаторы. Это стало возможным потому, что выходной каскад исключен из цепи обратной связи и устойчивость усилителя резко возросла. Выходной каскад - это повторитель напряжения, выполненный на комплементарных полевых транзисторах фирмы HITACHI. Он отличается одинаковым выходным сопротивлением и симметричными гармоническими искажениями для сигнала положительной и отрицательной полярности. Большинство же комплементарных транзисторов различаются по многим, в том числе и динамическим параметрам. Поэтому в усилителях без общей ООС возникает выраженная асимметрия нелинейности, особенно на высоких частотах; на самых низких она связана с различными термодинамическими свойствами транзисторов.

Напротив, однотактный усилитель обладает почти равным спектром гармоник в обеих частях амплитудной характеристики (для напряжения сигнала отрицательной и положительной полярности), хотя численное значение этого параметра зачастую более 1 % - и при этом хорошее звучание! В этом усилителе мной применено схемотехническое решение, при котором в двухтактном выходном каскаде в любой момент времени работают два транзистора разной проводимости с одинаковым током стока. Оно позволило сблизить спектры гармоник для сигналов на разных участках амплитудной характеристики, и достигнуто это без мостовой схемы каскада. Еще немного о неявных субъективных предпочтениях. Усилитель с общей ООС воспринимает реактивные возмущения нагрузки, а также внешние акустические воздействия на подвижную систему головки громкоговорителя, контролируя напряжение на выходе.

На практике звуковоспроизведение с таким усилителем нередко выражается "пустым" пространством звуковой сцены между громкоговорителями и ее центром. Был проведен простой эксперимент. Последовательно с громкоговорителями АС были включены резисторы сопротивлением, примерно равным половине их импеданса, после чего производилось прослушивание с усилителем при общей ООС тех фонограмм, где наиболее ярко проявляются "провалы" в звуковой сцене. Результат прослушивания подтвердил предположение: такой эффект значительно заметнее с усилителем с общей ООС без добавочных резисторов.

Предлагаемый выходной каскад обеспечивает низкий коэффициент демпФирования Kд=Rн/Rвых , здесь выходное сопротивление равно 2 Ом. Это стало возможным за счет последовательного включения транзисторов выходного каскада, и в результате крутизна эквивалентного мощного транзистора уменьшилась в два раза. Такое выходное сопротивление при отсутствии общей ООС позволило улучшить локализацию виртуальных источников звучания, а для этого необходимо максимально правильно передать фазу сигнала. При этом важное значение имеет скорость нарастания выходного сигнала. На основании измерения реальных параметров высокочастотных динамических головок получены следующие результаты: Rк=4.5-12.2 Ом; Lk=0.16-0.33 мГн. Для наиболее высокочастотной головки конкретные значения соответствуют постоянной времени t=Lk/Rk=0.00027 Гн/12.2 Ом = 0.000022 с, а частота среза такого преобразователя fср=ω/2π=7191 Гц. Выше этой частоты динамическая головка работает как ФНЧ и вносит в передаваемый сигнал заметные фазовые искажения.

Разработчики АС уделяют особое внимание подбору динамических головок и фильтров с одинаковыми параметрами. Для того чтобы усилитель не оказывал существенного влияния на частотные свойства тракта звуковоспроизведения, его максимальная рабочая частота должна превышать частоту среза ВЧ головки на порядок - в данном случае 71910 Гц, а скорость нарастания SR = 29,3 В/мкс при 65 В. Подсчитаем необходимую максимальную скорость нарастания выходного сигнала для варианта усилителя с максимальным выходным напряжением 65 В и максимальной рабочей частотой 24100 Гц (частота среза ФНЧ проигрывателей аудиокомпакт-дисков с ЦАП без повышения частоты дискретизации): SR'=2πfmaxUнагр=2*3.14*24100*65=9.8 В/мкс . Усилитель обеспечивает скорость нарастания выходного сигнала не менее SR=2*3.14*200000*(30*1.41)=53 В/мкс. Таким образом, усилитель способен работать с АС, имеющей расширенную АЧХ (выше 20 кГц). Высокая температурная стабильность выходного каскада не требует применения мер по дополнительной стабилизации тока покоя, с активной нагрузкой его АЧХ линейна до 200 кГц.

Схема узла защиты АС - классическая и многократно проверенная. При подаче питания действует задержка на подключение нагрузки на 10 с (ее можно изменить подбором резисторов R32, R33). При наличии постоянной составляющей на выходе усилителя более ±0,6 В происходит отключение нагрузки размыканием контактов реле. При выключении питания производится отключение АС в течение 0,2 с. Защита от токовых перегрузок в усилителе основана на ограничении тока стока мощных транзисторов через ограничение напряжения на затворах стабилитронами и диодами VD13, VD14 и VD15, VD16; таким образом, максимальный ток через выходные транзисторы не превышает 7 А. Следует учесть, что эти элементы могут вносить искажения на частотах выше 100 кГц, поэтому без нужды устанавливать их не рекомендуется. В описании транзисторов указано наличие встроенного двуханодного стабилитрона в цепи затвор-исток на 15 В, это позволяет защитить затвор от пробоя при более высоких амплитудах управляющего напряжения.

Коэффициент усиления по напряжению холостого хода усилителя Ku=1+(R17/2R15)=51(34 дБ).

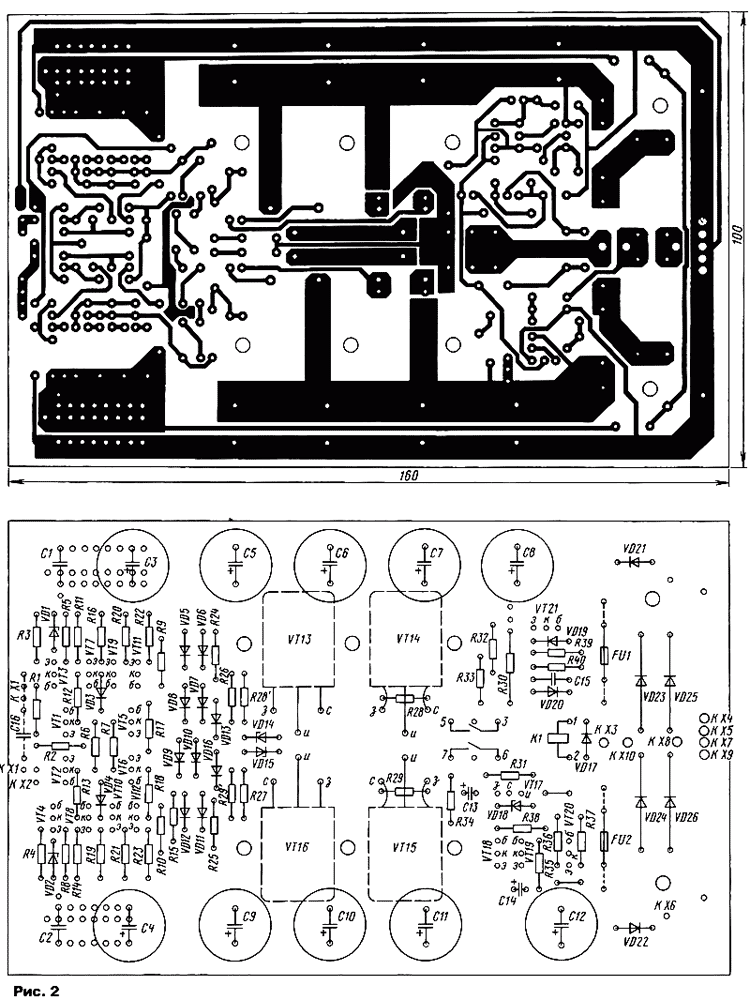

УМЗЧ без общей обратной связи. Печатная плата. Нажмите для увеличения

(нажмите для увеличения)

Конструкция усилителя

Конструктивно усилитель выполнен на печатной плате размерами 160x100 мм. Чертежи печатной платы и расположения элементов показаны на рис. 2. На плате расположены все элементы усилителя и выпрямитель блока питания. К ней подведены провода цепей питания и нагрузки, а также входной цепи. Транзисторы прижимают к теплоотводу непосредственно через плату. Такое решение применяется мной в своих конструкциях более 10 лет. Это позволяет сделать все связи минимальными. В качестве теплоотвода используется любая ровная металлическая поверхность, например, корпуса; расположение и крепление самой платы также не вызывает затруднений. Следует обратить внимание, что общий провод входной цепи не соединен на плате с общим проводом блока питания. Это сделано для того, чтобы можно было соединить общие провода соответствующих цепей в общей точке (звездой) многоканальной системы с целью уменьшения уровня помех. В отсутствие такой необходимости можно сделать наплавную перемычку между точкой вывода к контакту Х2 и расположенным рядом проводником общего провода.

Предварительный усилитель питается от отдельного источника напряжением, превышающим на 10...25 В напряжение питания выходного каскада. Это обеспечивает более полное использование напряжения и устраняет проникновение выходного сигнала в другие каскады по цепям питания. В выходном каскаде можно оставить по одному транзистору, в этом случае выходное сопротивление усилителя станет 1 Ом, при этом следует либо уменьшить число диодов в цепи смещения до трех или четырех, либо включить параллельно по два транзистора в плечо - тогда выходное сопротивление усилителя станет равным 0,5 Ом и максимальный выходной ток возрастет до 14 А При этом опять-таки следует уменьшить число диодов в цепи смещения до трех или четырех. Для случаев параллельного или последовательного включения выходных транзисторов на плате есть места для перемычек со стороны монтажа, они просто замыкаются наплавлением припоя в соответствии с выбранной схемой соединений. Напряжение питания выходного каскада для работы на нагрузку 8 Ом - не более 2х70 В при мощности в нагрузке до 190 Вт; для 4 Ом - 2x40 В при мощности до 100 Вт. При параллельном включении двух транзисторов в плече мощность на нагрузке 4 Ом достигает 350 Вт при напряжении питания 2x65 В. Указанным на схеме максимальным значениям переменного напряжения от обмоток сетевого трансформатора соответствуют напряжения 2x40 В для питания выходного каскада и немногим менее 2x70 В - для предварительных каскадов.

При последовательном включении полевых транзисторов субъективный результат прослушивания был наиболее благоприятным, и было отмечено, что характер звучания имеет особенности, присущие ламповым усилителям. Параллельное включение мощных транзисторов особенно полезно применять в усилителе сабвуферного канала с громкоговорителем закрытого типа, имеющим малое время задержки, - звучание такого сабвуфера аккуратно дополняет звуковую сцену. По одному транзистору в плече я применял только в своих автомобильных усилителях; их высокое качество позволило занять четыре призовых места (из них два первых) на соревнованиях по автозвуку в 1992г. После сборки платы следует установить ток покоя выходного каскада набором необходимого числа диодов в цепи VD5-VD12. Для этого достаточно подать питание на предварительный и выходной каскады.

Транзисторы выходного каскада следует прижимать к теплоотводу через теплопроводящий электроизоляционный материал. В цепи смещения для простого и параллельного каскадов можно оставить два диода и четыре - для последовательного. После этого увеличением их числа устанавливают выбранный ток покоя. Для проявления нюансов воспроизведения рекомендую выбрать ток покоя в интервале 200...500 мА, это зависит от площади применяемого теплоотвода и эффективности его охлаждения. Каких-либо дополнительных мер по стабилизации тока покоя не требуется. Точка нечувствительности к изменению температуры кристалла оказывается при токе покоя около 100 мА и напряжении затвор-исток 0,6 В. После установки тока покоя необходимо минимизировать постоянное напряжение на выходе усилителя.

Поскольку в цепи обратной связи нет ни одного конденсатора, усиление для переменного и постоянного напряжений равно. Следствием этого может быть небольшое постоянное напряжение на выходе усилителя. Практика показала, что на выходе такого усилителя встречается только положительное напряжение до 1,5 В. Для подстройки режима следует отключить предохранители в цепи питания выходного каскада и подать питание на предварительный усилитель. Балансировку каскада производят выбором места соединения верхнего по схеме вывода резистора R17 с диодами VD5-VD12 цепи смещения: чем ниже по схеме будет выбрана точка перемыкания диодов, тем больше компенсация постоянной составляющей. Измеряя мультиметром напряжения на коллекторах транзисторов VT11 и VT12 относительно общего провода, добиваются их равенства по модулю. Для такой настройки на плате предусмотрена установка наплавных перемычек, когда каплей припоя замыкают выбранные проводники в нужной цепи (это можно сделать только при снятой с теплоотвода плате). Но резистор R17 можно припаять и со стороны деталей прямо к выводу одного из диодов, не снимая платы с теплоотвода, а ток покоя корректировать, замыкая на плате диоды кусочками провода со стороны элементов. На этом регулировка усилителя заканчивается.

На входе усилителя можно установить разделительный конденсатор С16 емкостью 1 мкФ (показан только на плате), например, группы К73-17, но в стационарных музыкальных центрах обычно этого не требуется. Реле, устанавливаемое на печатной плате, - WJ113A, WJ113-2C на напряжение 12 или 24 В либо другое похожей конструкции на ток не менее 16 А, например, фирмы TTI. Диоды в цепи смещения можно ставить любые высокочастотные. Отечественные стабилитроны также применимы, например, КС215Ж, КС218Ж, КС515Г, КС509А-КС509В.

Все детали, примененные в усилителе (кроме выходных транзисторов), свободно продаются во многих фирмах, торгующих радиодеталями. Документацию на выходные транзисторы в формате PDF можно легко найти в Интернете на сайтах отечественных компаний по продаже радиодеталей.

Автор: А. Григорьев , г. Томск. Радио №1, 2007г.; Публикация: www.cxem.net
